Blackmagic Videohub 120x120 12G

Blackmagic Videohub 120x120 12Gは、ルーター上でSD、HD、Ultra HDのあらゆる組み合わせを同時にサポートする先進のゼロレイテンシービデオルーターです。12G-SDI入力は、各BNCにSDI信号を示すLEDを搭載し、さらに12G-SDI出力、冗長電源、リファレンス接続を4ラックユニット設計で備えています。大型のHD LCDにより、ルーティング前に映像を確認でき、ルーティングラベルとビデオ規格を明確に表示します。ルーティングは、ダイレクトボタン選択と電子クラッチ付き大型スピンノブコントロールで実行できます。また、SDIリクロッキング、外部イーサネットコントロールを搭載し、最大2160p60までのすべてのSDIビデオ規格に対応しています。

接続

SDIビデオ入力

120

互換性のあるメディアの概要は、ここをクリックします。

SDIビデオ出力

120

SDIレート

DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.

ビデオ入力再同期

未対応

SDIリクロッキング

On all SDI outputs.

リファレンス入力

Tri-Sync or Black Burst.

リファレンス出力

Reference terminating loop output.

イーサネット

Supports 10/100/1000 BASE‑T.

コンピューターインターフェース

USB-C

フォーマット

SDビデオフォーマット

525i59.94 NTSC、625i50 PAL

HDビデオフォーマット

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60

1080PsF23,98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

2Kビデオフォーマット

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI

2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI

Ultra HDビデオフォーマット

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60

4Kビデオフォーマット

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI

SDI規格

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M level AおよびB

SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-10、ITU‑R BT.656およびITU‑R BT.601

SDIオーディオサンプリング

Television standard sample rate of 48kHz and 24-bit.

SDIビデオサンプリング

YUV 4:2:2 and RGB 4:4:4

SDI色精度

10, 12‑bit RGB 4:4:4 in all HD and 2K modes, Ultra HD modes up to 2160p30 and 4K modes up to 4Kp30 DCI. 10-bit YUV 4:2:2 in all modes.

SDIカラースペース

REC 601, REC 709, REC 2020

SDI自動切替

Automatically selects between 270Mb SD‑SDI, 1.5G HD‑SDI, 3G level A and level B HD‑SDI, 6G HD‑SDI, 12G‑SDI and DVB‑ASI on each input so that each input can be running a different television standard.

対応SDIメタデータ

Video payload identification ancillary data as per SMPTE 352M.

コントロール

内蔵コントロールパネル

24 buttons for local control of Videohub with 3 buttons and search dial for menu control. 5 inch color display.

外部コントロールパネル

Includes Blackmagic Videohub software control panel for Mac and Windows. Supports Videohub Smart Control Pro and Videohub Master Control Pro hardware panels. Includes Blackmagic Videohub SDK and Ethernet Videohub Control Protocol.

コントロールパネル接続

イーサネット

ソフトウェア

ソフトウェアコントロール

Router control included free for Windows™ and Mac™.

内蔵ソフトウェアアップグレード

Via included updater application.

オペレーティングシステム

Mac 13.0 Ventura、Mac 14.0 Sonoma以降のバージョン

Windows 10 64-bit、Windows 11

ディスプレイ

ディスプレイ

Built in 5 inch LCD for video and menu settings.

電源条件

電源

2 x Internal 100 - 240V AC 50/60Hz.

IEC power cables required.

停電保護

Crosspoint connections preserved and restored instantly at power on.

使用電力

140 W max.

インストール

6 rack units height.

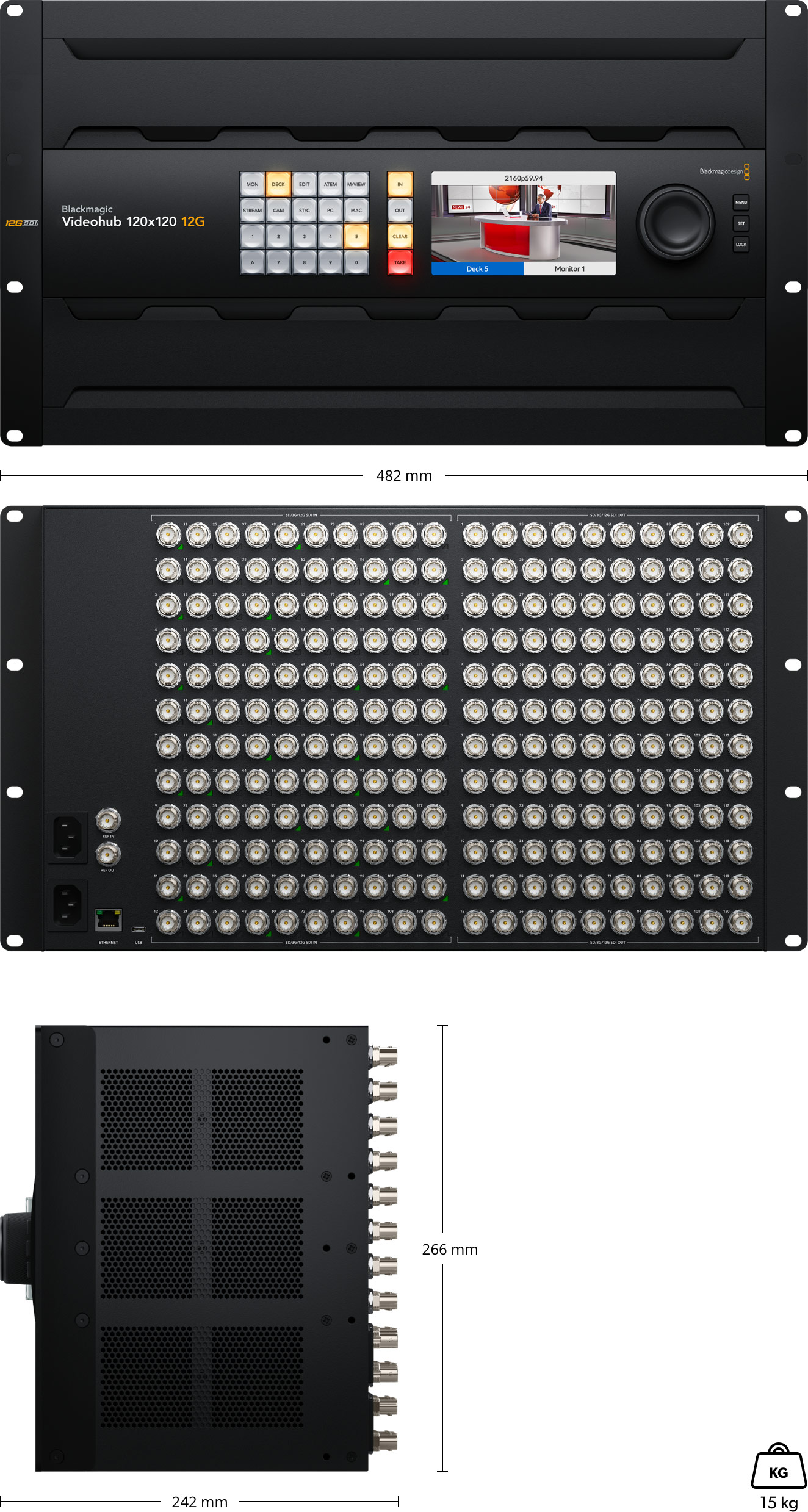

サイズ

作動環境

作動温度

0° to 40° C (32° to 104° F)

保管温度

-20° to 60° C (-4° to 140° F)

相対湿度

0% to 90% non-condensing

同梱物

・Blackmagic Videohub 120x120 12G

・Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）

保証

3 Year Limited Manufacturer's Warranty, and 12 Month Warranty on the front panel.
