Blackmagic Videohub 20x20 12G

Blackmagic Videohub 20x20 12Gは、ゼロレイテンシーの高度なビデオルーター。SD、HD、Ultra HDをあらゆる組み合わせで同時にサポートします。1Uサイズの筐体に各20個の12G-SDI入出力、さらにリファレンス接続も搭載。フロントパネルのLCDではルーティングする前にビデオを確認でき、ラベルとビデオフォーマットがはっきりと表示されます。ルーティングは、ボタンで直接選択するか、電子クラッチに対応した大きなスピンノブを使用して実行可能。SDIリクロッキング、イーサネットを介した外部コントロールに対応しており、2160p60までのあらゆるSDIビデオフォーマットをサポートしています。

仕様

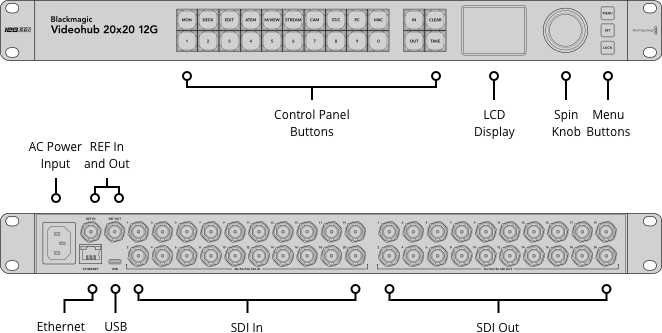

接続

SDIビデオ入力：20

SDIビデオ出力：20

SDIレート：DVB-ASI、270Mb、1.5G、3G、6G、12G

ビデオ入力再同期：未対応

SDIリクロッキング：すべてのSDI出力

リファレンス入力：3値シンクまたはブラックバースト

リファレンス出力：リファレンス終端ループ出力

イーサネット：10/100/1000 BASE-Tをサポート

コンピューターインターフェース：USB-C

フォーマット

SDビデオフォーマット：525i59.94 NTSC、625i50 PAL

HDビデオフォーマット：

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60

1080PsF23,98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30

2Kビデオフォーマット：

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI

2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI

Ultra HDビデオフォーマット：

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60

4Kビデオフォーマット：

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI

SDI規格：

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M level AおよびB

SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-10、ITU‑R BT.656およびITU‑R BT.601

SDIオーディオサンプリング：テレビ標準サンプルレート（48kHz/24-bit）

SDIビデオサンプリング：YUV 4:2:2、RGB 4:4:4

SDI色精度：

10/12-bit RGB 4:4:4（HDおよび2Kの全モード、2160p30までのUltra HDモード、4Kp30 DCIまでの4Kモード）、10-bit YUV 4:2:2（全モード）

SDIカラースペース：REC 601、REC 709、REC 2020

SDI自動切替：

各入力で270Mb SD-SDI、1.5G HD-SDI、3G-SDI Level AおよびLevel B、6G-SDI、12G-SDI、DVB-ASIが自動的に選択されるため、個々の入力で異なるテレビフォーマットを使用可能

対応SDIメタデータ：SMPTE 352Mのデータに付属されるビデオペイロードIDに対応

コントロール

内蔵コントロールパネル：

ボタン x24（Videohubのローカルコントロール用）、サーチダイヤル、ボタン x3（メニューコントロール用）、2.2インチ カラーディスプレイ

外部コントロールパネル：

Blackmagic Videohubソフトウェアコントロールパネル同梱（Mac/Windows対応）。Videohub Smart Control ProおよびVideohub Master Control Proハードウェアパネルに対応。Blackmagic Videohub SDKおよびEthernet Videohub Control Protocolを同梱

コントロールパネル接続：イーサネット

ソフトウェア

ソフトウェアコントロール：Windows™およびMac™用の無料ルーターコントロールを同梱

内蔵ソフトウェアアップグレード：同梱のアップデートアプリケーションを使用

オペレーティングシステム

Mac 12.0 Monterey、Mac 13.0 Ventura あるいはそれ以降のバージョン

Windows 10 64-bit、Windows 11

ディスプレイ

内蔵2.2インチLCD（ビデオおよびメニュー設定）

電源条件

電源：内蔵100-240V AC 50/60Hz x1。IEC電源ケーブルが必要。

停電保護：クロスポイント接続設定を保存し、電源復旧時に瞬時に復元

使用電力：最大27.5W

インストール

高さ：1Uラック

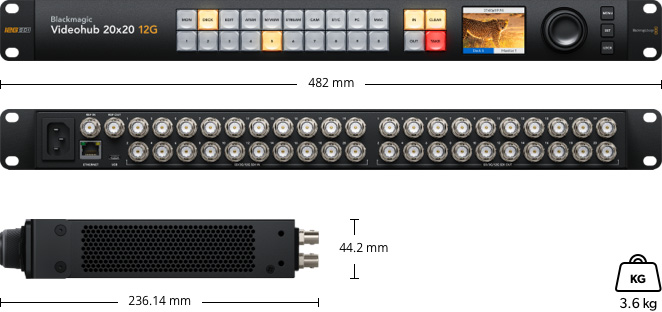

サイズ

作動環境

作動温度：0°〜40°C（32°〜104°F）

保管温度：-20°〜60°C（-4°〜140°F）

相対湿度：0%〜90%（結露なし）

同梱物

・Blackmagic Videohub 20x20 12G

・Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）

保証

3年限定メーカー保証、フロントパネル12ヶ月保証
