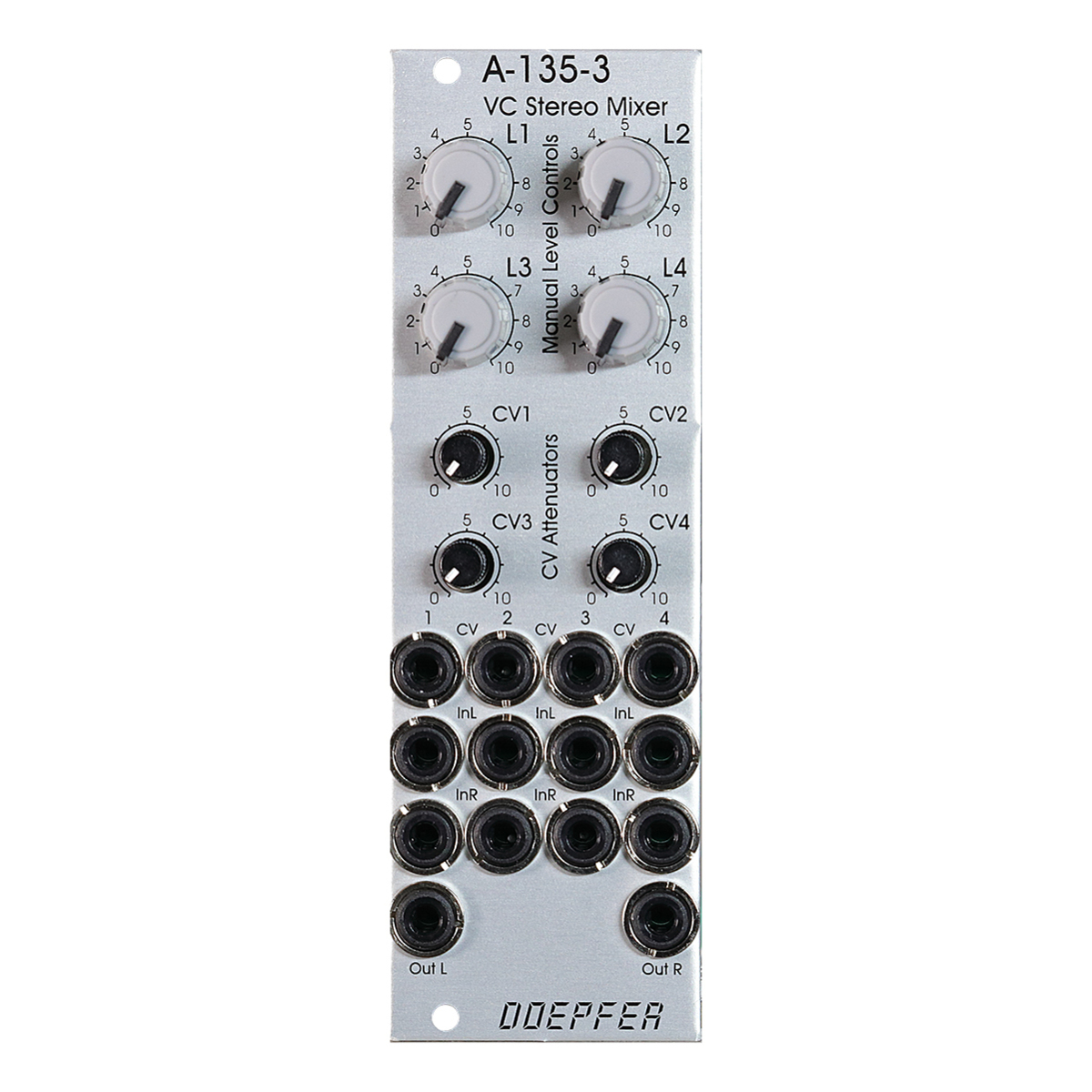

A-135-3

A-135-3は4入力の電圧制御ステレオミキサーです。8HPのフロントパネルの後ろにはリニアVCA(電圧制御アンプ)8個とそれをベースにしたミキサーのみがあります。

A-135-3は、4つの入力を備えたボルテージ・コントロールド・ステレオミキサーです。8 HPのフロントパネルの後ろには、8つのリニアVCA（ボルテージ・コントロールド・アンプ）とVCAに基づくミキサーのみがあります。

各入力のコントロール、入力、および機能

・レベル（VCA増幅のマニュアルコントロール）、ゴム製の小さなノブ（L1～L4）

・CV入力にはアッテネータ（CV1～4）が付いていますが、VCA コントロールの全範囲では約 0～+5V のCV電圧が必要です（アッテネータは時計回りに回転すると増加します）。

・信号入力左右（InL 1〜4 / InR 1〜4）

・信号入力にはアッテネータは搭載されていませんが、VCAはクリッピングなしで最大15Vpp / -7.5〜+7.5Vのすべての信号を処理できます。それ以上のレベルの場合、外部のアッテネーターが必要です（例：A-183-1）。15Vpp / -7.5…+7.5V までの全ての信号をクリッピングすることなく処理できます。それ以上のレベルの場合は、外部のアッテネータが必要です（例：A-183-1）。

左右の信号の合計は、ソケットOutLとOutRに表示されます。ミキサー出力でのクリッピングを回避するための最大増幅は約0.5としてください（そうしないと、各信号入力で15Vpp信号が入力され、完全増幅された状態で出力が歪む可能性があります）。別の最大増幅（例：1）が必要な場合は、2つの抵抗を交換する必要があります。すべての入力と出力はDCカップリングされています。その結果、モジュールはオーディオ電圧とコントロール電圧の両方を処理をするために使用することができます。

各VCAの追加技術仕様（モジュールで使用されるVCA回路CEM3360/AS3360の仕様に基づく）

・2チャンネル間のクロストーク： -80dB

・0V CV時の信号減衰：-80dB

・全高調波歪率：typ.1%

・制御電圧フィードスルー：最大 15mV

以下の文書は、モジュールのジャンパーの位置と機能を示しています。

A135_3_jumpers

製品仕様
