STARLAB

これまでにないほどの膨よかで幽玄なリバーブが、あなたのモジュラーラックのサウンドを解放します。ゴージャスなコーラス、フランジャー、モジュレ―トされたディレイが信号を変幻自在に操ります。

さらにカープラス-ストロングのストリングシンセによる唯一無二の表現がサウンドを彩ります。シンプルなモノラルオーディオ信号は、広大なステレオサウンドスケープに生まれ変わります。常識を覆すその革命的なサウンドは、あなたのモジュラーラックを異次元へと導きます。

類稀なモジュラーリバーブ。

完璧なまでのroomアンビエントから、広大で吸い込まれるような無限のディケイまで、StarLabは比類のない深みと、果てしなく広がるリバーブサウンドの頂点を極めました。リバーブプロセスのサイズ/ピッチをリアルタイムで操作しながら、Shimmerでリバーブ信号に音楽的なインターバルを追加し、Glimmerでハーモニックを融合させたスペクトルを描き出すことが出来ます。

モジュレーション＆ディレイエフェクト。

StarLabは、プリディレイタイムにモジュレーションをかけながら、出力に送り込むことができます。これにより、リバーブを介しての信号処理をしながら、豊かなコーラス、フランジャー、美しくモジュレ―トされたディレイも奏でることが可能です。

カープラス - ストロング　ストリングシンセ

StarLabは、入力からの信号処理だけでなく、パワフルなカープラス-ストロング ストリングシンセ（シンセボイスモジュール）でもあります。ストリングの弓弾きや爪弾きを自在に再現するほか、ダイナミックなストリングダンピングも再現できます。それ自身がオリジナリティ溢れるボイスを放ち、卓越した表現を可能にする真の楽器なのです。

直感を表現できる創造ステーション

パッチ作りからライブパフォーマンスまで、StarLabの強力な機能はノブやボタン操作だけで簡単に操ることができます。StarLabのインターフェイスに複雑な操作は必要ありません。直感的で実践的なサウンドソニックを探究できるように設計されています。すべての機能とコントロールが連携し、スムーズに音楽的なサウンドを届けてくれます。

インスピレーション

StarLabについて

StarLabは、モジュラーシステムにおける最高峰のリバーブを提供しつつ、この上なく柔軟でクリエイティブに操作できる、没入型エレクトロニクスサウンドスケープを生み出すことを念頭に開発されました。

プリディレイシグナルをモジュールの出力に直接供給できるようにするという一見単純なアイデアにより、リッチなサウンドのディレイ、コーラス、フランジャーを生み出し、これらすべてをリバーブと併用したり、単独で使用したりできるようにしました。

フィードバックとフィルタリングを駆使してショートディレイを試行錯誤するうち、音楽的で表現力豊かなカープラス-ストロングのスプリングシンセサウンドを発見しました。それにより、StarLabは信号処理を超え、ボイスモジュールになりうることも確信しました。

そして最終的に、リバーブ、ディレイ/モジュレーション、究極の楽器を備えたStarLabがここに誕生したのです。

テクスチャー

サウンドキャラクターが見つかります。

StarLab は、Sparse、Dense、Diffuseという3つの異なるリバーブ テクスチャーから選べます。

Sparseは、レガート信号はラッシュでクリアーに、スタッカート信号はエコーのようにクリアーで粒子の荒いリバーブサウンドを生み出します。

Denseは速いレスポンスのプレートに似たリバーブで、密度の濃い反射音が高いディケイタイムではアンビエントタイプのサウンドに仕上がります。

Diffuseは、ゆっくり立ち上がり雰囲気に溢れたサウンドです。アンビエント、スウェル、リバース風のサウンドに特化しています。

ディレイ

幾重にも重なる、美しきサウンドレイヤー

ディレイセクションは、 実に多彩なリバーブのプリディレイを用いています。

リバーブのプリディレイとして使用すると、ディレイのフィードバックはさらに長いリバーブのディケイを作り出し、プリディレイタイムの調整でさらにクリエイティブなサウンドメイクを可能にします。

ECHO ONボタンを押すと、さまざまな種類のクラシカルなディレイとディレイリバーブエフェクトを生成できます。

エコーは、リピートのためのクロックの乗数/分割として機能するDELAY/TUNEノブと外部クロックに同期することができます。ディレイタイムは、TAP/TRIGボタンを使用してテンポをタップ設定することもできます。

モジュレーションエフェクト

真のモジュラーモジュレーション。

StarLabは、幅広いモジュレーション効果で、リバーブやディレイサウンドに豊かな表現を加えます。

DELAY/TUNEノブのショートディレイセッティングでは、StarLab本体のLFOによるモジュレーションでコーラスやフランジャーが生まれます。FEEDBACKノブの操作でレゾナンスやハーモニックスイープが追加され、発信に近い深いフランジングやきらびやかなコーラスが作れます。クラシックなビブラートエフェクトを得るにはDRYレベルを最小に設定します。

LFO

Moving Targets.

StarLabの LFOは6つの波形（triangle、square、ramp、saw、random、envelope）を備えており、3つのターゲットの→を選択して使用できます。

モジュレーションエコーまたはリバーブ内のプリディレイシグナルを得るには、LFO信号をディレイセクションに送ります。また、フランジャー、コーラス、ビブラートなどの定番のモジュレーション効果を作成することができます。カープラス-ストロングモードでは、ストリングスのチューニングがモジュレートされます。

LFO信号を送信し、ライトな効果からワイルドな効果、さらには音楽を生み出すには、リバーブコアのSIZE / PITCH(プロセスレート)を調節します。クオンタイズモードでは、LFOからの信号は15種類のスケールのいずれかに設定されます。

また、フィルターにLFOを送信すればさまざまな効果が得られます。クラシックなモッドエフェクト用の24dB /octローパスフィルタをアクティブにしたり、 リバーブのHIGH DAMPでより細かなフィルタモジュレーションを作り出したりできます。→すこともできます。カープラス-ストロングモードでは、HIGH DAMP パラメータをモジュレーションすると、リアルでダイナミックなストリングダンピングが表現できます。

CV経由の外部クロック入力がある場合は、LFO SPEEDノブがクロックのマルチプライヤー/デバイダーになります。また、EXT LFO INに外部LFOまたはファンクションジェネレーターが接続でき、その動作先はTargetスイッチで決めます。DEPTHノブは増幅をコントロールします。

また、外部のLFOまたはファンクションジェネレータをStarLabのEXT LFO INに接続し、StarLabのターゲットスイッチでその信号に指示を出せば、DEPTHノブで揺れ幅を制御することもできます。

カープラス - ストロング

ダイナミック・ストリングシンセ

カープラス-ストロングモードでは 、CVでチューニングできる、ユニークなサウンドキャラクターを持つディレイベースのモノフォニック・ストリングシンセになります。TAP/TRIG ボタンを押すと爪弾きになり、TAP/TRIG ボタンを長押しすると弓弾きに設定されます。

StarLabsのCV入力を使用すれば、爪弾きと弓弾きを交互に行える他、HIGH DAMP パラメータのCV制御では、リアルでダイナミックなストリングダンピングが楽しめます。 このストリングボイスは 、StarLabの リバーブを介して処理され、様々な音を作り出すことができます。

また、カープラス-ストロングサーキットにサウンドを入力し、外部ドラムサウンドまたは他のオーディオ信号でストリングを振動させて、チューニングされたレゾナンスや新鮮に変化するハーモニクスを生成することもできます。

Size / Pitch

宇宙のかなたに広がるリバーブ

StarLabは、リバーブコアサイズを拡張したり縮小したりするプロセスレートによって、広大な宇宙に広がるようなサウンドを引き出します。 これにより、リバーブ内の整合性を保ちながら、リバーブの反射音の密度とレスポンスを変化させます。

リバーブ音は、トランスポーズやピッチシフトされ、そのサウンドキャラクターとサウンドスケープを変幻自在にコントロールできます。

Shimmer

美しいリバーブ・リピッチング

80年代に見いだされたデジタルリバーブとピッチシフターのコンビネーションによるクラシカルなShimmer効果、それにインスパイアされたStarLabのShimmer。そのサウンドは大いなる存在感と美しさを放ちます。

オクターブダウン設定による太い低音のアンビエントストリングセクション、または→またオクターブアップ設定ではスペイシーで神々しいテクスチャを呼び起します。 オクターブの間には、音楽的に魅力的なインターバル（音階）がいくつも存在します。それらをピッチシフトにより美しいハーモニーとして奏でることができます。また、インターバルをオクターブからオクターブまでの間、半音精度でINTERVAL CV 入力からコントロールできます。

Shimmerプロセッシングは、リバーブ入力でのみ適用すること、またはリバーブが減衰するにつれてのピッチ上昇/下降をリバーブコア内で再生することもできます。

Glimmer

変幻するハーモニクス

Glimmerは、最適化されたダイナミックスを追従するレゾナンスネットワークによって、神秘的に変化するハーモニクステクスチャをもたらします。

HIGH BANDボタンを押すと高域のハーモニクスが強調され、遠鳴りする夢のようなアンビエントな高域が生み出されます。

入力ゲイン

有効な全ゲインレンジ

リバーブ部に送られる入力段には、ゲイン設定に従って反応するソフトクリッピング段を備えています。これにより、リバーブによって処理される信号に心地よい音楽的な歪みを加えることが出来ます。

ポストゲインの信号レベルを表示するLEDは、クリーン（緑色）からソフトクリッピング(赤)で表示されます。

フィルター

ハーモニック生成マシン

StarLabの フィルタセクションは、リバーブ信号とカープラス-ストロングのストリングシンセボイスの両方で、直感的に音楽的なサウンドメイクが出来るように作られています。

LOW DAMPはリバーブ音を大洞窟の反響音に変化させるほど強力なサウンドメイカー→メーカーです。リバーブテールをクリーンに保ちたい場合は、LOW DAMPノブを回せばうまく解消できます。カープラスストロング モードでは、このコントロールによってストリングの低周波を絞ることができます。

HIGH DAMPはリバーブで生み出される高域周波数を除去します。カープラス-ストロングモードでは、この制御はストリングダンパーとして機能し、ディケイ音のハイエンド周波数を減衰させます。

LOW PASSボタンを押すと、HIGH DAMP機能がクラシカルな24dB /オクターブのローパスフィルターとしてリバーブ出力に働きます。ローパスフィルターはダイナミックフィルタースイープでレゾナンスの調整もできます。

カープラス-ストロングモードでは、このコントロールはストリングダンパーとして機能し、ストリングが減衰するにつれてハイエンド周波数を減衰させるなど、ストリングを奏でる「右手」の様々なニュアンスを表現します。

Infinite

無限に広がる音のモーション

StarLabの INFINITEボタンはリバーブコアへの入力オーディオをフリーズさせます。新しい入力はフリーズされたオーディオとは別にリバーブ処理されます。

音のレイヤーを重ねて、美しく空間的なアンビエントサウンドを実現するだけでなく、CVチューナブルシンセボイスとして15のビルトインスケールに沿ったリピッチが可能です。

クオンタイズモードでのスケール選択は、SIZE / PITCHノブと同様にLFO(ピッチをターゲットにする)で、CV入力ではハーフステップに設定されます。

コントロール

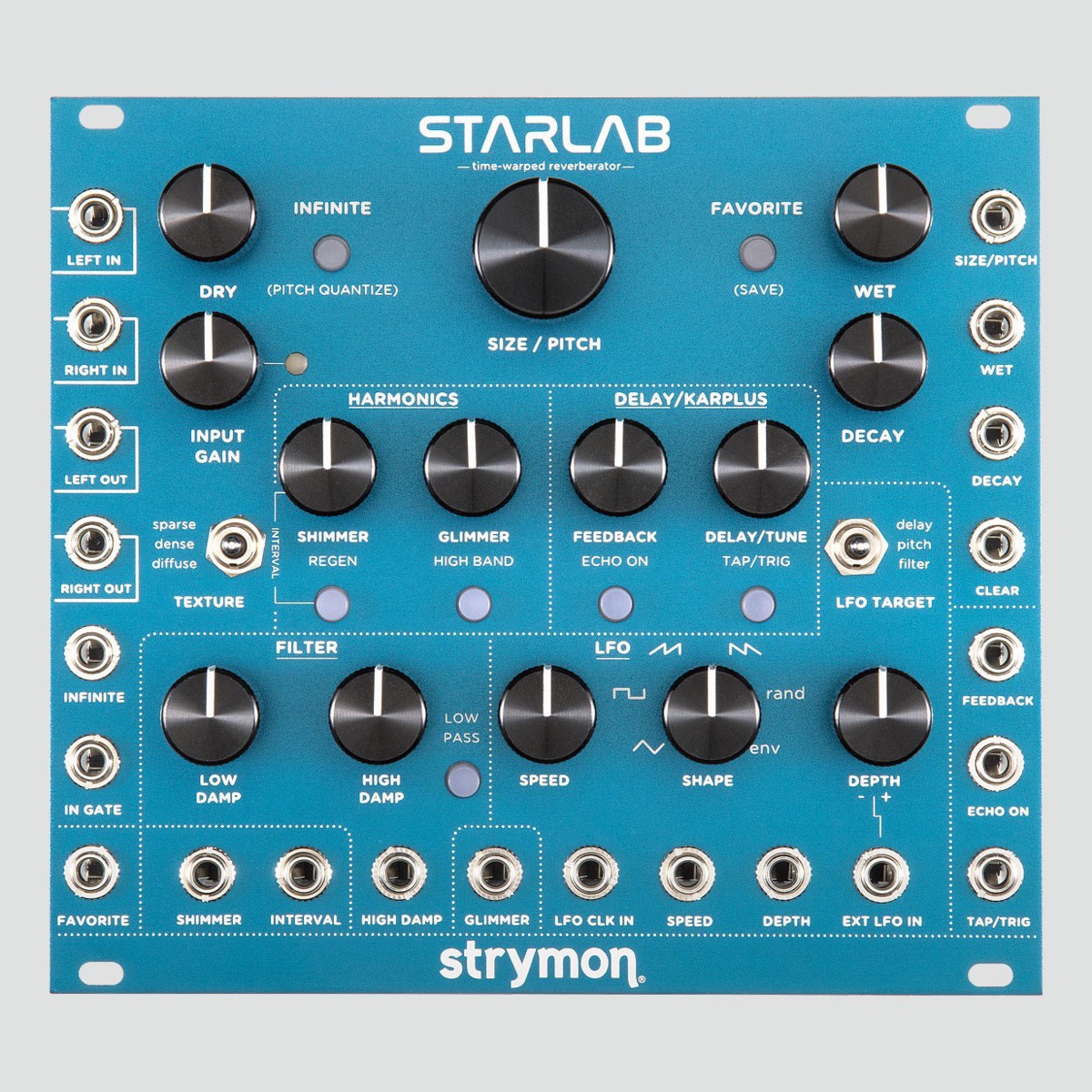

フロントパネル（モジュレーション端子）

Ⓐ LEFT IN：Lチャンネル・オーディオ入力（モノ入力はLのみ使用）

Ⓑ RIGHT IN：Rチャンネル・オーディオ入力

Ⓒ LEFT OUT：Lチャンネル・オーディオ出力（モノ出力はLのみ使用）

Ⓓ RIGHT OUT：Rチャンネル・オーディオ出力

Ⓔ INFINITE CV：INFINITE/∞スイッチをオンにして効果を使い、リバーブに入力される入力信号をホールドします。エッジトリガー信号によりステータスが切り替えられます。また、HIGH BANDボタンを長押しして電源を入れるとモーメンタリースイッチング反応に設定できます。デフォルトではラッチ動作にセットされています。

Ⓕ IN GATE CV：CV入力値が高い時、リバーブへの入力をゲートします。入力信号がゲートされてリバーブへ送られない時、INPUT GAIN LEDはブルーに点灯します。電源投入時にREGENボタンを長押しすると、ラッチ反応に変更されます。ラッチまたはモーメンタリー機能で発信（撥弦）または弓弾きを切り替えます。デフォルト設定はモーメンタリーです。

Ⓖ FAVORITE CV：モジュールのノブ/スイッチ、フェイバリットプリセット（選ばれている）をトリガーで切り替えます。

Ⓗ SIZE/PITCH CV：1V/オクターブです。0V = size/pitchは変わりません。-2V = 2オクターブダウン、+2V = 2オクターブアップ。SIZE/PITCHノブの位置は影響しません。カープラス-ストロングモードでは、ストリングのレンジを4 オクターブ（ 4V、1V/オクターブ）変更します。DELAY/TUNEノブで1オクターブ中の詳細を設定します。

Ⓘ WET CV：ウェット出力レベルを変更します。ノブの位置には関係ありません。

Ⓙ DECAY CV：リバーブのディケイ長を変更します。ノブの位置には関係ありません。

Ⓚ CLEAR CV：トリガーが検知されるとリバーブバッファーからオーディオデータを消去します。

Ⓛ FEEDBACK CV：ディレイのフィードバックまたはKarplus-Strongストリングのディケイ/レゾナンスを変化させます。ノブの位置には関係ありません。

Ⓜ︎ ECHO ON CV：ディレイ出力を WETにつなぎ、リバーブ信号とミックスします。

Ⓝ TAP/TRIG CV：クロックCVトリガー入力でディレイタイムをセットします。DELAY/TUNEノブは、最小クロック25msec、最大3secのクロックmult/div.として動作します。トリガー入力でストリングをプラックします。

Ⓞ SHIMMER CV：シマーゲインを設定します。ノブの位置には関係ありません。

Ⓟ INTERVAL CV：シマーのピッチインターバルを設定します。+/- 1オクターブレンジを1/2ステップ（半音）単位で設定できます。

Ⓠ HIGH DAMP CV：ウェット信号の高域フィルタリングを操作します。＋電圧でフィルターは高い周波数へと開きます。ノブの位置には関係ありません。

Ⓡ GLIMMER CV：グリマーゲインを設定します。ノブの位置には関係ありません。

Ⓢ LFO CLK IN CV：クロック入力と位相を合わせながら同期し LFOスピードを設定します。SPEEDノブはdiv/mult（デバイダー/マルチプライヤー）として働きます。

Ⓣ SPEED CV：LFOスピードを設定します。ノブの位置には関係ありません。

Ⓤ DEPTH CV：LFOデプスを設定します。ノブの位置には関係ありません。

Ⓥ EXT LFO IN CV：外部LFO入力です。DEPTHノブはアッテネーターとして働きます。

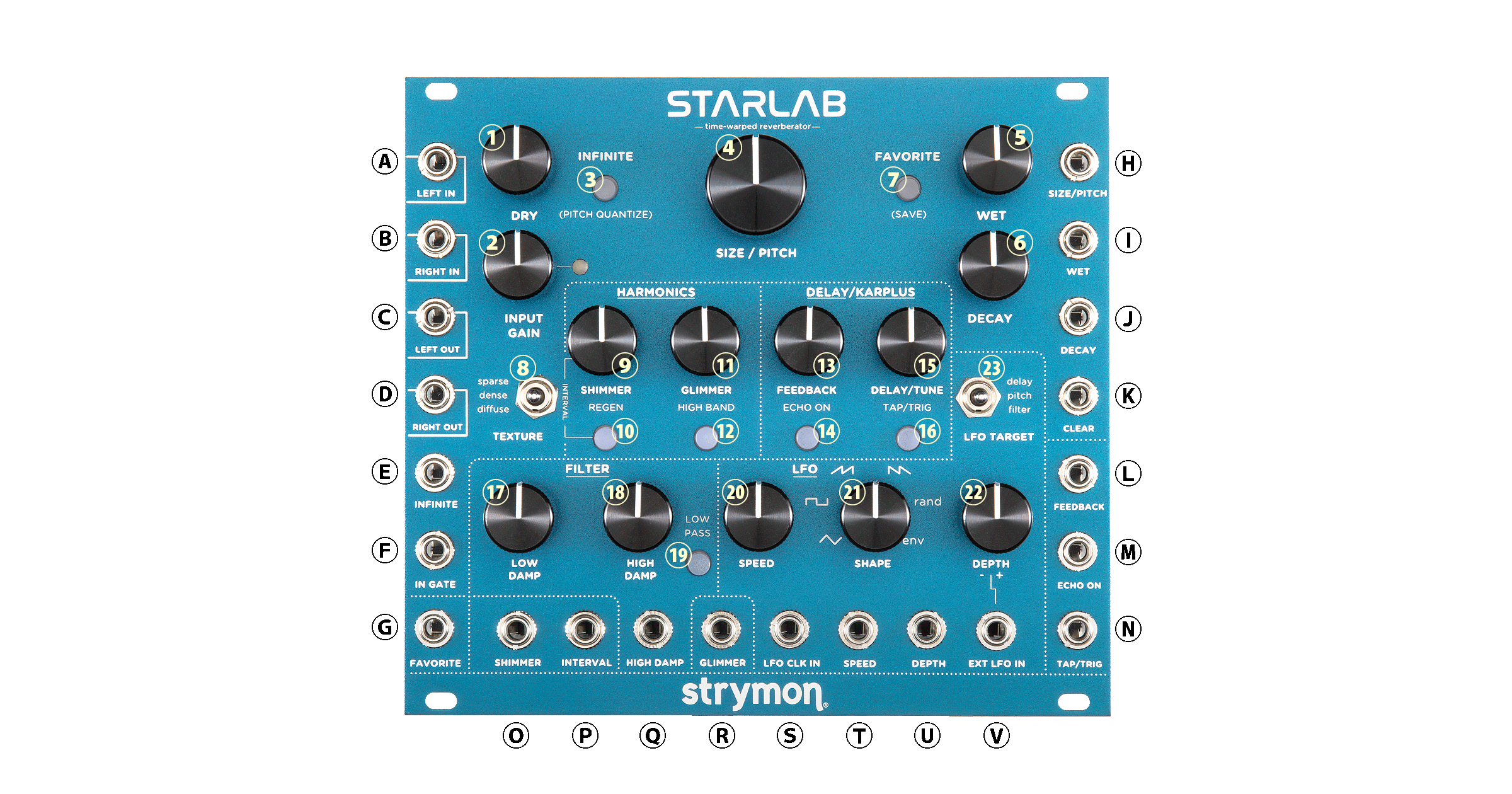

フロントパネル（ノブ、ボタン）

① DRY：出力へのプロセスされていないドライ信号レベルを調整します。

② INPUT GAIN：ソフトクリッピング入力ステージを通過しリバーブへ送られる入力信号のゲインを調整します。信号レベルはグリーン（クリーン）からレッド（ソフトクリッピングのディストーション）までLEDの点灯でレベル表示されます。

③ INFINITE：

押す：新たなオーディオが継続してリバーブプロセスされる間、リバーブへの現オーディオ入力をホールドします。アンビエント空間を作るのに有効です。

長押し：2秒以上長押しするとPITCH QUANTIZE（ピッチクオンタイズ）モードに入ります。SIZE/PITCHバリューが指定スケールに限定されます。スケールはセカンダリー機能のSIZE/PITCH Quantize Scaleで選択できます。詳細はフルマニュアルをご覧ください。

④ SIZE / PITCH：プロセスレートとリバーブオーディオの整合性を保っている間のベースとなる（リバーブ）サイズを変更します。ノブを時計回りに回すとサイズが大きくなり、リバーブ要素の繰り返し音のピッチは低くなります。ピッチレンジは最小-1オクターブ〜最大+1オクターブ、サイズレンジは1/2サイズ〜最大ダブルサイズです。

※ SIZE/PITCH CVジャックへ1V/oct.を入力して、SIZE/PITCHがコントロールできます。

⑤ WET：出力へのリバーブ信号レベルを調整します。

⑥ DECAY：リバーブがフェードアウトする時間を調整します。高いDECAYではFILTERのセッティングがディケイタイムに影響します。

⑦ FAVORITE：フェイバリットプリセットをリコールします。（PRESET FUNCTIONS/プリセット機能セクションをご覧ください。）

⑧ TEXTURE：3つの異なるリバーブタイプが選択できます。

Sparse/スパース（希薄）：粒子の荒いリバーブサウンドで、スタッカート入力やサステインの効いた入力信号でクリーンなリバーブを作るのに適しています。

Dense/デンス（密生）：早いレスポンスのプレートに似たリバーブで、密度の濃い反射音が高いディケイタイムではアンビエントタイプのサウンドに仕上がります。

Diffuse/デフューズ（放散）：ゆっくり立ち上がり雰囲気に溢れたサウンドです。アンビエント、スウェル、リバース風のサウンドに特化しています。

⑨ SHIMMER：リバーブ信号にピッチシフトを加えます。シマーノブがフルに反時計回りの時にはシマーエフェクトは効きません。

※ 2nd ファンクション（SHIMMER INTERVAL）：シマーノブのセカンダリー機能で、ピッチシフトエフェクトのインターバルを選択します。SHIMMER INTERVALの選択は、REGENボタンを押しながらSHIMMERノブを回します。最小で-1オクターブ〜最大で+1オクターブの2オクターブレンジが用意されています。２つのインターバルオプション[-detune/デチューン＆+detune/デチューン]は、SHIMMER12時辺りのポジションにあります。

⑩ REGEN：リバーブにピッチシフトが繰り返されるシマー（REGEN LEDグリーン）または、リバーブ前の信号がピッチシフトされる（REGEN LEDオフ）がセレクトされます。

⑪ GLIMMER：入力信号のハーモニック・スペクトラムを強調します。グリマーノブがフルに反時計回りの時にはグリマーエフェクトは効きません。

⑫ HIGH BAND：グリマーエフェクトの強調する帯域をハイバンド（HIGH BAND LEDグリーン）またはローバンド（HIGH BAND LEDオフ）から選びます。

⑬ FEEDBACK：ディレイのリピートです。長いディレイでは多くのリピートを、ショートディレイでは発信に近い状態になります。カープラス-ストロングモードでは、フィードバックはストリングのディケイやレゾナンスに影響します。

⑭ ECHO ON：リバーブ信号にディレイアウトをWET出力へ送り、ミックスします。ディレイだけ聞きたい場合はDECAYを最小にします。

⑮ DELAY / TUNE：ディレイモードでは、0〜1.5secのプリディレイが設定できます。コントロールはlogカーブが採用されており、低い位置で細かなセッティングが可能です。

※ エコーがオフでフィードバックが最小設定の場合、DELAY/TUNEノブはリバーブのプリディレイとして働きます。ドライ信号とリバーブ間のタイムを調整します。このタイムは反時計回り（短く）、時計回り（長く）なります。

⑯ TAP / TRIG：clock CV入力でCVを受けると、ノブは次のような比率でクロックのmult/divを設定します。

1/4、1/3、1/2、2/3、3/4、1/1、3/2、5/3、7/4、2/1、5/2

最長ディレイタイムは7.5sec （3secクロック入力x 5/2マルチプライ）

⑰ LOW DAMP：時計回りに従ってリバーブの低域部をより多く取り除きます。Karplus-Strongモードではストリングの低域周波数が取り除かれます。

⑱ HIGH DAMP：ノブを時計回りに回すと、リバーブの高域部をより多く取り除きます。Karplus-Strongモードではストリングディケイの高域ハーモニクス（倍音）が取り除かれます。

⑲ LOW PASS：HIGH DAMP機能をリバーブ出力に効く24dB/octローパスフィルターに切り替えます。

※ 2nd ファンクション（LOW PASS Resonance）：LOW PASSボタンを長押ししながらHIGH DAMPノブを回すと、ローパスフィルターのレゾナンス（Q）が調整できます。ノブを右に回すとレゾナンス周波数がシャープになります。低い設定では緩やかな低域ロールオフになります。

⑳ SPEED：1つのLFO波形を15 sec〜1/15 sec（15Hz）間で調整します。エンペロープ（env）が選ばれると、SPEEDコントロールはエンペロープのディケイをコントロールします。LFO CLK IN CVでCVを受けると、SPEEDノブは次のような比率でクロックmult/divとして働き、初め半分のノブレンジで8、6、5、4、3、2 割り、次の半分で2、3、4、5、6、8掛けになります。12時の設定では変化はありません。

㉑ SHAPE：6つの波形（triangle、square、ramp、saw、random、envelope） LFOから選択します。Envelopeは入力信号のダイナミクスに反応します。その感度はDEPTHノブで調整します。

㉒ DEPTH：envシェープを除いて、モジュレーションの深さはDEPTHでコントロールします。反時計回りに回し切るとモジュレーションはかかりません。Envは12時のポジションではモジュレーションはオフです。

㉓ LFO TARGET：LFOでモジュレートする以下のターゲットをセレクトします。

Delay：ディレイタイムをモジュレートします。目立つモッドディレイにはECHO ONボタンを押します。Karplus-Strongモードではストリングサウンドがモジュレートされます。

Pitch：リバーブのSIZE/PITCHセッティングがモジュレートされます。

Filter：フィルターのカットオフ周波数がモジュレートされます。ドラマチックなスイープはLOW PASSボタンを押すと得られます。ローパスモードでない場合、マイルドな効果が得られます。

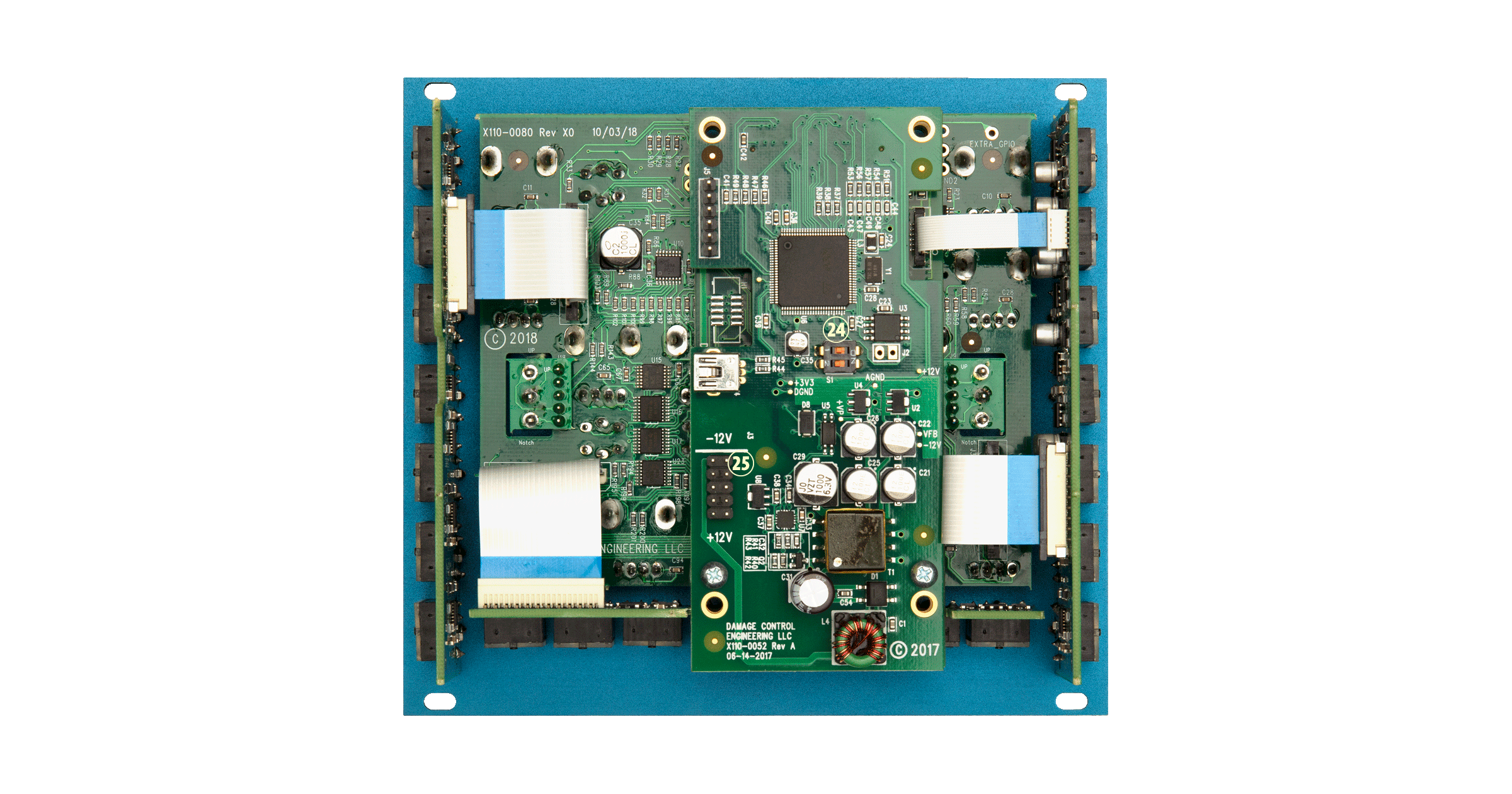

内部スイッチ

㉔ DIP スイッチ 1（Spillover）：フェイバリットとマニュアルセッティングの切り替え時のスピルオーバーをディップスイッチで設定できます。（1をONにする。）

㉕ POWER：Starlabの電源はここで接続します。

+12V rail: 210mA

-12V rail: 210mA

+5V rail: 0mA
