8つの500モジュール用スロットを搭載したアナログサミングミキサー機能を持つ8in / 8out ADATエキスパンダー
500ADATはパワフルな500モジュール用シャーシとADAT対応のDAコンバーターが組み合わせたものです。お気に入りの500シリーズモジュールをトラッキングやミキシングなどデジタルワークフローにアサインさせる為の強力なツールです。
・8in/8out ADATエキスパンダー
・I/Oに96kHz/8ch、192kHz/4chの拡張を追加
・アナログサミングミキサー
・ゼロレイテンシーアーティストミキサー
・インサート用のTRS端子搭載
・リファレンス品質のヘッドホンアンプ
ADAT Simplicity

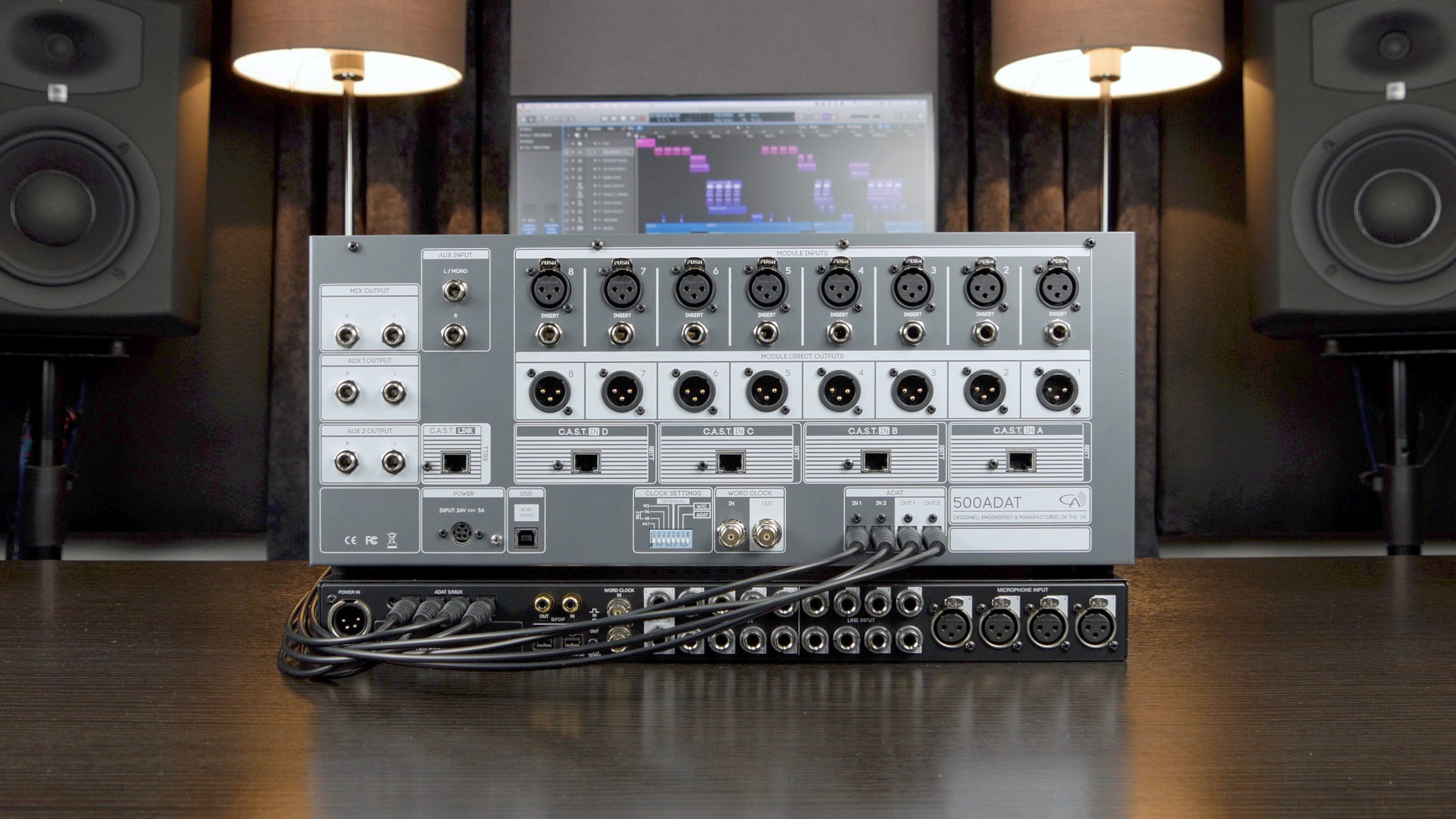

500ADATをADAT対応のオーディオインターフェースに接続することで入出力を拡張します。
Unlock Your Audio Interface's Untapped Potential With 500ADAT.
多くのオーディオインターフェースにはADAT機能が搭載されています。これは8つの入出力を追加しインターフェースを拡張するための最適な方法です。

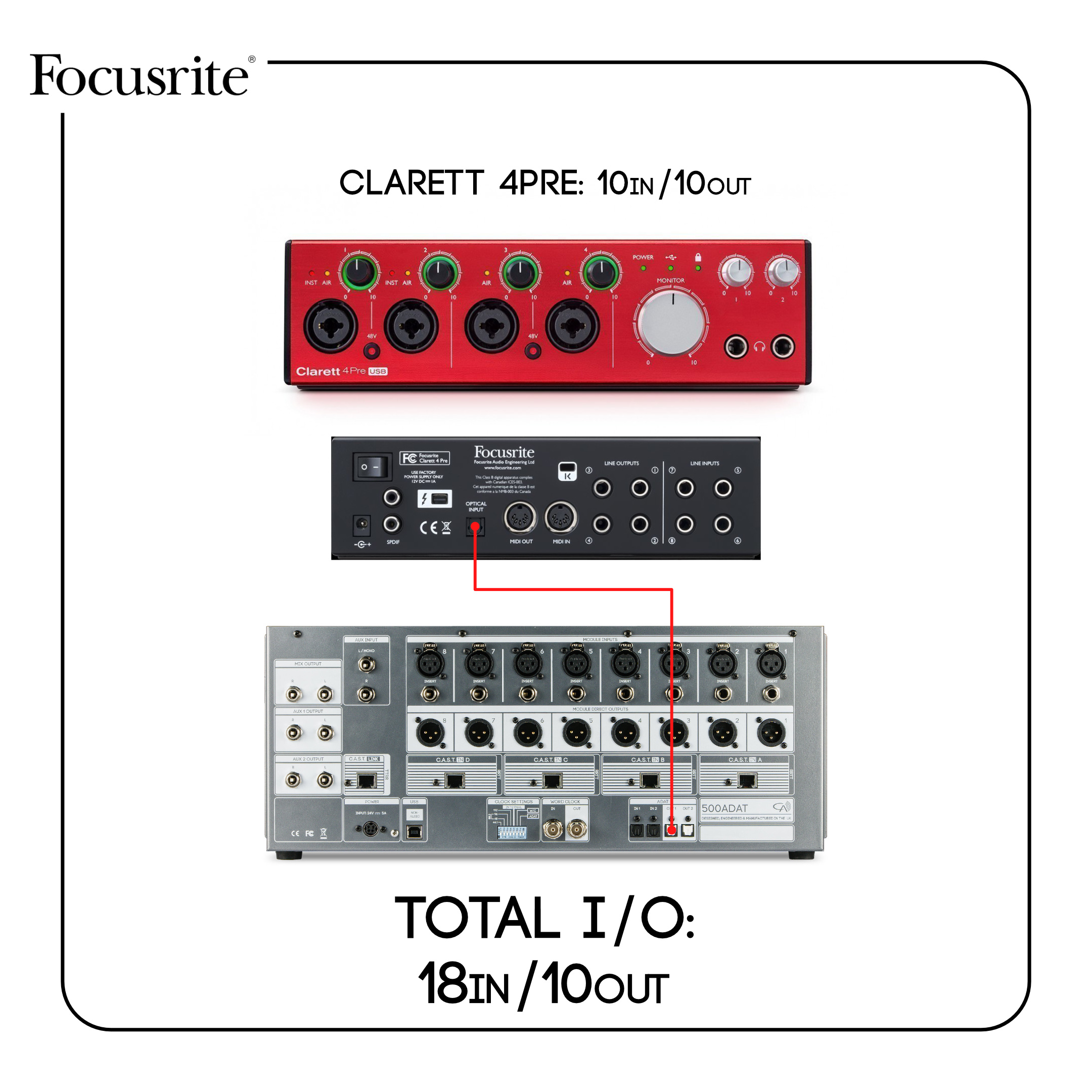

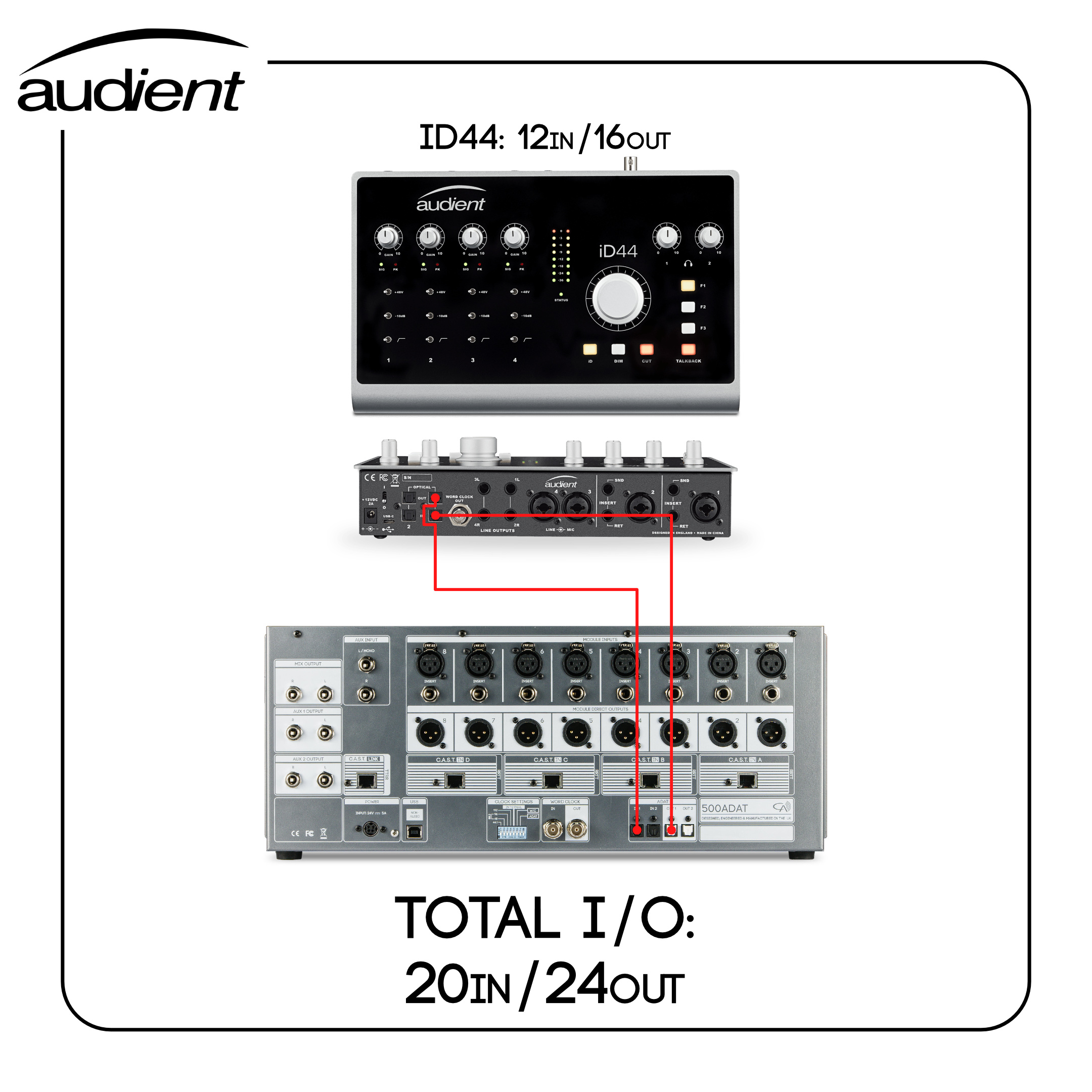

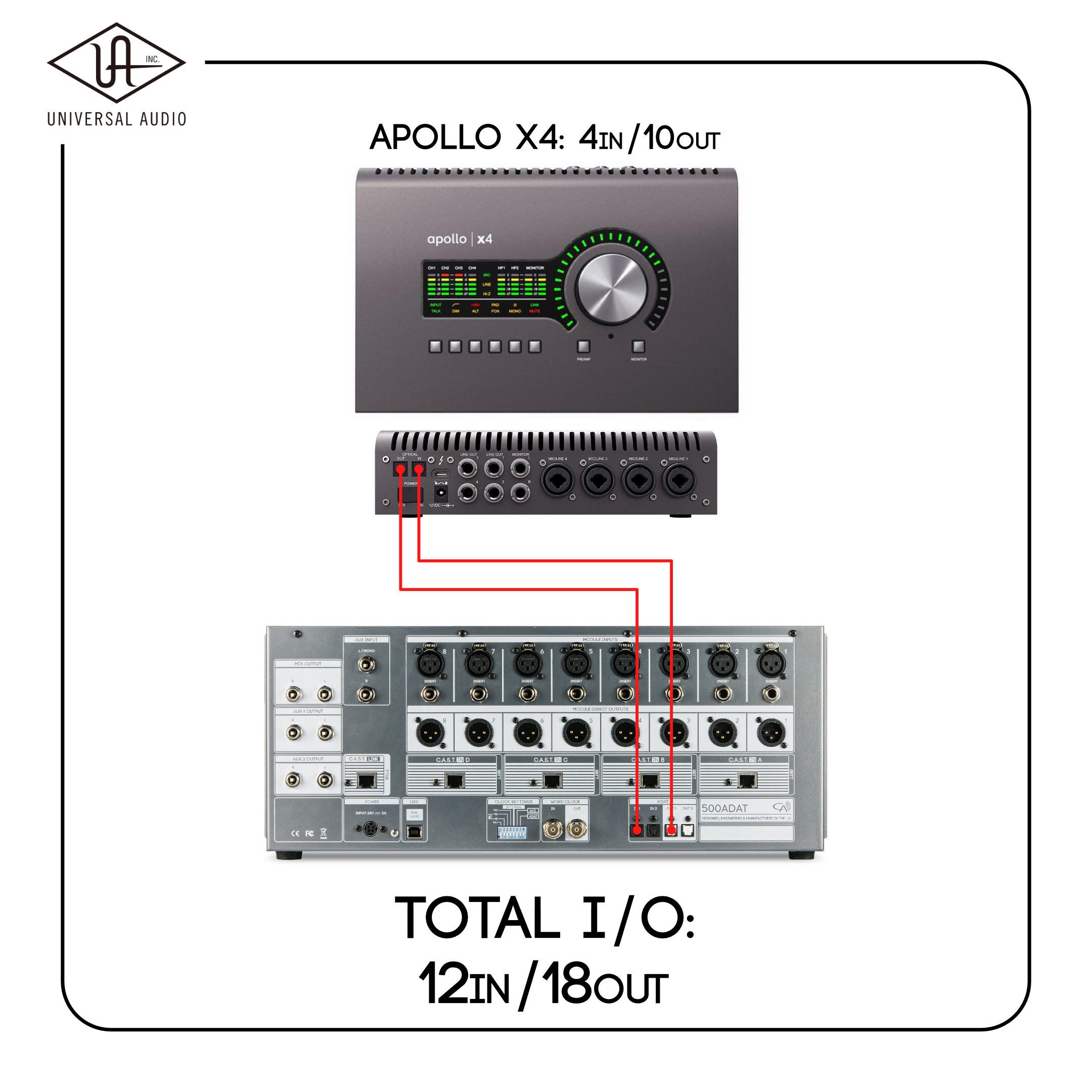

UniversalAudio、Focusrite、Audientなどの主要メーカーのオーディオインターフェースはリアパネルにADATオプティカル端子を備えています。
500ADATを未使用のADAT端子に接続するだけで、オーディオインターフェースの可能性を最大限に引き出すことができます。
ADAT And Beyond
500ADATは8chのアナログサミングミキサーでもあり、リファレンスクオリティのヘッドホン出力を備えたゼロレイテンシーアーティストミキサーでもあります。
ADAT, SMUX II/IV Expander
500ADATはオーディオインターフェースに最大で96kHz・8ch、192kHz・4chの拡張を追加しアナログパワーハウスに変換します。
Zero-Latency Artist Mixer
500ADATは2つのミックスバスによってDAWのプレイバックをMIXし演者にゼロレイテンシーで送信することができるアーティストミキサーでもあります。
Seriously High-Powered Headphone Amps
500ADATに搭載されているヘッドホンアンプは充分なヘッドルームと1Hz未満までの周波数応答を備え、ローインピーダンスヘッドホンを駆動するのに充分なパワーをもちリファレンス品質のモニタリングを提供します。
SDiscrete Summing Mixer
500ADATのアナログサミングミキサーはMIXに最後の味つけをします。インストルメントグループを入力しお好みの500シリーズモジュールを通したアナログシグナルはディスクリートアナログサミングミキサーによってミックスされDAWへと送られます。
World-Class Conversion & Clocking
500シリーズのモジュールをレコーディングで際立たせるためには、コンバーターを最高クラスにする必要がありました。500ADATに搭載されるAD/DAコンバーターはシグナルのあらゆるニュアンスを0.1dBまで再現し最高のパフォーマンスを実現ます。
Dynamic Range:121dB A-weighted, AES17 method, 20Hz - 20kHz
Frequency Response:-1dB, 2.2Hz to >80kHz
THD+N:<0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted
Clock Jitter:<0.5 Picoseconds
Deep 500 Series Integration
Configurable Front End
500モジュールを自由にインサートしてレコーディングやミックスに最適な組み合わせを作り、あなただけのアナログサウンドを作りましょう。
Enough I/O For Any Hardware
500ADATは様々なアナログ/デジタルハードウェアと統合することができます。お手持ちのコンバーターをデジタルで接続するだけでなく、アナログアウトボードをスロットごとに専用のTRS端子からインサートすることができます。
Source Select
各スロットに搭載されるソース選択スイッチによってアナログ出力、CAST、USB出力へのシグナルのルーティングをコントロールすることができます。
No Modules? No Problem
500モジュール用スロットは個別にバイパス可能です。一度構築した組み合わせは入れ替えたりすることなくその時必要なアナログパスを適用させることができますし、もちろん500モジュールを使わなくても問題ありません。
Ready For More?

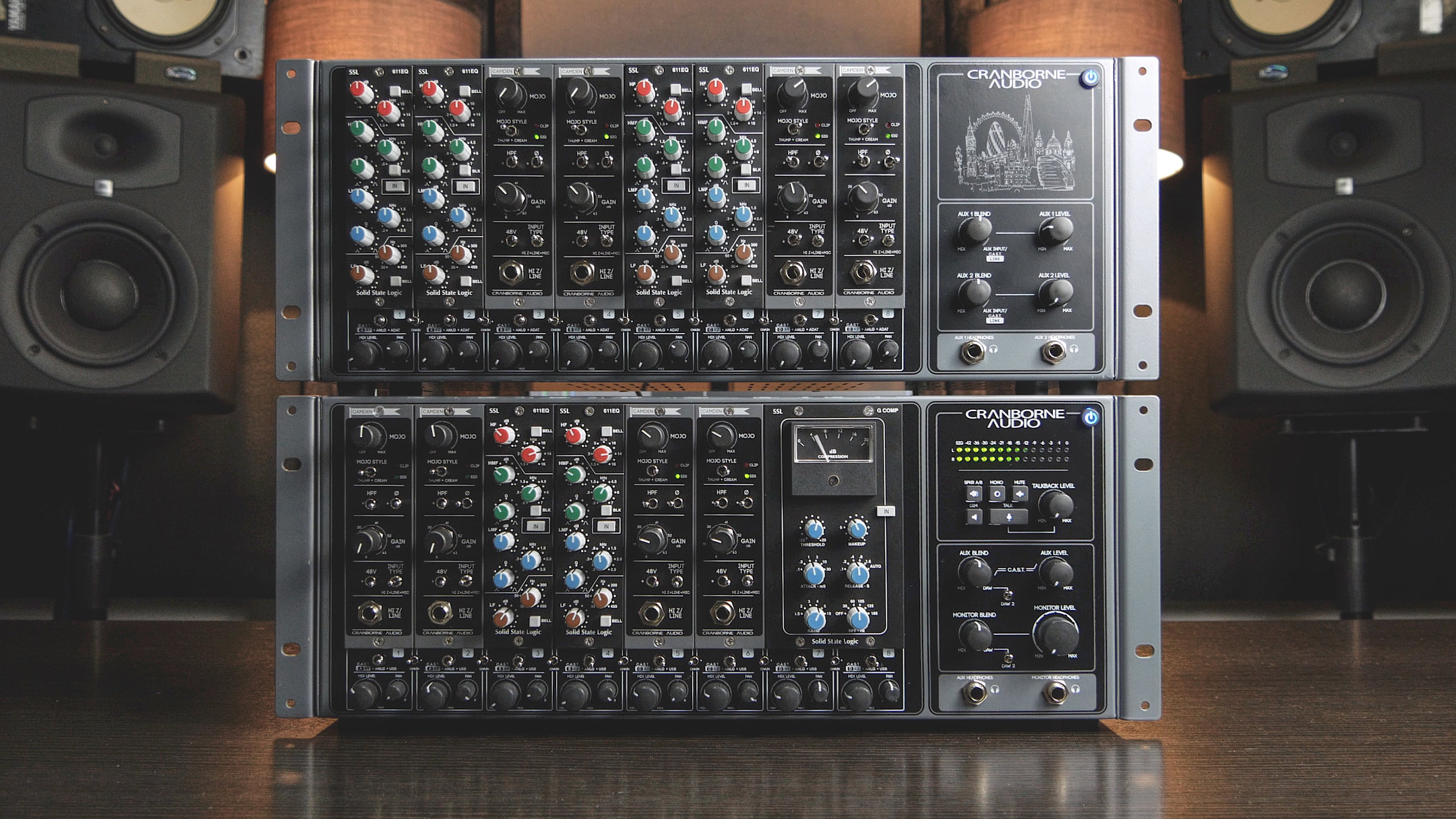

500ADATは最大2台まで同時に1つのオーディオインターフェースに接続して使うことができるほか、500ADATを500R8とADAT接続することで16チャンネルでの作業が可能になります。
More Recording Channels
500R8と500ADATを組み合わせることで最大16チャンネルのアナログレコーディングが可能です。
More Summing Channels
C.A.S.T.リンクコネクターを使用して16チャンネルのサミングを行なうことができます。
製品仕様
| オーディオインターフェース | × |
|---|---|
| 他I/OへのADAT拡張 | ○ |
| USBポート | ○（ファームウェアアップデート用） |
| ADAT I/O | ○（他機器のADAT拡張用） |
| MIDI I/O | × |
| SPDIF I/O | × |
| モニターコントロール | × |
| A/D Conversion Test Signal Path XLR Input - 500 Series A/D Converter - APx555 (ASIO) Frequency Response -1dB, 2.2Hz to >80kHz -0.05dB, 20Hz to 20kHz THD+N <0.00032% (-110dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.00065% (-104dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted THD <0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.00023% (-113dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.0006% (-105dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted Dynamic Range 121dB A-weighted, AES17 method, 20Hz - 20kHz Max Input Level +24dBu | |
| D/A Conversion Test Signal Path 500 Series D/A Converter - Insert Send - APx555 (ASIO) Frequency Response -1dB, <1Hz to >61kHz -0.05dB, 20Hz to 20kHz THD+N <0.0003% (-110.5dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.0004% (-108dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted THD <0.00014% (-117.5dB) @ -8dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.00018% (-115dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted <0.00036% (-109dB) @ -1dBFS, 20Hz - 40kHz, 1kHz, A-weighted Dynamic Range 121dB A-weighted, AES17 method, 20Hz - 20kHz Max Output Level +24dBu | |
| Clocking Jitter <0.5ps | |
| Analogue Performance Line Outputs (Aux 1+2, Mix) Test Signal Path Aux Input - Line Outputs - APx555 (Line In) Connection Type 1/4" Jack, Impedance Balanced Output Impedance 150ohm balanced, 75ohm unbalanced Max Output Level <+22dBu Freq Response -1dB, 1.4Hz to >80kHz THD+N <0.003% @ +18dBu, 1kHz Dynamic Range 105dB A-weighted, AES17 method, 20Hz - 20kHz Noise Floor <-93dBu A-weighted, 20Hz - 20kHz, (Unity Gain) | |
| Summing Mixer Test Signal Path XLR Input - Summing Mixer Bus (Unity) - Mix Output - APx555 (Line In) Freq Response -1dB, 2.25Hz to >80kHz -3dB, 1.2Hz -0.5dB, 3Hz THD+N <0.0007% @ +23dBu, 1kHz THD <0.0003% @ +14dBu, 1kHz <0.0004% @ +20dBu, 1kHz <0.00055% @ +23dBu, 1kHz Dynamic Range 108dB A-weighted, AES17 method, 20Hz - 20kHz Max Contribution Level +28dBu Pan Law -4dB Noise Floor (Mix Output) -90dBu, A-weighted, No channels routed -89.5dBu, A-weighted, 1 channel routed (Unity) -84dBu, A-weighted, 8 channels routed (Unity) | |
| Headphone Amp Test Signal Path Aux Input - Headphone Output - APx555 (Line In) Frequency Response -1dB, <1Hz to >70kHz THD <0.0006% (-104.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load THD+N <0.00085% (-101.4dB) @ 20dBu, 1kHz, A-weighted, 300ohm load Output Impedance 0.33 Ohms Output Wattage 250mW x 2 @ 600 ohms, 1kHz 650mW x 2 @ 220 ohms, 1kHz 1.21W x 2 @ 100 ohms, 1kHz 500mW x 2 @ 32 ohms, 1kHz Dynamic Range 114.5dB A-weighted, AES17 method, 20Hz - 20kHz, 300ohm load Noise Floor -93.5dBu A-weighted, 20Hz - 20kHz, 300ohm load | |
| System Performance Analogue Path Phase Performance Test Signal Path XLR Input - Empty 500 Series Slot - Summing Mixer Bus (unity) - Mix Output - APx555 (Line In) Phase <1.5° @ 20Hz, <11° @ 20kHz Test Signal Path XLR Input - Camden 500 Preamp (Mic Mode, 6dB Gain) - Summing Mixer Bus (unity) - Speaker A Output - APx555 (Line In) Phase <3° @ 20Hz, <13.5° @ 20kHz (Preamp mic mode, 6dB Gain) | |
| Digital Round-trip Performance Test Condition 500 Series D/A Converter - 500 Series A/D Converter - APx555 (ASIO) Dynamic Range 118dB A-weighted, AES17 method, 20Hz - 20kHz THD+N <0.0004% (-108dB) @ -4dBFS, 20Hz - 40kHz, 1kHz, A-weighted Power AC Requirements 100V – 240V AC, 50 – 60 Hz Total Power Consumption 24v, 5A DC, 120w 500 Series Slot Current 250mA per rail Total Available 500 Series Slot Current 2A | |
| Environmental Operating Temperature +1 to 30 degrees Celsius Storage Conditions -20 to 50 degrees Celsius Dims/Weights Unit Width 481mm(19"), Rackmount Height 185mm(7"), 4u Depth 219m(8.6") Unit Weight 7kg | |
| 付属品 ・電源アダプター ・マウントネジ | |
