Teranex Mini - Optical to HDMI 12G

SDIとSMPTE光ファイバーから、HDMIに変換！好きなSMPTE光ファイバーモジュールを挿入するだけで、ビデオとエンベッドオーディオを3G、6G、12G-SDI光ファイバーで距離を問わずに送信できます！プロ仕様の12G-SDIおよびXLR端子、Ultra HDをHDディスプレイで表示するためのダウンコンバーター、リモート管理コントロールのためのイーサネットを搭載。光ファイバーSFPモジュールは別売りなので、ワークフローに応じてSMPTE準拠の3G-SDI、6G-SDI、12G-SDI SFPモジュールをお買い求めください。また、LCDモニタリングとプッシュボタンコントロールに対応したSmart PanelをオプションでTeranex Miniに追加することもできます！

製品概要

・2160p60までのあらゆるSD、HD、Ultra HDフォーマットで、光ファイバーSDIからHDMIに変換。

・SDビデオフォーマット：525i59.94 NTSC、625i50 PAL。

・HDビデオフォーマット：720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080i50、1080i59.94、1080i60

・Ultra HDビデオフォーマット：2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p60

・4Kビデオフォーマット：4K DCI 23.98p、4K DCI 24p、4K DCI 25p

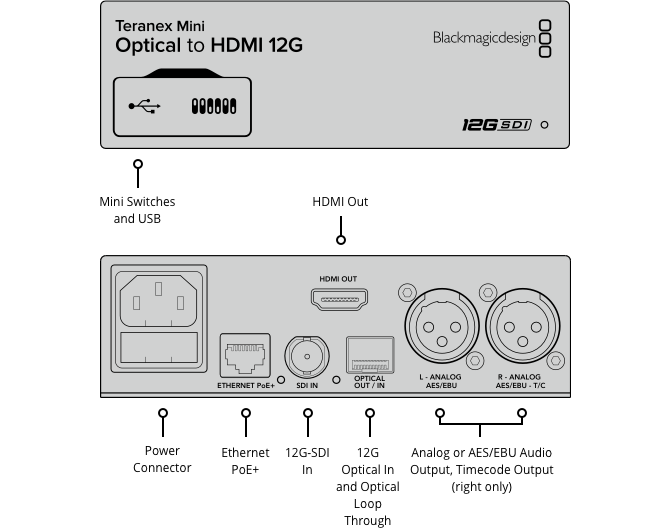

接続

SDIビデオ入力：12G-SDI 1系統（SD/HD/2K/4K自動切替）

光ファイバー接続（オプション）：

オプションの3G、6G、12G-SDIシングルモード1310nm SFPモジュール（LCコネクター）

光ファイバービデオ入力：12G-SDI x1（SD/HD/2K/4K自動切替）

光ファイバービデオループスルー：12G-SDIループスルー 1系統

HDMIビデオ出力：

HDMI 2.0コネクター（Aタイプ端子）x1。2160p60対応

アナログオーディオ出力：

2チャンネルのプロフェッショナルバランスアナログオーディオ（XLR端子） 右XLRはタイムコード出力用に設定可能

デジタルオーディオ出力：

4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ（XLR端子） 右XLRはタイムコード出力用に設定可能

エンベデッドオーディオ：8チャンネル

対応マルチレート：SD/HD/12G-SDIの自動検出

アップデートおよびコンフィギュレーション：USBおよびイーサネット

リクロッキング：対応

光入力フォーマット

SDビデオフォーマット：525i59.94 NTSC、625i50 PAL

HDビデオフォーマット：

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25

2Kビデオフォーマット：

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI

2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI

Ultra HDビデオフォーマット：

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60

4Kビデオフォーマット：4K DCI 23.98p、4K DCI 24p、4K DCI 25p

SDI規格：

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081‑1、SMPTE 2081‑10、SMPTE 2082‑1、SMPTE 2082‑10

SDIビデオレート：

SDIビデオ接続は、SD、HD、Level A/Level B 3G-SDI、6G-SDI、12G-SDIで切り替え可能

SDIビデオサンプリング：

4:2:2、4:4:4

SDIオーディオサンプリング：

テレビ標準サンプルレート（48kHz/24bit）

SDI色精度：

4:2:2、4:4:4

SDIカラースペース：YUV、RGB。

HDMI出力フォーマット

SDビデオフォーマット：525i59.94 NTSC、625i50 PAL

HDビデオフォーマット：

720p50、720p59.94、720p60

1080i50、1080i59.94、1080i60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60

1080PsF23.98、1080PsF24、1080PsF25

Ultra HDビデオフォーマット：

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60

4Kビデオフォーマット：4K DCI 23.98p、4K DCI 24p、4K DCI 25p

HDMIカラースペース：REC 601、REC 709

HDMI色精度：

YUV 4:2:2（HD/2K/4K）。33ポイントLUTをTeranex Utility経由でロード可能

ソフトウェア

ソフトウェアコントロール：

Mac™およびWindows™ソフトウェアはUSB/イーサネット経由でアップグレード

内蔵ソフトウェアアップグレード：同梱のアップデートアプリケーションを使用

オペレーティングシステム

・Mac 10.15 Catalina、Mac 11.1 Big Sur あるいはそれ以降のバージョン

・Windows 10（64-bit）

設定コントロール

基本設定コントロール：

ミニスイッチ、USB、イーサネット（無償のソフトウェアユーティリティ）

オプション・フロントパネルコントロール：

フロントマウントSmart Panel（LCD、回転ノブおよび6つの設定ボタン）

電源条件

電源：

国際対応AC電源内蔵 x1（IEC C14インレット） IEC電源ケーブルが必要。100 - 240V AC入力

イーサネット給電：PoE+（Power over Ethenet）で給電可能（48V DC）

消費電力：16ワット

稼動電圧範囲：100 - 240V AC

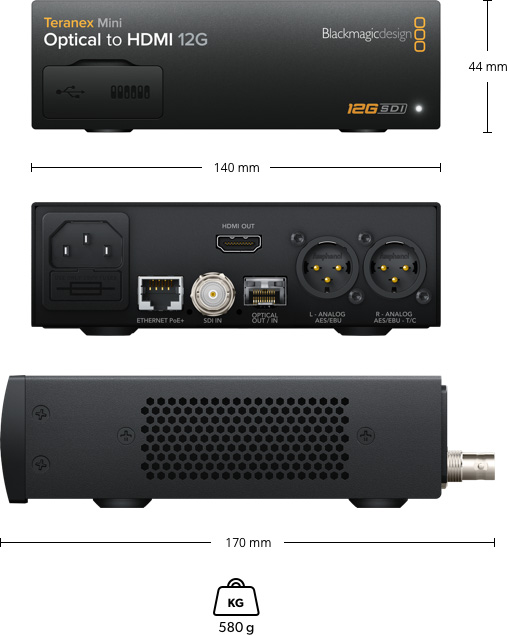

サイズ

作動環境

作動温度：0° 〜 40° C (32° 〜 104° F)

保管温度：-20°〜 60°C (-4° 〜 140°F)

相対湿度：0% 〜 90% （結露なし）

同梱物

・Teranex Mini Optical to HDMI 12G

・Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）

保証

3年限定メーカー保証
