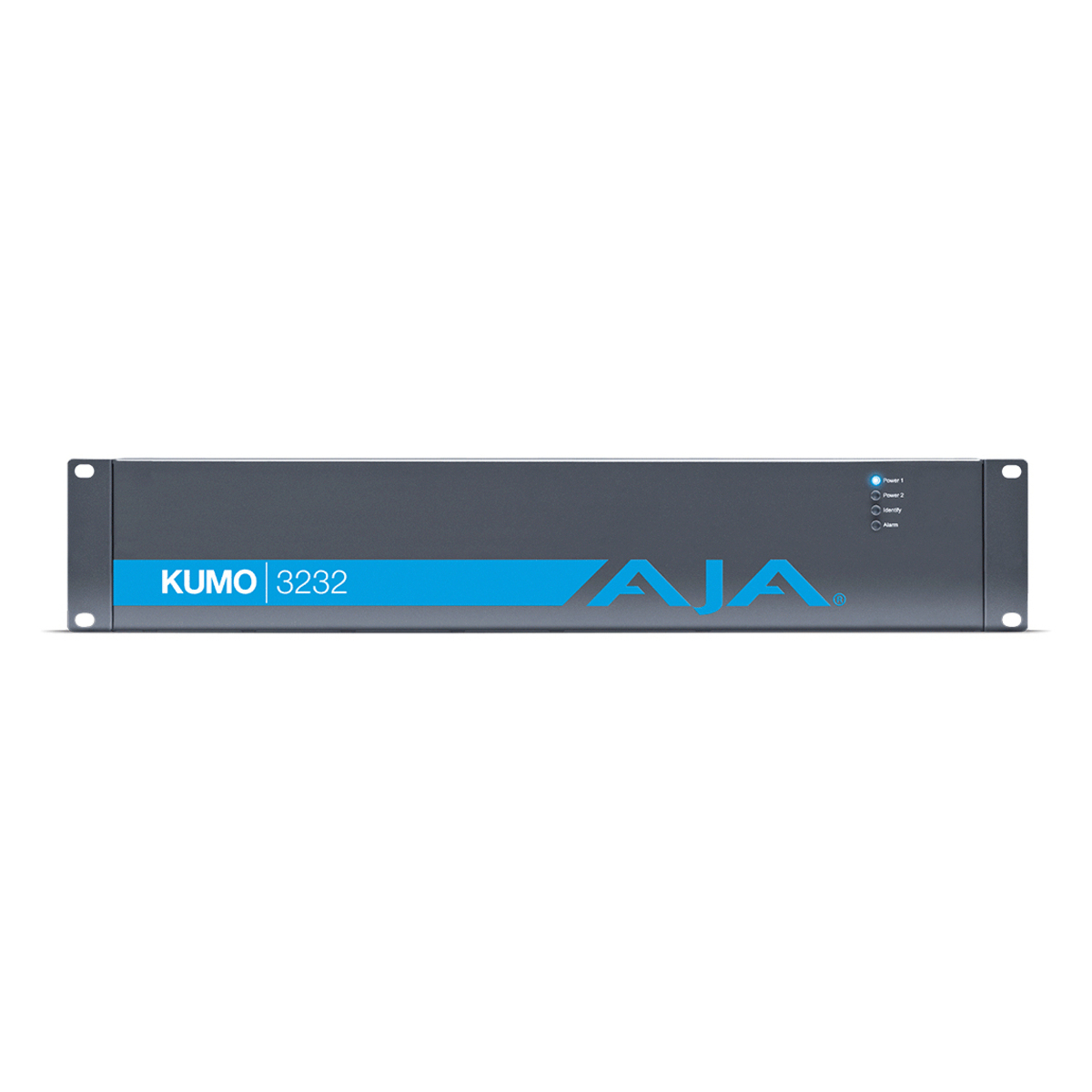

KUMO 3232

KUMO 3232 は、たった 2RU の筐体で大規模な構成による容量の増大に対応します。他の KUMO 製品と同様に高い品質基準で作られた KUMO 3232 は、中規模なポスト施設や中継車といったサイズとルーティング性能のバランスが重要となる環境において理想的な選択肢となります。

コンパクトルーティング

コンパクトな SDI ルーターは、強力な信号制御を提供し、SDI、HD-SDI、3G-SDI の各信号において SMPTE の仕様を上回る品質で放送仕様に完全に対応します。1RU、2RU、4RU サイズの筐体は奥行きがわずか数インチとコンパクトなため、移動型のスポーツ中継車から編集室、企業のビデオ施設、ライブ劇場の A/V 設備まで、様々な放送や制作およびポストプロダクション環境で活躍します。

KUMO SDI ルーターは次の 4 つのモデルから利用できます。 64 系統の 3G-SDI 入力と出力に対応した KUMO 6464、32 系統の 3G-SDI 入力と出力に対応した KUMO 3232、16 系統の 3G-SDI 入力と出力に対応した KUMO 1616、また 16 系統の 3G-SDI 入力と 4 系統の 3G-SDI 出力に対応した KUMO 1604 があります。

強力な信号制御

強力なクロスポイントルーティングマトリクスにより、追加のパッチパネルや分配増幅器を必要とすることなく、あらゆる入力を任意の数の出力にマッピングすることができます。 1入力を全ての出力先へルーティングする場合、手頃な分配増幅器として KUMO を使用できます。このように使用すると、KUMO 3232 は複数の分配増幅器に取って代わるものになります。

簡単な設定変更により、着々と進んでいる 4K ワークフローの普及に併せて、KUMO ルーターを発展できます。KUMO ルーターは、連動した Dual （2系統） または Quad （4系統） のポートルーティングが設定できるため、Dual Link、4K、UltraHD ワークフロー向けに複数の入力や出力をグループ化することが可能です。これにより、プロダクションあるいはポストプロダクション施設の至る所で、非圧縮または 4K/UltraHD Raw 信号のシームレスなルーティングが可能となります。施設内のあらゆるフォーマットを柔軟に切り替えることができ、必要に応じてルーターを HD/SD 操作 （モード） に戻すことも可能です。

放送品質

重要な放送、プロダクション、ポスト環境のために設計された KUMO ルーターは、SMPTE 仕様を上回り、業界内で高い評価を得ている AJA 品質で構築されています。また、高価な構成要素で構成されたデュアル冗長電源が使用されており、予期せぬトラブルで一方の電源が遮断された場合にも、最高品質の信号クオリティと最大限の稼働時間を確保します。

簡単な設置と構成

KUMO ルーターは組み込み Linux で動作しており、追加のソフトウェアなしでネットワーク機能と Web ブラウザ経由の強力な HTTP コントロールとモニタリングをサポートします。

KUMO の自動検出 Bonjour™/Zeroconf プロトコルにより、ネットワーク構成が自動的に行われるため、KUMO をネットワークに接続するだけで、システムの自己設定が行われ、使用可能な状態になります。

標準のネットワーク構成を用いて、デフォルトの IP アドレスで各 KUMO にアクセスすることも可能です。Web ブラウザを使用して KUMO に接続することで、TCP/IP 設定を完全に構成することができ、KUMO ルーターの選択や命名、接続元 （入力） と接続先 （出力） の命名など、すべての操作機能が行えます。

KUMO ルーターは、業界標準の RS-422 （Grass Valley ネイティブプロトコル） または Ethernet を使用する既存のインフラと簡単に統合することができます。Ethernet ネットワークの接続性により、ネットワーク接続しているデバイス上の Web ブラウザからすべての KUMO ルーターの制御も可能です。これによって、どんな場所からでも必要に応じて操作することが可能になります。

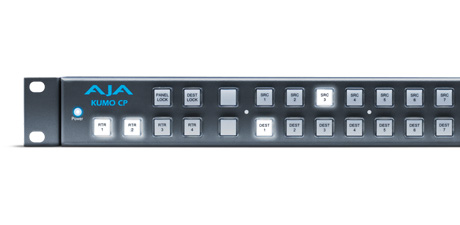

KUMO コントロールパネル

KUMO CP はオプションの 1RU コントロールパネルで、スタンドアロンまたはネットワーク構成で使用できます。

Ethernet を介して KUMO ルーターと同じネットワークに KUMO CP を接続すると、コンピューターを必要とすることなく、どこからでも完全に制御できるようになります。1つのコントロールパネルから最大 4台の KUMO ルーターが制御できます。

手頃な価格

中継車、編集室、あるいは AV フライパックであろうと、予算にあった金額で必要とするルーティング性能は手に入ります。KUMO ルーターは非常にお求めやすい価格で、従来の DA の代わりに使用し、複数の場所に信号を分配させることが可能です。KUMO ルーターは最高の品質基準を維持しながら、信じられないほどの価格とパフォーマンス率を提供します。

製品仕様

ビデオフォーマット

270 Mbps, 1.5 Gbps, 3 Gbps SDI

270 Mbps DVB-ASI

フォーマット非依存、125 Mbps - 3 Gbps

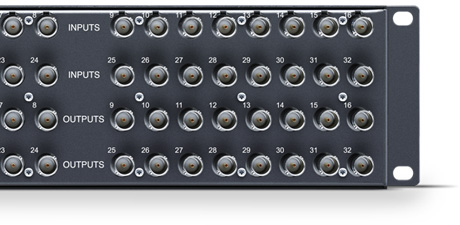

デジタルビデオ入力

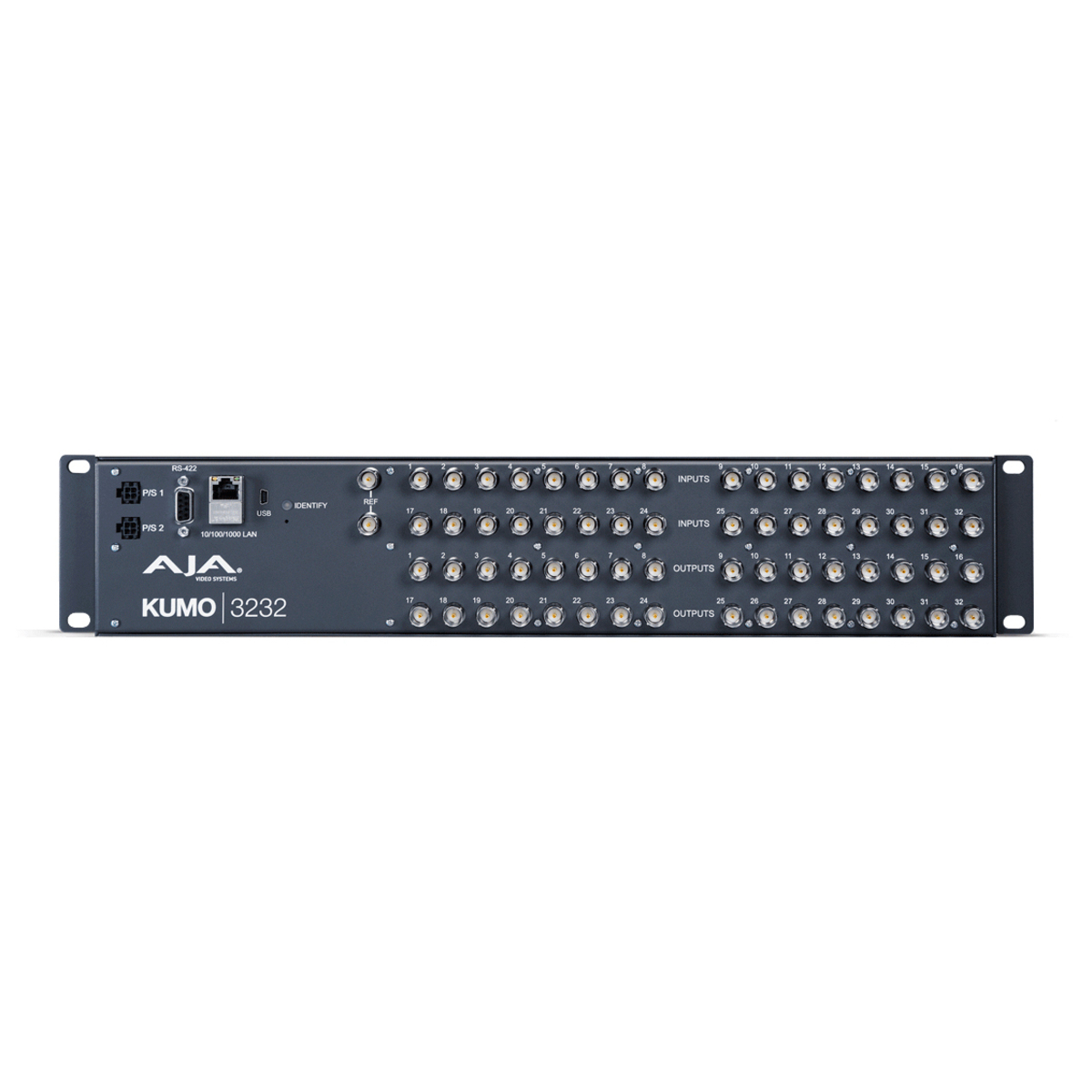

3G-SDI 入力

BNC x 32、 SMPTE-259/292/424

デジタルビデオ出力

3G-SDI 出力

非逆転

BNC x 32、SMPTE-259/292/424

アンシラリーデータ

オーディオを含む SDI にエンベデッドされたすべてのアンシラリーデータを伝送

Salvo

KUMO ルーター毎に最大 8 つの Salvo を設定し保存可能

ケーブルイコライゼーション

(Belden 1694A)

3 Gbps、最大 140 m

1.5 Gbps、最大 200 m

270 Mbps、最大 400 m

自動操作

リクロッキング

270Mbps, 1.483Gbps, 1,485Gbps, 2.966Gbps, 2.970Gbps - 自動選択

その他のすべてのレートはパススルーされ、リクロッキングされません。

モード切り替え

シングル、デュアル、クアッドリンクモード

SMPTE RP-168 毎に垂直帰線でスイッチ

コントロールパネルの互換性

AJA KUMO CP – 1RU X-Y Ethernet コントロールパネル

AJA KUMO CP2 – 2RU X-Y Ethernet コントロールパネル

リファレンス入力

外部 BNC x 2

ルーピング、無終端

ブラックバーストまたは 3値シンク

ネットワークインターフェース

RJ-45 x 1、10/100/1000 Ethernet

AJA KUMO Ethernet コントロールパネル、直接接続またはネットワーク接続に対応

Grass Valley Native Protocol

リモートコントロール用の組み込みウェブサーバー

シリアルインターフェース

DB-9 メス x 1、RS-422

Grass Valley Native Protocol

9 ピン D コネクターピンアウト配列

1 GND

2 TX-

3 RX+

4 GND

5 非使用

6 GND

7 TX+

8 RX-

9 GND

シェル GND

サイズ (w x d x h)

2RU - 441.96 mm x 39.12 mm x 88.9 mm (17.4 インチ x 1.54 インチ x 3.5 インチ)

重量

2.1 kg (4.6 ポンド)

電源

DC 10-14V 安定化電源、通常 18W、最大 43.2W、電源アダプタ (付属品)

AC アダプター : AC 100-240V、50/60 Hz、ユニバーサル入力

動作環境

安全動作温度 : 0℃ 〜 40℃ (32°F 〜 104°F)

安全保管温度 : -40℃ 〜 60℃ (-40°F 〜 140°F)

動作相対湿度 : 10% 〜 90% (結露なきこと)

動作高度 : 3,000m 未満 (10,000 フィート未満)

付属品

電源アダプタ x 1

電源ケーブル x 1

保証書
