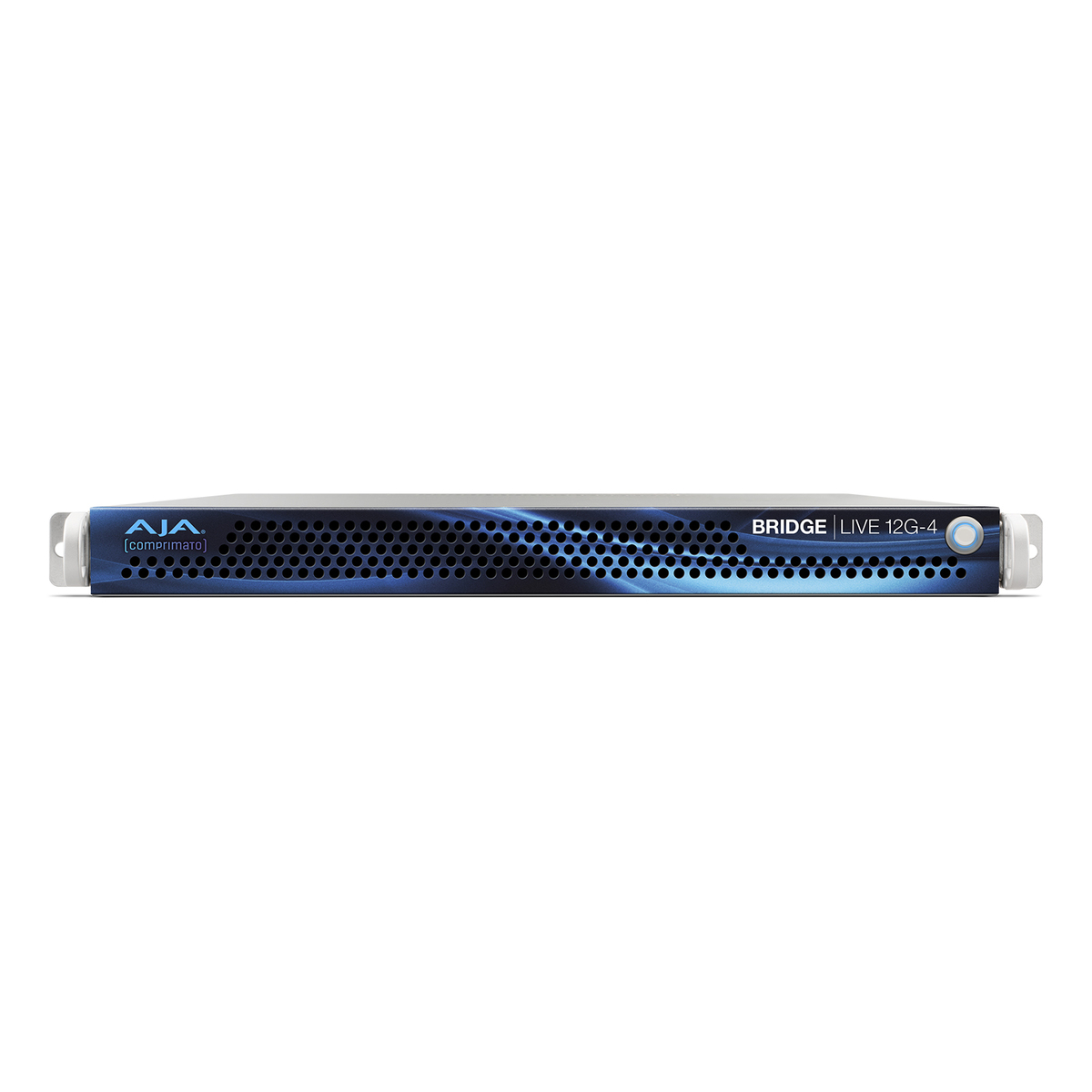

BRIDGE LIVE 12G-4

BRIDGE LIVE 12G-4は、放送品質の低遅延ターンキーシステムです。最大4系統の双方向12G-SDI入出力をサポートし、UHDマルチチャンネルのエンコード、デコード、トランスコードを1RUのコンパクトな筐体で実現します。

AJAとComprimatoの共同開発により、SRT、NDI、H.265、JPEG XSなどの多様なIPビデオ規格に対応。リモートプロダクション（REMI）や同期マルチチャンネル配信、クラウド貢献など、極めて高い信頼性が求められるライブイベントやスポーツ放送に最適です。冗長電源の搭載や、長期間の運用を支える5年間保証（メンテナンス契約時）など、エンタープライズクラスの信頼性を提供。SDIとIPの世界を繋ぐ、現代のビデオ制作に欠かせないパワフルなブリッジソリューションです。

製品特徴

• BRIDGE LIVE 12G-4: 12G-SDI I/O はマルチチャンネル UHD (最大 4 チャンネル) をサポートします
• BRIDGE LIVE 3G-8: 3G-SDI I/OはマルチチャンネルHD（最大8チャンネル）をサポートします。BRIDGE LIVE 3G-8は複数のフレームレートファミリーを同時にサポートします。
• 双方向エンコード/デコード/トランスコード; NDI®、H.265 (HEVC)、H.264 (AVC、MPEG-4)、H.262 (MPEG-2)、JPEG 2000* (TR-01)、JPEG XS* (TR-07)
• SDIバックホールまたはクラウド配信のための同期マルチチャネル/マルチシステムトランスポート
• プロトコル: SRT、UDP、HLS、RTP、RTMP/S、MPTS（入力）
• トランスポート: MPEG-TS、NDI、AVC-TS、フラグメント MP4
• NDI 複数検出サーバーと NDI グループのサポート
• マルチビットレート/フォーマット配信、OTTハンドオフ用ABRラダープロファイル
• コーデックに応じて、12、10、8 bit、4:2:2、4:2:0 のプロファイルを選択可能
• MPEG-2 ANC、SMPTE 2038、広告挿入マーカー（SCTE-35/SCTE-104）、CC/字幕（EIA-608/708、Line 21、H.264 SEI）を含む比類のないメタデータ機能
• ST 2022-7 / SRT 1.5.3 によるヒットレス冗長性
• BRIDGE LIVEエンドツーエンド構成におけるSDIソースからSDIデスティネーションへのHDR/SDR
• リモート WebUI またはローカル GUI により、管理、制御、操作が簡単になります。
• REST API または SNMP 経由で監視、制御、自動化をサポート
• ターンキー 1RU ラックマウント可能、エンタープライズクラスのフォームファクタ
• 制御と転送のためのデュアル 10 GigE インターフェース
• 重要なアプリケーションの冗長性を実現するデュアル電源
• 3年間の保証（ハードウェア保証は、年間メンテナンスライセンスを購入することで5年間に延長できます）

*JPEG 2000/JPEG XS I/Oオプションは、購入可能なライセンスとしてご利用いただけます。すべてのBRIDGE LIVEシステムには、NDI、H.265、H.264、H.262、HLS/RTMP I/O機能がすべて含まれています。

BRIDGE LIVE FAMILY I/O 概要

BRIDGE LIVEファミリーは、最も広く使用されているIPビデオ圧縮方式とトランスポートプロトコルをサポートし、ワークフローのニーズに対応します。SDIと様々なIPビデオソリューション間の変換に加え、純粋なIP変換/配信ワークフローもサポートします。

トランスポート、コンテナ、プロトコル

BRIDGE LIVEは、低遅延から高品質な信号配信まで、お客様のニーズに合わせて構成できます。BRIDGE LIVEは、ワークフローのニーズに合わせてコンテンツを移動し、配信するためのツールを提供します。

*JPEG 2000/ JPEG XS I/O はオプションのライセンスで利用できます。

サポートされているエンコード/デコード

BRIDGE LIVEは、SDIとストリーミングフォーマット間のエンコード/デコードにおいて、以下の構成を標準でサポートしています。単一のSDI入力から複数のストリーム、フォーマット、/出力先を生成できます。

NDI®:

8bitまたは10bit、4:2:2

BRIDGE LIVE 12G-4: SDIとの間で最大4倍速30p UHDエンコード/デコード

BRIDGE LIVE 3G-8: SDIとの間で最大8つの60p HDエンコード/デコードを同時に実行

NDI入力は受信、トランスコードされ、IPビデオストリームとして出力できます。 IPビデオ入力は、最大UHD解像度までのNDIストリームとして受信、トランスコード、出力できます。

H.265 (HEVC)：

8bitまたは10bit、4:2:0

BRIDGE LIVE 12G-4: 最大2x 60p / 4x 30p UHDエンコード/デコード（SDIから）

BRIDGE LIVE 3G-8: SDIとの間で最大8つの60p HDエンコード/デコードを同時に実行

SRT、RTMP、MPEG-TSプロトコルのサポート

H.264 (AVC)：

8bitまたは10bit、4:2:0または4:2:2

最大 2 倍の同時 60p 4:2:2、10 bitUHD エンコード/デコード、または 4 倍の 30p UHD エンコード/デコード (SDI から)

BRIDGE LIVE 12G-4: 最大2x 60p / 4x 30p UHDエンコード/デコード（SDIから）

BRIDGE LIVE 3G-8: SDIとの間で最大8つの60p HDエンコード/デコードを同時に実行

SRT、RTMP、MPEG-TSプロトコルのサポート

H.262 (MPEG-2):

8bit、4:2:0

BRIDGE LIVE 12G-4: SDIとの間で最大4つの30p/60i HDエンコード/デコードを同時に実行

BRIDGE LIVE 3G-8: SDIとの間で最大8つの30p/60i HDエンコード/デコードを同時に実行

SRT、RTMP、MPEG-TSプロトコルのサポート

NDI® エンコード/デコード/トランスコード

BRIDGE LIVEは、NewTekが開発した高品質、リアルタイム、低遅延のIPビデオ規格であるNDI（Network Device Interface）をサポートしています。BRIDGE LIVEは、SDIとの間で最大8つの60p HD NDIエンコード/デコード、または4つの30p UHD NDIエンコード/デコードを同時にサポートします（BRIDGE LIVEのモデルによって異なります）。BRIDGE LIVEのNDI機能には、以下の機能があります。

• SDIからNDI（エンコード）
• NDIからSDI（デコード）
• NDI への IP ビデオ ストリーム (トランスコード)
• NDI から IP ビデオ ストリームへ (トランスコード)
• 複数の検出サーバー

BRIDGE LIVE の幅広いコーデック/プロトコル サポートと組み合わせて使用​​することで、地理的に離れた (リモートの) NDI 施設間のコラボレーションを実現できます。BRIDGE LIVE は、サードパーティの NDI ソフトウェア/ハードウェア送信機と受信機との包括的な NDI 互換性を提供します。

※NDIのサポート（エンコード/デコード/トランスコード）には、追加のオプションライセンスが必要となります（製品型番：BLVE-NDI）。

SRT対応

SRTは、予測不可能なネットワーク上でストリーミングパフォーマンスを最適化するオープンソースのビデオトランスポートプロトコル/テクノロジースタックです。安全なストリーミングと容易なファイアウォール通過を提供し、信頼性の低いネットワークでも最高品質のライブビデオを提供します。SRTプロトコルに組み込まれた暗号化により、低遅延かつ信頼性の高い安全なストリーミングビデオコンテンツ配信が保証されます。BRIDGE LIVE は SRT v1.5.3 をサポートし、ISP 経由の冗長ストリーム サポートを可能にして、元のソースのヒットレス配信を保証します。

メタデータ、HDR、タイムコード、クローズドキャプション対応

BRIDGE LIVE は以下をサポートします:

• MPEG-2補助パケットサポート、SMPTE ST 2038
• SDR/HDR 転送特性、測色、SDI 経由の輝度
• SCTE-35/SCTE-104 広告挿入マーカー
• CEA-608/CEA-708 クローズドキャプション
• タイムコード
• H.264 SEI メッセージにクローズドキャプション/字幕を埋め込む
• メタデータパススルー
• 入力時の電子番組ガイド（EPG）
• SEI（補足拡張情報）タイムコード挿入

同時双方向エンコードとデコード

BRIDGE LIVE 12G-4とBRIDGE LIVE 3G-8は、UHD（BRIDGE LIVE 12G-4のみ）、HD、SDベースバンドソースからの同時双方向エンコード/デコードをサポートします。両モデルとも、IPベースのソースからのUHDをサポートします。例えば、BRIDGE LIVEシステムを2台使用することで、放送局は遠隔地から3つのエンコードされたカメラソースを受信し、編集・制作用にSDIにデコードしながら、同時に遠隔地へプログラムリターンを提供することができます。

同期マルチチャネルトランスポート

BRIDGE LIVEは独立したSDIソース入力をサポートし、コンテンツをエンドポイントのデスティネーションに伝送する際に同期関係を維持します。この機能は、2台のBRIDGE LIVEユニット間で実行され、SDIバックホールまたはサイト間SDIワークフローと呼ばれる同期エンドツーエンドSDIワークフローを実現します。クラウド コントリビューションでもサポートされており、Comprimato Live Transcoderクラウド インスタンスに信号を送信できるため、さまざまな CDN、プラットフォーム、クラウド サービスに IP ビデオとして配信するためのマルチソース同期が保証されます。HDR はエンドツーエンドの SDI ワークフローでもサポートされています。

JPEG XS エンコード/デコードライセンス

BRIDGE LIVE の機能は、オプションで拡張して、視覚的にロスレスな JPEG XS エンコードとデコードも含めることができます。

JPEG XS (TR-07)

10bit、4:2:2

BRIDGE LIVE 12G-4: 最大 2x 60p UHD、または 4x 30p UHD エンコード/デコード (最大 800Mbs)

BRIDGE LIVE 3G-8: 最大 8 倍の同時 60p HD エンコード/デコード (最大 220 Mbs)

JPEG XSを使用したIPからIPへのトランスコードがサポートされており、MPEG-TSプロトコルをサポートします。

JPEG 2000 エンコード/デコードライセンス

BRIDGE LIVE の機能は、オプションで拡張して、高品質の JPEG 2000 エンコードとデコードを追加できます。

JPEG 2000 (TR-01)

10bit、4:2:2

BRIDGE LIVE 12G-4: 最大 2 倍の UHD 60p / 4 倍の 30p UHD エンコード/デコード (最大 800 Mbs)

BRIDGE LIVE 3G-8: 最大8つの同時 60p HD SDIエンコード (80-220Mbps)

SRT/MPEG-TSプロトコルをサポートします。

ハードウェア

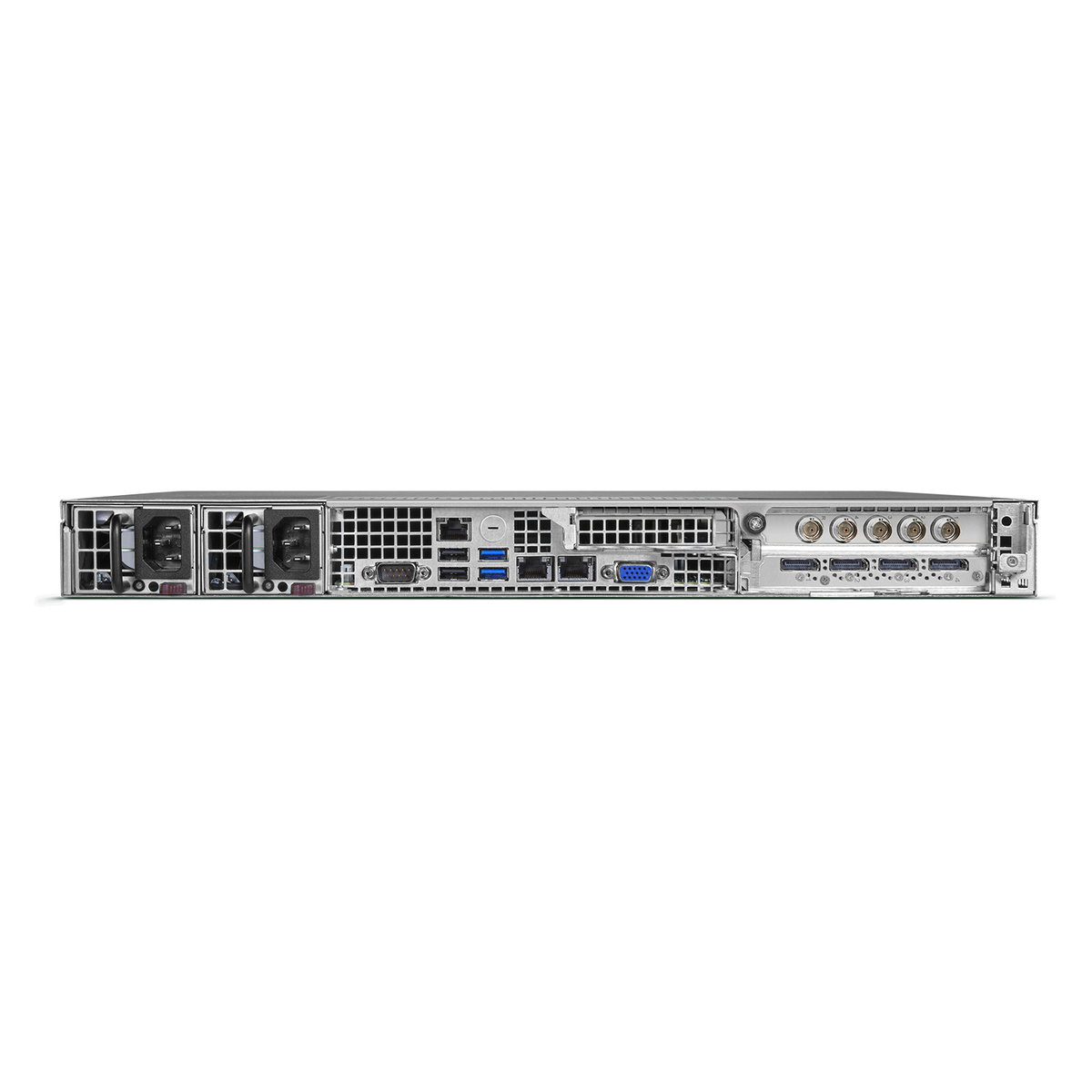

BRIDGE LIVE 12G-4は、1RUサイズで最大4系統のUHD 12G-SDIによるUHD I/Oをサポートします。デュアル10GigEポートが堅牢なネットワーク接続を提供し、デュアル電源がさらなる安心感をもたらします。BRIDGE LIVE 3G-8は、1RUサイズで最大8系統の3G-SDIを同時にサポートし、マルチチャンネルHDを実現します。管理、監視、アクセスは、ネットワークブラウザまたはDisplayPort経由のローカルモニターから行えます。

年間メンテナンス

BRIDGE LIVEのオプションの年間メンテナンス購入には以下が含まれます。

• AJA社によるソフトウェア／ハードウェアのテクニカルサポート
• 先出しセンドバック（アメリカ本国より発送予定）
• すべての新しいソフトウェア機能、アップデート、バグ修正
• 優先的なバグ修正と機能リクエスト

※BRIDGE LIVEハードウェアの保証は、年間メンテナンスライセンスをご購入・ご維持いただくことで5年間に延長できます。

REMI（リモートプロダクション）同期マルチチャネルトランスポート

BRIDGE LIVE は、独立した SDI ソース入力を受け取り、コンテンツをエンドポイントのデスティネーションに転送しながら同期関係を維持できます。この機能は、2台のBRIDGE LIVEユニット間で実行され、同期エンドツーエンドSDIワークフローを実現します。クラウドコントリビューションにも対応しており、Comprimato Live Transcoder ソフトウェアのクラウドインスタンスに送信し、IPビデオとして様々なプラットフォームやクラウドサービスに配信できます。

バックホール向けREMI同期マルチチャネルトランスポート

サイト間SDIワークフローにおいて、BRIDGE LIVEの双方向機能により、エンコーダーとデコーダーの両方として同時に機能します。複数のデバイスを組み合わせることで以下の構成が可能です。

• ワンツーワンHD: 2台のBRIDGE LIVE 3G-8を使用して最大8台のHDソース間のエンドツーエンドの同期を維持。
• 多対多のUHD: 2台のBRIDGE LIVE 12G-4を使用して4x UHDストリーム間の同期を維持。※共通のリファレンス/Genlockが必要です。
• 1対多HD: 1台のBRIDGE LIVE 3G-8(Tx)と、2台以上のBRIDGE LIVE 12G-4(Rx)を使用して、最大8台のHDソースを複数の拠点で同期して受信。

同期マルチチャネルトランスポートによるクラウド貢献

BRIDGE LIVEは、オンサイト信号とクラウド間のブリッジを効率的かつ管理しやすい方法で実現します。Comprimato Live Transcoderインスタンスと併用することで、スケーラブルでカスタマイズ可能なソリューションを提供します。柔軟なアーキテクチャにより、AWS、Google Cloud、Azureなど、あらゆるクラウドプロバイダーでご利用いただけます。

貢献 – リモートビデオトランスポート

放送の場合、BRIDGE LIVE は、リモート ライブ SDI ビデオ ソースをメディア制作施設にバックホールする効率的なメカニズムを提供します。パブリックインターネット経由で伝送できるため、従来の専用回線のような高額な費用や時間的ペナルティが発生せず、低遅延での伝送が可能です。

REMI – BRIDGE LIVEを受信ハブとして活用

BRIDGE LIVE は、制作施設で SDI に変換するために、さまざまなサードパーティ製エンコーダー、IP カメラ、または AJA HELO Plus からコントリビューション ストリームを受信する必要があるワークフローをサポートします。例えば、UDP、HLS、SRT、NDIなど、多様なプロトコルをSDIへと統合するハブとして機能します。

製品仕様
