DVI信号をVGA信号に変換
▼対応信号
入力：DVI
出力：VGA
特長
・DVI信号をVGA信号に変換し、VGA対応機器に接続可能。
・内蔵EDIDを使用するローカルEDIDモードと、表示機器のEDIDを使用するエクスターナルEDIDモードの切替が可能。
・汎用性のあるビデオ、PCのEDID情報を内蔵。
※HDCPには対応していません。
※スケーラー機能はありません。
▼ビデオ入出力対応解像度
| 1920×1080p/59.94/60(native) | 1920×1080i/59.94/60(native) |
| 1920×1080i/50 | 1920×1080p/50 |
| 1280×720p/59.94/60 | 1280×720p/50 |
| 720×480p/59.94/60 | 720×480i/59.94/60 |
| 720×576i/50 | 720×576p/50 |
▼PC入出力対応解像度
| 1920×1200/60 | 1600×1200 | 1280×1024/60/75 |
| 1280×960/60 | 1280×800/60 | 1280×768/60 |
| 1152×870/75 | 1024×768/60/70/75 | 800×600/60/72/75 |
| 640×480/60 | - | - |

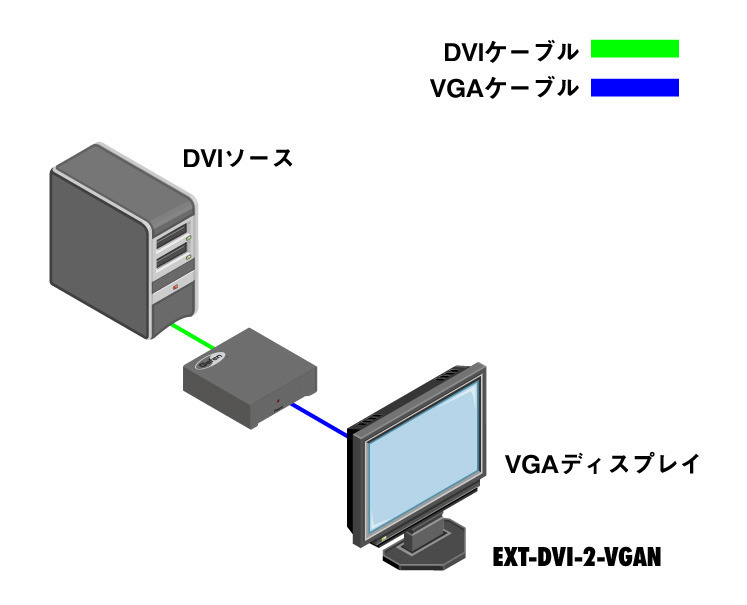

接続
製品仕様
| 最大ピクセルクロック | 165Mz(DVI) |
|---|---|
| 最大対応解像度 | 1920×1200 |
| アナログビデオ帯域 | 350MHz(VGA) |
| 入力ビデオ信号 | 1.2Vp-p |
| 入力DDC信号 | 5Vp-p(TTL) |
| ビデオ入力端子 | DVI-（I 29ピン、メス、DVI-D信号のみ）×1 |
| ビデオ出力端子 | VGA HD-15(メス)×1 |
| 電源 | DC5V、最大5W |
| 寸法・質量 | W83×H29×D96mm、160g ※突起部含まず |
