HDMIの音声信号をディエンベデッド可能なHDMIオーディオ・コンバーター
▼対応入力信号： HDMI1.3
▼対応出力信号： HDMI | TOSLINK | RCA
▼コントロール：本体スイッチ
HDMIの音声信号をディエンベデッドし出力する事が可能。
・HDMI対応：12bit Deep Color、LPCM7.1、Dolby TrueHD、DTS-HD Master Audio、3DTVパススルー、CECパススルー、Lip syncパススルー
特長
EDIDモード切替
・ AUTO MODEとMANUAL MODEの切替可能。
AUTO MODE：接続した表示機器から認識できるEDID情報をソース機器に送信
MANUAL MODE：HDMIコンバーターが、内蔵しているEDID情報をソース機器に送信
▼MANUAL MODEのスイッチ設定| スイッチ | 音声フォーマット | 音声出力 |
| 2ch | LPCM 2ch | FR, FLアナログ
HDMI |
| LPCM 5.1/7.1 | LPCM 5.1 LPCM 7.1 | マルチチャンネルアナログ HDMI |
| ビットストリーム | LPCM 2ch Dolby AC3.5.1 DTS AC3.5.1 | オプティカル出力 HDMI |
| オーディオフォーマット | HDMI出力 | TOSLINK出力 | 8ch RCA |
| 2ch LPCM | ○ | ○ | ○（FR, FLのみ) |
| 5.1ch LPCM | ○ | ○ | |
| 7.1ch LPCM | ○ | ○ | |
| Dolby Digital | ○ | ○ | |
| DTS | ○ | ○ | |
| Dolby True HD | ○ | ||
| DTS-HD-Master Audio | ○ |

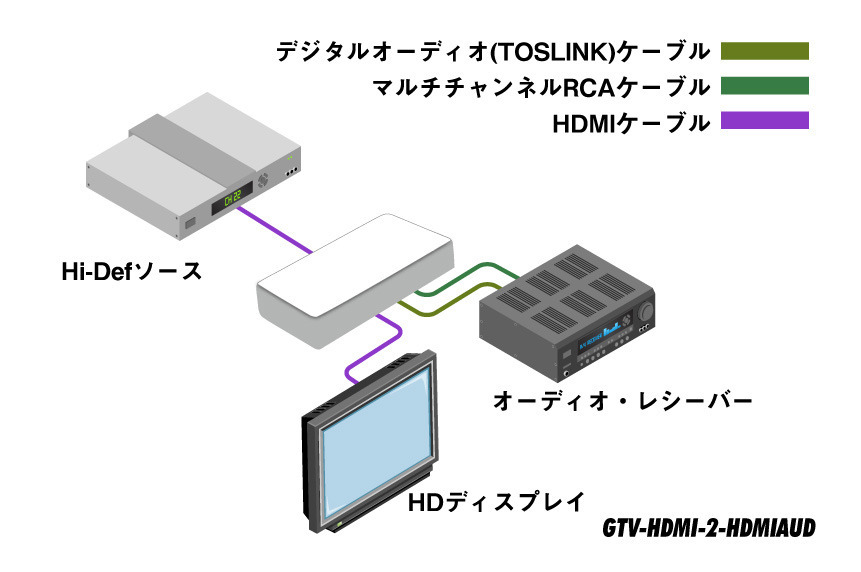

接続
製品仕様
| 最大ピクセルクロック | 225MHz |
|---|---|
| 最大対応解像度 | 1080p、1920×1200 |
| ビデオ入力端子 | HDMI Type A（19ピン、メス）×1 |
| ビデオ出力端子 | HDMI Type A（19ピン、メス）×1 |
| デジタル音声出力端子 | TOSLINK×1 |
| アナログ音声出力端子 | RCA×8 |
| 動作保証温度 | 0～40℃ |
| 電源 | DC5V、最大13W |
| 寸法・質量 ※突起部除く | W241×H25×D103mm(※)、800g |
| 付属品 | HDMIケーブル（1.8m）×1 電源アダプター(EXT-PS526AIP-LP)×1 |
