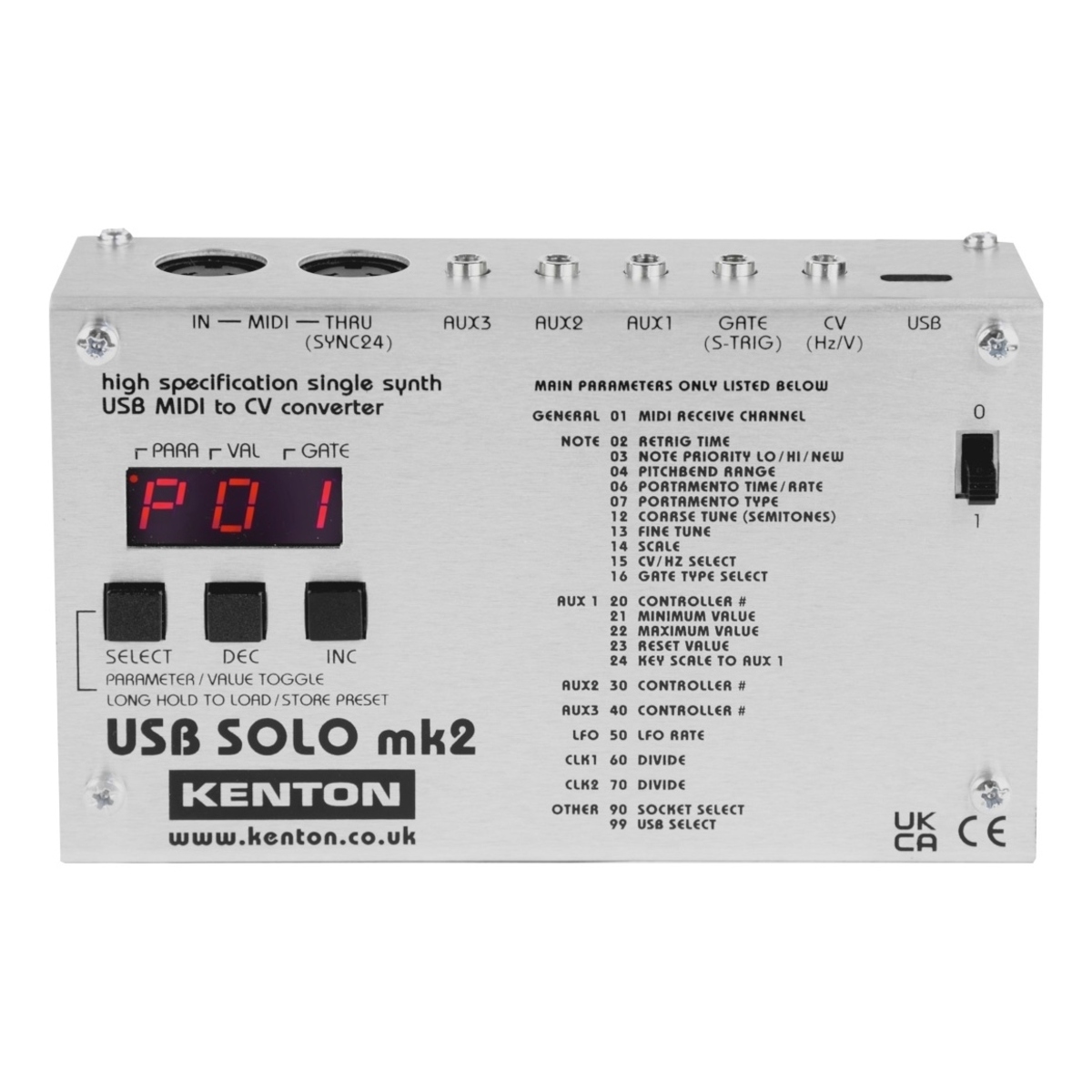

USB Solo Mk2

「USB SOLO Mk2」は、USBおよび5ピンDIN MIDIポートを搭載した高性能MIDI-CVコンバーターです。DAWからあらゆるモノフォニック・アナログシンセサイザーを精密かつ超高速に制御できます。USB MIDIインターフェース機能も兼ね備えており、ヴィンテージシンセを現代の制作環境へ簡単に組み込めます。高精度な16bit D/Aコンバーターを採用し、ピッチの安定性と滑らかなモジュレーションを実現。CV出力は1V/Oct、Hz/Volt規格に加えて任意スケーリングも可能で、BuchlaやEMLなどほぼすべての仕様のシンセサイザーに対応します。さらに、3系統の可変補助出力、内蔵LFO、ADSRエンベロープジェネレーター、DIN Sync出力なども搭載し、幅広い同期や音作りが可能です。設定は本体パネルや専用アプリから容易に行えます。

特徴

デュアルMIDIポート

USB Solo Mk2は USB と 5ピンDIN MIDI の両方で同時にデータの送受信ができます。MIDI to CV コンバーターとして動作するスタンダード・モードと、MIDI to CV コンバーターとしての機能に加えて USB MIDI インターフェースとしても機能するインターフェース・モード、これら2つのモードを備えています。

• スタンダード・モード – USB あるいは 5ピンDIN 端子から受信した MIDI データを CV へ変換します。5ピンDIN IN 端子から受信したMIDIデータは、MIDI Thru 端子へ送信されます。
• インターフェース・モード – スタンダード・モードの機能に加えて、USB から受信した MIDI データを 5ピンDIN MIDI Thru 端子へ送信します。同様に、5ピンDIN MIDI IN 端子から受信した MIDI データを USB へと送信します。

高性能 MIDI-CV 変換

CV 出力には高精度な16bit D/A コンバーターを採用し、安定したピッチと滑らかなモジュレーションを実現しています。CV および GATE 出力に加え、3系統の補助出力を MIDI コントローラーへ割り当て可能で、CV制御に対応したシンセサイザーのフィルターカットオフなどを制御できます。

ほぼすべてのCV使用シンセに対応

柔軟なCV/Gate設定により、多くのCV対応シンセサイザーに対応します。

• CV – 1~1.5 V/Oct または Hz/V
• GATE – 5V/10V/15Vのゲート信号、または 5V/10V/15Vのプルアップ付き あるいはプルアップなしの S-Trigger信号

DIN Sync / Sync24 出力

MIDI Thru 端子は以下の同期出力として再割り当て可能です。

• DIN Sync / Sync24
• 24PPQN（Rolandドラムマシン、MC-202向け）
• 48PPQN（Linn、Oberheim、一部Korgドラムマシン向け）
• MIDIクロックを1〜12PPQNへ分周可能

ピッチCV生成機能

指定したMIDIチャンネルで受信したノート情報からピッチCVを生成します。複数のノートを受信した場合の優先順位を設定可能です。

• 3種のノート優先モード – 最新ノート優先（New Note Priority）、最低音優先（Low Note Priority）、最高音優先（High Note Priority）
• ピッチベンド範囲 – 最大 ±48半音

LFOによるピッチ変調

ピッチに適用するLFOは以下のMIDI情報で制御できます。

• MIDI CC 0〜119
• アフタータッチ
• ベロシティ
• ピッチベンド

ポルタメント設定

ポルタメント（グライド）は以下の設定に対応しています。

• 常時オン
• 常時オフ
• 自動
• MIDI CC 0〜119による制御

また、以下の方式を選択できます。

• 固定レート（速度指定）
• 固定時間（時間指定）

補助出力（Auxiliary Out）

お使いのシンセサイザーにフィルター・カットオフやVCA音量などの追加CV入力がある場合、USB Soloの3系統の補助出力（Aux Outputs）を使用してそれらを制御できます。各Aux出力には個別のコントローラー割り当てが可能で、さらにいくつかの特殊モードも用意されています。特に Aux 1 は特別な仕様となっており、選択したコントローラーに加えて キーボードスケール や LFO を同時にルーティングできます。例えば、フィルター・カットオフに対してモジュレーションとキーボードトラッキングを同時に送ることが可能です。

各Aux出力で利用可能な制御ソース

• MIDI CC 0～119
• アフタータッチ
• ベロシティ
• ピッチベンド
• クロックディバイダー1
• クロックディバイダー2
• クロック・スタート／ストップ
• ノートトリガー
• ドラムトリガー
• ADSRエンベロープジェネレーター
• オートポルタメント

クロック出力（Clock Output）

Auxコントローラーは、USB Solo内蔵の2系統のクロックディバイダーを利用してアナログクロック出力として使用できます。これにより、多くのドラムマシン、アルペジエーター、シーケンサーとの同期が可能です。

3種のクロック設定 – 24 PPQN, 48 PPQN, MIDIクロックを1～12 PPQNへ分周

さらに、Auxiliary Output 1をクロックのスタート/ストップ信号として設定できます。

内蔵LFO

USB Soloは独自のLFO（低周波発振器）を内蔵しており、CV出力およびAux 1出力へモジュレーションを加えることができます。各出力へ送るLFO量は個別に設定可能で、さまざまなMIDIコントローラーに割り当てられます。初期設定ではLFOはCV出力にルーティングされており、モジュレーションホイール（CC#1）を使用するとビブラート効果が得られます。

LFO仕様

• レート：約0.1Hz ～ 100Hz
• 三角波、ノコギリ波、矩形波(パルス幅10~50%)、サンプル&ホールド から波形選択可能
• MIDIクロック同期対応
• フリーラン動作
• キーオン時リセット可能

LFOアマウントの制御ソース

CV出力およびAux 1出力へ送るLFO量は、それぞれ独立して以下で制御可能です。

• MIDI CC 0～119
• アフタータッチ
• ベロシティ
• ピッチベンド

内蔵ADSRエンベロープ・ジェネレーター

USB Soloは独自のADSRエンベロープジェネレーターを内蔵しており、任意のAux出力へルーティングできます。Attack（アタック）、Decay（ディケイ）、Sustain（サステイン）、Release（リリース）の各パラメーターはMIDI CCで制御可能です。

ノートトリガー

現在選択されているMIDIチャンネルでノートオンを受信すると、トリガーパルスを出力します。これは、エンベロープを動作させるためにゲート信号に加えてトリガーパルスを必要とするシンセサイザー(ARP 2600やその他のARP製ヴィンテージ・シンセサイザー)向けの機能です。

ドラムトリガー

指定したMIDIノートを受信すると、ユーザー設定可能な長さの短いトリガーパルスを出力します。ドラムシンセサイザーのトリガー用途に適しています。また、受信したノートのベロシティによってトリガーレベルが変化します。

オートポルタメント

Roland MC-202用またはTB-303用の5ソケット改造キットと組み合わせて使用することで、レガート演奏時にRoland本体のポルタメント機能を自動的にオンにできます。

USB Solo MkIからの変更点

USB Solo mk2は、Pro Solo mk3と同等の仕様へアップグレードされています。

• USBおよび5ピンDIN MIDIを搭載し、USB MIDIインターフェースとしても使用可能
• Aux 2およびAux 3が連続可変アナログ出力となり、3.5mmジャックソケットで提供
• Aux出力に割り当て可能なコントローラーの種類を拡充
• Aux出力にスルーレート（立ち上がり/立ち下がり時間）調整機能を追加し、コントローラー値の急激な変化を滑らかに調整可能
• 内蔵ADSRエンベロープジェネレーターを搭載（各パラメーターはMIDI CCに割り当て可能）
• デュアルクロックディバイダーを搭載し、異なる出力で同時使用可能（MIDI出力として使用していない場合はDINソケットでも利用可能）
• ドラムトリガーモードを追加。Aux出力をベロシティに応じて変化するトリガーパルス出力として設定でき、それぞれ独自のトリガーノートを割り当て可能
• リトリガー（マルチトリガー）用の可変ゲートオフ時間を搭載
• 32個のプログラムメモリーにより、プリセットの保存・呼び出しが可能
• MIDIプログラムチェンジによるプリセット呼び出しに対応
• 人気の高いシンセサイザー向けのプリセットをあらかじめ搭載
• ピッチベンド範囲を上下48音まで拡張
• アップデート提供時にはSysEx経由でフラッシュアップグレード可能
• 32ビットARMプロセッサーを採用
