GPMX-16

使用例

・ゲーム用のカラフルで大きな押しボタンスイッチを用意してMIDI音源を鳴らす、音色を切り替える。

・小規模の施設や劇場でMIDI (DMX) 対応の照明を簡易コントロールする。

・センサーやスイッチなどを使用したサウンド・インスタレーションを制作する。

・MIDI情報を使用してリレーや照明などその他の電子機器を駆動する。

信頼性の高い堅牢な筐体を持ち、GPIとMIDIという汎用性の高い規格を使用するため、さまざまな施設や設備等に組み込んで使用することも可能です。

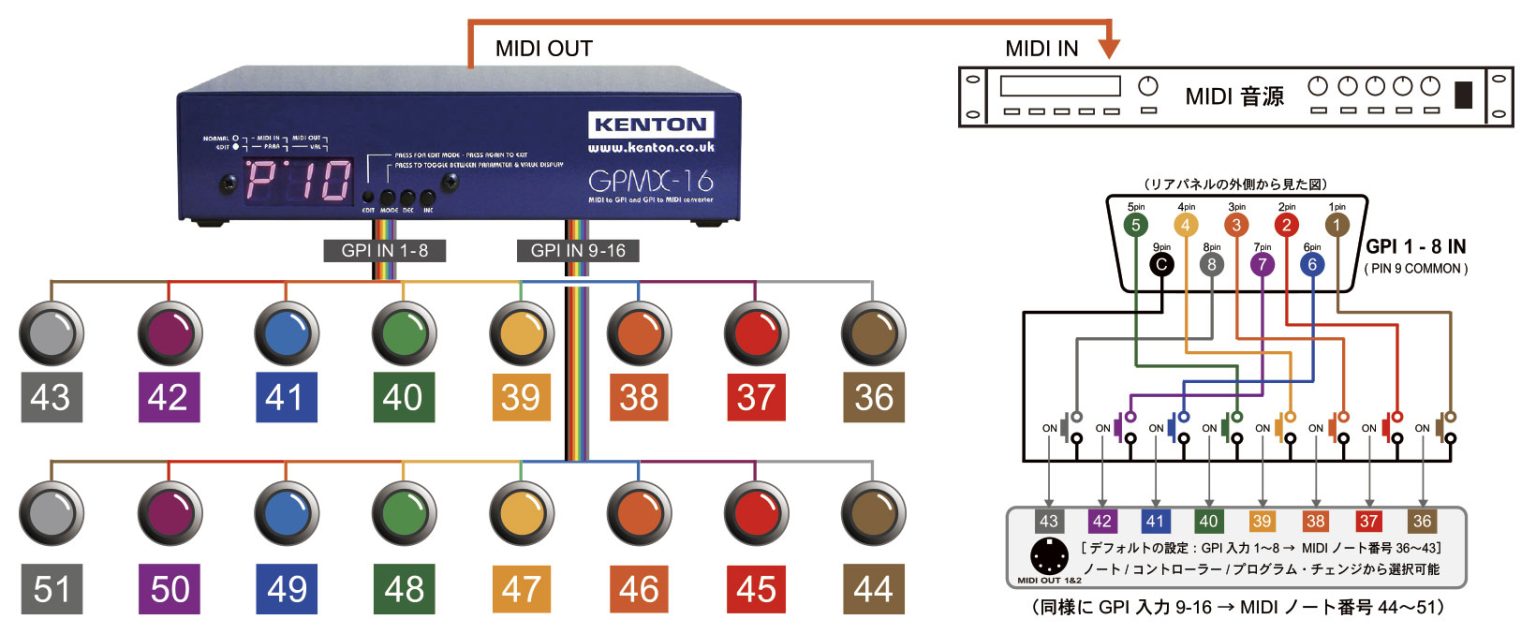

GPI 入力ポートの使用例（デフォルト設定）

GPI 1-8 INとGPI 9-16 INのソケットにそれぞれ8個のボタン（スイッチ）を接続します。デフォルト設定では、MIDIチャンネル1でこれらのボタンにMIDIノート番号36〜43と44〜51が割り当てられており、任意のボタンを押すとGPIM-16から該当する番号のMIDIノート情報が送信され外部のMIDI音源を演奏することができます。

MIDI情報はノート / コントローラー / プログラム・チェンジから選択できます。

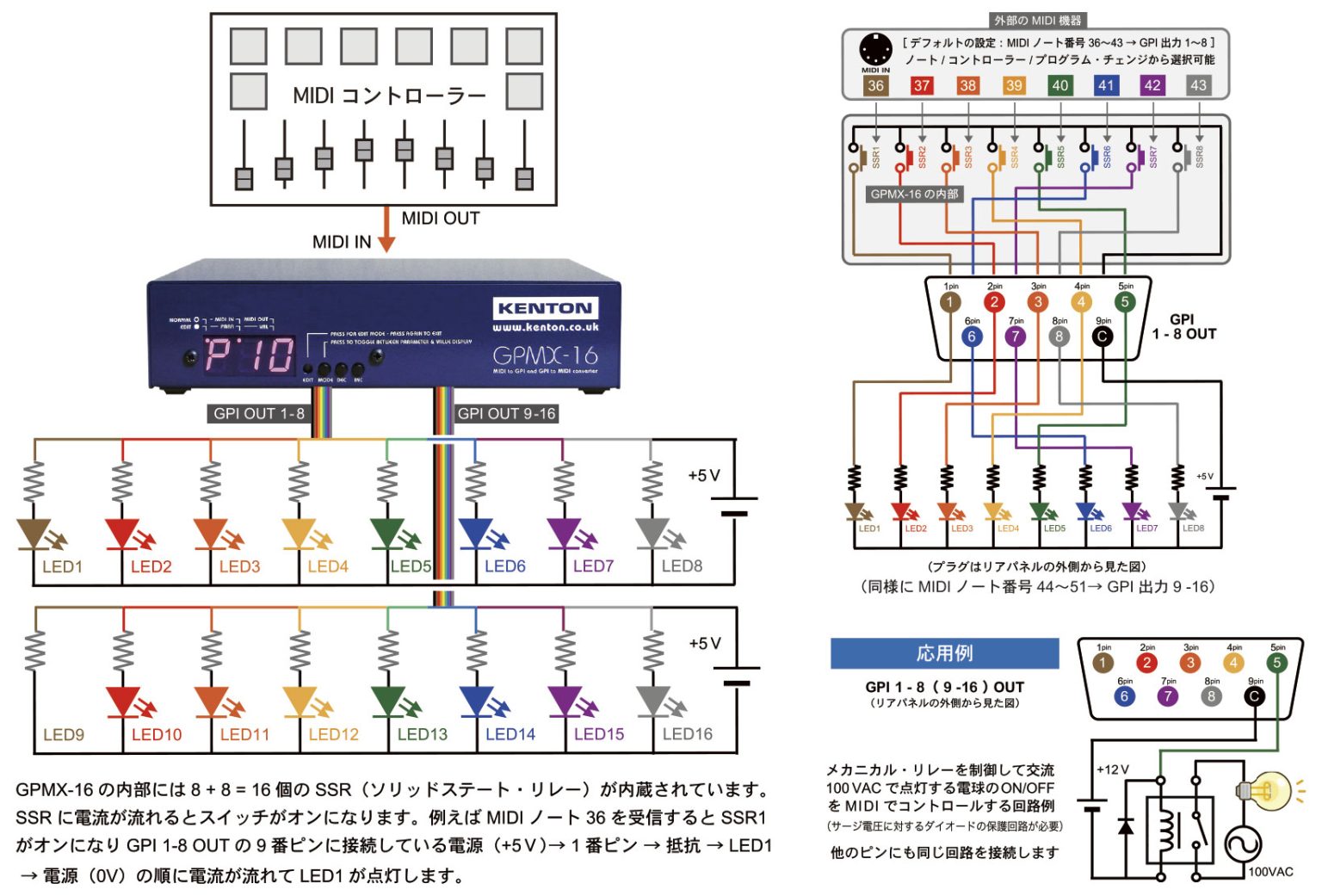

GPI OUTポートの使用例1（デフォルト設定）

GPI 1-8 OUTとGPI 9-16 OUTのプラグにそれぞれ8本の抵抗、8個のLED、+5VDCの電源を接続します。外部のMIDIコントローラーからMIDIチャンネル2でMIDIノート番号36〜43と44〜51の中から任意のMIDIノート情報を送信すると該当するLEDが点灯します。

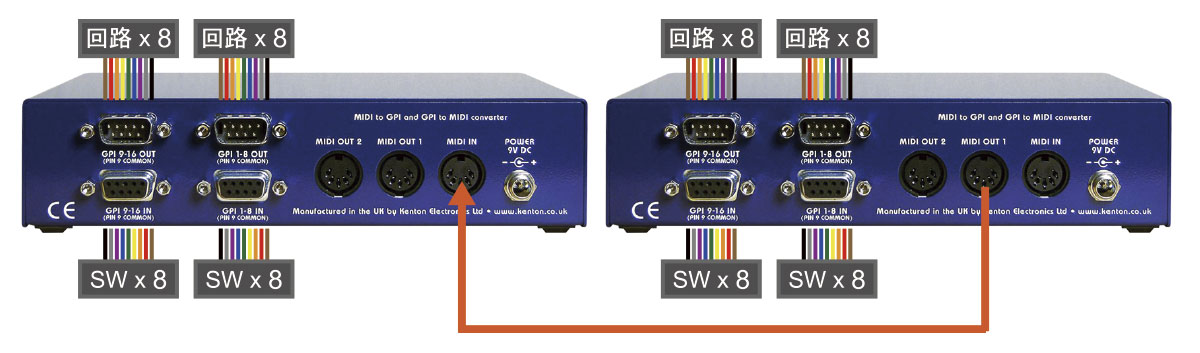

デイジーチェイン接続によるGPI入力ポート / GPI 出力ポートの追加

2台をデイジーチェイン接続してGPI入力ポートのスイッチやGPI出力ポートの回路を最大32個 接続可能。同様に3台48個、4台/64個と無限にGPI入力 / 出力ポートを追加して大規模なシステムを構築可能です。

その他の特徴

・GPMX-16は、4つの9ピンD-Subコネクタを備えたGPI→MIDI / MIDI→GPIコンバータです。

・16系統のGPI (General Purpose Interface) 入力と16系統のGPI出力があり、入力用のD-Subソケットと出力用のD-Subプラグを備えています。

・8つのGPI 入力ポートを持つ各ブロックには、それぞれ1番目に基準となるMIDIノート番号を割り当てることができます。2~8番目には連続するノート番号が自動的に割り当てられます。(初期設定では、第1ブロックが36～43、第2ブロックが44～51に設定されています）。

・MIDIチャンネルは、入力と出力それぞれ個別に設定できます（デフォルト：送信＝ch1、受信＝ch2）。

・GPI入力ポートに接続したスイッチのチャタリング除去のため、デバウンス値を設定できます（範囲：1～100mS、デフォルト：10mS）。

・GPI入力ポートは内部でプルアップされており、入力とグランドが接続されると適切なMIDIノートオン・メッセージが送信されます。グランドへの接続を解放すると、設定が無効の場合を除きノートオフ・メッセージが送信されます。

・GPI出力ポートは、任意の長さのパルス出力（デフォルト）またはMIDIオン／オフ・メッセージでパルスの長さをコントロールが可能です。

・GPI出力ポートはフローティングで、電圧は50V max、電流容量は 100mA max (実効値rmsではありません）の負荷をスイッチング可能です。

・GPI出力ポートは（9ピンD-Subプラグ）の1～8番ピンが出力1～8（または9～16）、9番ピンがコモン(共通)の端子という配置になっています。

・GPI出力ポートの9番ピンのコモン端子は1～8番ピンに対して、正または負どちらにも使用することができます。

・GPMX-16には2つのMIDI アウト端子があり、どちらも同じMIDI情報を伝送します。MIDIイン端子で受信したMIDI情報は、GPI入力ポートのスイッチの状態により生成されたMIDI情報とマージされてMIDIアウト端子に送られます。

・本機には、ユニバーサル・スイッチング電源が付属しています。※注:日本国内での流通の都合、ロックつきのDCジャックは部品として付属します。お客様の任意で使用してください。

・パラメータのエディットは、LEDディスプレイとプッシュボタンを組み合わせて行います。

・設定は不揮発性メモリーに保存されます。誤って設定を変更してしまわないように、エディット・モードのみ凹型のプッシュボタンにてエディットを行います。

MIDIアナライザーモード

・GPIM-16にはMIDIアナライザーモードも用意されています。このモードではマスターキーボードやシーケンサーから出力されているMIDI情報の内容を確認することができるため、GPIM-16は非常に便利なMIDIの診断ツールとしても機能します。

・MIDIノート番号、ベロシティ、コントロール・チェンジ、プログラム・チェンジ、MIDIチャンネルとその値など様々な情報を表示できます。

製品仕様
