ATEM SDI Extreme ISO

このモデルは、ATEM SDI Pro ISOモデルの全機能と、8つのSDI入力および4つのSDI出力を搭載しています。9系統のH.264ビデオストリームをリアルタイムで収録できるので、8系統のクリーンフィード入力とプログラムビデオが得られます。DaVinci Resolveプロジェクトファイルも保存されます。

仕様

接続

ビデオ入力合計

8

出力合計

6

Aux出力合計

4

オーディオ入力合計

3.5mmステレオミニジャック x2

オーディオ出力合計

3.5mmステレオミニジャック x1

タイムコード接続

未対応

SDIビデオ入力

3G-SDI x8（10-bit HD切替可能）。

2chのエンベデッドオーディオ

ビデオ入力再同期

全8入力のSDI入力で対応

フレームレート/フォーマットコンバーター

全8入力のSDI入力で対応

SDIプログラム出力

4

イーサネット

イーサネットは10/100/1000 BASE-Tをサポート（ライブ配信、ソフトウェアコントロール、ソフトウェアアップデート、直接/ネットワーク経由でのパネル接続用）

コンピューターインターフェース

USBタイプC 3.1 Gen1 x2（外付けドライブ収録、ウェブカム出力、ソフトウェアコントロール、ソフトウェアアップデート、パネル接続用）

フォーマット

HDビデオ入力フォーマット

720p50、720p59.94、720p60

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

1080i50、1080i59.94、1080i60

HDビデオ出力フォーマット

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

ビデオ配信フォーマット

1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

Ultra HDビデオフォーマット

未対応

ビデオサンプリング

4:2:2 YUV

色精度

10-bit

カラースペース

Rec. 709

カラースペース変換

ハードウェアベースのリアルタイム

製品仕様

アップストリームキーヤー

4

ダウンストリームキーヤー

2

Advanced Chroma Keyer

4つまで

リニア/ルマキーヤー

4つまで

トランジションキーヤー

DVEのみ

レイヤー数

9

パターンジェネレーター

5

カラージェネレーター

2

ボーダー/ドロップシャドウ付きDVE

2

インターフェース

モニターの最低解像度 1366 x 768

オーディオ

オーディオミキサー

2チャンネルミキサー x11入力。

On/Off/Audio-Follow-Videoをチャンネルごとに選択、ゲインコントロールをチャンネルごとに調整。

レベルおよびピークを測定。加えて、新しいFairlightオーディオエンハンサー （コンプレッサー、ゲート、リミッター、6バンドのパラメトリックEQ）、マスターゲインコントロール。

アナログ入力

アンバランスステレオ

アナログ入力遅延

最大8フレーム

入力インピーダンス

1.8k

最大入力レベル

+6dBV

プラグインパワーマイク

3.5mmミニジャック両方で対応

ストリーミング

直接配信

ATEM SDI Extreme ISOは、イーサネット経由でReal Time Messaging Protocol (RTMP) またはUSB-C経由で共有のモバイルインターネット接続を使用した、直接ライブ配信を実行可能

収録

ビデオとオーディオの直接収録

USB-C 3.1 Gen 1拡張ポートで外付けメディアに直接収録可能

ビデオ収録

SDI個別収録（ISO）入力 x8。H.264の.mp4ファイル、ATEMビデオフォーマットで最大70Mb/s、AACオーディオ付き。

プログラム出力 x1。H.264の.mp4ファイル、配信品質設定およびATEMビデオフォーマットに対応、AACオーディオ付き。

オーディオ収録

2chオーディオ入力 x10。個別の24-bit 48KHzの.wavファイルとして収録。アナログ2chオーディオ入力 x2とSDI 2chエンベデッドオーディオ入力 x8

スイッチング

プログラムのスイッチングは、DaVinci Resolveプロジェクトファイル（.drp）として収録

メディアのフォーマット

exFAT（Windows/Mac）またはHFS+（Mac）ファイルシステムにフォーマットしたメディアをサポート

マルチビューモニタリング

マルチビューモニタリング

16、13、10、7、4ビューに設定可能（プログラム、プレビュー、8つのSDI入力、SuperSource、クリーンフィード、メディアプレーヤー、配信ステータス、収録ステータス、オーディオメーター）

マルチビュー・ビデオフォーマット

HD

メディアプレーヤー

メディアプレーヤー

2

チャンネル

各メディアプレーヤーにフィル＆キー

メディアプールのスチルイメージ容量

20（フィル＆キー付き）

メディアプールのスチルイメージフォーマット

PNG、TGA、BMP、GIF、JPEG、TIFF

コントロール

コントロールパネル

内蔵コントロールパネル。カメラコントロールに対応したソフトウェアコントロールパネルを同梱。オプションのハードウェアパネルをサポート。

コントロールパネル接続

イーサネットは10/100/1000 BASE-Tをサポート。イーサネットを使用して、パネルと筐体を直接、またはネットワーク経由で接続。ATEM SDI Extreme ISOは、USB-Cでの直接接続に対応。イーサネットまたはUSB-C経由でソフトウェアアップデートが可能。

コントロールパネル互換

ATEM Software Controlパネルを同梱。ATEM 1 M/E Advanced Panel、ATEM 2 M/E Advanced Panel、ATEM 4 M/E Advanced Panelと互換。ATEM SDI Extreme ISOは、Videohub Smart Control ProおよびVideohub Master Control Proを使った、ソースから送信先へのルーティングをBlackmagic Videohub Hardware Panel Setupユーティリティでコンフィギュレーション可能

同梱コントロールパネル

ATEM Software Controlパネルを無償で同梱（Mac 11.0 Big Sur、Mac 12.0 Montereyまたはそれ以降のバージョン、Windows 10 64-bitまたはWindows 11）

ソフトウェア

ソフトウェアアップデート

Mac OS XまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Switcher Utilityを同梱

コンフィギュレーション

ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Switcher Utilityで設定。

オペレーティングシステム

Mac 11.0 Big Sur、Mac 12.0 Monterey あるいはそれ以降のバージョン

Windows 10 64-bit

Windows 11

電源条件

電源

外部12V電源 x1。

使用電力

36W

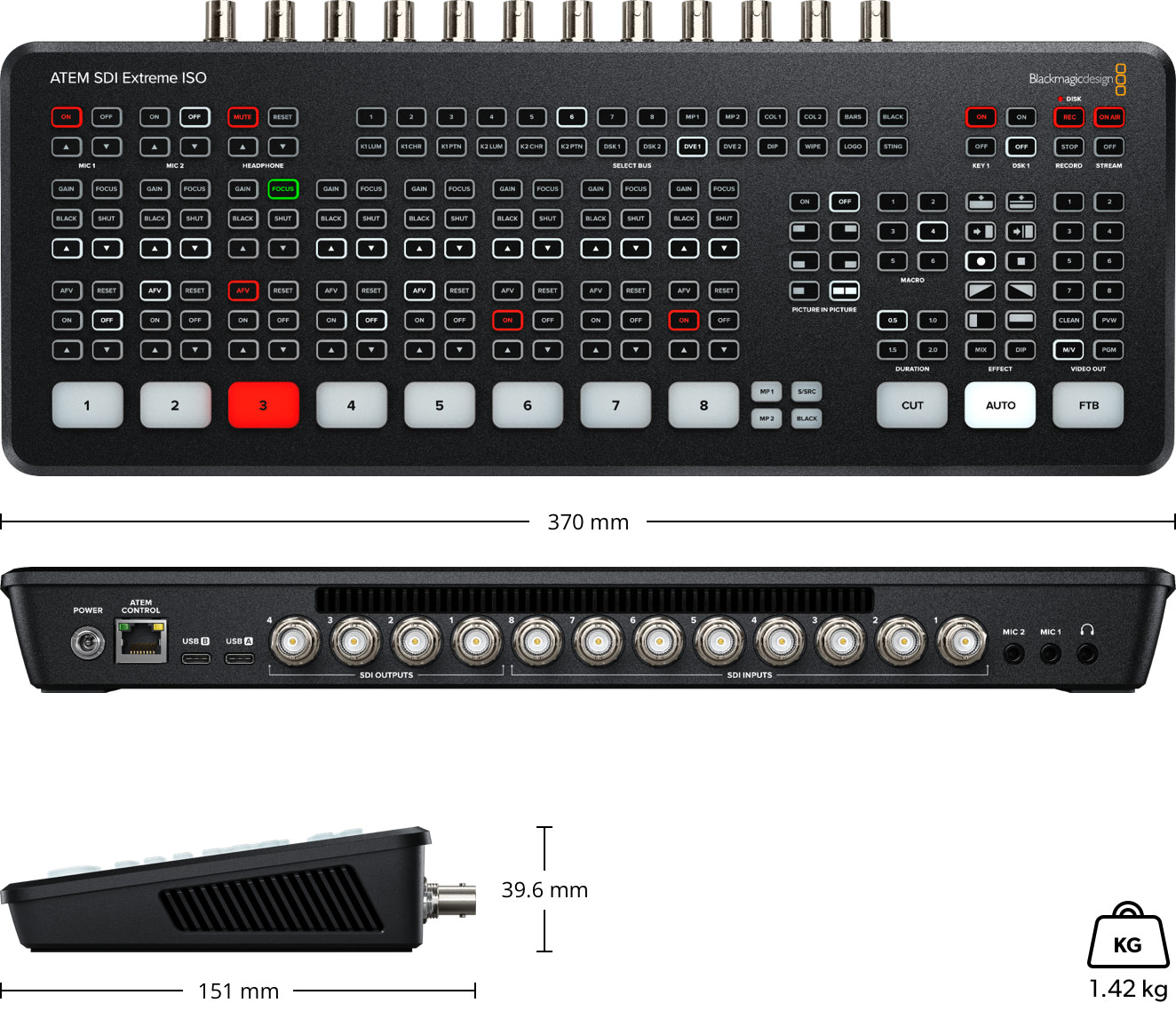

サイズ

作動環境

作動温度

5°〜40°C（41°〜104°F）

保管温度

-10°〜60°C（14°〜140°F）

相対湿度

0%〜90%（結露なし）

同梱物

ATEM SDI Extreme ISO

外部12V DC電源（国際ソケットアダプター）

保証

12ヶ月限定メーカー保証
