_CALYPSO

Wes Audio _CALYPSO（カリプソ）は、API500フォーマットで動作する8チャネルの高品位なAD/DAコンバーターを備えるインターフェースです。

WesAudioが提唱するng500規格の電源ラック（TITAN）の内部オーディオバスであるI.A.C.（Internal Audio Connector）によって様々なルーティングの利便性があります。

もちろん標準的なAPI500互換の電源ラックでも、2つのDB25コネクタを利用する事で様々なコネクションが可能になります。

Feartures

・24ビット変換

・サポートされているサンプルレート：44.1kHz、48kHz、88.2kHz（SMUX）、96kHz（SMUX）

・超低ジッタクロック

・ワードクロックIN / OUT

・IACコネクタを介した_TITANとの完全統合（すべての信号をシャーシとの間でルーティングする必要があります）

・2つのDB25コネクタにより、500シリーズシャーシとの統合が可能

・2つのコンバーターのリファレンスレベル (+4dBu / -10dBV)

・LCDスクリーンとチャンネルメータリング

- GCon - 最先端のハイスピードUSB/Ethernetプロトコル採用

- コンピューターとのUSB接続

- AAX/VST2/VST3/AU (MAC/PC) コントロール・プラグイン

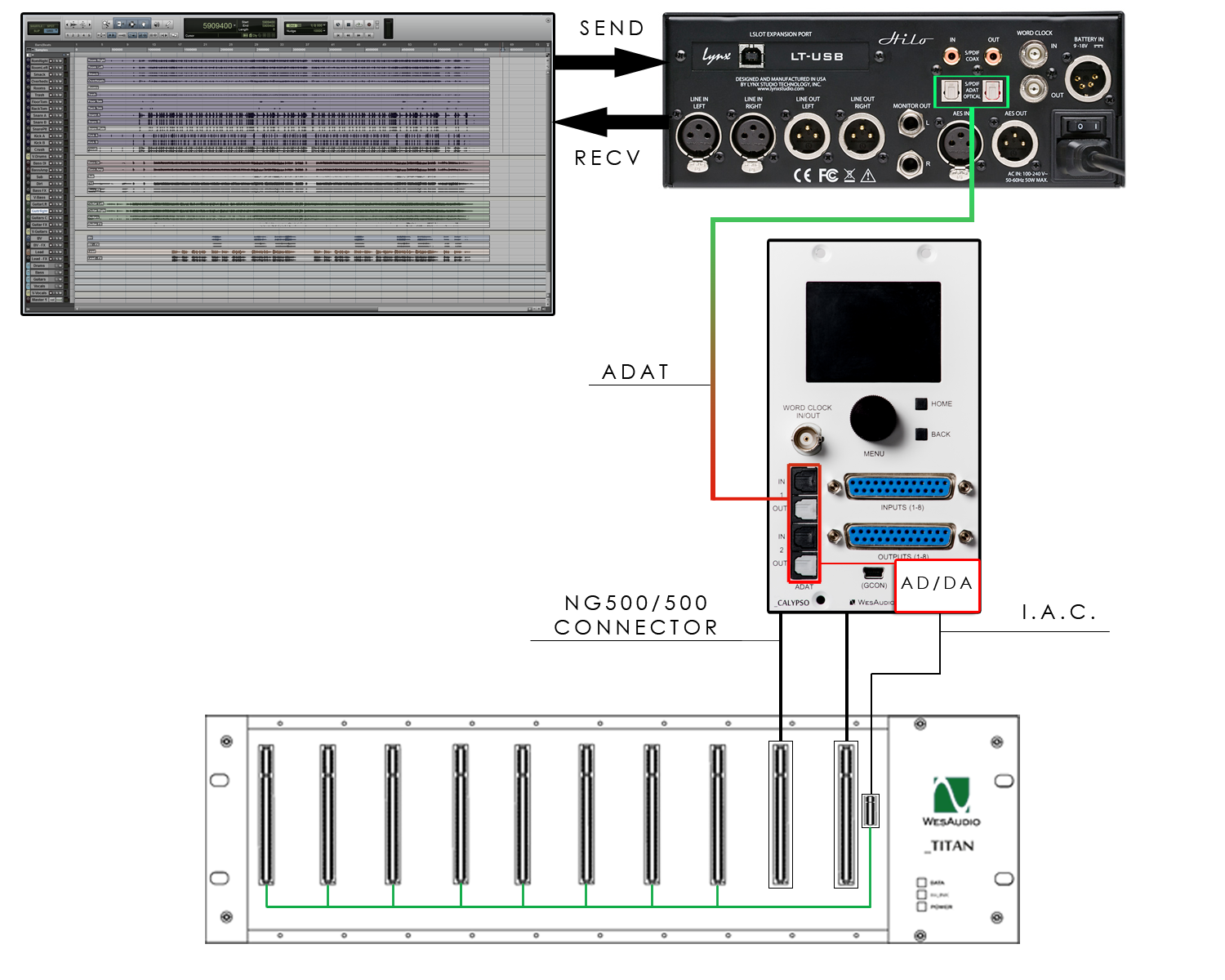

セットアップ例

_TITAN電源ラックの内部オーディオコネクター（I.A.C.）を利用する事でシステムを統括し、ほとんど配線のないフレキシブルなセットアップを可能にします。

標準的なAPI500電源ラックでも使用できます

_CALYPSOは、標準のAPI500シリーズエンクロージャでも動作するように設計されています。

その場合、フロントパネルのDB-25コネクタを使用して、シャーシとの間でオーディオ信号をルーティングできます。DB-25コネクタは、外部機器との間で音声信号をルーティングするためにも使用できます！

I.A.C.のリコールに使用できる便利なプラグイン！

_CALYPSOでは、すべてのng500ユニットをVST2 / VST3 / AAX / AUプラグインと統合できます。

電源ラックに_TITANを使用することで内部オーディオコネクターのI.A.Cをマネージメントできます。 つまり、各モジュールへの入力ソースを管理し、リアパネルのXLR入力、または_CALYPSOのI.A.Cにダイレクト接続可能です。

この事でDAWセッションにおいて、異なる信号ルーティングをトータルリコールできるようになり、セッションごとのセットアップが容易になります！

・便利なメーター表示

・完全なユニットコントロール

・ I.A.C. のトータルリコールとマネージメント

・ DAWセッションに基づいたサンプルレートの選択

LCDディスプレイとメータリング

_CALYPSOには様々な情報を的確に確認できるLCDディスプレイが装備されています。

1）チャンネル番号

2）メーター-_CALYPSOは非常に高速で正確なPPM計測をサポートします

3）クリップインジケータ

4）現在アクティブなサンプルレート設定

5）サンプルレート設定のソース

6）クロックソース

7）クロック同期ステータス

8）H-LINK – DAWプラグインがこの特定のハードウェアインスタンスに接続されているかどうかを示します。

レコーディングとHWインサート・ミキシングモードのセットアップ例

HWインサートモードとユニットチェイン接続例

_CALYPSO と アウトボード機材の接続例

製品仕様

消費電力	150mA per rail
寸法	76x133x158mm
入力(ADC)	Freq. response – 20Hz-20kHzm +/- 0.1dB THD+N (unweighted): -108dB (0.0004%) Dynamic range (unweighted): 116dB Gain Settings: +4 dBu / –10 dBV (selectable per input) Maximum Input Level: (+4 dBu) +20 dBu Input Impedance: 10K Ohms Connector type: DB25/IAC
出力(DAC)	Freq. response – 20Hz-20kHzm +/- 0.1dB THD+N (unweighted): -105dB (0.0005%) Dynamic range (unweighted): 115dB Gain Settings: +4 dBu / –10 dBV (selectable per output) Maximum Output level: (+4 dBu) +20dBu Output Impedance: 100 Ohms Connector type: DB25/IAC
System Requirements	最新のMAC/WIN OS、Pro Tools, Cubase, Nuendo , Reaper, Studio One , Ableton , Logic Pro などのソフトウェアからのプラグイン対応状況はこちらをご覧ください。
コントロール・プラグインのダウンロード	最新のWesAudioのソフトウェアーは無償でこちらからダウンロード頂けます。 MAC/WIN専用のソフトウェアが用意されており、パッケージには以下が含まれています。 – AAX/AAX DSP/VST3/VST2/AU プラグイン・コントロール・ソフトウェア – ハードウェアの自動アップデート・プログラム – GConマネージャー – WesAudioデバイスの設定を行えます。
	※ng500シリーズに関するご注意: API500シリーズとの互換性についての注意事項がございます。 こちらをご参照下さい
