IOS-XL

DiGiGrid IOS-XLは、DAWシステムを大幅に拡張する、新世代のオーディオインターフェイス・システムです。

・CPUのプラグイン処理を大幅に増強する

・複数台のコンピューターでインターフェイスを共有する

・複数台のSoundGridインターフェイスを追加する

・コンピューターと長距離接続を行う（最大70m）

様々な機能を搭載し、これまでにないDAWのシステム構築が行えます。

プラグイン処理能力を追加するSoundGrid DSPサーバーを内蔵し、背面パネルには豊富なアナログとデジタルの入出力を装備したオーディオ・インターフェイスです。プロフェッショナルのシステムから、個人の制作環境まで、ネイティブDAW（Logic、Cubase、Nuendo、Ableton、Pro Tools Nativeなど）ユーザー向けのオールインワン・ソリューションです。

SoundGrid Studioソフトウェアにより、100種類以上のSoundGrid対応のWavesとサードパーティーのプラグインを使って、ミックスとモニタリングをリアルタイムで、0.8ミリ秒という非常に低いレイテンシーで実現します。

ライブサウンド用途では、Waves LV1やMultiRackをIOS上のSoundGridサーバーで動作させ、コンピューターとIOS-XLだけで、多種多様なSoundGridプラグインが動作するライブサウンド・コンソールまたはエフェクトラックとして使うことができます。

★プレミアムなマイクプリアンプ

良いマイクプリアンプには2つのタスクがあります。

・マイクからの小さな信号を忠実に増幅する

・ケーブルノイズや、様々な電波などからの混入を防ぐ

過酷な条件下でも使用できる、低ノイズの高性能なプリアンプを開発するには、長い期間と大きな開発費を要します。このため、DiGiGridインターフェイスは、定評のあるDiGiCo社製の最先端マイクプリアンプを搭載しています。

このマイクプリアンプはハイエンド・コンソールと同じ回路を採用し、耐久性に優れ、過酷な環境でもデリケートなマイクレベルの信号を、原音忠実に増幅します。

ライブ会場で長いケーブルを使用すると、電波干渉を拾うのに最適なアンテナにもなってしまいますが、これらを排除し、-20 dBから+60dBまでの滑らかなゲインを供給します。

そして、デジタル制御によるゲインコントロールは、ダイナミックレンジとS/N比をより厳密に最適化でき、Ethernet接続の利点を活かした離れた場所からの設定も行えます。

DiGiGridインターフェイスのマイクプリアンプはハイエンド・コンソールと同じ回路を採用し、耐久性に優れ、過酷な環境でも、デリケートなマイクレベルの信号を、原音忠実に増幅します。

スタジオレコーディングからライブレコーディング、プロセスまでプロフェッショナルな現場で対応できる高品位なマイクプリアンプを搭載しています。

★高解像度AD/DAコンバーター

DiGiGridインターフェイスは、ハイグレードなAD/DAコンバーターを搭載、ワイドなダイナミックレンジで入力信号を忠実に変換します。

Burr Brown社製のコンバーターを使用し、マルチビット・デジタルシグマ変換によって123dBのインプットダイナミックレンジを供給します。

★ネットワーク接続

コンピュータとは、汎用のEthernetケーブルにて接続。最大75mの長距離接続や、Ethernet Hubを使用することで、最大8台までのSoundGrid対応インターフェイス、コンピュータが接続可能です。

複数のコンピュータで1台のIOSを共有したり、コンピュータ同士の接続、I/Oの追加も簡単に行えます。また、IOSには4ポートのEthernet端子を搭載しているので、4台までのコンピューター、インターフェイスが直接接続可能です。

★サーバー

Intel Corei7のSoundGridサーバーを内蔵、プラグインをMacやWindows PCのCPUではなく、このSoundGridサーバーでプロセスさせ、より多くのプラグインを超低レイテンシーで使用可能。

SSL G-Channelが最大512個、C6 Multiband Compressorが最大173個など*、実質コンピューター2台分のプロセスが可能になります。 *mono、44.1kHz

そしてプロセスレイテンシー0.8msecにより、レコーディング時の掛け録りや、モニターエフェクトにもコンピューターへの負荷をかけずに対応プラグイン（Waves、Sonnox、Flux::、Plugin Allianceなど）が使用できます。

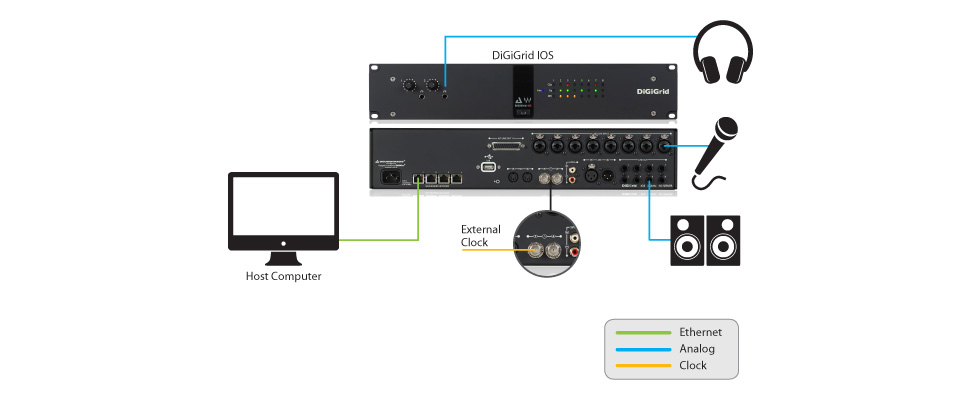

★ネイティブDAWにDiGiGrid IOSを接続

プラグインをIOS内蔵のSoundGridサーバーで処理

スタジオでの基本的なセットアップ例です。ネイティブDAWがインストールされたコンピューターに、マイク、楽器、ヘッドフォン、モニタースピーカーを接続しています。

SoundGrid DSPサーバーを内蔵したDiGiGrid IOSを加えることで、コンピューターのCPUのオーディオ・プロセシング負荷を軽減し、よりパワフルなプロセシング能力をDAWに追加します。

StudioRackプラグインはeMotion STミキサーと連動して使うことができるので、レコーディングとモニタリングも非常に低いレイテンシーで作業でき、同時に使用可能なプラグイン数が飛躍的に増加します。

・DiGiGrid IOS

・ネイティブDAWがインストールされたコンピューター

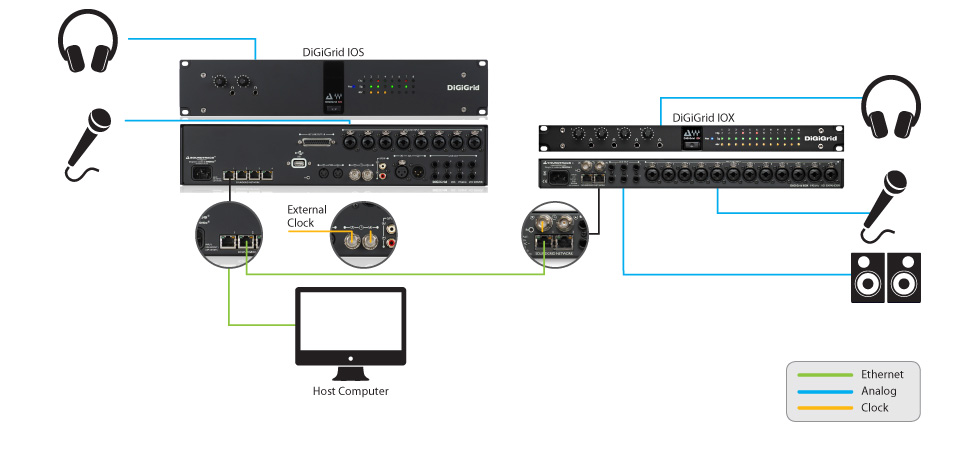

★1台のコンピューターとDAW、I/OとDSPサーバー、拡張用のI/Oユニット

大量のプラグインをほぼゼロ・レイテンシーで使いながら、ミックス、レコーディング、モニターが可能なシステムのセットアップ例です。付属のeMotionミキサーを使うことで、DAWミックスからカスタムでヘッドホン出力用のミックスを作ることもできます。このeMotionから最大64個までのStudioRackにもアクセス可能です。

・DAW（Pro Tools、Nuendo、Cubase、Logic、など）とSoundGrid Studioがインストールされたコンピューター

・マルチ入力を装備したSoundGrid I/Oデバイスとサーバー ‒ DiGiGrid IOS

・入出力拡張用のSoundGrid I/O ‒ DiGiGrid IOX

DiGiGrid IOXを、DiGiGrid IOSに1本のCat 6またはCat 5e Ethernetケーブルで接続するだけで、12系統のブロードキャスト品質マイクプリアンプ、ライン出力x6、独立したヘッドフォン出力x4を簡単に増設可能です。

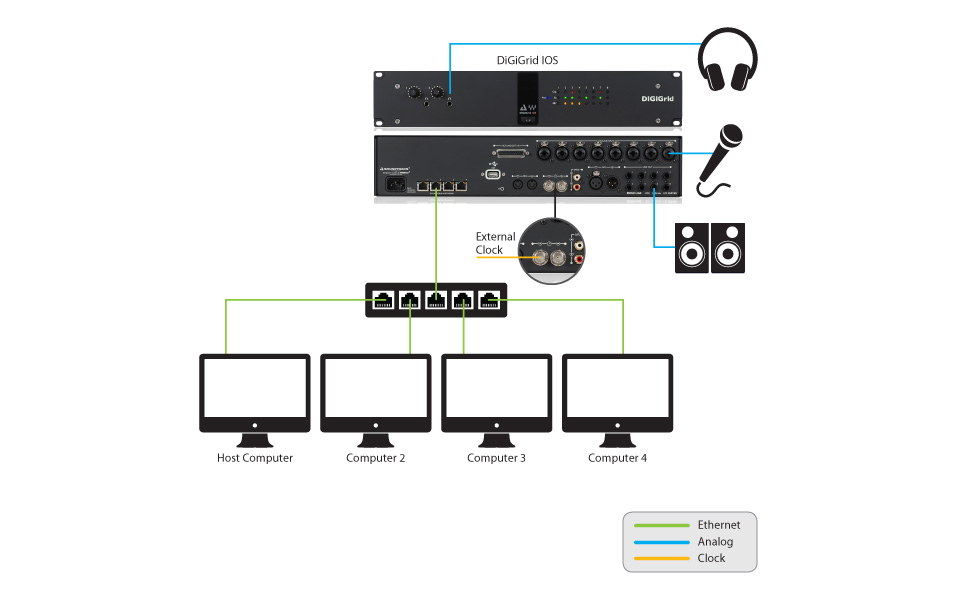

★1台のDiGiGrid IOSを使って、同時に複数のDAWでミックスする

複数のDAWを同時に走らせ、リアルタイムでミックスを行う場合の接続例です。

・DiGiGrid IOS

・ネイティブDAWがインストールされたMacまたはPC

・2台目のMac/PC ‒ ネイティブDAW（例：Pro Tools Native）

・3台目のMac/PC ‒ ネイティブDAW（例：Ableton Live）

・4台目のMac/PC ‒ ネイティブDAW（例：Cubase）

・1GBネットワーク・スイッチ

SoundGridネットワークに接続された各コンピューターには、Sound GridのASIOまたはCoreAudioドライバーがインストールされ、ネットワークにオーディオ信号をストリーミングしています。この場合、メインのホストになるコンピューターのSoundGrid Studioアプリケーションで、すべてのコンピューターのASIO/CoreAudioドライバーの入出力と、相互の信号の流れ（パッチ） を設定します。

ハードウェア

DiGiGrid IOSは、DAWシステムのプラグイン処理能力を追加する、SoundGrid DSPサーバーを内蔵し、背面パネルには豊富なアナログとデジタルの入出力を装備したオーディオ・インターフェイスです。プロフェッショナルのシステムから、個人の制作環境まで、ネイティブDAW（Logic、Cubase、Nuendo、Ableton、Pro Tools Nativeなど）ユーザー向けのオールインワン・ソリュー ションです。

SoundGrid Studio Systemソフトウェアにより、100種類以上のSoundGrid対応のWavesとサードパーティーのプラグインを使って、ミックスとモニタリングをリアルタイムで、0.8ミリ秒という非常に低いレイテンシーで実現します。

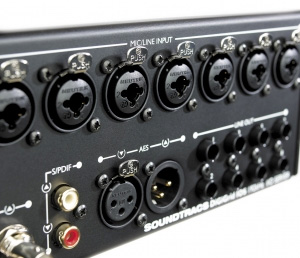

DiGiGrid IOSは、ブロードキャスト／スタジオ品質のプリアンプを装備したマイク/ライン入力 x8、ライン出力 x 8、ヘッドフォン出力 x 2、MIDI入出力、S/PDIF、AES/EBU入出力を背面パネルに装備しています。IOSはネットワーク・スイッチの機能も内蔵しており、追加のSoundGrid対応の機器を繋げるときも、必要なのはCat 5e/Cat6 Ethernetケーブル1本だけです。

概要

・SoundGrid DSPサーバーを内蔵（SoundGrid Exremeサーバーに相当するパワー）

・マイク/ライン入力（XLR/TRSコンボ）x 8

・ライン出力（TRSまたはD-Sub25）x 8

・SoundGridポート（RJ45） x 4

・デジタル出力（AES（XLR）またはS/PDIF（ピン））x 1

・AES / S/PDIF入力のサンプル・レート変換 x 1

・アナログ・レベルノブ付きヘッドフォン出力 x 2

・AC電源入力

・USBポート（ソフトウェアのアップグレード、テクニカル・サポート用）

・2Uラックマウント・サイズ

・44.1、48、88.2、96、176.4*、192*kHzのサンプルレートに対応（176.4と192 kHzはソフトウェアのアップグレードで今後対応予定）

・ワードクロック入出力

・ワードクロック入力、AES/EBU、S/PDIF、SoundGird（SoE）、インターナル経由のクロック同期

・MIDI入出力 x 1

・リセット・スイッチ

◎Aアナログ入力のスペック

マイク入力インピーダンス：2K5 ohms

ファンタム電源：48V

ライン入力インピーダンス：8K0 ohms

マイクのゲイン・レンジ：-20 ～ +60 dB、0.5 dBステップ

ラインのゲイン・レンジ：-30 ～ +50 dB、0.5 dBステップ

マイクの最大入力レベル：+26 dBu

ラインの最大入力レベル：+36 dBu

等価雑音レベル：> -126 dB (150 ohmソース、ゲイン+60 dB)

高調波歪み：typ. < 0.01% @ ユニティー・ゲイン、10 dBu入力 @ 1 kHz

クロストーク： 90dB以下（40Hz～15kHz）

アナログ出力のスペック

最大ライン出力レベル：+22dBu

残留出力ノイズ：<90dB（20Hz ～ 20kHz）

周波数特性：+/-0.5 dB（20 Hz ～ 20 kHz）

出力インピーダンス：50Ω

クロストーク：90dB以下（40Hz～15kHz）

高調波歪み： < 0.01% @ ユニティー・ゲイン, 10 dBu入力 @ 1 kHz

ソフトウェア

DiGiGrid IOSには、Wavesが提供するSoundGrid Studio Systemソフトウェアが付属しています。

IOSのインストーラーには、SoundGrid ASIO/CoreAudioドライバー、SoundGrid Studio アプリケーション、eMotion STミキサー、StudioRackとIOSのコントロール・パネルが 含まれています。

SoundGrid Studio Systemに含まれるソフトウェア

SoundGrid Studioアプリケーション – ホスト・コンピューターでSoundGridネットワークを管理

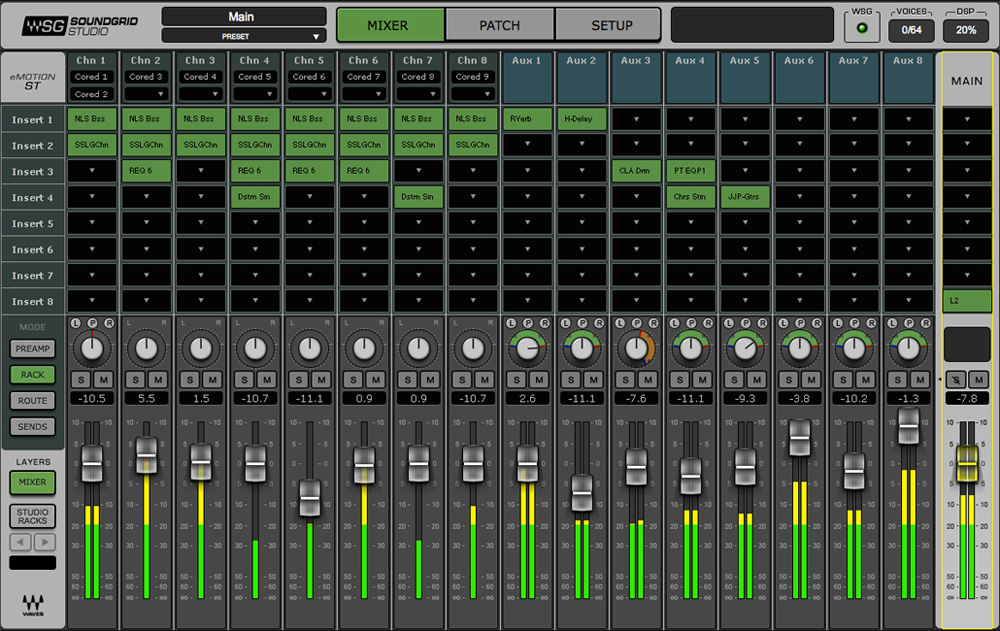

eMotion ST Mixer – トラッキング、リハーサル時のレコーディング、ミキシング、低レイテンシー・モニタリングに、プラグインをリアルタイムで動作

StudioRack – プラグインのチェインをプリセットとともに保存、ロードするプラグイン。SoundGrid DSPサーバーで、DAWのプラグインを処理

SoundGrid ASIO/Core Audio – あらゆるDAWをSoundGridネットワークに接続するソフトウェアI/O

SoundGrid Studio Systemがもたらすパワー

リアルタイム・プロセシング – 数百個のプラグインをリアルタイムで処理

低レイテンシー・モニタリング – ゼロに近いレイテンシーで、プラグインを使ったトラッキングとリハーサルが可能

ネットワーキング – ネットワーク・ハブを中心として、すべてのI/OとDAWを接続

シームレスな統合環境 – SoundGrid ASIO/Core Audioドライバーを使って、複数のDAWを接続

オープンな設計 – SoundGrid対応のWavesとサードパーティーのプラグインが動作

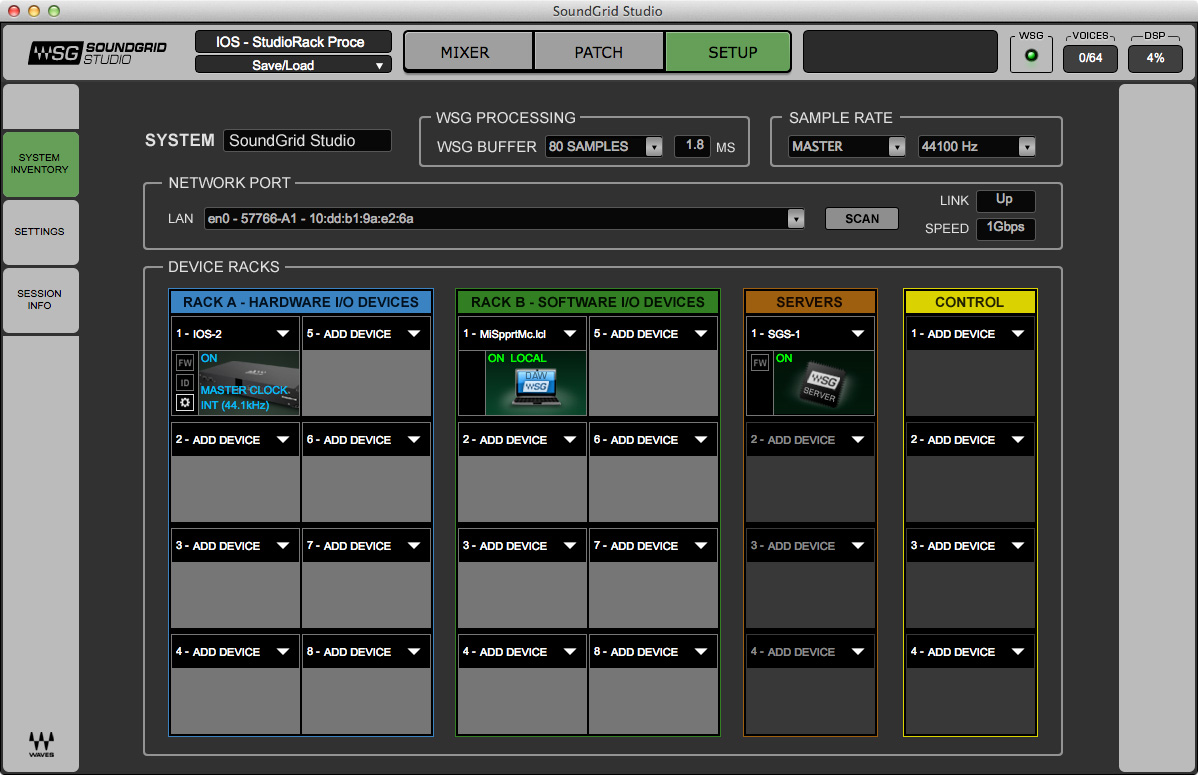

SoundGrid Studioアプリケーション

SoundGrid Studio Systemは、すべてのDAWとDiGiGrid I/O（またはその他のSoundGrid対応機器）の設定、コントロールを行うソフトウェアです。シンプルにDAWにDiGiGrid I/Oを1台接続することから、複数台のホスト・コンピューター、I/O、SoundGrid DSPサーバーを組み合わせた大規模なネットワークまで、縦横無尽に接続、設定が行えます。

IOS XLや対応のインターフェイスのファンタム電源やゲイン設定も本アプリケーションから行えます。離れた場所にI/Oを設置しても、手元のPC上でゲインやパッチを設定できます。また、内包するeMotion STミキサーは、8In/8バスの最大16Chミキサー機能を搭載。IOS XLのサーバー機能ミキサー内でのエフェクト処理も可能。

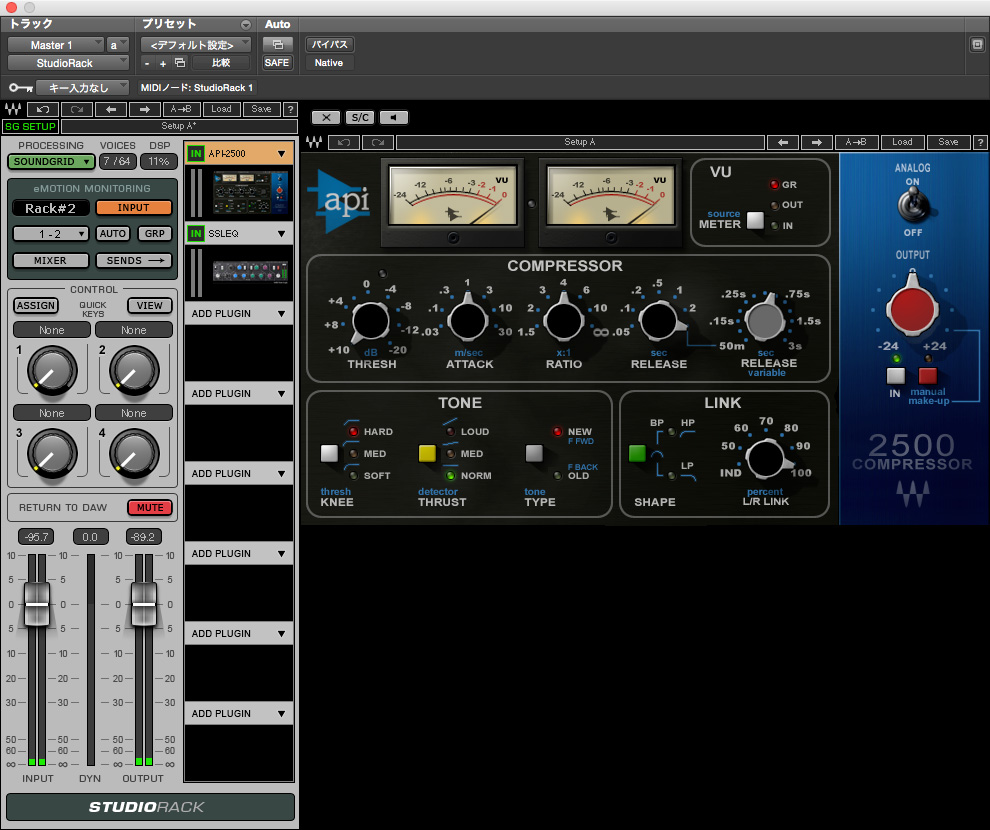

StudioRackプラグイン

StudioRackはプラグインをチェインするソフトウェアの「エフェクトラック」です。AU、VST、AAXに対応し、多くのDAWに対応。コンピューターのCPUとSoundGrid DSPサーバー間を任意に切り替えることができ、CPU、ネイティブ処理を切り替えても、アサインしたプラグインは同じ設定状態を保ちます。

ラック内では8つの対応プラグインがアサインでき、プラグラインのアサインとパラメーター設定を含む情報もプリセットとして保存可能。よく使うエフェクトチェーンなど、オリジナルのプラグイン処理の管理もスムーズに行えます。
