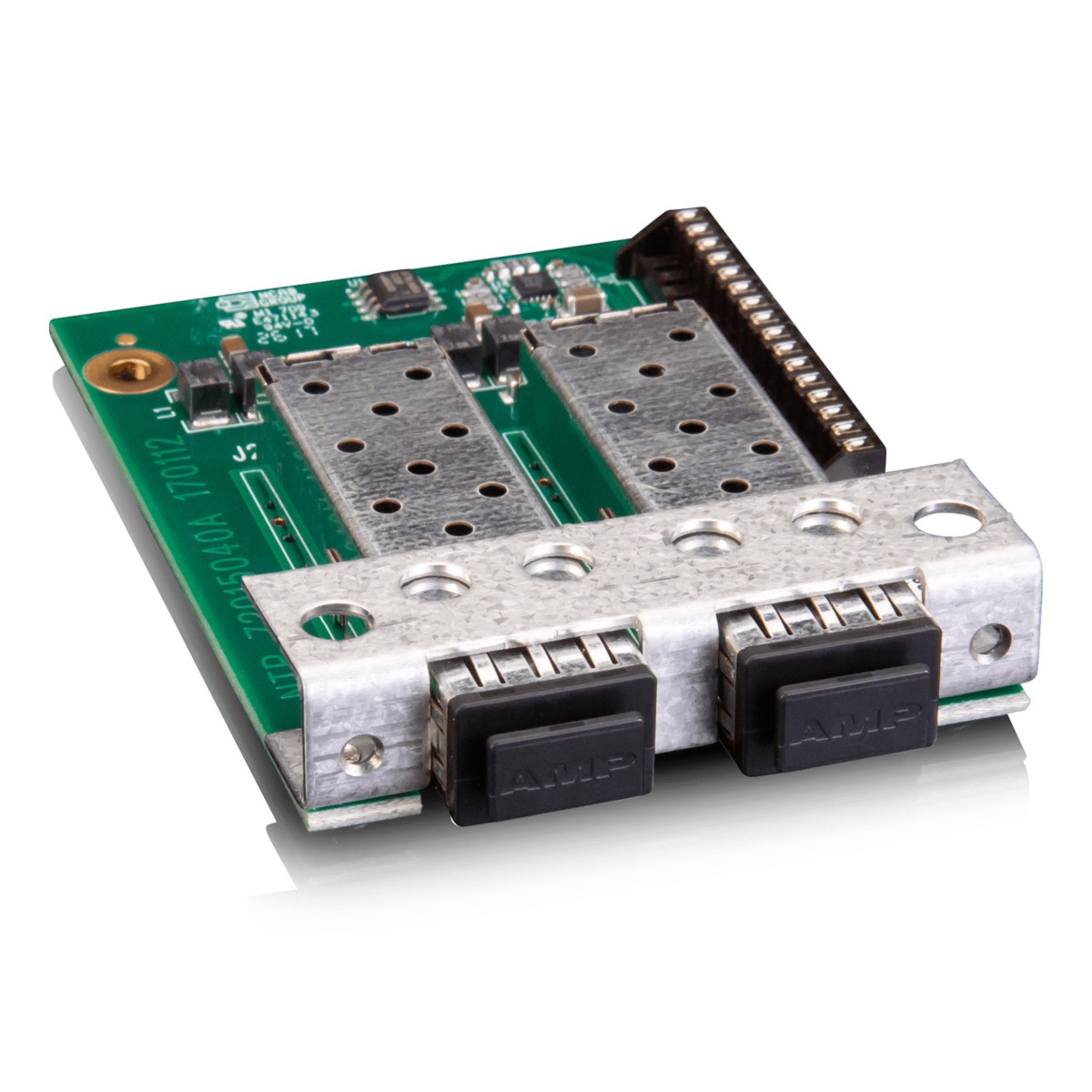

Pro Tools | MTRX MADI Module for Base Unit

Pro Tools MTRXベースユニット用のMADIモジュール。

1つまたは2つの64チャネルI / O同軸またはオプティカルMADIモジュールをMTRXシャーシに追加（または交換）可能。

Pro Tools | MTRX は、充実したモニタリング、ルーティング機能を搭載した、Pro Tools | HDX、HD Native、その他のプロフェッショナル・オーディオ・アプリケーション向けの多用途なオーディオ・インターフェース。Pro Tools | MTRXなら、DAD社の伝説的なAD/DAコンバーターの高音質に加えて、スタンドアロンまたはAvid Pro Mixingサーフェスとの併用により、柔軟なルーティング機能およびモニター・コントロールも。また、必要に応じてアナログおよびデジタルI/Oをカスタマイズでき、要件の厳しい音楽制作やポストプロダクション・プロジェクトにも対応可能。

◆仕様

Pro Tools | MTRX Pro Tools | MTRXベースユニット（筐体）

●AES/EBU

　I/O D25コネクター×2経由で8組のAES（16×モノラル）

●MADI I/O

　BNCコネクター経由で64 I/Oチャンネルの同軸ケーブル・インターフェイス

●オプション・カード・スロット

　I/Oカスタマイズに使用可能なスロット×8（下記オプションを参照）；MTRXインターフェイス毎に、最大6スロットまでアナログ(AD/DA)カードを組合せて最大48アナログ・チャンネルを提供

●システム同期

　BNCコネクター経由のワードクロック／ビデオ・ブラックバースト（VBB）I/O；AES11入力

●Pro Toolsインターフェース

　32チャンネルDigiLink Mini端子×2（合計64チャンネル）

●サンプルレート

　高精度内部クロックおよびPLLによりDSD 64/DSD 12844.1 kHz-384 kHzに対応

●電源

　2重化電源（内部）

●筐体

　19インチラックユニットの高さ2U（482.6mm）

◆システム要件

Pro Tools | HD 12以降のソフトウェアを稼働するPro Tools | HDXまたはPro Tools | HD Nativeシステム

◆同梱内容

･ Pro Tools | MTRX ベースユニット

･ Pro | Mon 2 モニタリング・コントロール

･ DADman ソフトウェア

･ DigiLink Miniケーブル×2

･ DigiLink I/Oライセンス

･ AC電源ケーブル

･ オプションで、追加のインターフェース・カードをご利用いた

　だけます。

オプション・カード

Pro Tools | MTRXは、最大8枚のアナログまたはデジタル・オーディオI/Oオプション・カードを使って64 chのPro Tools | HDインターフェースとして使用可能。また、最大6枚のAD／DAカードをインストールして、最大48アナログ・チャンネルにも対応。全デジタル、またはデジタル／アナログの組み合わせも自在です。

●Pro Tools | MTRX 8 Line Pristine AD カード

　8チャンネルのラインレベル・アナログ入力を追加可能

●Pro Tools | MTRX 2 Mic/Line Pristine AD カード

　2 chのアナログ入力およびマイク・プリを追加、リレーベースのゲイン・サーキット搭載。トークバックやトラッキングに最適な低価格オプション

●Pro Tools | MTRX 8 Mic/Line Pristine AD カード

　8 chのアナログ入力およびマイク・プリを追加、リレーベースのゲイン・サーキット搭載

●Pro Tools | MTRX 8 Pristine DA カード

　8 chのラインレベル・アナログ出力を追加、出力レベル調整機能付き

●Pro Tools | MTRX 8 AES3 I/O カード

　8系統のAES3入出力（16 ch）、サンプルレート変換機能内蔵

●Pro Tools | MTRX Dual SDI/HD/3G カード

　2×16 ch SDI/HD/3G端子（エンベッド（重畳）／ディエンベッド（復調）、サンプルレート交換機能内蔵

●Pro Tools | MTRX 64チャンネル IP Audio Danteモジュール

　Danteを使用して、最大64 chの低レイテンシー・デジタル・オーディオを追加（44.1 kHzで64 chまたは192 kHzで16 ch）

●Pro Tools | MTRX Dual MADI I/O カード

　2×SFP光学ポートから128 chのMADI入出力を追加

●ベースユニット用Pro Tools | MTRX MADIモジュール

　1または2系統の64 ch I/O同軸または光ケーブル接続MADIモジュールを筐体に追加

◆SYSTEM REQUIREMENTS

Pro Tools | HDX or Pro Tools | HD Native system running Pro Tools | HD 12 or higher software

◆SPECIFICATIONS

PRO TOOLS | MTRX BASE UNIT (BUILT INTO THE CHASSIS)

●AES/EBU I/O：Eight AES pairs (16 mono) via two D25 connectors

●MADI I/O：Coaxial interface with 64 I/O channels via BNC connectors

●Option card slots ：Eight available for I/O customization

up to six slots can be used to mix and match analog (AD/DA) cards， providing up to 48 analog channels per MTRX interface

●System sync ：Word Clock/video black burst (VBB) I/O via BNC connectors; AES11 input

●Pro Tools interface：Two 32-channel DigiLink Mini connectors (64 channels total)

●Sample rate ：Supports 44.1 kHz-384 kHz， as well as DSD 64/DSD 128 with high precision internal clock and PLL

●Power：Dual power supplies (internal)

●Chassis：2U 19-inch rack-mountable unit (482.6 mm)
