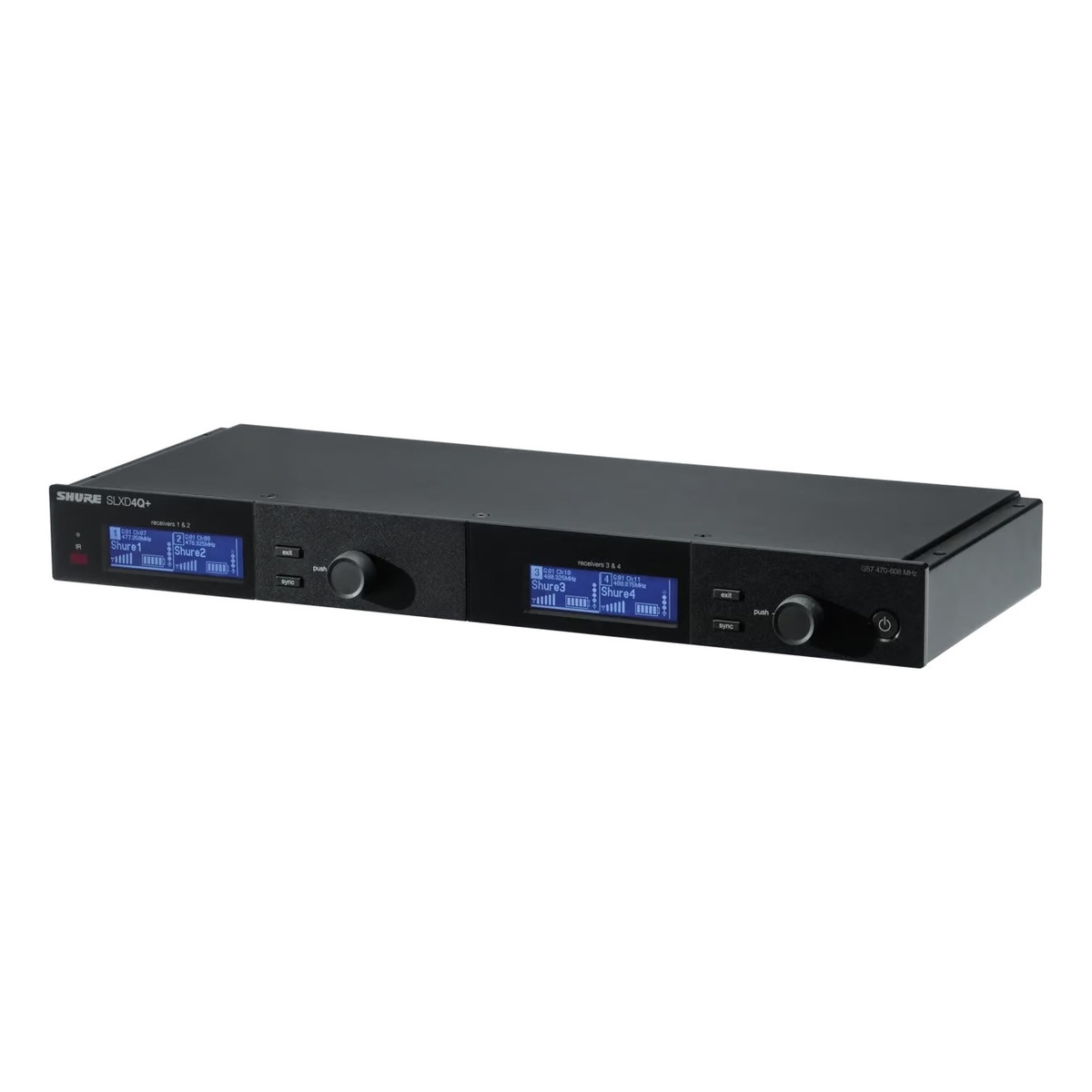

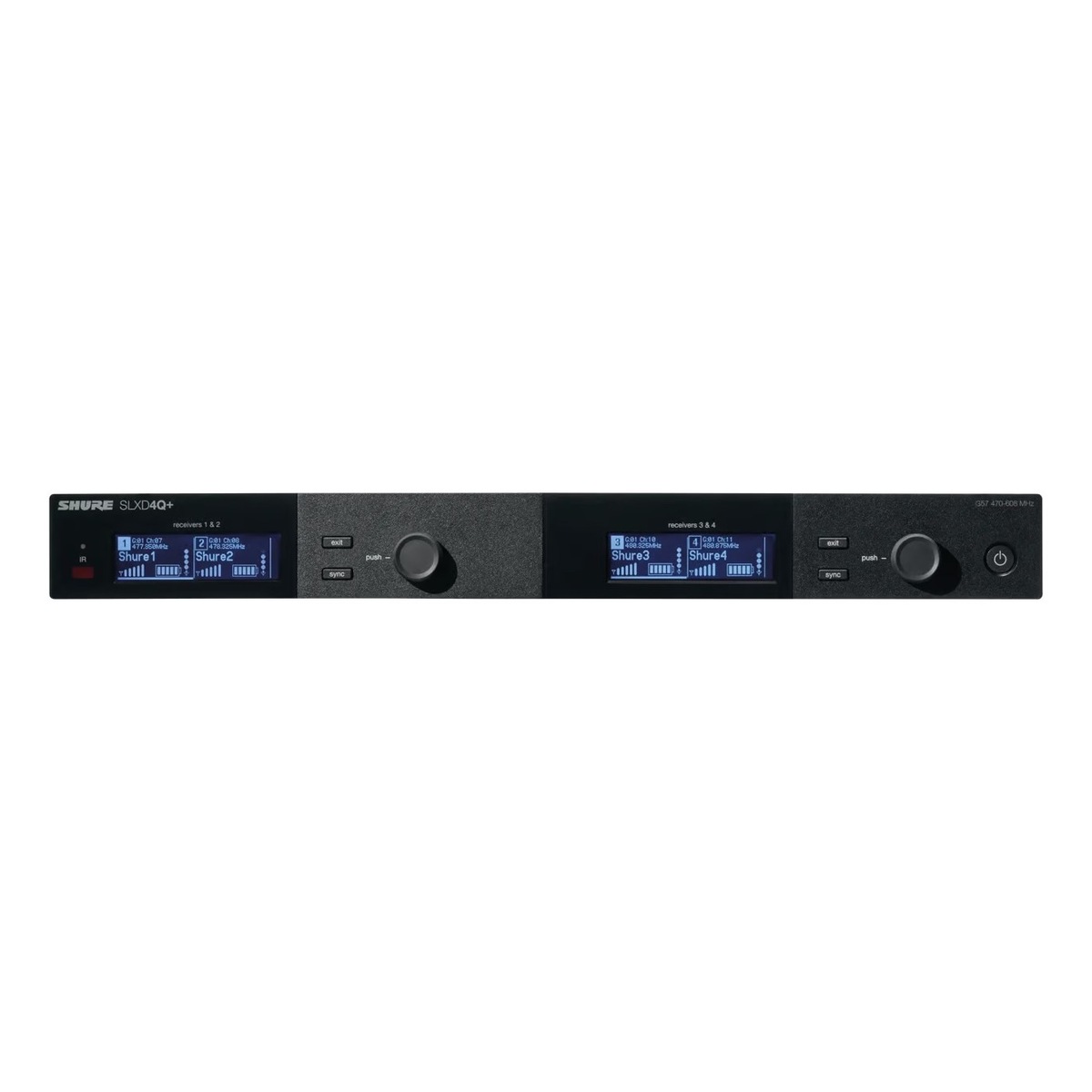

QUAD-CHANNEL DIGITAL WIRELESS RECEIVER
4 チャンネルで広がる、ワイヤレスの新たな可能性。SLX-D®デジタルワイヤレスシステムは、ストレスのない簡単なセットアップと選べる充電オプション、24 ビットのクリアなデジタルオーディオと頼れるRF 性能を持ち、会議からライブパフォーマンスにいたるまで、あらゆる用途であなたと聴き手をつなぎます。業界をリードするデジタルワイヤレスの技術とデザインを1U ラックサイズに集約し、4ch 構成で実現しました。省スペースで追加アクセサリーも不要。シーンに合わせて簡単にチャンネル数を拡張できます。
FEATURES
- 1U ラックスペースに収まる4ch 受信機。
- 20Hz～20kHz の広い周波数レンジ (マイクロホンによる)。
- B 帯で最大同時使用10ch。
- 24 ビットのクリアなデジタルオーディオ。
- 118dB のダイナミックレンジ。
- オーディオサミング機能を搭載し、必要に応じて複数チャンネル音声のミックス出力が可能。
- RF カスケード機能を利用して2 台のSLXD4Q+を接続するだけで8 チャンネルシステムが構築可能。
- アンテナへのバイアス電圧供給に対応。
- デジタル・プリディクティブ・スイッチング・ダイバーシティー。
- 赤外線シンクによる送受信機の簡単なペアリング。

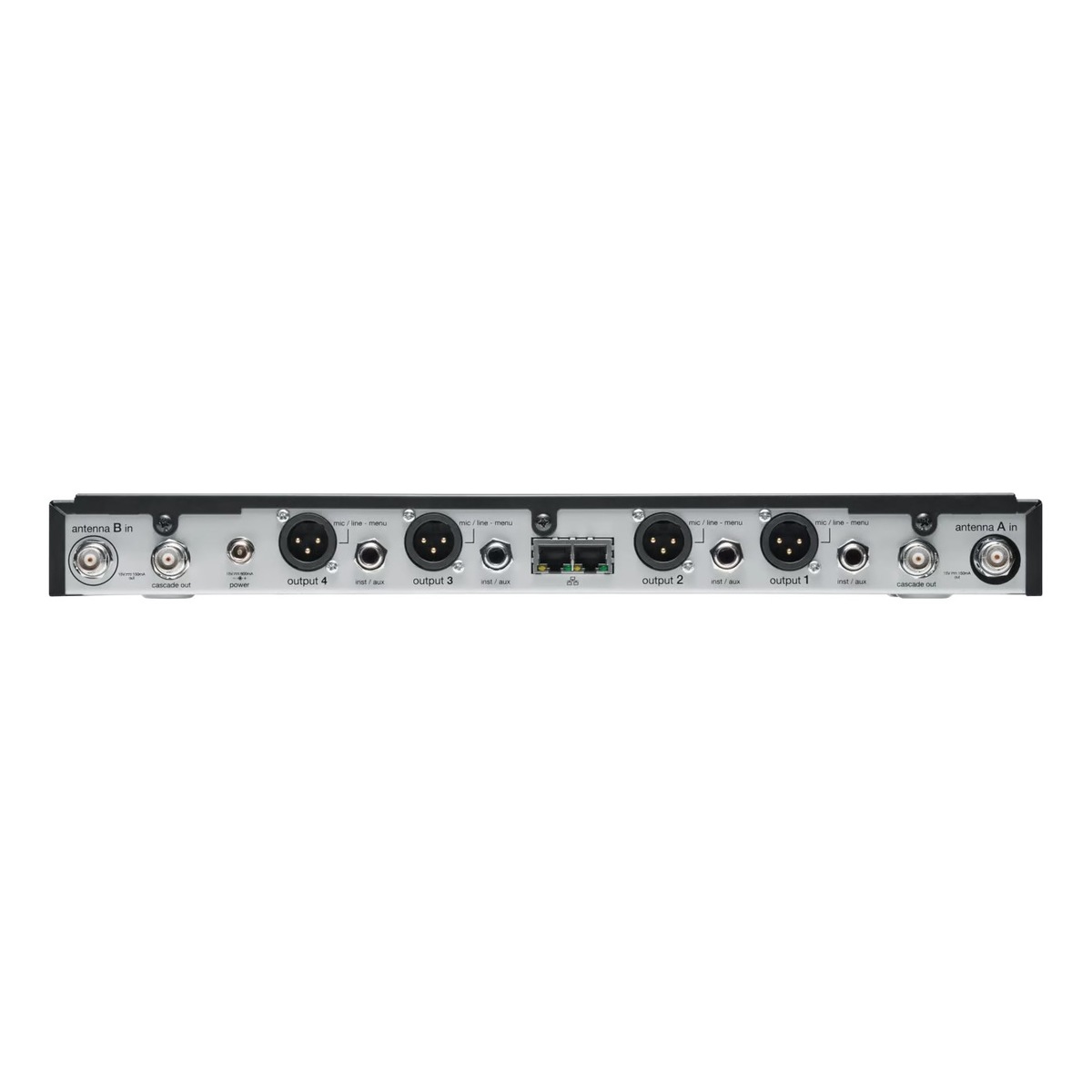

- 4 つのXLR 出力と1/4 インチ出力、2 つのEthernet ポート接続を搭載。
- Shure Wireless Workbench®ソフトウェアに対応。
- 頑強なメタルシャーシ。
製品仕様
| SPECIFICATIONS | Dimensions (H × W × D)：1.65 x 15.47 x 5.98 in. (42 x 393 x 152 mm) Weight：1750 g without antennas Housing：Galvanized Steel Power Requirements：15 V @ 0.9 |
|---|---|
| RF INPUT | Spurious Rejection：>75 dB Typical Connector Type：BNC Impedance：50 Ω Bias Voltage：15 V DC, 150 mA maximum, per antenna switchable on-off |
| AUDIO OUTPUT | Audio Frequency Response：20 Hz– 20 kHz (+1, -2 dB) Gain Adjustment Range：–18 to +42 dB in 1 dB steps Configuration： 1/4" (6.35 mm): Balanced (Tip=audio +, Ring=audio –, Sleeve=ground) XLR: Balanced (1=ground, 2=audio +, 3=audio –) Impedance： 1/4" (6.35 mm): 1.1 kΩ (550 Ω Unbalanced) XLR (line): 500 Ω (250 Ω Unbalanced) XLR (mic): 150 Ω Full Scale Output： 1/4" (6.35 mm): +12 dBV Unbalanced (+18 dBV Balanced) XLR (LINE setting): +18 dBV XLR (MIC setting): –12 dBV Mic/Line Switch：30 dB pad Phantom Power Protection：1/4" (6.35 mm): Yes XLR: Yes |
| CASCADE OUTPUT | Connector Type： BNC Note: For connection of one additional receiver in the same band Configuration：Unbalanced Impedance：50Ω Insertion Gain：0-2 dB, typical |
| NETWORKING | Network Interface：20 Hz– 20 kHz (+1, -2 dB) Network Addressing Capability：DHCP or Manual IP address Maximum Cable Length：100 m (328 ft) |
| RF | RF Carrier Frequency Range：470–937.5 MHz Varies by Region. See Frequency Range and Output Power Table. Working Range： 100 m (328 ft) Note: Actual range depends on RF signal absorption, reflection and interference. RF Tuning Step Size： JB Band: 125 kHz All Other Bands: 25 kHz Varies by region. Image Rejection：>85 dB typical RF Sensitivity：−97 dBm at 10-5 BER |
| AUDIO | Latency：3.2 ms Audio Frequency Response：20 Hz–20 kHz (+1, −2 dB) Audio Dynamic Range A-weighted, 20 Hz‒20 kHz, typical：118 dB @1% THD Total Harmonic Distortion：<0.02% System Audio Polarity： XLR: Positive pressure on microphone diaphragm produces positive voltage on pin 2 with respect to pin 3 of XLR output. TRS: Postive pressure on microphone diaphragm produces positive voltage on the tip of the 6.35 mm (1/4-inch) with respect to the ring of the 6.35 mm output. |
| TEMPERATURE RANGE Note: Battery characteristics may limit this range. | Operating Temperature Range：0 °F to 122 °F (−18 °C to 50 °C) Storage Temperature Range：−20 °F to 165 °F (−29 °C to 74 °C) NOTE: This Radio equipment is intended for use in musical professional entertainment and similar applications. This Radio apparatus may be capable of operating on some frequencies not authorized in your region. Please contact your national authority to obtain information on authorized frequencies and RF power levels for wireless microphone products. |
| FREQUENCY RANGE | Range (MHz)：806 to 810 Transmitter Output (mW)：1/10 |
