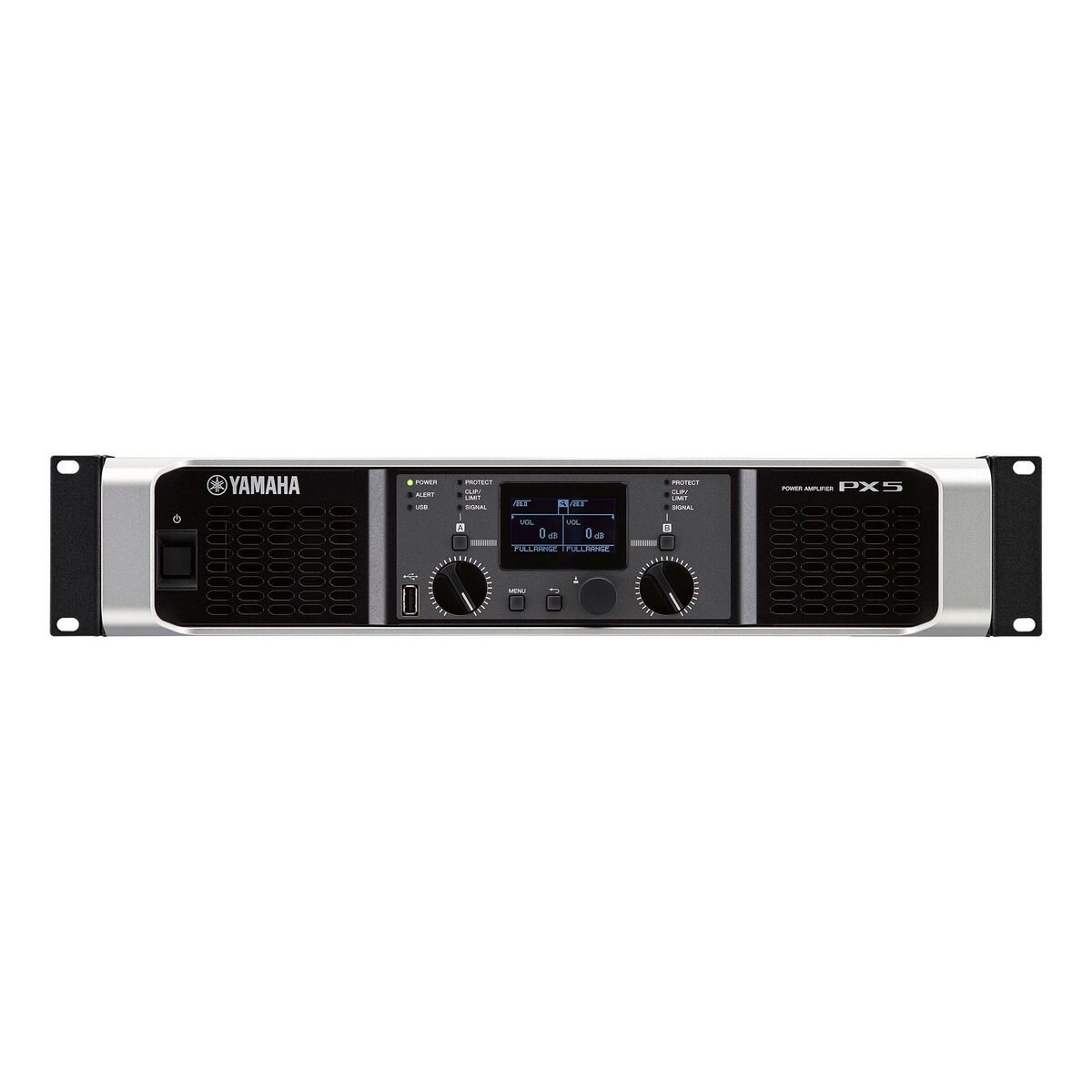

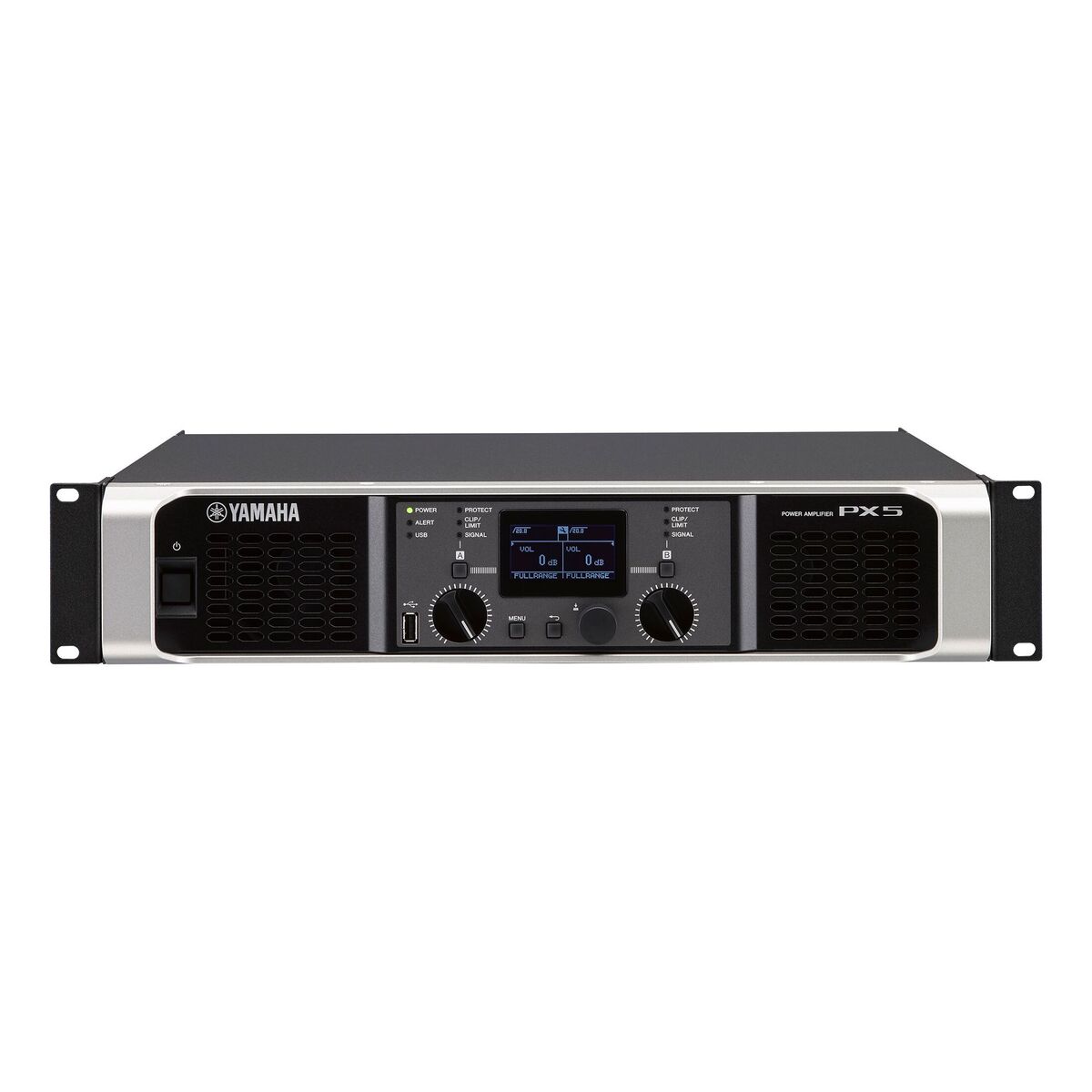

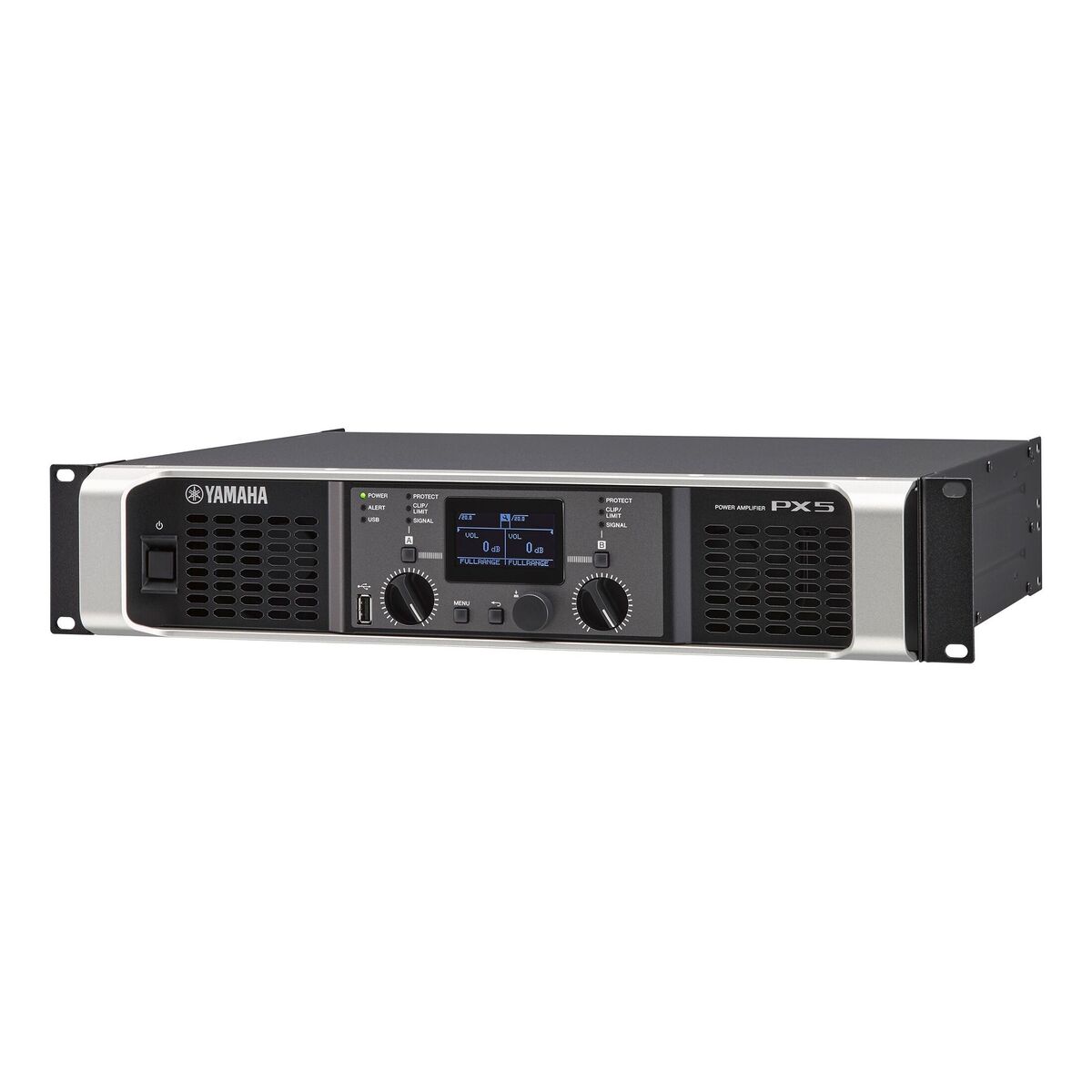

高い出力性能と優れた信号処理能力を備えた高音質パワーアンプ。様々なスピーカーにマッチする800W x 2（4Ω） / 500W x 2（8Ω）のミドルパワーモデル。
1976年に発表したヤマハパワーアンプの第一号機「P2200」以来、ヤマハは約40年にわたり、最良のサウンド、圧倒的なパワー、高い信頼性を実現したパワーアンプをライブSRをはじめとする様々なシーンに送りだしてきました。その血統を受け継ぎつつ、最新の技術とノウハウを盛り込んだPXシリーズは高い出力性能と優れた信号処理能力を備えた高音質パワーアンプ。パワーが異なる4モデルをラインアップし、ライブSRから設備音響まで、幅広いアプリケーションに対応します。 カスタムLSIを使用した新規設計のクラスDエンジンを搭載、また1チップに必要な機能を凝縮しシンプルな構成にすることで軽量化と高信頼性を両立。また高性能DSPとヤマハの信号処理技術におけるノウハウ融合による柔軟なプロセッシングにより、使用するスピーカーに最適な設定を施すコンフィグウィザードやヤマハスピーカーに最適チューニングのプリセット群など、簡易な操作でスピーカーを保護しながら最大限のパワーをスピーカーに提供します。
強力な出力性能
自社設計カスタムLSIを使用した新規設計のクラスDエンジンは、PLL技術をクラスDアンプに応用し伝達特性をリアルタイムにコントロールすることでハイグレードな音質・性能と効率駆動を実現、また1チップに必要な機能を凝縮しシンプルな構成にすることで軽量化と信頼性を向上しました。従来のアンプ回路と部品構成を徹底的に見直すとともに先進の技術を取り入れ、低消費電力、低ノイズ、高出力、高音質、高次元な保護機能といった相反する要素を高いレベルで実現しています。
DSPによるシンプルな入出力セットアップ
コンフィグウィザードには、計15種類の入力設定（ルーティング）と出力設定（スピーカータイプ）の組合せも用意。
それぞれのスピーカーシステムの構成に合ったタイプを選択するだけで、複雑な手順を経ることなく簡単に入出力のセットアップを完了することが可能です。
・入力設定（ルーティング） * ： DUAL / PARALLEL / SINGLE / SUM
* 「アドバンストモード」利用時に選択可能
・出力設定（スピーカータイプ） ： FULL+FULL / SUB+SUB / FULL+SUB / BI-AMP / FULL(MONO)* / SUB(MONO)*
*「パワーブーストモード」利用時に選択可能（PX5、PX3のみ）
優れた信号処理能力

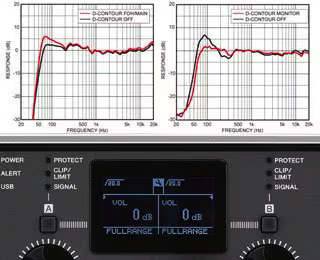

PX Seriesは、スピーカーのプロセッシングに必要な、クロスオーバー、フィルター、ディレイ、リミッターやPEQ（プリセットと編集可能な6バンド）*機能を内蔵し、外部のアウトボードを用意する必要がなく、シンプルなシステム構築がユーザーインターフェースであるLCD画面で行えます。また全てのモデルにマルチバンドのダイナミック制御機能ヤマハ独自のD-CONTOURを搭載しています。これによりFOHやモニターといった使用用途に関わらずユーザーは高音質と一貫した明瞭性を得ることができます。
* スピーカープロセッサー機能にある「PEQ 6バンド」の編集が可能になりました。（ファームウェアバージョンV1.5以降、Advanced Mode時のみ）
ユーザーの知識、用途に合わせたモード設定
PXではユーザーの知識、用途に合わせて「ベーシックモード」と「アドバンストモード」を用意。「ベーシックモード」は、最低限の設定だけで簡単に使用したいときに便利で、「アドバンストモード」は、詳細にわたり設定したいときに使用します。PXアンプの設定はアンププリセットとして本体に8パターンまで保存でき、瞬時に呼び出すことができるため、セットアップを素早く簡単に完了することができます。またこれらのプリセットデータはUSBポートより抽出し他のPXアンプに設定をコピーする事が可能なため、仕込み時間を大幅に短縮できるだけでなく、様々なシーンに合わせたカスタマイズが可能になります。

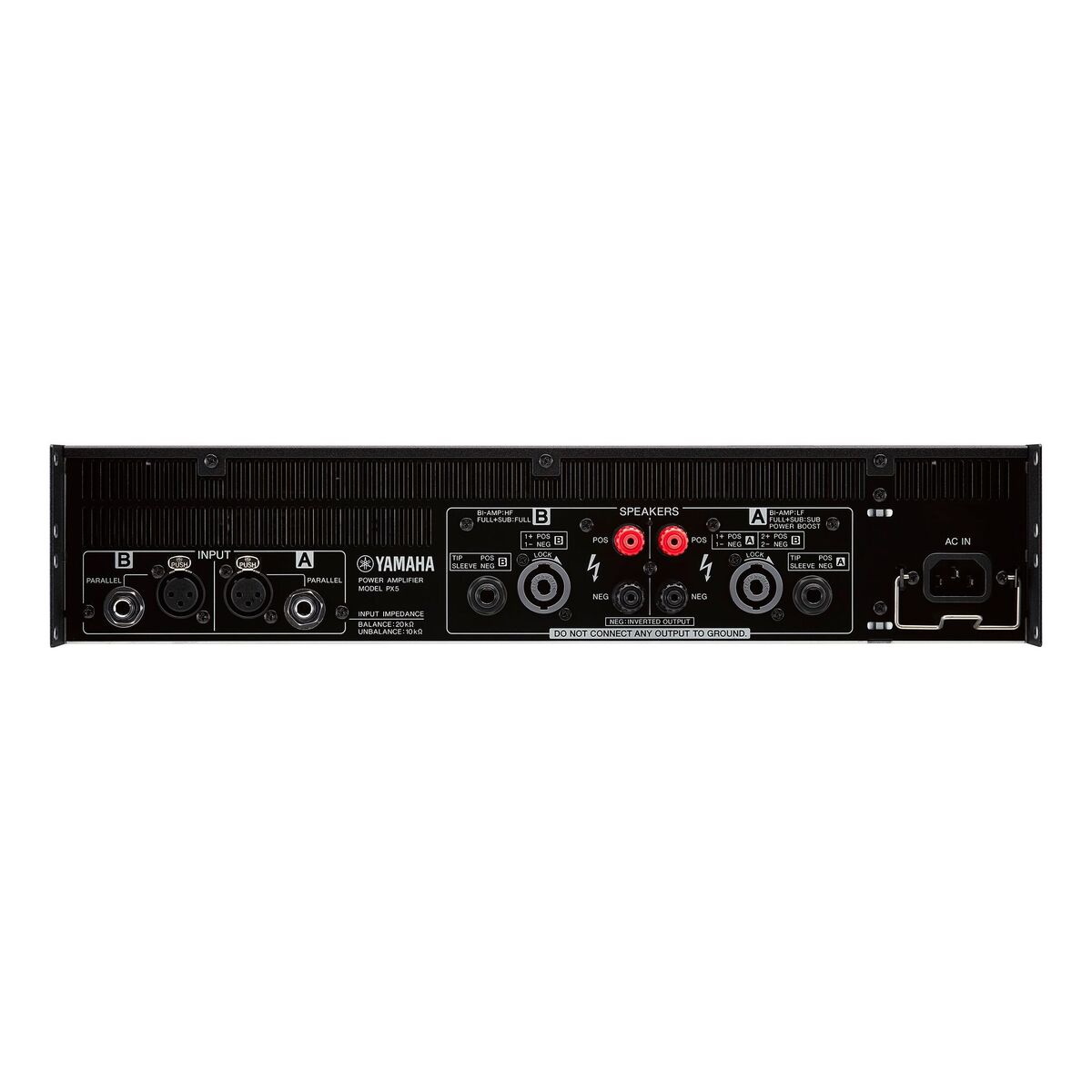

豊富な入出力端子と堅牢なハードウェア
入力端子はXLR、TRSフォーンを併装。出力端子はバインディングポストに加え、スピコン、フォーンを備え様々な用途に対応します。持ち易さと堅牢さを兼ね備えたハンドルなど、ハードウェアの細部にわたりプロフェッショナルの要求に応える設計を施しました。

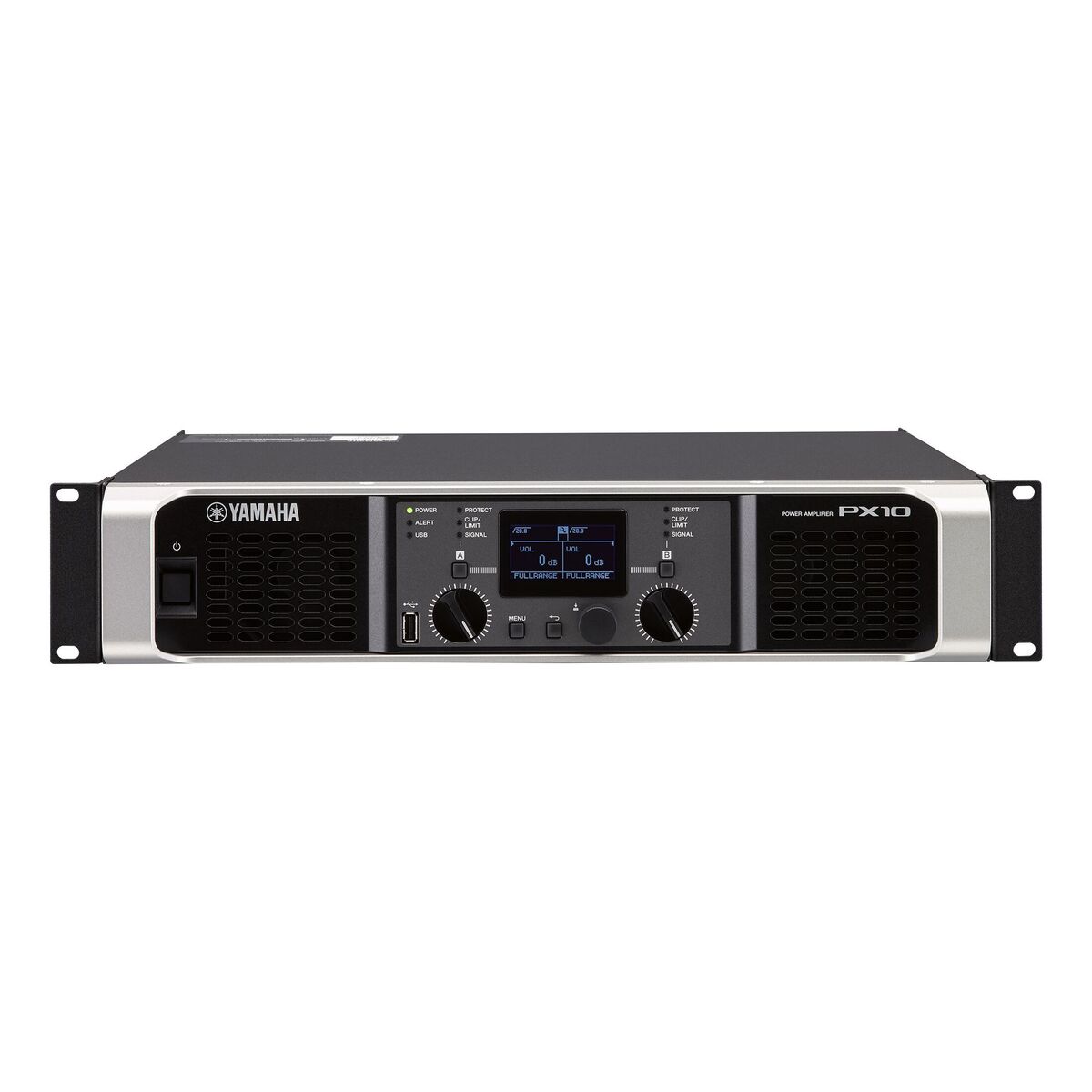

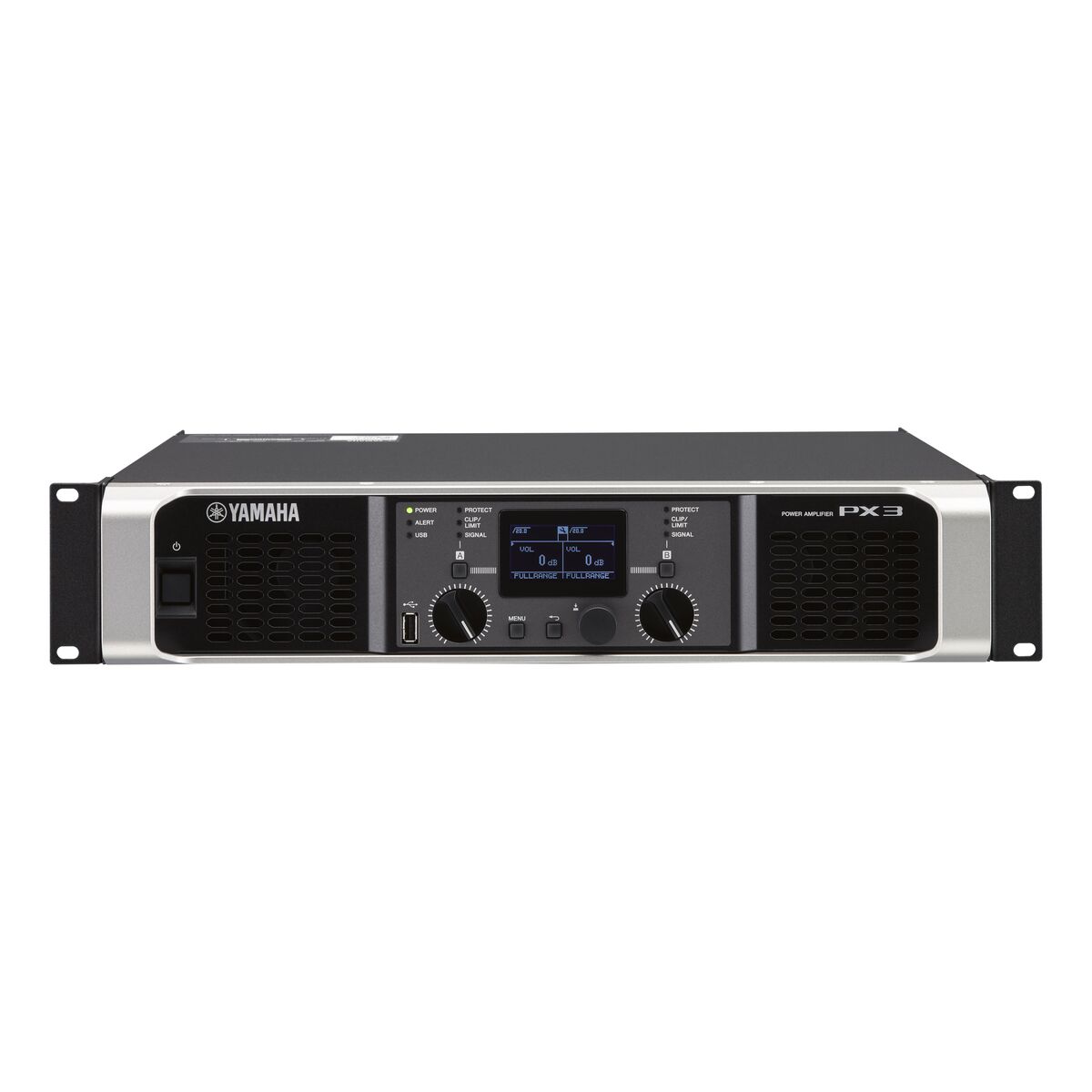

ラインナップ
様々なアプリケーションへの対応が可能な、パワーが異なる4モデルを用意。各チャンネルからPX10は1,200W(4Ω)、PX8は1050W(4Ω)、PX5は800W(4Ω)、PX3は500W(4Ω)もの大出力を取り出すことができます。またPX5とPX3については、「Power Boost Mode」を活用することでチャンネルあたりの出力を上げることも可能です（チャンネル数は半分になります）
各種スピーカーへの最適設定を可能にするコンフィグウィザードとヤマハスピーカープリセット
コンフィグウィザードを使用することで、各種スピーカーへの最適設定を瞬時に行う事ができます。接続するスピーカーの組み合わせ、接続するスピーカーを設定し、フィルター、クロスオーバーを選ぶだけで設定完了。ヤマハスピーカーと組み合わせて使用する場合、モデル毎に緻密にチューニングされた設定が既に組み込まれているため接続するスピーカーの組み合わせ、接続するスピーカーの設定を行うだけで最適な設定が施されます。アドバンストモードではさらに詳細にわたる設定が可能で、入力信号のルーティング、入力感度/アンプゲイン、スピーカーインピーダンスを選ぶ事ができます。
様々な設定、監視が可能なUTILITY
PXシリーズでは様々なパネル設定、状態監視、データのやり取りが可能。パネルロックを設定すれば設置後、誤って操作をされる事を防ぐ事ができます。また、アンプ内部の状態が見られるDevice Information、動作ログの表示、USBメモリへの保存機能を使えば迅速なトラブルシューティングが可能となります。
製品仕様
| 出力（全チャンネル駆動, 1kHz, ノンクリップ, 20msecのバースト信号） | 8Ω：500W x2 4Ω；800W x2 2Ω：500W x2 8Ω/パワーブーストモード：800W x1 4Ω/パワーブーストモード：1200W x1 |
|---|---|
| アンプ駆動方式 | Class D, バランス出力回路（BTL） |
| 全高調波歪率 | 0.1%（1kHz,10W）, 0.3%（1kHz, ハーフパワー） |
| 周波数特性 | 20Hz～20kHz, ±1.0dB（8Ω, 1W） |
| クロストーク | ≦ -60dB（8Ω, 1kHz, ハーフパワー, 入力 150Ω 終端） |
| S/N比 | 100dB（8Ω, ゲイン設定14dB, Aウェイテッド） |
| 電圧利得/感度 | 8Ω（最大ボリューム時）：32.0dB/+6.3dBu（ゲイン設定: 32dB）, 26.0dB/+12.3dBu（ゲイン設定: 26dB）, 34.3dB/+4.0dBu（ゲイン設定: +4dBu）, 24.3dB/+14.0dBu（ゲイン設定: +14.0dBu） 8Ω（パワーブーストモード時）：34.0dB/+6.3dBu（ゲイン設定: 32dB）, 28.0dB/+12.3dBu（ゲイン設定: 26dB）, 36.3dB/+4.0dBu（ゲイン設定: +4dBu）, 26.3dB/+14.0dBu（ゲイン設定: +14.0dBu） |
| 保護回路 | 負荷保護：POWERスイッチ on/off: 出力ミュート, 出力電圧保護: 過電圧リミッター, 出力及びスピーカープリセットにより可変, DCエラー: パワーサプライシャットダウン（自動復帰しません） アンプ部：サーマル（温度）: 出力リミッター（自動復帰）→出力ミュート（自動復帰）, オーバーカレント（過電流）: 出力ミュート（自動復帰）, オーバーボルテージ（過電圧）: 出力リミッター（自動復帰）, 包括パワーリミット: 出力リミッター（自動復帰） 電源部：サーマル（温度）: 出力リミッター（自動復帰）→電源シャットダウン, オーバーボルテージ（過電圧）: 電源シャットダウン, オーバーカレント（過電流）: 電源シャットダウン |
| 冷却方式 | 16段階変則ファン x2（前面吸気, 背面排気） |
| 最大入力レベル | +24dBu |
| 入力インピーダンス | 20kΩ（バランス）, 10kΩ（アンバランス） |
| サンプリング周波数 | 内部：48kHz |
| AD/DAコンバーター | AD/DA: 24-bit リニア 128倍オーバーサンプリング |
| プロセッサー | 入力サミング D-CONTOUR: FOH/MAIN, MONITOR, OFF ディレイ: 0 - 74msec HPF/LPF: カットオフ周波数20Hz～20kHz（極性設定付）スピーカープロセッサー: 6バンドPEQ+リミッター+ディレイ |
| レイテンシー | 1.5msec |
| 入出力コネクター | ライン入力：XLR-3-21タイプ x2, 1/4" TRSフォーン x2 スピーカー出力：Neutrik speaKON NL4 x2, バインディングポスト x2ペア, 1/4"TRSフォーン x2 AC：ACインレット x1 その他：USB2.0 標準A型コネクター（メス）: USBメモリーを使用してファームウェア, スピーカープリセットのアップデートや保存読み込みが可能 |
| プリセット | ユーザー任意のアンププリセット/ヤマハパッシブスピーカープリセットが8つまで設定可能 |
| インジケーター | POWER（緑）x1, アラート（赤）x1, USB（緑）x1, 保護（赤）x2, クリップ/リミッター（赤）x2, 信号（緑）x2, LED自動消灯機能付き |
| 電源電圧 | 100V 50Hz/60Hz *1 |
| 消費電力 | 230W（最大パワーの1/8, 両チャンネルピンクノイズ）, 55W（アイドリング, 4Ω） |
| 動作温度 | 0℃から40℃ |
| 保管温度 | -20℃から60℃ |
| 寸法 | 幅：480mm 高さ：88mm（2U） 奥行き：388mm |
| 質量 | 6.9kg |
| 同梱品 | ACコード誤脱防止クランプ, USBキャップ, 取扱説明書 x1, スペックシート x1, ACコード（2.5m, 3P, 3P-2P変換アダプタ）x1 |
| *1: 定格電源電圧の±10%の電圧で動作することを確認しています |
