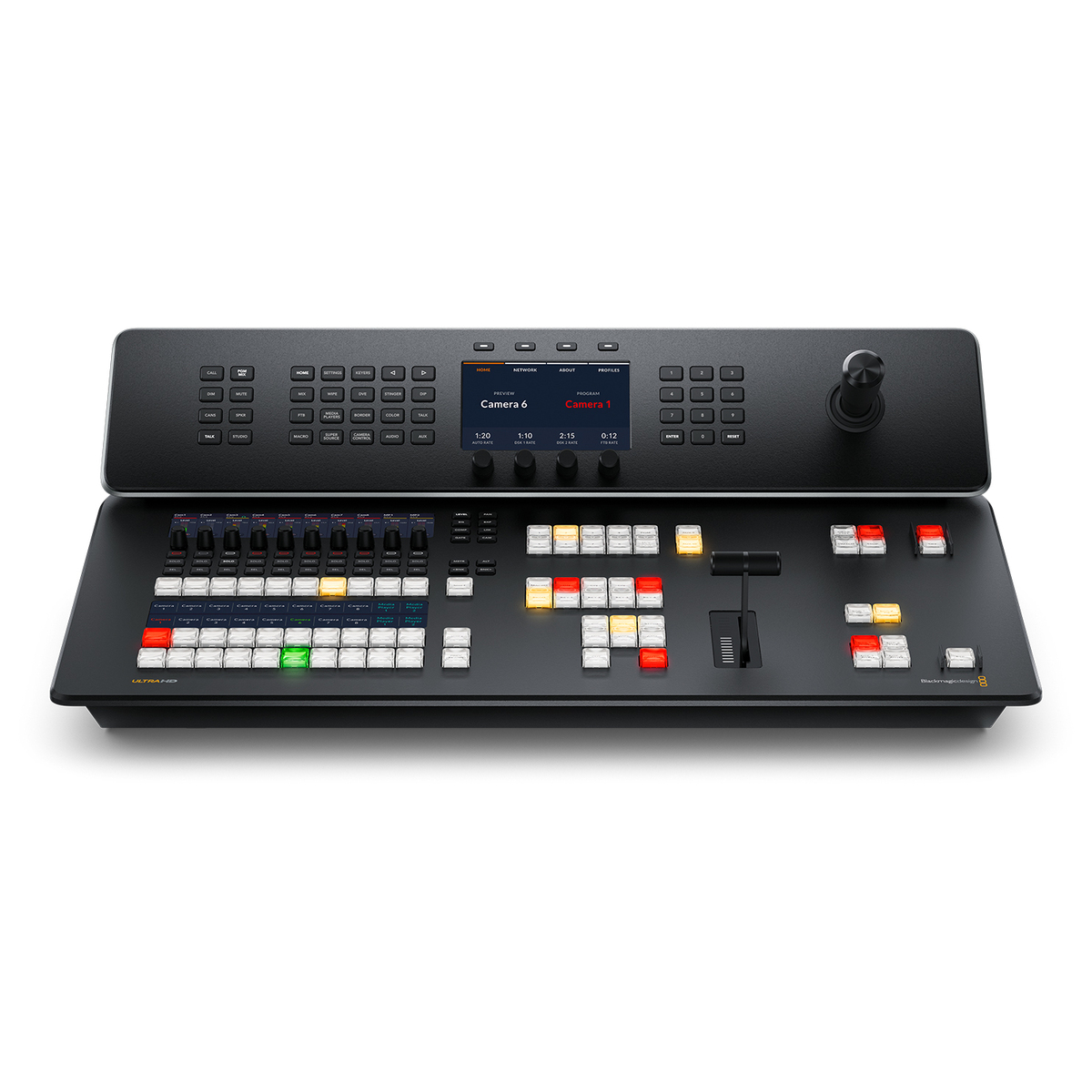

ATEM Television Studio 4K8

ATEM Television Studio 4K8は、放送用コントロールパネルを内蔵したパワフルなUltra HDライブプロダクションスイッチャー。フル機能の放送品質ライブプロダクションスイッチャーで、8個の12G-SDI入力、外部レコーダー用の10個の12G-SDI Aux出力、4ポートの10Gイーサネットスイッチ、配信機能、マスターレコーダー、マルチビュー、USBウェブカムサポート、2つのDVE、SuperSource、4つのATEM Advanced Chroma Keyer、2つのメディアプレーヤー、トークバックなどに対応しています。

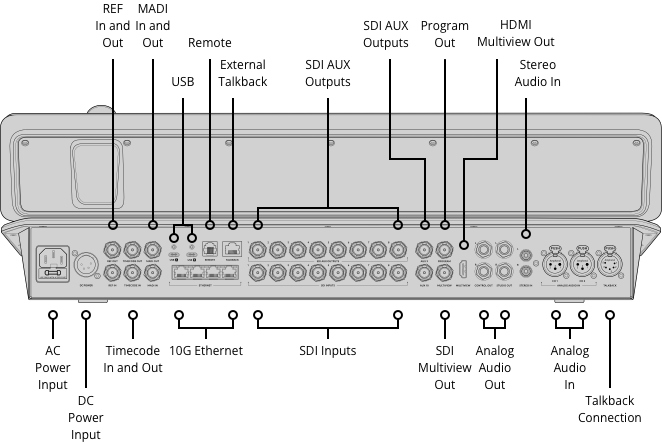

接続

• SDIビデオ入力：8
• SDIビデオ出力：12
• SDIレート：1.5G、3G、6G、12G
• HDMIビデオ出力：1
• オーディオ入力合計：XLRバランスアナログオーディオ x2、BNC 32ch MADIデジタルオーディオ x1、RCAステレオアナログオーディオ x2、5ピンXLRトークバック x1
• オーディオ出力合計：1/4インチジャック端子アナログオーディオ x4、BNC 64ch MADIデジタルオーディオ x1（最大50アクティブ）、5ピンXLRトークバック x1
• SDIオーディオ入力：全SDI入力で4chエンベデッドオーディオ
• SDIオーディオ出力：割り当て可能な16チャンネル
• タイムコード接続：BNC入力 x1、BNC出力 x1
• リファレンス入力：BNC入力 x1、BNC出力 x1（3値シンクまたはブラックバースト）
• ビデオ入力再同期：全8入力
• フレームレート/フォーマットコンバーター：全8入力
• SDI Aux出力：10
• SDIプログラム出力：1
• ウェブカム出力：USB-C x2（PGMフレームレートで720pまたは1080pに対応）
• マルチビュー総数：12G-SDI x1、HDMI 2.0 x1
• リモート：RJ12（RS-422に対応）
• コントロールパネル接続：イーサネット。パネルと筐体を直接、またはネットワーク経由で接続。
• 内部タイムコードジェネレーター：対応
• トークバック：RJ45（サードパーティ製のトークバックシステム用）
• タリー出力：Blackmagic Design GPI and Tally Interfaceをイーサネット接続で追加。（同梱されていません。）
• イーサネット：RJ45 x4（インターネット・ネットワークスイッチ付き）、10/100/1000/10G BASE-Tをサポート。
• コンピューターインターフェース：USB-C x2（USB 3.0対応。外付けドライブ収録、ウェブカム出力、ソフトウェアコントロール、ソフトウェアアップデート、スイッチャー接続用）

フォーマット

• SDビデオフォーマット：未対応
• HDビデオ入力フォーマット：720p50、720p59.94、720p60、1080i50、1080i59.94、1080i60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
• Ultra HDビデオ入力フォーマット：2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
• SDI規格：SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M level AおよびB、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1およびSMPTE 2082-10.
• ビデオサンプリング：4:2:2
• 色精度：10-bit
• カラースペース：Rec 709
• SDI自動切替：1.5G-SDI、3G-SDI Level AまたはLevel B、6G-SDI、12G-SDIを自動検出

製品仕様

• ミックスエフェクト列の数：1
• ダイレクト・クロスポイント：10
• シフト・クロスポイント：20
• クロスポイントボタンのタイプ：3色LED
• クロスポイント・ラベル：LCD（6列24文字）
• プレビュートランジション：1
• ソース選択バス：1
• マクロ専用ボタン：10、SHIFT x10
• トランジションタイプボタン：5
• トランジションレート：システムLCDメニューディスプレイで設定
• KEYボタン：8
• AUXボタン：12
• フェーダーバー：1
• 収録ボタン：2
• 配信ボタン：2
• DSKトランジション選択：6
• FTBボタン：1
• システムLCDディスプレイ：1
• テンキーパッド：1
• 3軸ジョイスティック：1
• アップストリームキーヤー：4
• ダウンストリームキーヤー：2
• Advanced Chroma Keyer：4
• SuperSource：1
• DVE：2
• リニア/ルマキーヤー：7
• トランジションキーヤー（スティンガー/DVE）：スティンガー x1、DVE x1
• レイヤー数：8
• パターンジェネレーター：7
• カラージェネレーター：2

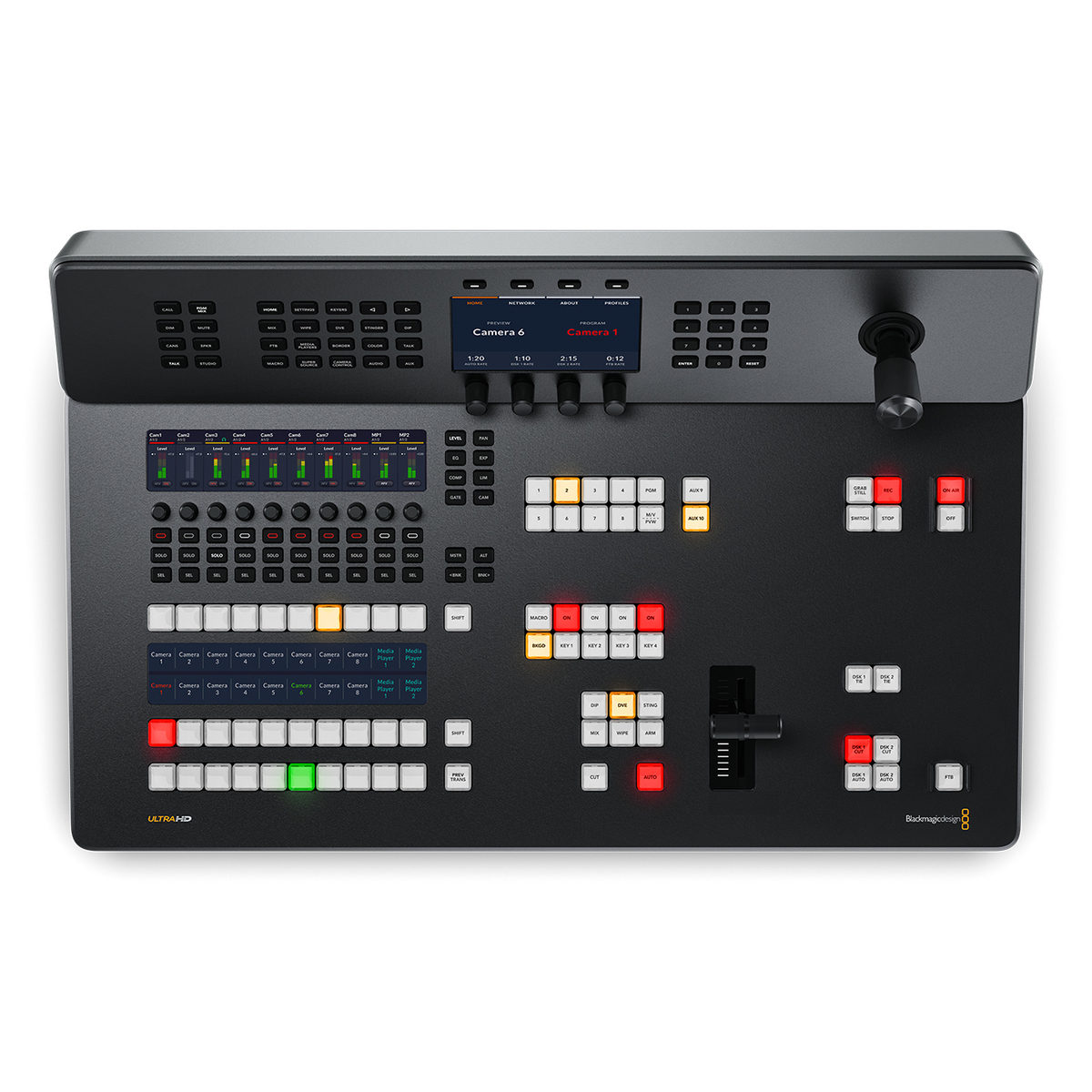

• コントロールパネル：パネル一体型。スイッチングおよび設定を完全にコントロール可能。
• ルーティング可能ウィンドウ：16
• ウィンドウソース・ラベル：対応
• タリー：赤はプログラム出力、緑はプレビュー出力
• トークバック：対応
• ミックスマイナス：対応

ストリーミング

• 直接配信：イーサネット経由でReal Time Messaging Protocol (RTMP) またはUSB-C経由で共有のインターネット接続を使用した、直接ライブ配信を実行可能

収録

• ビデオとオーディオの直接収録：USB-C拡張ポートを介して外付けメディアに直接収録。または、オプションの内部M.2フラッシュメモリー。
• ビデオ収録：HDプログラムは、配信品質設定およびATEMビデオHDフォーマットに対応しており、H.264の.mp4ファイルにAACオーディオ付きで収録。Ultra HDプログラムは、配信品質設定およびATEMビデオUltra HDフォーマットに対応しており、H.265のHEVCファイルにAACオーディオ付きで収録。
• メディアのフォーマット：exFAT（Windows/Mac）、APFSまたはHFS+（Mac）にフォーマットしたメディアをサポート

マルチビューモニタリング

• マルチビューモニタリング：SDIおよびHDMIを介したマルチビュー x1（16、13、10、7、4ビューに設定可能）。プログラム、プレビュー、入力、メディアプレーヤー、DSK、SuperSource、クリーンフィードのモニタリングに対応。ラベルとオーディオメーターをオプションで表示可能。
• マルチビュー・ビデオフォーマット：HDまたはUltra HD
• ディスプレイの最低解像度：1366 x 768

メディアプレーヤー

• メディアプレーヤー：2
• チャンネル：各メディアプレーヤーにフィル＆キー
• メディアプールのスチルイメージ容量：20
• メディアプールのスチルイメージフォーマット：PNG、TGA、BMP、GIF、JPEG、TIFF
• メディアプールのクリップ容量：最大2160p60 x2
• メディアプレーヤーのクリップ最大フレーム数（720 HD）：1600フレーム
• メディアプレーヤーのクリップ最大フレーム数（1080 HD）：800フレーム
• メディアプレーヤーのクリップ最大フレーム数（2160 UHD）：200フレーム
• メディアプールのビデオファイルフォーマット：TGAシーケンス
• メディアプールのオーディオファイルフォーマット：WAV、MP3、AIFF

処理

• 処理遅延：10ライン未満（ゲンロックされており、スイッチャーと同じフォーマットの場合）
• オーディオミキサー：58chミキサー。On/Off/Audio-Follow-Videoを選択可能。レベルおよびピークを測定。マスターゲインコントロール。6バンドのパラメトリックEQ、各種ダイナミクス（エクスパンダー、ゲート、コンプレッサー、リミッター）
• カメラコントロール：ほとんどの機種のBlackmagic Designカメラと使用した際に、互換性のあるレンズのフォーカス、アイリス、ズームをコントロール可能。また、ゲイン、ホワイトバランス、ティント、シャッター、NDフィルター、カラーコレクター、タリー、収録開始/停止などのカメラ設定の操作に対応。
• ダウンコンバージョン：マルチビュー x1

ソフトウェア

• 同梱コントロールパネル：ATEM Software Controlパネルを無償で同梱（Mac 12.0 Monterey、Mac 13.0 Venturaまたはそれ以降のバージョン、Windows 10または11）
• ソフトウェアアップデート：MacまたはWindowsコンピューターにUSBまたはイーサネットで直接接続。ATEM Setup Utilityを同梱

オペレーティングシステム

Mac 14.0 Sonoma

Mac 15.0 Sequoia以降のバージョン

Windows 10、11

電源条件

• 電源：内蔵100-240V AC、50/60Hz（IEC C14） x1、4ピンXLR 12V DC入力 x1（外部電源およびバッテリー用）
• 使用電力：120 W

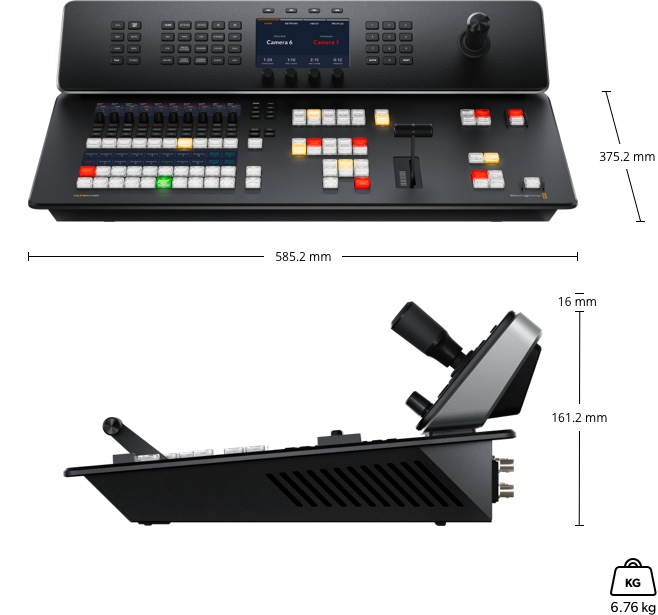

サイズ

インストール

デスクトップまたはデスクに埋め込み

作動環境

• 作動温度：0°〜40°C（32°〜104°F）
• 保管温度：-20°〜60°C（-4°〜140°F）
• 相対湿度：0%〜90%（結露なし）

同梱物

• ATEM Television Studio 4K8
• Welcomeウォレット（ソフトウェアのダウンロード用のQRコード付き）

保証

1年限定メーカー保証
