信頼のFS機能を凝縮、ポータブルな万能フレームシンク

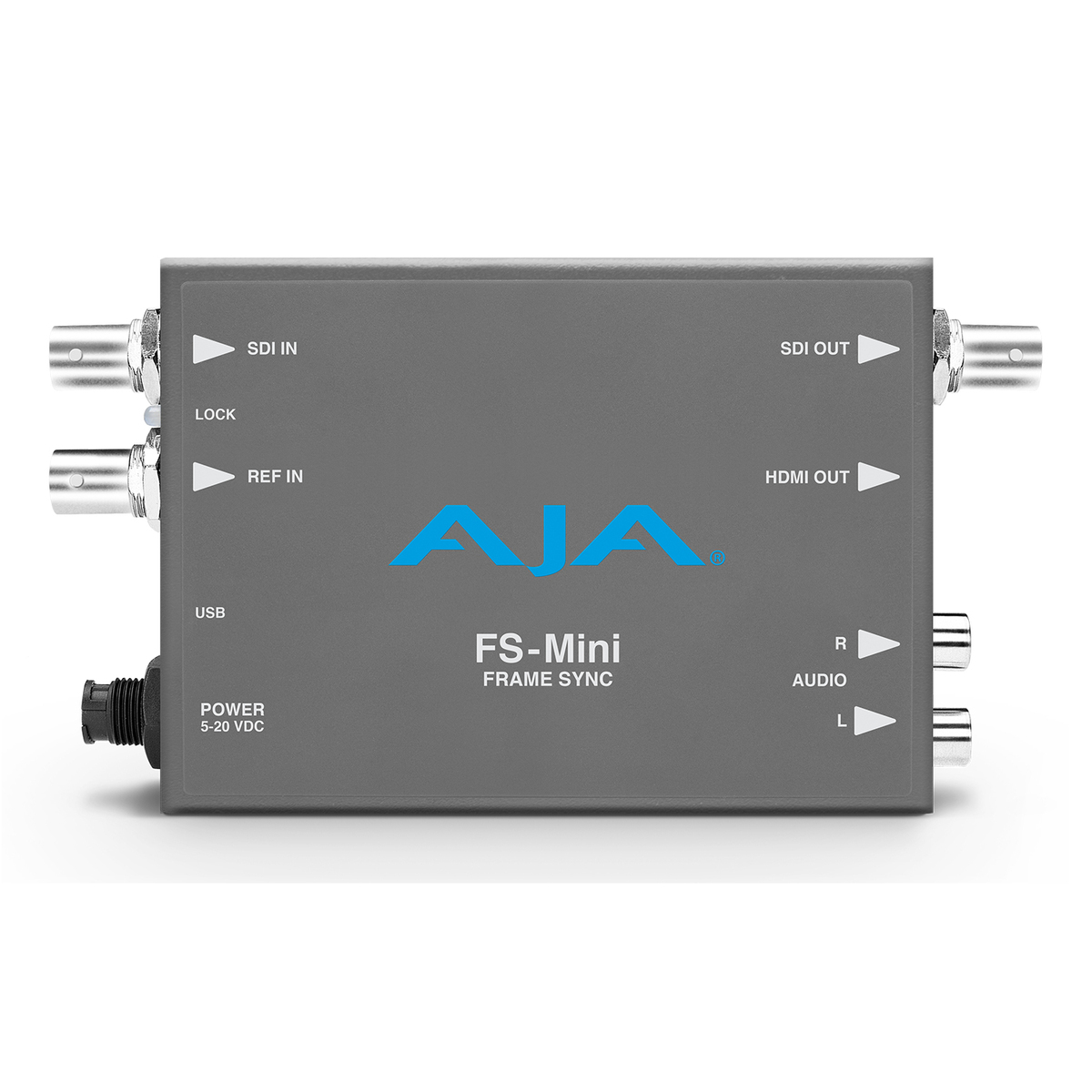

FS-Mini は、AJA の優れた FS フレーム同期テクノロジーの実証済みの信頼性を、手頃な価格でタイミングなしの 3G-SDI、HD/ SD ビデオ信号のフレーム同期をサポートするポータブル ミニコンバータに組み込んだ放送品質のユーティリティ フレーム同期です。
FS-Miniは、3G-SDI入出力、HDMI出力、そして2チャンネルRCAオーディオ出力を備え、幅広いビデオフォーマットを同期・変換し、社内規格に適合させることができます。また、高品質なアップコンバージョン、ダウンコンバージョン、クロスコンバージョンも提供します。
本機は、ローカルリファレンスにロックするためのリファレンス入力も備えています。ローカルDIPスイッチまたはAJAのMini-Configアプリケーションを使用したUSB経由で簡単に制御できます。
製品特徴
- ユーティリティフレームシンク機能、入力信号を外部基準に合わせて同期
- 2レベル/3レベルのリファレンスをサポート
- 高品質の10bitビデオ処理
- 低遅延処理、公称ビデオ遅延は1フレーム
- 3G、HD、SDビデオフォーマットを同期
- 入力信号喪失時の処理: フリーズ、ブラック、またはミュート
- SDIとHDMIの同時出力
- 16チャンネルエンベデッドSDIオーディオI/O
- 8チャンネルHDMI出力オーディオ
- 2チャンネルRCAスタイルアナログ出力（-10dBV、公称）
- ユーティリティフレームレート変換
- 3:2プルダウンをサポート
- 3G、HD、SDビデオフォーマット間のアップ、ダウン、クロスコンバージョン
- AFD入力検出、ダウンコンバート制御
- DIPスイッチまたはUSBポートとPC/Mac上のMini-Configソフトウェアによる簡単な設定
- 5～20 VDC電源を使用（ユニバーサル電源付属）
- 5年間の保証
注：FS-Miniは3G-SDIレベルAのみをサポートします。3G-SDIレベルBはサポートされていません。FS -Miniはエンベデッドオーディオアンシラリーデータのみをパススルーします。その他の種類の埋め込みアンシラリーデータはパススルーしません。
簡略化されたブロック図
FS-Miniは、放送技術とライブイベント制作の要求を満たすと同時に、驚異的な柔軟性も備えています。アンタイム信号を受信し、フレーム同期、処理を行い、制作用SDI出力とモニタリング用HDMI出力の両方に自動的にルーティングします。ユーザーは、RCAスタイルのオーディオモニター出力にルーティングする2チャンネルのオーディオを選択できます。
USB/Mini-Configのサポート
AJAの無料ソフトウェア「Mini-Config」は、USB対応のAJAミニコンバータで使用でき、使いやすいグラフィカルインターフェースで、現在の入出力フォーマットに関する詳細情報を表示します。対応しているAJAミニコンバータのすべてのパラメータを制御できるほか、AJAから提供されるファームウェアアップデートをロードして、新機能や機能を追加することも可能です。
業界をリードするサポート
AJAのテクニカルサポートは業界最高水準と認められており、すべてのAJAのお客様にご利用いただけます。ミニコンバータのインストール、設定、操作、または技術的な問題に関してサポートが必要な場合は、販売代理店へお問い合わせください。
ミニコンバータ製品には、5年間の長期保証が付いています。製品自体の保証条件に関する詳細は、各製品のマニュアルをご覧ください。
製品仕様
| ユーティリティ フレームシンク | 入力ビデオをリファレンスに合わせて調整し、タイミングを調整します |
|---|---|
| ビデオフォーマット | （HD）1920×1080p （HD）1920×1080PsF （HD）1920×1080i （HD）1280×720p （SD）625i （SD）525i CbCr、4:2:2、10bit |
| デジタルビデオ入力 | 1x 3G-SDI入力、1x BNC 3G/HD/SD、SMPTE-259/292/424 シングルリンク 3G-SDI レベル A、SMPTE-425-1 （HD）1920×1080p 23.98、24、25、29.97、30、50、59.94、60 （HD）1920×1080PsF 23.98、24、25、29.97、30 （HD）1920×1080i 50、59.94、60 （HD）1280×720p 50, 59.94, 60 （SD）625i 50 （SD）525i 59.94 |
| デジタルビデオ出力 | 1x 3G-SDI出力、1x BNC 3G/HD/SD、SMPTE-259/292/424 シングルリンク 3G-SDI レベル A、SMPTE-425-1 （HD）1080p 23.98（23.98ビデオ入力用） （HD）1080p 24（24ビデオ入力用） （HD）1080p 25（50ビデオ入力用） （HD）1080p 29.97（59.94ビデオ入力の場合） （HD）1080p 30（60ビデオ入力用） （HD）1080p 50（50のビデオ入力用） （HD）1080p 59.94（23.98、59.94ビデオ入力用） （HD）1080p 60（24、30、または60のビデオ入力用） （HD）1080PsF 23.98（23.98ビデオ入力用） （HD）1080PsF 24（24ビデオ入力用） （HD）1080PsF 25（50ビデオ入力用） （HD）1080PsF 29.97（59.94ビデオ入力の場合） （HD）1080Psf 30（30または60のビデオ入力用） （HD）1080i 59.94（23.98または59.94ビデオ入力用） （HD）1080i 60（24、30、または60のビデオ入力用） （HD）1080i 50（25または50のビデオ入力用） （HD）720p 50（50ビデオ入力用） （HD）720p 59.94（23.98、59.94ビデオ入力用） （HD）720p 60（24、30、または60のビデオ入力用） （SD）625i 50（25または50 fpsのビデオ入力用） （SD）525i 59.94（23.98または59.94ビデオ入力用） |
| デジタルモニター 出力 | HDMI標準タイプAコネクタ×1 HD/SD 色空間、YCbCr または RGB ビッド深度、8または10 RGB範囲、SMPTEまたはフル範囲 |
| ビデオ処理 | フレームレート変換/フィルムケイデンス除去/挿入（3:2） 入力信号喪失時の処理: フリーズ、ブラック、またはミュート AFD入力検出、ダウンコンバート制御 公称ビデオ遅延 HD/SD、1 フレーム |
| アップ コンバージョン | ハードウェア 10 bit 4×3ピラー：画面中央に4×3の画像が表示され、サイドバーは黒くなります。 14×9ピラー：4×3の画像をわずかに拡大し、14×9の画像に黒いサイドバーを付けて埋めます。 フルスクリーン: 4×3 の画像を水平方向に引き伸ばして 16×9 の画面に表示します。 レターボックスからフル: 画像がフルスクリーンに拡大表示されます ワイドズーム: ズームと水平方向の引き伸ばしを組み合わせて 16×9 の画面に表示します。この設定ではアスペクト比がわずかに変化します。 |
| ダウン コンバージョン | ハードウェア 10 bit 切り取り: 新しい画面サイズに合わせて画像が切り取られます アナモルフィック: HD画像を16×9のアスペクト比でフルスクリーンSDに変換します 14×9: 画像はアスペクト比を維持したままわずかに縮小され、上下に黒が追加され、左右の端が切り取られます。 自動AFD: 入力ビデオのアクティブフォーマット記述（AFD）コードに基づいて、最適なダウンコンバートモードを自動的に選択します。 レターボックス: 画像はアスペクト比を維持したまま縮小され、画像領域の上部と下部に黒が追加されます。 |
| クロス コンバージョン | ハードウェア 10 bit 1080iから720p 720pから1080i 720pから1080PsF |
| SDからSDへの アスペクト比変換 | レターボックス: SDアナモルフィック素材をレターボックス画像に変換します Hクロップ：画像に水平方向の引き伸ばし効果を加え、アナモルフィックSDをフルフレームに変換します。 SDピラーボックス: 画面の中央に画像を表示し、左右に黒い枠線を描き、中央にアナモルフィック画像を表示します。 Vクロップ: SDレターボックス素材をアナモルフィック画像に変換します 14×9: アナモルフィックから14×9への変換 |
| デジタルオーディオ 入力 | 48 kHzのサンプルレート 1x SDIエンベデッド入力 16チャンネル、24bit（20bitSD）、SMPTE-272/299 |
| デジタルオーディオ 出力 | 48 kHzのサンプルレート 1x SDIエンベデッド出力 16チャンネル、24bit（20bitSD）、SMPTE-272/299 |
| オーディオI/O | 16チャンネルエンベデッドSDIオーディオ入力 16チャンネルエンベデッドSDIオーディオ出力 2または8チャンネルのHDMIオーディオ出力 2x RCA スタイルアナログ出力、-10 dBu (公称) |
| アンシラリーデータ | PCM エンベデッドオーディオのパススルーをサポート ソースが選択されたリファレンス（SDI入力または外部リファレンス）と同期している場合、非PCMオーディオのパススルーをサポートします。フレーム同期動作中は非PCMオーディオはサポートされません。 その他のアンシラリーデータは渡されません |
| リファレンス入力 | 外部 1x BNC ブラックバーストまたは3値シンク 75Ω終端 |
| Genlock | 外部リファレンスにロック SDI入力にロック Free Run |
| HDCP | FS-MiniはHDMI出力をHDCP暗号化でエンコードしません。定義上、FS-MiniへのHD-SDI入力は暗号化されません。HDMI仕様では、HDMIモニターは暗号化されていない入力をサポートすることが求められています。 |
| ユーザー インターフェース | 付属のケーブルと Mini-Config ソフトウェア アプリケーションを使用して PC または Mac 経由でデバイスを構成するための USB ポート 外部DIPスイッチ |
| サイズ (幅x奥行x高さ) | 147.32mm x 78.74mm x 25.4mm |
| 重量 | 0.3 kg |
| 電源条件 | DC +5 V 安定化電源, 7.0 W, 電源アダプタ (付属品) が必要 |
| 動作環境 | 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F) 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F) 動作相対湿度 : 10% ～ 90% (結露なきこと) 動作高度 : 3,000m 未満 (10,000 フィート未満) |
