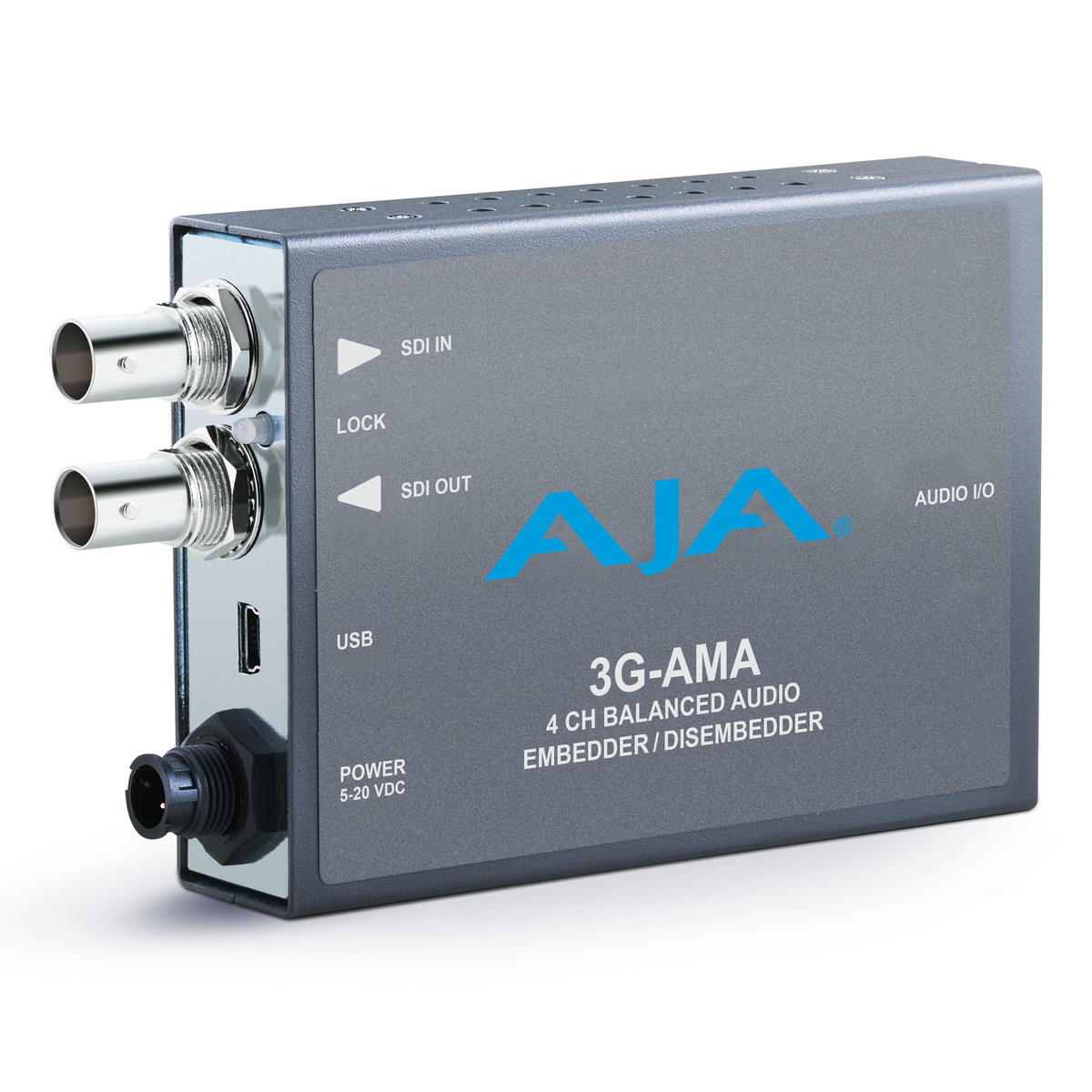

3G-SDI 4chアナログオーディオ統合・分離をコンパクトに
3G-AMAは、最大1080p 60fpsの3G-SDI入出力をサポートする4チャンネルアナログオーディオエンベッダー/ディスエンベッダーです。オーディオディスエンベッダーは常に機能し、4つのアナログ出力を提供します。オーディオエンベッダーは、チャンネルペアごとに選択可能で、3G-SDI入力オーディオをパスするか、ブレイクアウトケーブルから入力されたアナログオーディオをエンベッダーにエンベッダーするかを選択できます。アナログオーディオのレベルも選択可能です。3G-AMAは入力ビデオ規格を自動的に検出し、それに合わせて設定します。
製品特徴
- 3G-SDIエンベッダー/ディスエンベッダー
- 4チャンネルバランスアナログオーディオI/O
- 付属のXLRブレイクアウトケーブル
- AJA Mini-ConfigソフトウェアによるUSB接続
- ディップスイッチの設定
- +5-20VDC電源
付属のブレイクアウトケーブル
付属のブレイクアウト ケーブルでの追加接続。
USB/Mini-Configのサポート
AJAの無料ソフトウェア「Mini-Config」は、USB対応のAJAミニコンバータで使用でき、使いやすいグラフィカルインターフェースで、現在の入出力フォーマットに関する詳細情報を表示します。対応しているAJAミニコンバータのすべてのパラメータを制御できるほか、AJAから提供されるファームウェアアップデートをロードして新機能や機能を追加することも可能です。
ユニバーサル電源
お客様は、ミニコンバータに使用できるスペアのユニバーサル電源アダプターをご購入いただけます。このユニバーサル電源アダプターには、世界中で使用できる国際プラグ接続が搭載されています。
コンパクトで持ち運びに便利
AJAミニコンバータは、モニターの裏、ラックの奥、あるいはカメラリグに直接設置できるほど小型です。ロック機能付きの電源コネクタは誤って抜け落ちる心配がなく、オプションのP-TAP電源ケーブルを使用すれば、離れた場所でもバッテリー電源で動作します。
AJA Mini-Matrix
Mini-Matrixでは、AJAのコンバータ、ルーター、フレームシンクロナイザー、OpenGearカードの全ラインナップに関する情報をご覧いただけます。AJA製品は幅広く取り揃えており、このリソースは、あらゆる状況や場所に最適なコンバータを見つけるのに役立ちます。
業界をリードするサポート
AJAのテクニカルサポートは業界最高水準と認められており、すべてのAJAのお客様にご利用いただけます。ミニコンバータのインストール、設定、操作、または技術的な問題に関してサポートが必要な場合は、販売代理店へお問い合わせください。
ミニコンバータ製品には、5年間の長期保証が付いています。製品自体の保証条件に関する詳細は、各製品のマニュアルをご覧ください。
製品仕様
| ビデオフォーマット | （2K）2048x1080p (2K) 2048x1080PsF （HD）1920x1080p （HD）1920x1080PsF （HD）1920x1080i （HD）1280x720p （SD）720x576i （SD）720x480i RGB/YCbCr、4:4:4/4:2:2、10bit |
|---|---|
| ビデオ入力フォーマット | 1x 3 Gb SDI（レベルAまたはB） （2K）2048x1080p 23.98、24、25、29.97、30、50、59.94、60 （2K）2048x1080PsF 23.98、24、25、29.97、30 （HD）1920x1080p 23.98、24、25、29.97、30、50、59.94、60 （HD）1920x1080PsF 23.98、24、25、29.97、30 （HD）1920x1080i 50、59.94、60 （HD）1280x720p 50, 59.94, 60 1x 1.5 Gb SDI （2K）2048x1080p 23.98、24、25、29.97、30 （2K）2048x1080PsF 23.98、24、25、29.97、30 （HD）1920x1080p 23.98、24、25、29.97、30 （HD）1920x1080PsF 23.98、24、25、29.97、30 （HD）1920x1080i 50、59.94、60 （HD）1280x720p 50, 59.94, 60 1x 270 Mb SDI （SD）625i 50 （SD）525i 59.94 |
| ビデオ出力フォーマット | ビデオ出力は、ビデオ入力の遅延、リクロッキングバージョンで、同じフレームレートなどです。入力がない場合、ビデオ出力は未定義です。 ビデオ遅延、ビデオ入力とビデオ出力コネクタ間で測定された時間: 3GレベルA = 3.2 µsec 3GレベルB = 6.1 µsec HD (1.5 Gb) = 6.3 µsec SD (270 Mb) = 17.2 µsec |
| デジタルビデオ入力 | 1x 3G-SDI BNC、SMPTE-259/292/372/424 |
| デジタルビデオ出力 | 1x 3G-SDI BNC、SMPTE-259/292/372/424 |
| オーディオ 入出力 | バランスアナログオーディオ、コンバータ上の1x 25ピンDメスコネクタ、4チャンネル入力、4チャンネル出力 1x 25 ピン D オス コネクタが付属するブレイクアウト ケーブル: 4x XLRメス入力ブレイクアウトコネクタ 4x XLRオス出力ブレイクアウトコネクタ |
| デジタルオーディオ コンバータ | 24bit |
| エンベデッドオーディオ | SMPTE 272M（SD）：20bit、48 kHz同期 SMPTE 299M (3G/HD): 24bit、48 kHz同期 埋め込まれた音声は通過、削除、または上書きできます 最大16チャンネルをサポート 注: 2048x1080p/PsF 29.97/30フォーマットは、最大8チャンネルのエンベデッドオーディオをサポートします。 |
| パスオーディオ遅延 | 埋め込みパス 1100 µsec 分離パス 1200 µsec |
| アナログ オーディオレベル | Mini-Config ソフトウェア経由で設定: プロ1：0 dBfs = +24 dBu プロ2：0 dBfs = +18 dBu プロ3: 0 dBfs = +15 dBu コンシューマー1: 0 dBfs = +12 dBu |
| ユーザー インターフェース | 外部DIPスイッチ PC/Mac 経由でデバイスを構成するための Mini-Config ソフトウェア アプリケーションで使用される USB ポート |
| サイズ（幅x奥行x高さ） | 147.32 x 78.74 x 25.4 mm |
| 重量 | 0.29kg |
| 電源条件 | +5-20VDC、5Wの電源が必要（購入時に付属） |
| 動作環境 | 安全動作温度: 0～40℃ (32～104℉) 安全な保管温度（電源オフ時）: -40～60℃（-40～140℉） 動作相対湿度: 10～90%（結露なし） 動作高度: <3,000メートル (<10,000フィート) |
