HDMI出力をSDI信号に変換することで、長距離伝送が可能になります。
HDMI信号をSDI対応スイッチャーに入力できます。
PCのHDMI出力をSDIケーブル経由で伝送できます。
・HDMI信号をSDI信号にロスレス変換し、業務用レコーダーやスイッチャーなどに入力可能
・SDI映像にオーディオ入力の音声を乗せられるオーディオ・エンベデッド機能
・HDMI信号の音声をオーディオ出力から出力できるオーディオ・ディエンベデッド機能
色や明るさなどイメージを変えずに、元画像を忠実に変換します。
スーパーブラック、スーパーホワイトにも対応し、カメラやソース機器の映像表現をそのまま変換します。
SDI信号を長距離延長した場合の減衰をカバーするリクロッカーを搭載。
カメラ中継の映像も、高画質のまま受け取ることができます。
元映像の映像特性をも忠実に再現し、ラインずれなどの変換トラブルや信号エラーの発生もありません。
ジッター、リターンロスも良好です。
1080iを超える画質の映像信号の入出力が可能。3G-SDIはレベルA、レベルBともに対応し、多様な3G-SDI機器と接続できます。
もちろん、1080i、SD信号も接続するだけで、自動対応します。

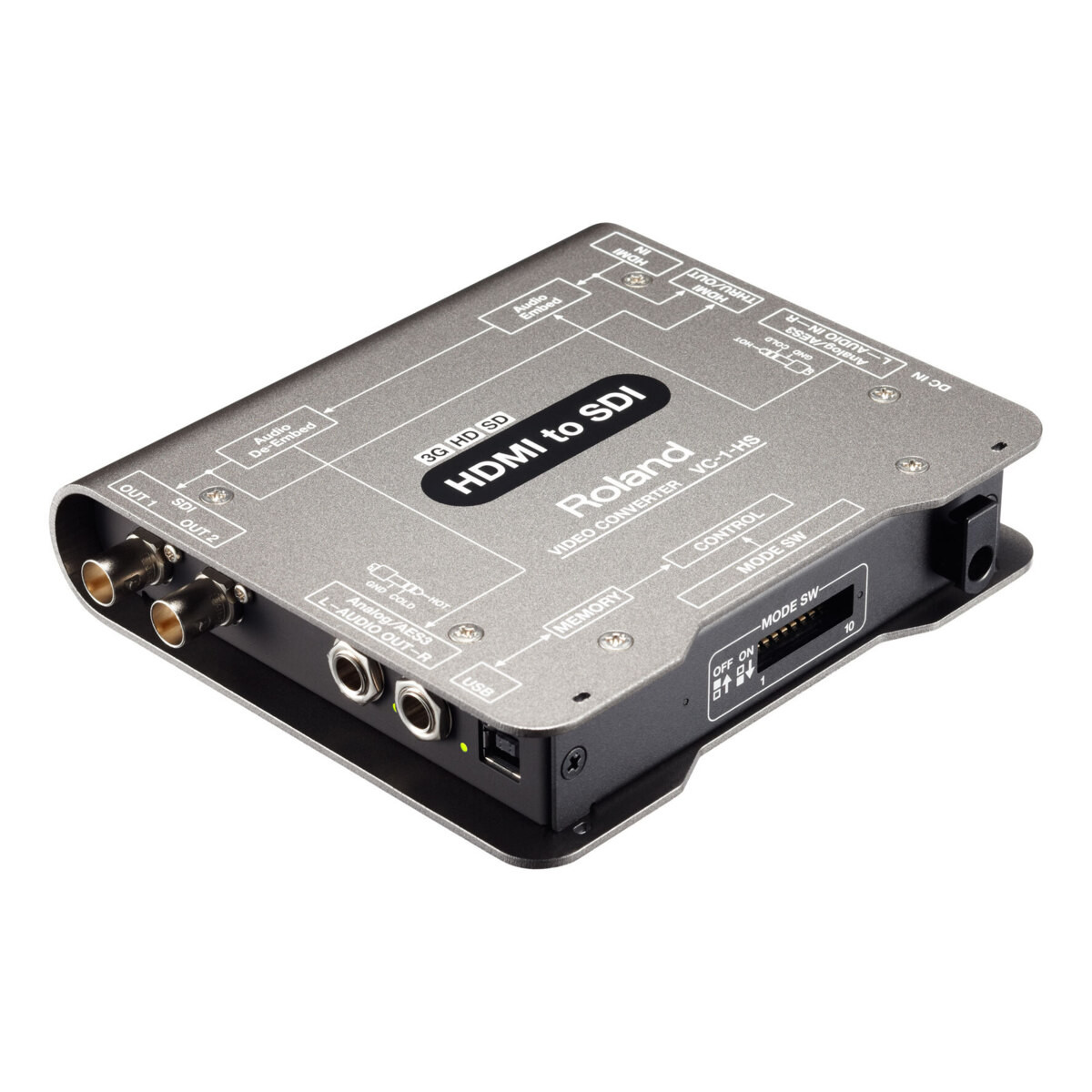

外装プレートには、厚さ2㎜のアルミ素材を採用するなど、随所に堅牢性を考慮したヘビーデューティー仕様です。
SDI端子、HDMI端子は本体ケースにネジ止め、オーディオ端子は、本体ケースにナットで固定し耐久性を向上させています。
各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。
また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。
外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。
ライブ時の快適な取り回しを実現します。
また、専用ラック・マウント・アダプター(別売品)に装着することで、編集室などのラックに固定させての常設運用にも対応します。
VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。例えば世界初のHDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。
※HDCP付きHDMI信号をSDI信号に変換できません。
※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。
*2012年10月Roland社調べ。
オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載(ch選択可能)。
オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。
オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。
また、デジタル(AES/EBU)入出力に対応しているので、業務用音響機器のデジタル音声を入出力でき、信号の受け渡しの際の劣化がない、高品質な音声システムを構築できます。
もちろんアナログ入出力にも対応しており、多種多様なオーディオ機器と音声が受け渡しできます。

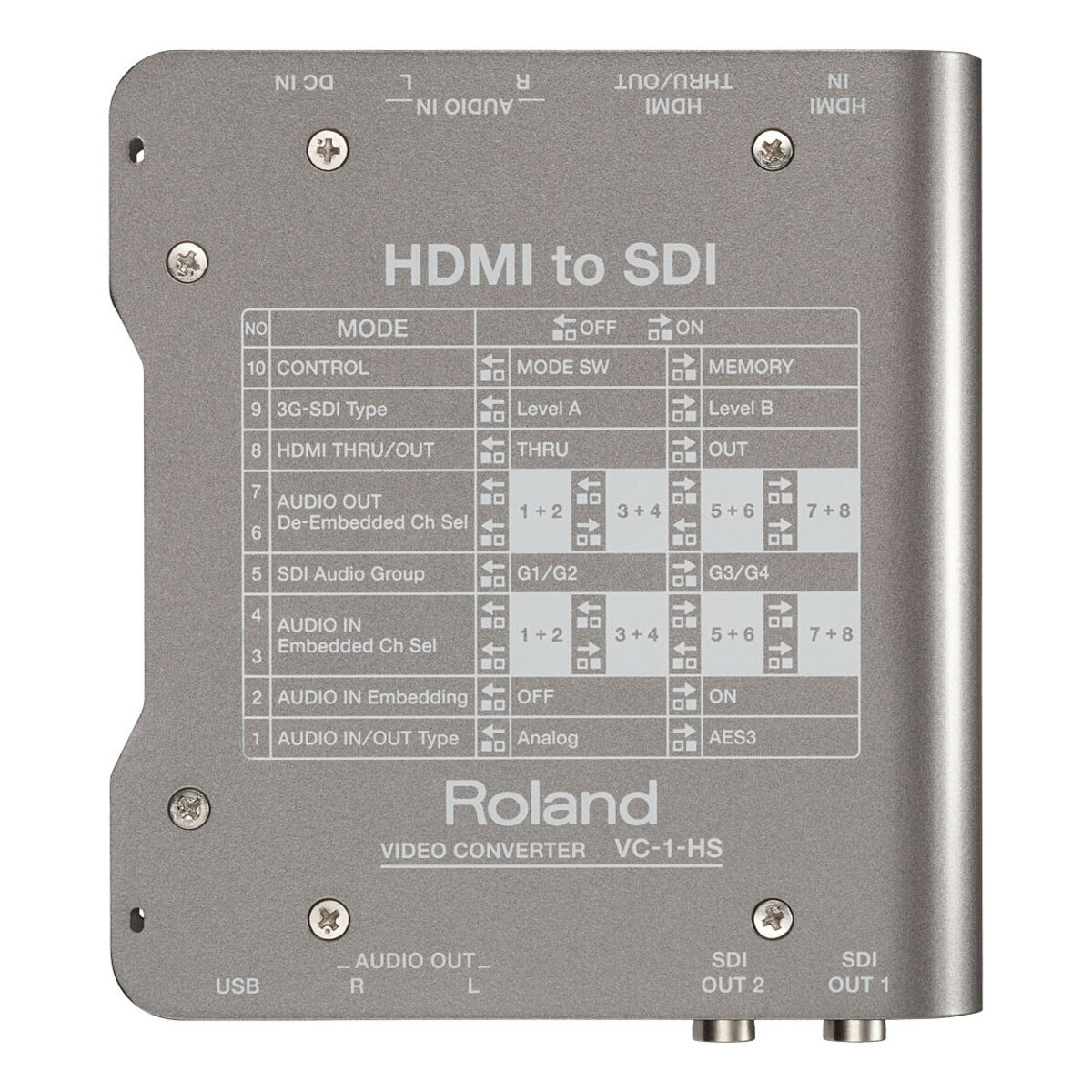

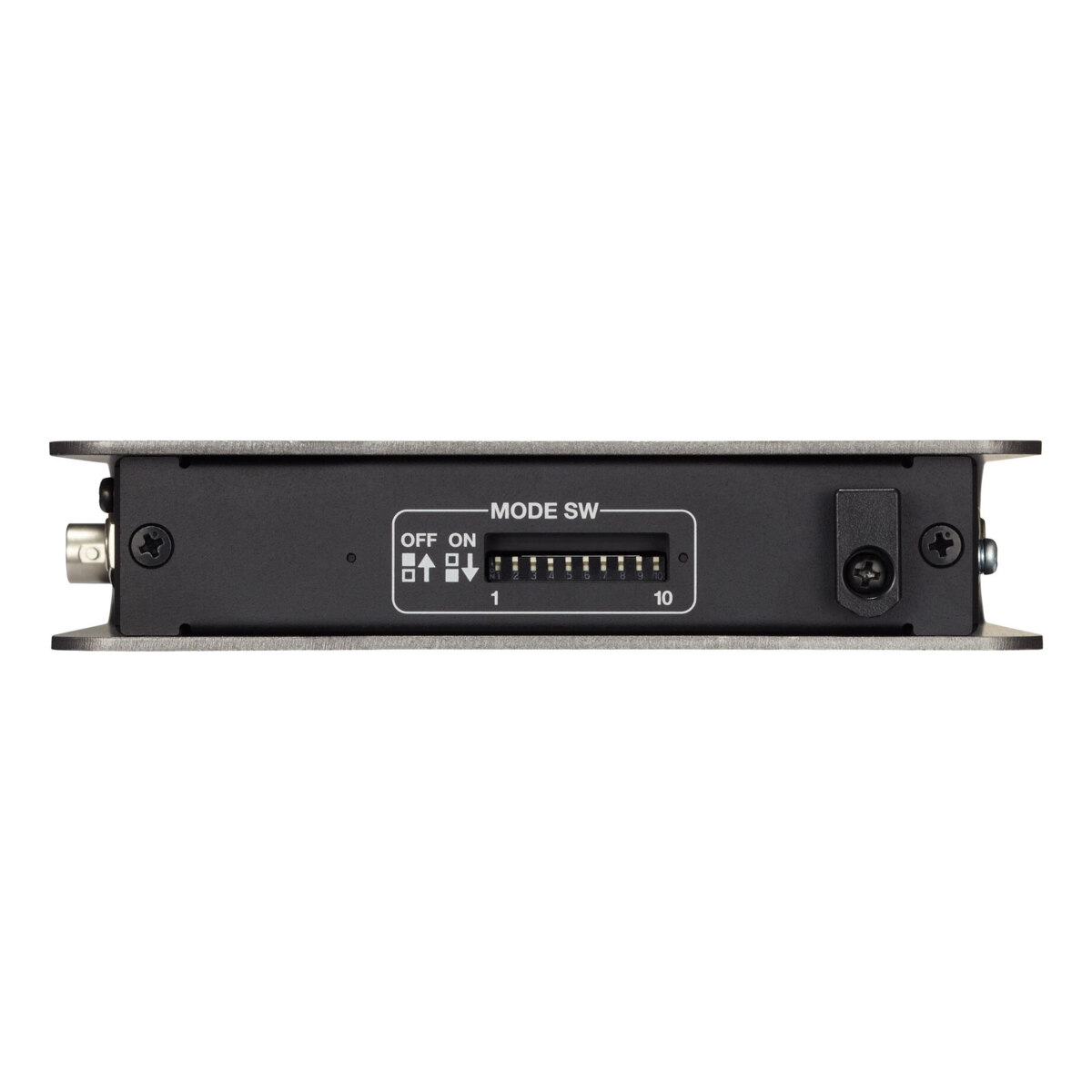

側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。
また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。
設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。
入力 | ・HDMI端子 :Type A(19ピン)x 1 ・アナログ・オーディオ端子 :TRS 標準タイプ(バランス)x 1ペア(L/R) ・デジタル・オーディオ端子 :TRS 標準タイプ(バランス)x 1 (アナログ・オーディオ入力端子 R と共用) |
---|---|
処理 | ・オーディオ・エンべデッド ・オーディオ・ディエンべデッド |
出力 | ・SDI端子 :BNC タイプ x 2 ・HDMI端子 :Type A(19ピン)x 1(スルー/出力切替) ・アナログ・オーディオ端子 :TRS 標準タイプ(バランス)x 1ペア(L/R) ・デジタル・オーディオ端子 :TRS 標準タイプ(バランス)x 1 (アナログ・オーディオ入力端子 R と共用) |
入出力対応フォーマット | ・HDMI入力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i(CEA-861-E 準拠) 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4 ・HDMI入力音声フォーマット リニア PCM、24ビット、48kHz、8ch ・SDI出力信号規格 SMPTE 424M(SMPTE 425M-AB)、SMPTE 292M、SMPTE 259M-C ・SDI出力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i(SMPTE 274M 準拠)、1280x720/60p/59.94p/50p/30p/29.97p/25p(SMPTE 296M 準拠)、720x487/59.94i、720x576/50i(ITU-R BT.601-5 準拠) 10bit YCC4:2:2 ・SDI出力音声フォーマット リニア PCM、24ビット、48kHz、16ch(SMPTE 299M、SMPTE 272M-C 準拠) ・HDMI出力映像フォーマット 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i(CEA-861-E 準拠) 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4 ・HDMI出力音声フォーマットリニア PCM、24ビット、48kHz、8ch |
オーディオ入出力 | ・アナログ・オーディオ入力信号レベル:+4dBu ・アナログ・オーディオ入力最大入力レベル :+24dBu ・アナログ・オーディオ入力インピーダンス :150kΩ ・デジタル・オーディオ入力信号フォーマット :AES3、16~24ビット、32~48kHz、2ch ・デジタル・オーディオ入力インピーダンス :110Ω ・アナログ・オーディオ出力信号レベル :+4dBu ・アナログ・オーディオ出力インピーダンス :600Ω ・デジタル・オーディオ出力信号フォーマット :AES3、24ビット、48kHz、2ch ・デジタル・オーディオ出力インピーダンス :110Ω |
その他 | ・USB端子 :USB タイプ B(Hi-Speed USB)x 1 ・電源 :DC 9V(AC アダプター) ・消費電力 :8W ・動作温度 :+0~+40℃ ・付属品 :ACアダプター、電源コード、ゴム足 4個、取扱説明書、保証書、ローランド ユーザー登録カード |
外形寸法 / 質量 | ・幅 (W) :150 mm ・奥行き (D) :130 mm ・高さ (H) :30 mm ・質量 :0.5 kg |
