VC-1-DL

HDMIとSDIの双方向変換に加え、ビデオ・オーディオのディレイと、フレームシンクロナイザーが搭載された高機能モデル。

たとえば、ビデオスイッチャーで発生した遅延を、オーディオ信号を遅延させることで、つじつまを合わせられるので「リップシンク」がとれます。

イベントなどで複数のテレビモニターに表示する際に、表示タイミングのずれを補正することができます。

シアター・システムなどで利用する際、PAシステムとプロジェクターの表示のずれを調整できます。

主な特徴

・SDI信号とHDMI信号の双方向ロスレス変換が可能

・最大4.5フレームまで遅延可能なビデオ・ディレイ

・最大4.5フレームまで遅延可能なオーディオ・ディレイ

・複数のビデオ信号を同期させるフレームシンクロナイザー機能

・ビデオ出力信号にオーディオ信号を乗せられるオーディオ・エンベデッド

・SDI／HDMI信号からアナログ音声を出力できるオーディオ・ディエンベデッド

画質へのこだわり。

色や明るさなどイメージを変えずに、元画像を忠実に変換します。スーパーブラック、スーパーホワイトにも対応し、カメラやソース機器の映像表現をそのまま変換します。

リクロッカーを搭載。

SDI信号を長距離延長した場合の減衰をカバーするリクロッカーを搭載。カメラ中継の映像も、高画質のまま受け取ることができます。

映像特性も忠実に再現。

元映像の映像特性をも忠実に再現し、ラインずれなどの変換トラブルや信号エラーの発生もありません。ジッター、リターンロスも良好です。

1080pの3G-SDIに対応。

1080iを超える画質の映像信号の入出力が可能。3G-SDIはレベルA、レベルBともに対応し、多様な3G-SDI機器と接続できます。もちろん、1080i、SD信号も接続するだけで、自動対応します。

過酷な現場での運用に耐える設計。堅牢性と放熱性も確保。

外装プレートには、厚さ2㎜のアルミ素材を採用するなど、随所に堅牢性を考慮したヘビーデューティー仕様です。

SDI端子、HDMI端子は本体ケースにネジ止め、オーディオ端子は、本体ケースにナットで固定し耐久性を向上させています。

各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。

また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。

ライブにも、編集システムへの組み込みにも対応するフォルム。

外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。

ライブ時の快適な取り回しを実現します。

また、専用ラック・マウント・アダプター（別売品）に装着することで、編集室などのラックに固定させての常設運用にも対応します。

HDCP付きHDMI信号に対応。

VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。例えば世界初のHDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。

※HDCP付きHDMI信号をSDI信号に変換できません。

※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。

＊2012年10月Roland社調べ。

音と映像を組み合わせたワークフローに対応。

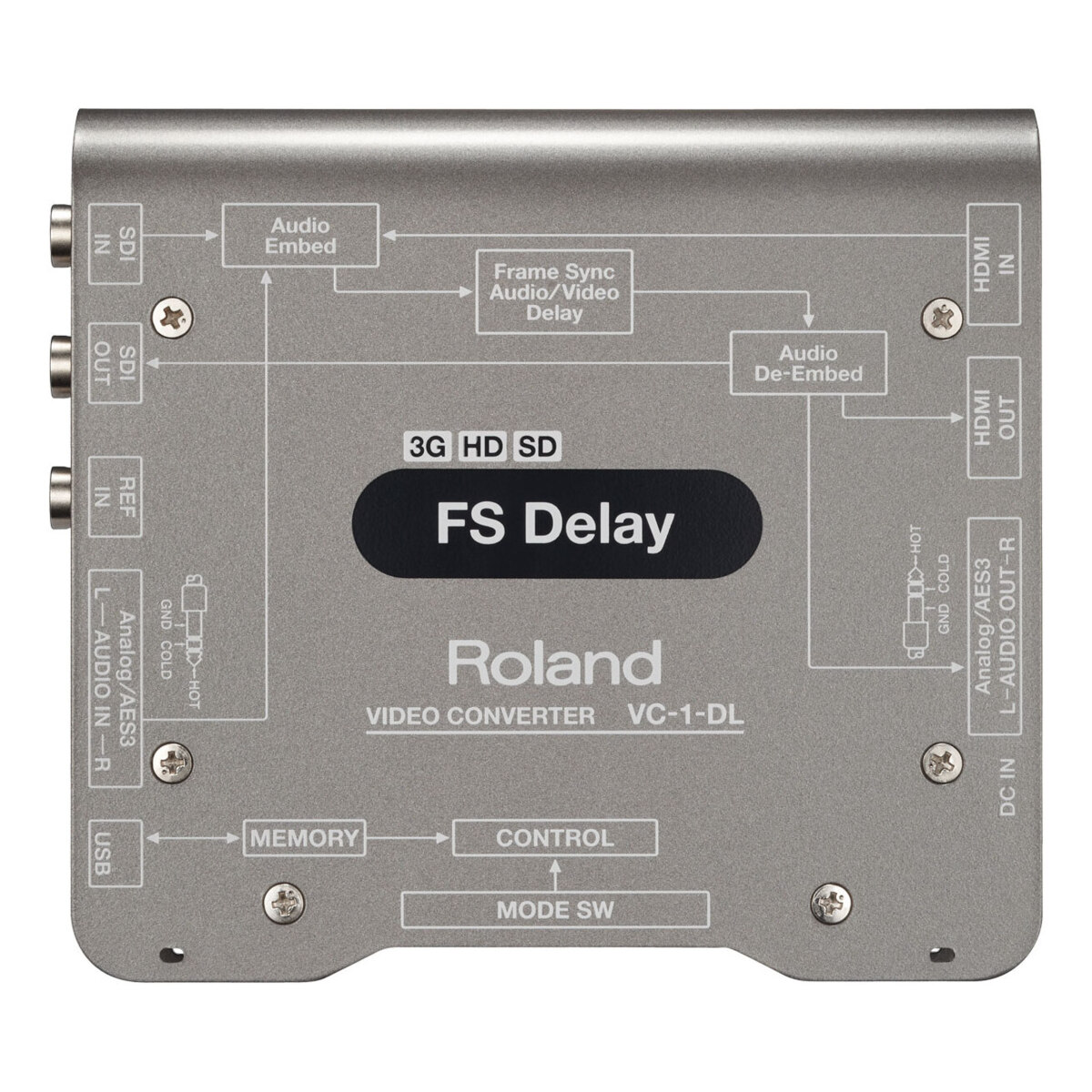

オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載（ch選択可能）。

オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。

オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。

また、デジタル(AES/EBU)入出力に対応しているので、業務用音響機器のデジタル音声を入出力でき、信号の受け渡しの際の劣化がない、高品質な音声システムを構築できます。

もちろんアナログ入出力にも対応しており、多種多様なオーディオ機器と音声が受け渡しできます。

現場ではディップスイッチでシンプルに。編集室ではPC接続で詳細に。

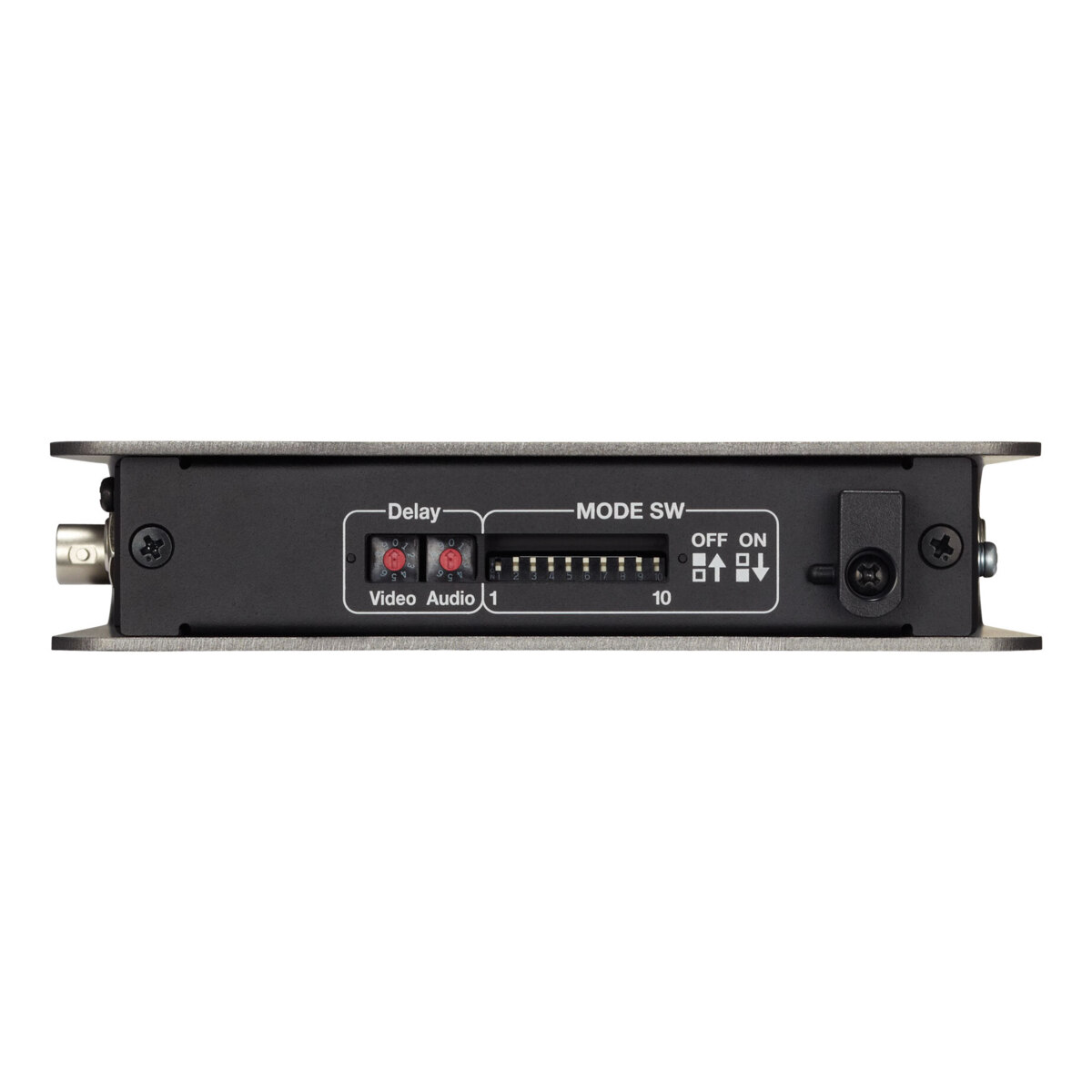

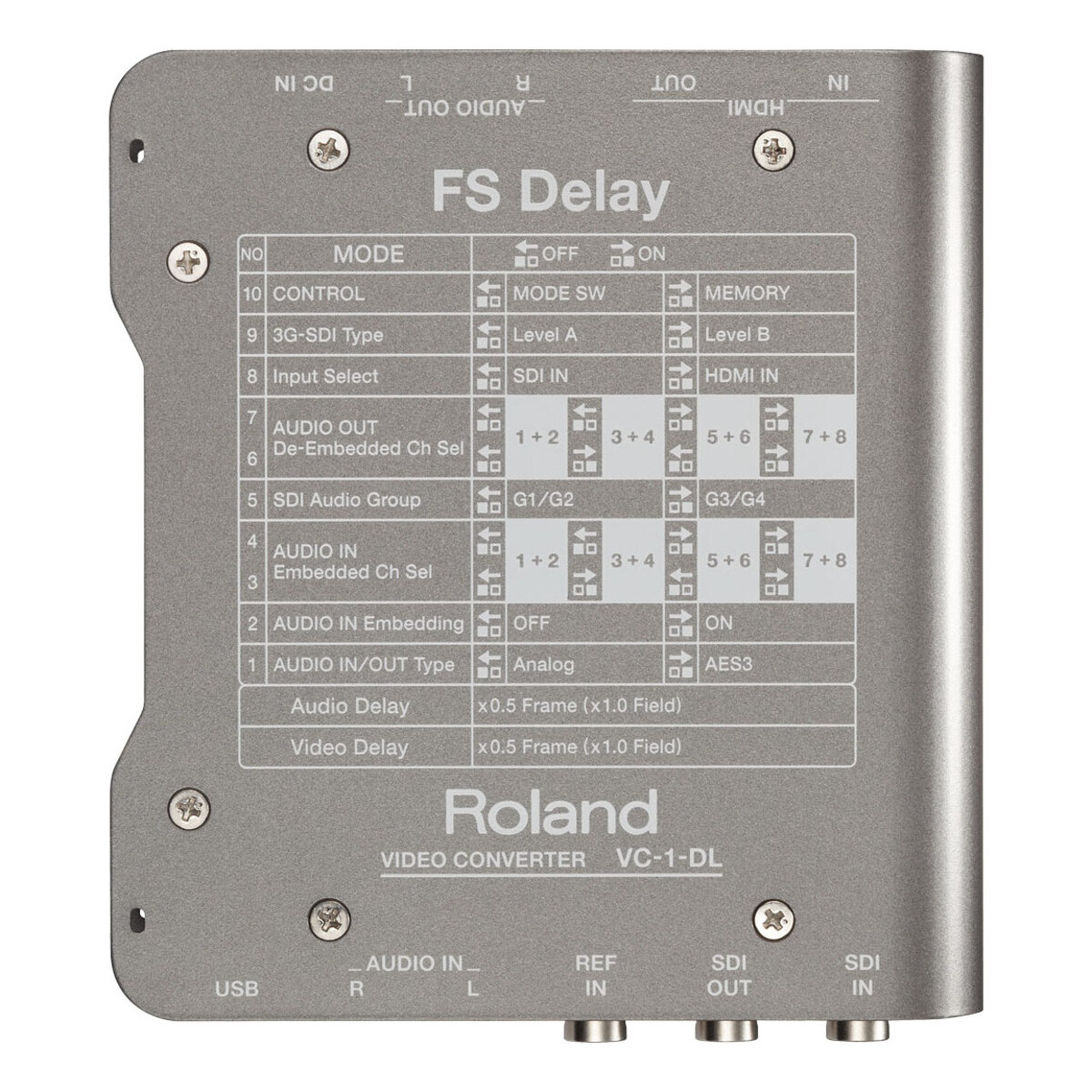

側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。
