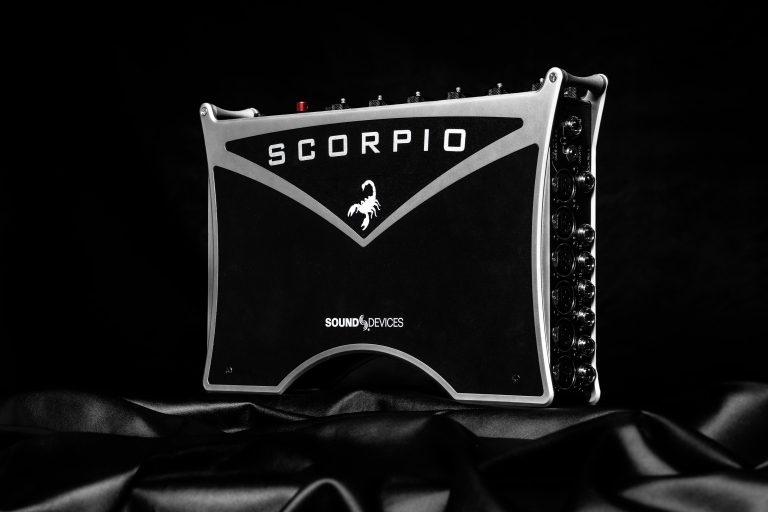

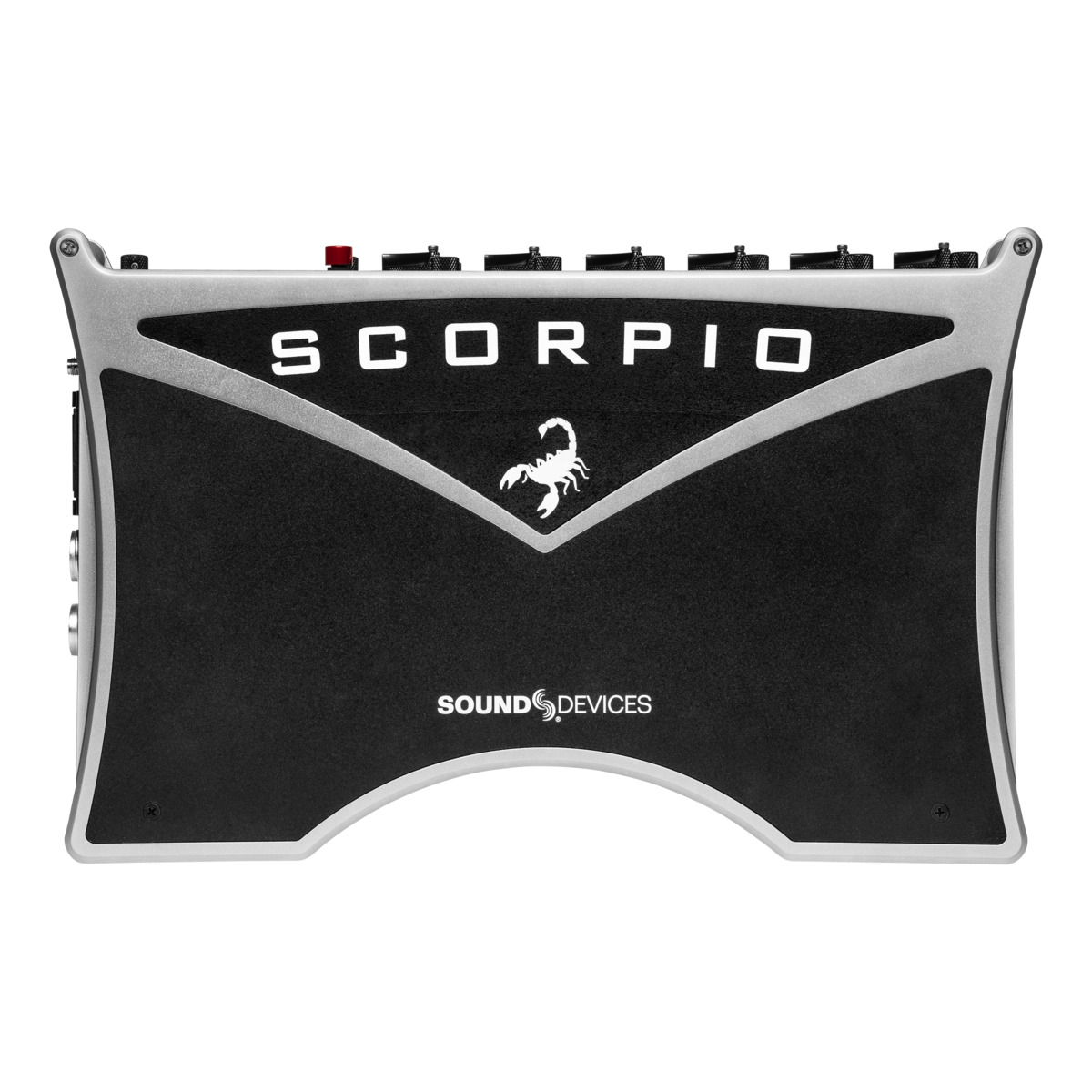

SCORPIO

Scorpioは32チャンネル、36トラックのミキサーレコーダーであり、Sound Devicesがこれまでに設計した最も強力な製品です。16マイク/ラインプリアンプ、32チャンネルのDanteイン/アウト、AESイン/アウト、12アナログ出力、複数のヘッドフォン出力を備えたScorpioは、あらゆる制作シナリオに最適です。フルカスタマイズ可能なルーティングマトリックスにより、任意の入力を任意のチャネル、バス、または出力に送信できます。最大12台のバスを個別に混在させることができます。コンパクトなフォームファクターにより、Scorpioは肩越しや移動式のリグでも同じように使用できます。

・16個の超低ノイズ、8シリーズマイクロフォンプリアンプ

・32チャンネル、12バス、36トラック

・32チャンネルのDante I / O

・256 GB内部SSD、2 SDカードスロット

・SD-Remoteアプリ用のUSB-AおよびCポート、MCUを介したリニアフェーダー制御、キーボード、およびファイル転送

・Dugan Automixing / MixAssist（最大16チャンネル）

  Scorpioには、Sound Devicesの最先端テクノロジーが組み込まれています。3つのFPGA回路と6つのARMプロセッサで構成される超強力なエンジンは、最も複雑なタスクに必要な馬力を提供します。64ビットデータパスを備えたFPGAベースのオーディオ処理は、最高の音質と信頼性を保証します。Scorpioは、Sound Devicesの最新かつ最高のアナログマイクプリアンプ設計も特徴としています。これらのプリアンプは、同社の20年の歴史の中で最も滑らかなサウンドと最も低いノイズを備えており、ビルトインアナログリミッター、ハイパスフィルター、遅延、3バンドEQ、ファンタム電源を備えています。

Scorpioには256GB SSDが内蔵されており、2つのSDカードに同時に記録して冗長性を確保できます。柔軟性をさらに高めるために、さまざまなファイルを選択したメディアに送信できます。

Scorpioのデザインはあらゆる面に細部にまで注意が払われています。ほとんどのメニューへは、ボタンを1回または2回押すだけでアクセスでき、多くのメニューショートカットは片手で実行できます。ScorpioはデュアルLマウントバッテリー充電器を内蔵しており、Lマウントバッテリーを使用するか、スマートバッテリー、NP-1バッテリー、またはインライン電源を使用するTA4 DC入力を介して給電できます。超高精度のフル機能のタイムコードジェネレーターには、電源オフ後最大4時間タイムコードを保持する独自のバッテリーが含まれています。

Dugan AutomixingまたはMixAssistを有効にして、マルチマイクアプリケーションで未使用のマイクを自動的に減衰します。一度に最大16チャンネルをオートミックスでき、2つの別々のグループを同時にミックスできます。Scorpioの直感的なLEDメータリングと太陽光でも読みやすい画面は、正確なDuganチャネル減衰とすべてのチャネルにわたるゲイン分布を表示します。ノイズの多い環境で録音する場合は、オプションのNoiseAssistプラグインを有効にして、一般的なバックグラウンドノイズをその場で即座に抑制します。

Sound Devices CL-16、またはリモートフェーダーとトランスポートコントロール用のサポートされているUSBコントロールサーフェスの1つを使用して、カートにぴったりと収まります。対応するAndroidアプリとiPadアプリであるSD-Remoteをダウンロードして、大きなタッチスクリーンでトランスポートコントロール、計測、サウンドレポートにアクセスします。SL-2デュアルスーパースロットワイヤレスモジュールは、容易に各スロットにワイヤレスオーディオの4チャンネルまで提供する、トップパネルに装着します。

製品仕様

Analog Inputs

Frequency Response

・10 Hz to 80 kHz ± 0.5 dB (192 kHz sample rate, re 1 kHz)

THD + Noise

・0.005% max (mic in, 1 kHz, 22 Hz–22 kHz BW, trim at 20, fader at 0, -10 dBu in)

Equivalent Input Noise

・-131 dBV (-129 dBu) max (mic in, A-weighting, 76 dB gain, 150 ohm source impedance)

Processing Engine

・Highly extensible, full FPGA-based audio processing, 3 FPGAs

・Six-way ARM multiprocessor system

・64-bit audio processing precision

Audio Over Ethernet

・Dante, AES67 compatible

・32 channels in, 32 channels out (up to 96 kHz)

・1Gb/s Ethernet, 2 ports, transformer-balanced

Inputs

Mic/Line inputs

・16 total, all fully featured; 6 on full-size XLR, 2 on TA3, 8 on TA5

Inputs

・Mic-level inputs: (XLR, TA3, TA5): Class-A, discrete differential long-tail pair, 4k ohm input impedance

・Line-level inputs: (XLR, TA3, TA5): active-balanced, 4k ohm input impedance

・48V phantom: full 10mA to all 16 inputs simultaneously

・22 Total analog inputs: 16 mic-line inputs, 6 on returns

・AES3 or AES42 available on XLR inputs 1 and 6

・AES42: +10 V, 250 mA available, mode-1, auto-ASRC

・USB Audio: 2 Inputs

・Rtn A, B, C (3.5 mm/10-pin): unbalanced 2-channel, 4k ohm input impedance

・Com Rtn 1,2 (TA3, 3.5mm) balanced, 1-channel, 8k ohm input impedance

・External Slate Mic (TA5): balanced, 8k ohm input impedance, menu-selectable 12 V phantom

Maximum Input Level

・Mic: +8 dBu (2.0 Vrms)

・Line: +28 dBu (19.5 Vrms)

・Rtn A, B, C: +18 dBu (6.2 Vrms)

・Com Rtn 1, 2: +24 dBu (12.3 Vrms)

・External Slate Mic: +12 dBu (3.2 Vrms)

Buses

・12 Busses (L, R, 1-10)

・Left and Right Mix Bus receives post-fade isolated channels. Optional NoiseAssist plugin instances can be applied to Left and/or Right Mix Busses. Busses 1-10 can receive pre-fade, post-fade, or independent send level from isolated channels, Returns A, B, or C, and Com Returns 1 and 2.

High-Pass Filters

・Adjustable 10 Hz to 320 Hz, 18 dB/oct. 1st stage analog (before preamp), 2nd stage digital.

Limiters

・Limiters available at all channels, buses and headphones for all sample rates

・Analog first stage, all subsequent stages digital

・Attack time: 1 ms

・Release time: adjustable, 50 ms to 1000 ms

・Threshold: adjustable, -2 dBFS to -12 dBFS

・Selectable ratio: inf:1, 20:1, 18:1, 16:1, 14:1, 12:1, 10:1

Delay

・Channel Adjustable 0-50 ms

・Output Adjustable 0-500 ms

Maximum Gain

・Trim stage (mic input): 76 dB

・Trim stage (line input): 50 dB

・Fader stage: 16 dB

・Bus stage: 16 dB

・Headphone stage: 20 dB

・Mic-to-Line: 108 dB

・Mic-to-Headphone: 112 dB

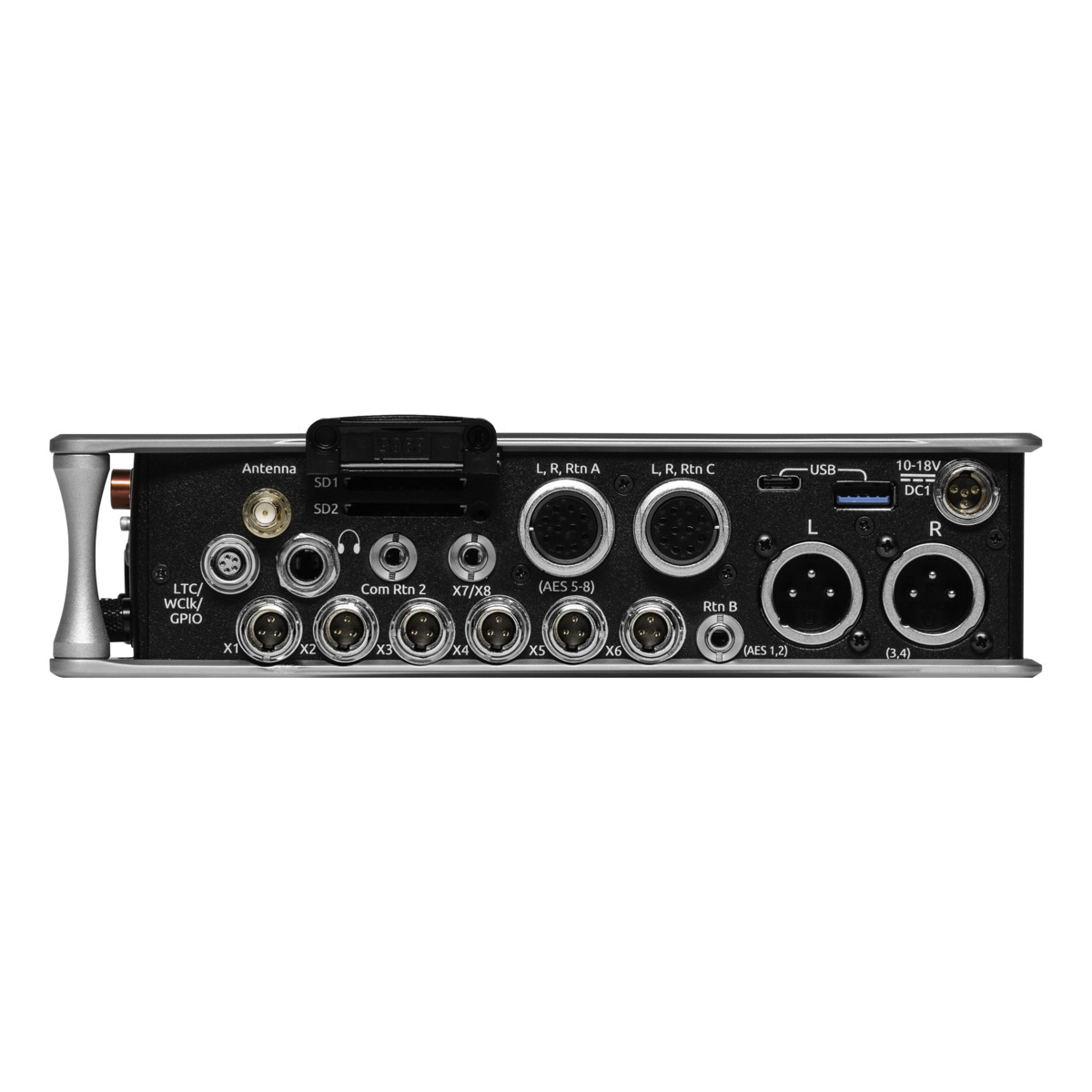

Outputs

Outputs

・XLR (L, R) active-balanced, 250/3.2k/120 ohms (mic/-10/line)

・Hirose 10-pin (L, R) active-balanced, 250/3.2k/120 ohms (mic/-10/line)

・TA3 (X1-X6) active-balanced, 250/3.2k/120 ohms (mic/-10/line)

・3.5mm (X7, X8): unbalanced, stereo, 1.8k ohms

Headphone Outputs

・¼”, 3.5 mm

・TA5 (along with mic input pins) for single connection to headset + mic

・High output, 4 ohm output impedance, 400 mW + 400 mW at each connector, all individually driven

・Compatible with headphones of any impedance

Maximum Output Level (all into 10k load)

・Line: +20 dBu (7.8 Vrms)

・“-10”: +6 dBu (1.5 Vrms)

・Mic: -20 dBu (0.078 Vrms)

・X7/X8 Out: +6 dBu (1.5 Vrms)

・Headphone outputs (¼”, TA-5, X9/X10): +14 dBu (4.0 Vrms)

Digital Outputs

・AES3 transformer-balanced, in pairs; 1-2 (XLR-L), 3-4 (XLR-R), 5-8 (Hirose 10-pin A)

・110 ohm, 2 V p-p, AES and S/PDIF compatible

Recording

A/D Converters

・32-bit, 120 dB, A-weighted dynamic range typical

・Sampling rates 44.1 kHz, 47.952 kHz, 48 kHz, 48.048 kHz, 88.2 kHz, 96 kHz, 192 kHz

Bit Depth

・16, 24

Recording

・Internal 256 GB SSD; two removable SD Cards. Each 10% over-provisioned (reserved free space) for optimum performance

・Simultaneous recording to internal SSD and the two SD cards

・exFAT formatting

・36 tracks (32 iso channels, 4 buses)

・Broadcast WAV monophonic (48048 and lower) and polyphonic file format

・64-bit WAV (RF64) monophonic and polyphonic; support for files > 4 GB

・AAC 2 track at 48 kHz, selectable bit rate 32, 64, 128, 192, 256 kbps

Automatic Mixing

・Dugan Automixer up to 16 channels on Left and Right Mix bus

・MixAssist up to 16 channels on Left and Right Mix bus

Noise Suppression

・Via optional paid NoiseAssist Plugin. Up to two instances of NoiseAssist can run on any combination of isolated channels (excluding 17-32 on Scorpio), bus L, or bus R

USB

・USB-C (USB 3.1 type 1) for file transfer of internal SSD, both SD Cards

・USB-C 2-in/2-out USB audio interface

・USB-A host for keyboard, external controller, external USB hubs supported for connecting multiple devices

Timecode and Sync

・Modes Supported: Off, Rec Run, Free Run, 24h Run, External, including External Auto-Record and Continuous modes.

・Frame Rates: 23.98, 24, 25, 29.97 DF, 29.97 ND, 30 DF, 30 ND

・Sample/Timecode Accuracy: 0.1 ppm (0.25 frames per 24 hours)

・Timecode Input: 20k ohm impedance, 0.3 V - 3.0 V p-p (–17 dBu - +3 dBu)

・Timecode Output: 75 ohm impedance, 5 V p-p (+12 dBu)

Remote Control

・Sound Devices CL-16 Linear Fader Controller

・Sound Devices CL-12 Linear Fader Controller

・USB MIDI MCU Control - supported 3rd party fader controllers

・SD-Remote Android app via USB or Bluetooth LE

・SD-Remote iPad app via Bluetooth LE

・USB Keyboard

・External Timecode Record Trigger

LCD

・320x240, Transflective, excellent sunlight visibility

・Larger touchscreen display available via USB-connected SD-Remote app

Power

・External: dual 10-18 V inputs on locking TA4 connectors, pin-4 = (+), pin-1 = (-), supports Smart Battery telemetry

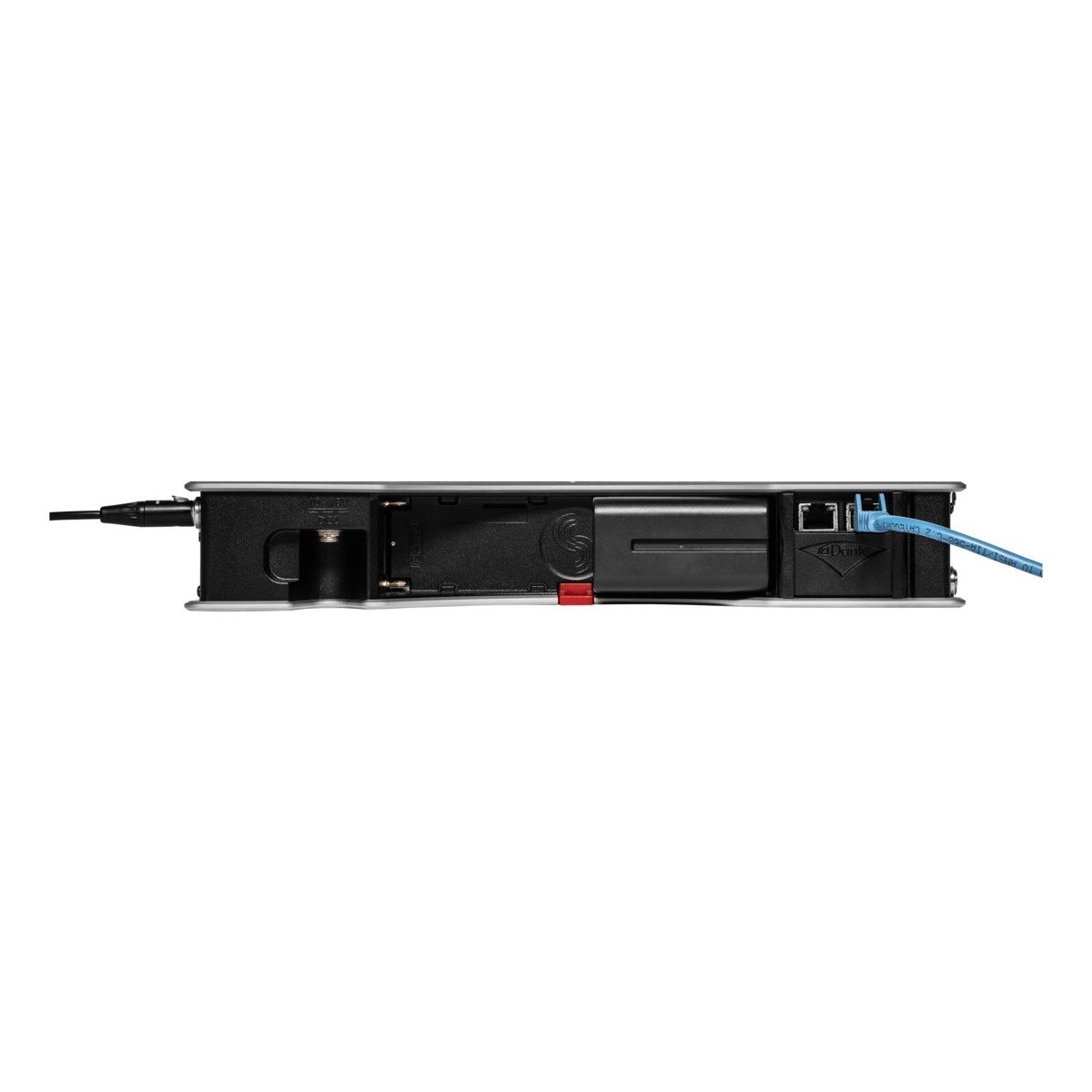

・Dual rear-mount Sony-style L-mount batteries with chargers

Current Draw, at 12 V no battery charging

・All mic preamps off: 950 mA

・All mic preamps on: 1.26 A

・All mic preamps on, 192 kHz sample rate, recording to internal SSD and 2 SD Cards: 1.42 A

・All mic preamps on, 192 kHz sample rate, recording to internal SSD and 2 SD Cards, Dante enabled: 1.67 A

・Intelligent power-down of unused mic preamps and other internal circuits

Environmental

・Operating: -20° C to 60° C, 0 to 90% relative humidity (non-condensing)

・Storage: -40° C to 85° C

Dimensions (H x W x D)

・5.1 cm x 32 cm x 20.5 cm

・2.0 in. x 12.6 in. x 8.1 in

Weight

・5.8 lbs (unpackaged, without batteries)

・2.63 kg (unpackaged, without batteries)
