DARKSIDE PRO Black

DARKSIDE PROは、FIIOの電源クリーン化シリーズに属する低ノイズ・安定化リニア電源です。方向性電磁鋼板を用いたオーディオグレードの75Wトロイダルトランスと、大電流MOSFETを2基並列で用いたフルディスクリートNMOS電圧レギュレーター回路により、A特性30μVrms以下という極めて低いリップルを実現。出力電圧はリレー切替式の12V／15Vに対応し、ポテンショメーターで±0.2Vの微調整が可能。7セグメントLEDで電圧状態を表示します。整流にD15XB60-7000ブリッジダイオード、平滑にELNA製コンデンサーを採用し、共振と電磁干渉を抑えるアルミ製ユニボディシャーシに収めました。DC出力はGX16-2航空コネクター、出力電流は0〜3Aに対応し、オーディオ機器のパフォーマンスを最大限に引き出します。

主な特長

• オーディオグレードの75Wトロイダルトランスを搭載
• フルディスクリート構成のNMOS電圧レギュレーター回路
• リレー切替式12V／15V出力、3A大電流対応
• 共振と電磁干渉を抑える、ミニマルなアルミシャーシ
• 厳選されたパーツ構成
• DC出力にはGX16-2航空コネクターを採用
• 自己復帰型ヒューズによる過電流保護機能搭載

製品の詳細

オーディオグレードの75Wトロイダルトランスを搭載

方向性電磁鋼板を用いた、ノイズを最小限に抑える専用設計のトロイダルトランスを採用しました。高効率・低渦電流。コイルに角がなく磁場が均一に分布するため、漏れ磁束も抑えられます。75Wという余裕のある容量が、音楽のダイナミックな要求にも瞬時に応え、伸びやかで深みのある低域再生をもたらします。

フルディスクリート構成のNMOS電圧レギュレーター回路

大電流対応MOSFET「IRFZ34NPBF」を2基並列で搭載したフルディスクリート構成の電圧安定化回路を採用しました。低内部抵抗・大電流によりダイナミックレンジを向上させ、力強いサウンドを実現するとともに、発熱を抑えながら極めて低いノイズレベルを実現しています。リップルはA特性で30μVrms以下に抑え込みました。

リレー切替式12V／15V出力、3A大電流対応

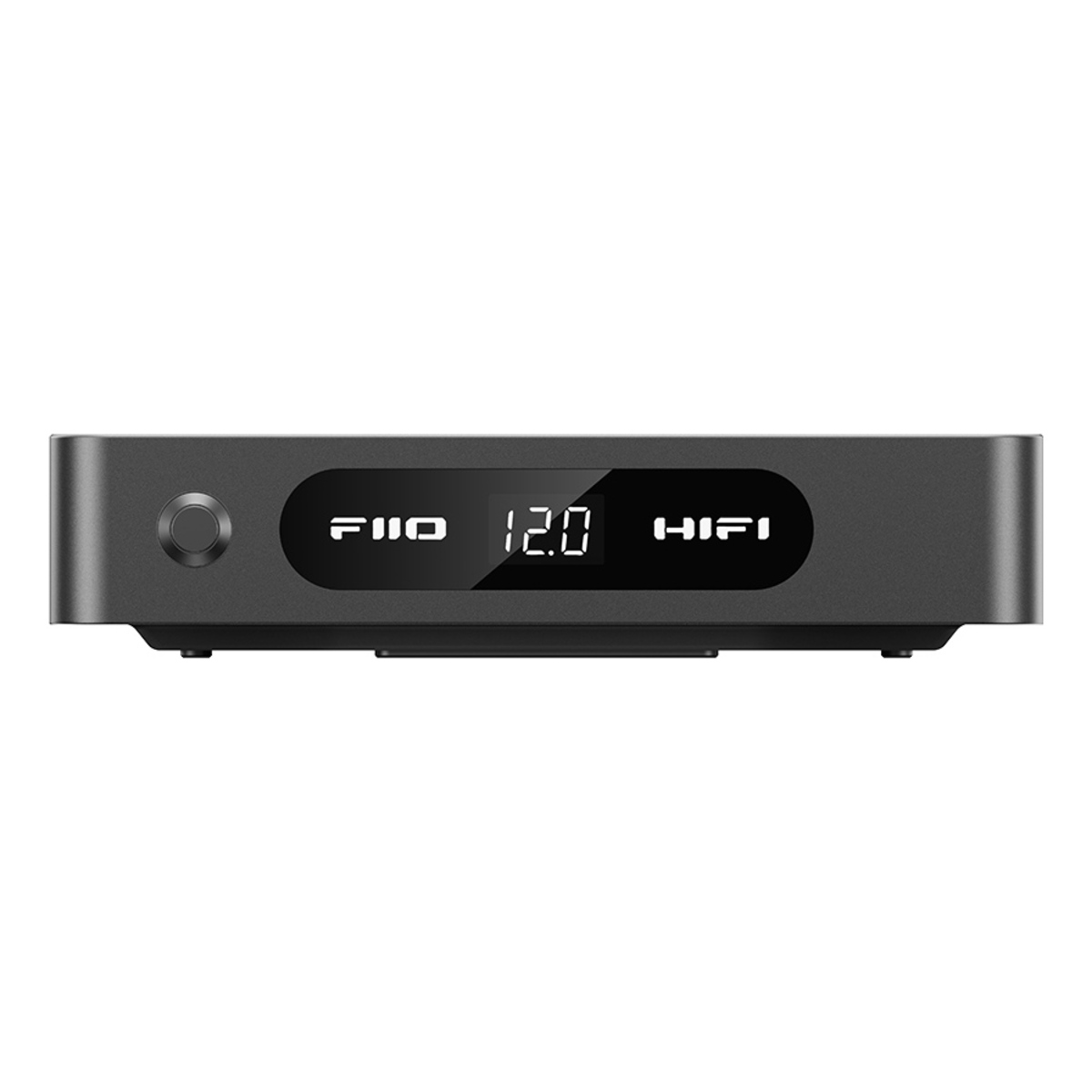

内蔵リレーがトランスの出力電圧を切り替え、接続機器の要求電圧に的確に合わせます。必要な電圧のみを取り出すことで効率を最大化し、動作時の発熱も低減します。さらにポテンショメーターにより±0.2Vの範囲で電圧を微調整でき、7セグメントLEDインジケーター（12.0 等）で現在の電圧状態を確認いただけます。

共振と電磁干渉を抑える、ミニマルなアルミシャーシ

ミニマルなデザインスタイルの、堅牢なアルミ製ユニボディシャーシを採用しました。金属筐体が共振を効果的に抑制するとともに、電磁干渉を遮断し、電源部として理想的な動作環境を確保します。

厳選されたパーツ構成

・ブリッジ整流ダイオード：D15XB60-7000
・コンデンサー：ELNA／Rubycon／WIMA
・レギュレーター：デュアルNMOS並列＋LT431リファレンス

電源部を構成する各パートに信頼性の高いパーツを配し、安定したクリーンな電力供給を実現しています。

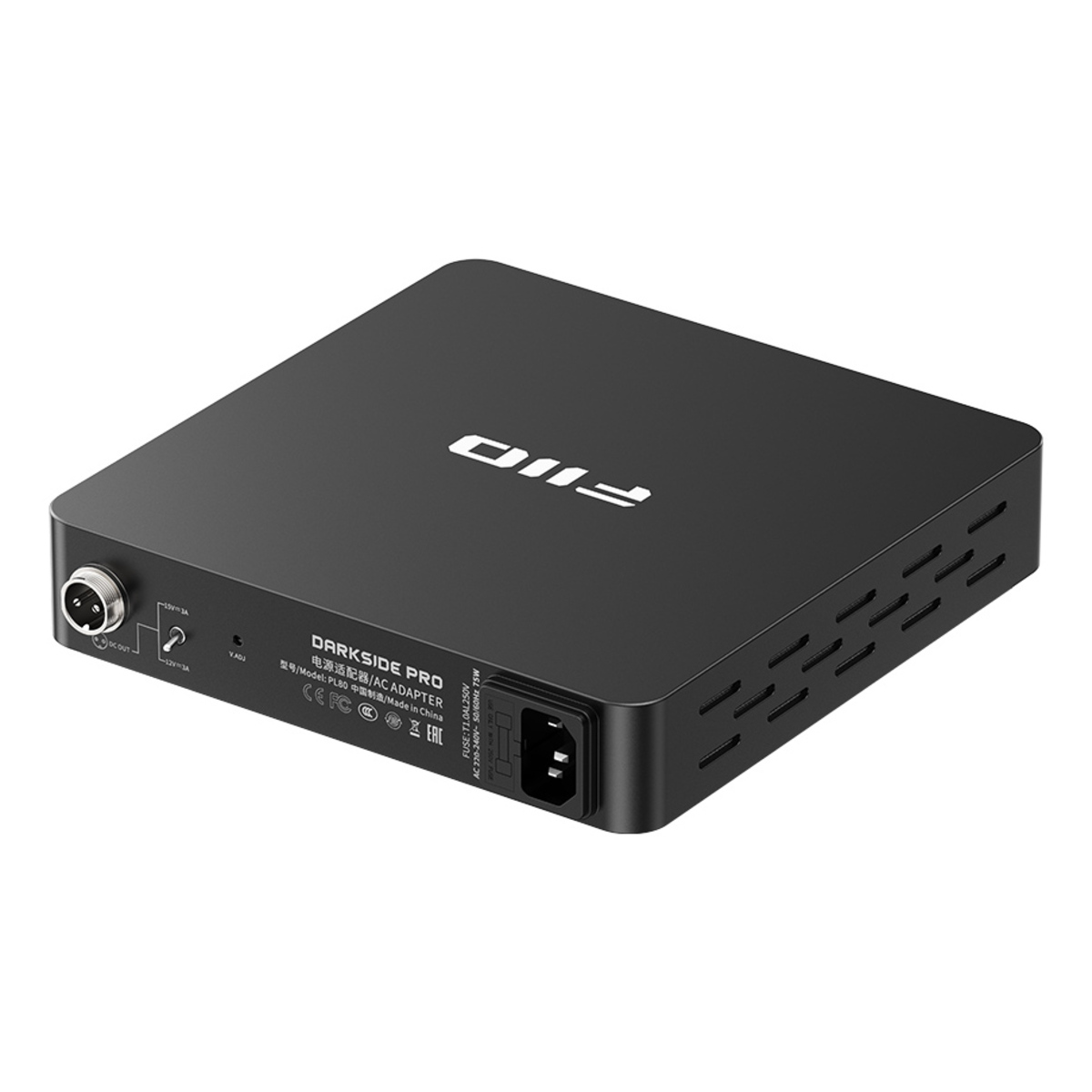

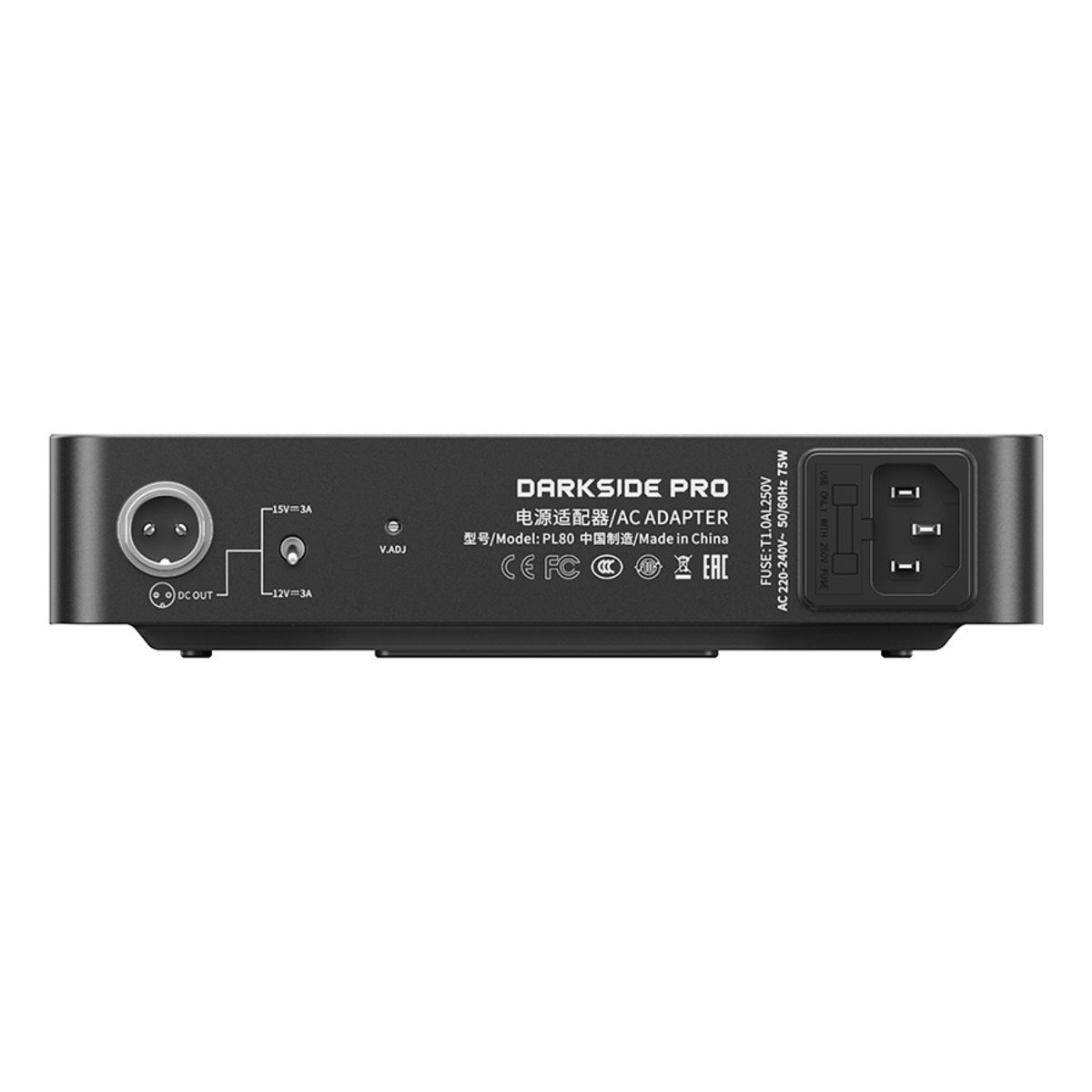

DC出力にはGX16-2航空コネクターを採用

DC出力端子には、確実な接続と高い耐久性を備えたGX16-2航空コネクターを採用しました。0〜3Aの出力電流に対応し、DACやヘッドホンアンプ、ネットワークプレーヤーなど、幅広いHiFi機器の電源を強化します。

自己復帰型ヒューズによる過電流保護機能搭載

出力側に自己復帰型ヒューズによる過電流保護機能を搭載しました。万一の過電流時には保護が働き、復帰後は自動で通常動作に戻るため、大切なオーディオ機器を守りながら安心して長期間ご使用いただけます。

製品仕様
