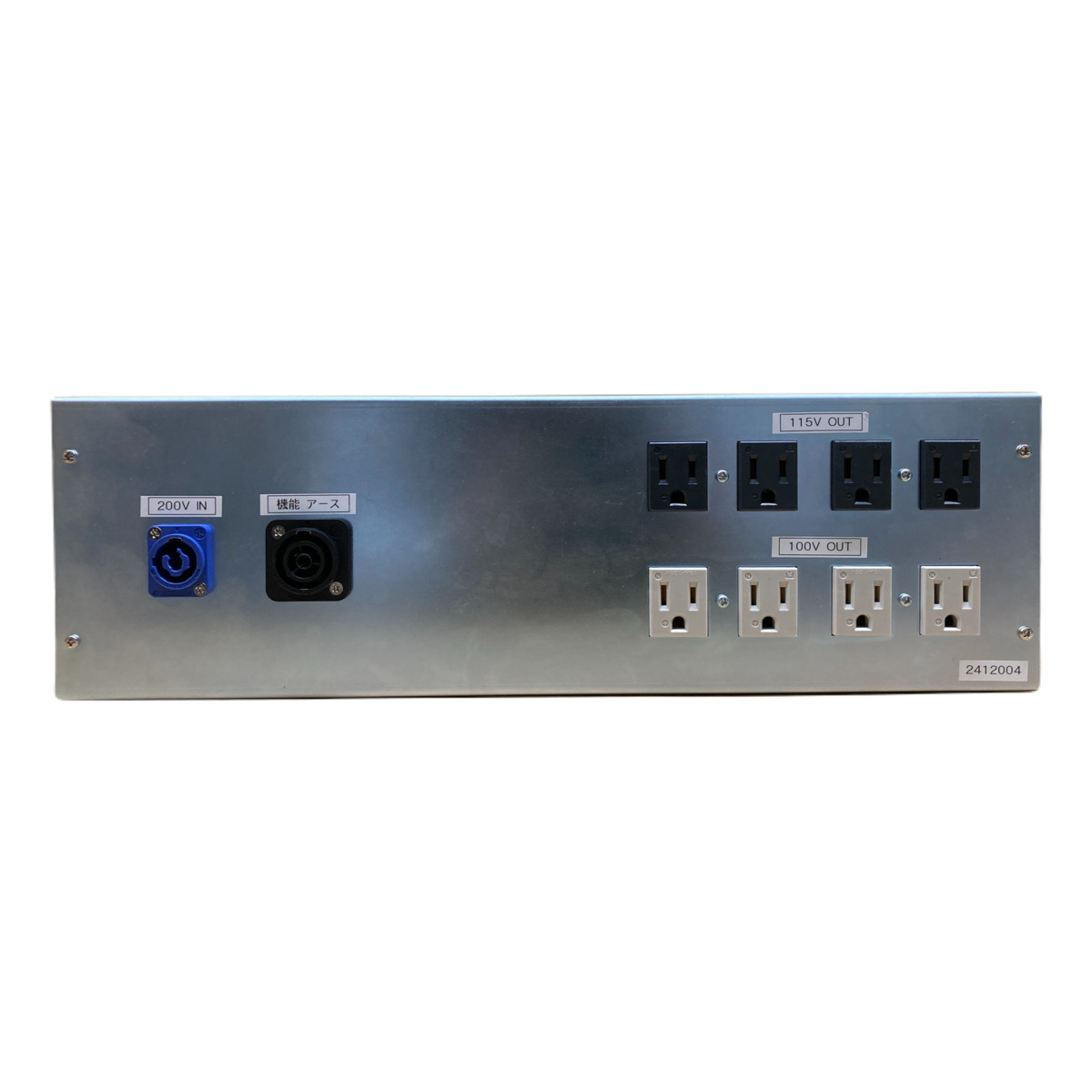

NDT-15200MD

ノイズ低減アイソレーショントランスは、出力電圧をバランス型で生成することで、電源に重畳している「ノイズ成分」を低減させることを目的に開発した商品です。（200V 入力デュアル出力モデル）

EAI3U ラックマウント型。

当製品の能⼒を充分に発揮するためには、機能アースの接続が必要です。

※機能アースとは・・・Ｃ種接地（接地抵抗値10Ω以下）

他の機器から分離、アイソレーション

LEDビジョン、照明、大道具機構などを多用する舞台総合芸術ではスイッチング電源やインバーターによる大量のノイズ発生源が近接し、状況によっては音響電源も同一の電源盤から取らねばならない事があります。

スタジオ、音楽制作現場においても一般家電、OA機器や建物内のエレベーター等からのノイズの影響を受けて、決して良好な環境とはいえない状況があります。

アイソバランスではまずトランスによる【電源の分離】を行い、他からのノイズ混入を防ぎます。

出力電源のバランス化

アナログの音響伝送、バランス接続と同じように、電源もバランス化することで外来ノイズの影響を受けにくくなります。

アイソバランスに搭載された特殊なトランスは+50Vの正相と、-50Vの逆相電流を出力し、作用点では合算して100Vとなるよう設計されています。(100V出力モデルの場合)

これにより、目的電流以外に流入したノイズ成分が作用点では逆相で打ち消し合うことでノイズが大幅に減少します。

アース接続でノイズ成分の除去

アイソレーション、バランス化しノイズ成分の打ち消しに成功したとしても、その成分をどこかに捨てなければノイズが混入したままになります。

そこで打ち消し、分離させたノイズ成分はアース接続によって大地に吸収させます。

コンセントプレートにアース接続のある会場、設備であればアース付きコンセントのアース端子部から大地に繋がり、ノイズをそこから逃すことができます。

※10Ω以下を推奨(C種接地)

製品仕様
