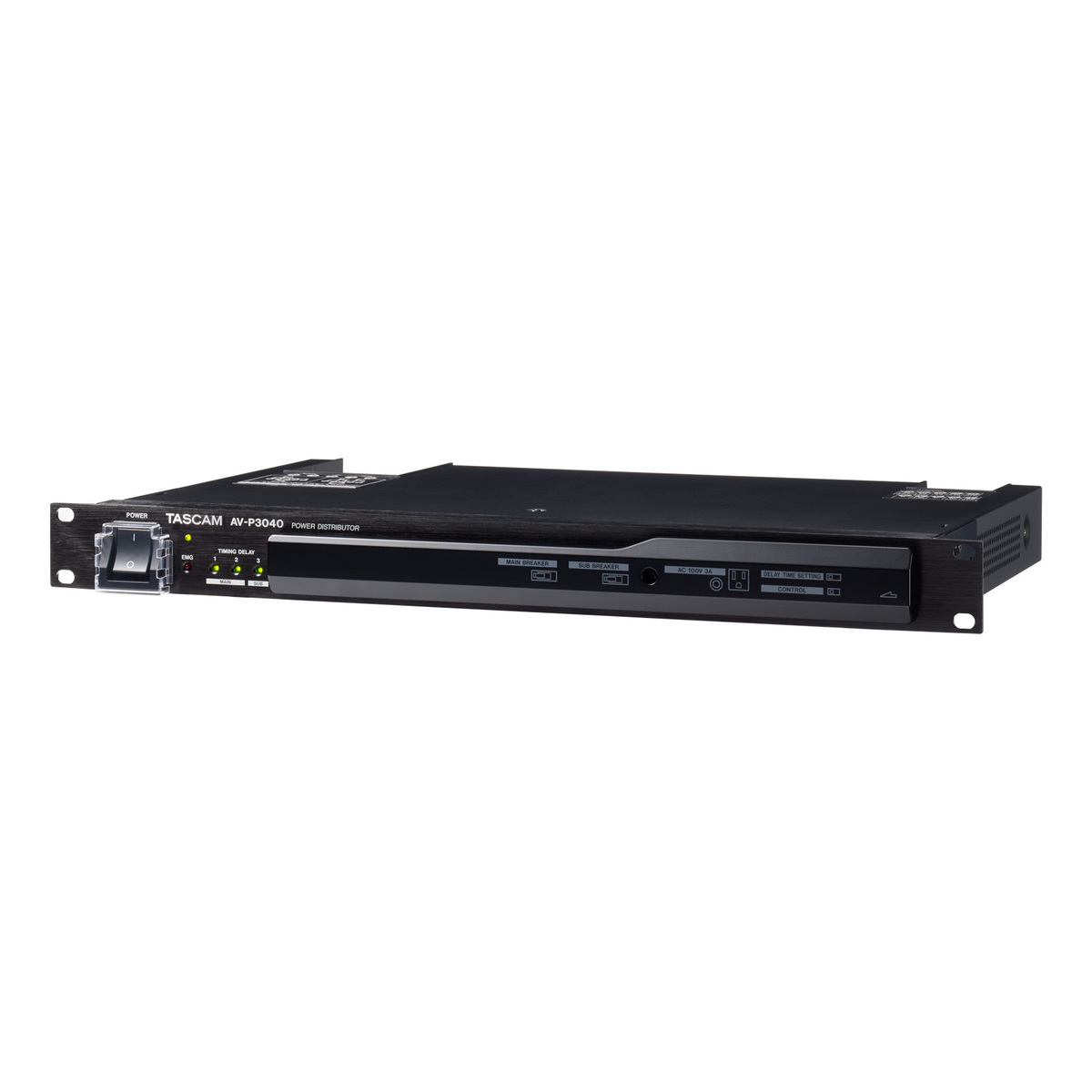

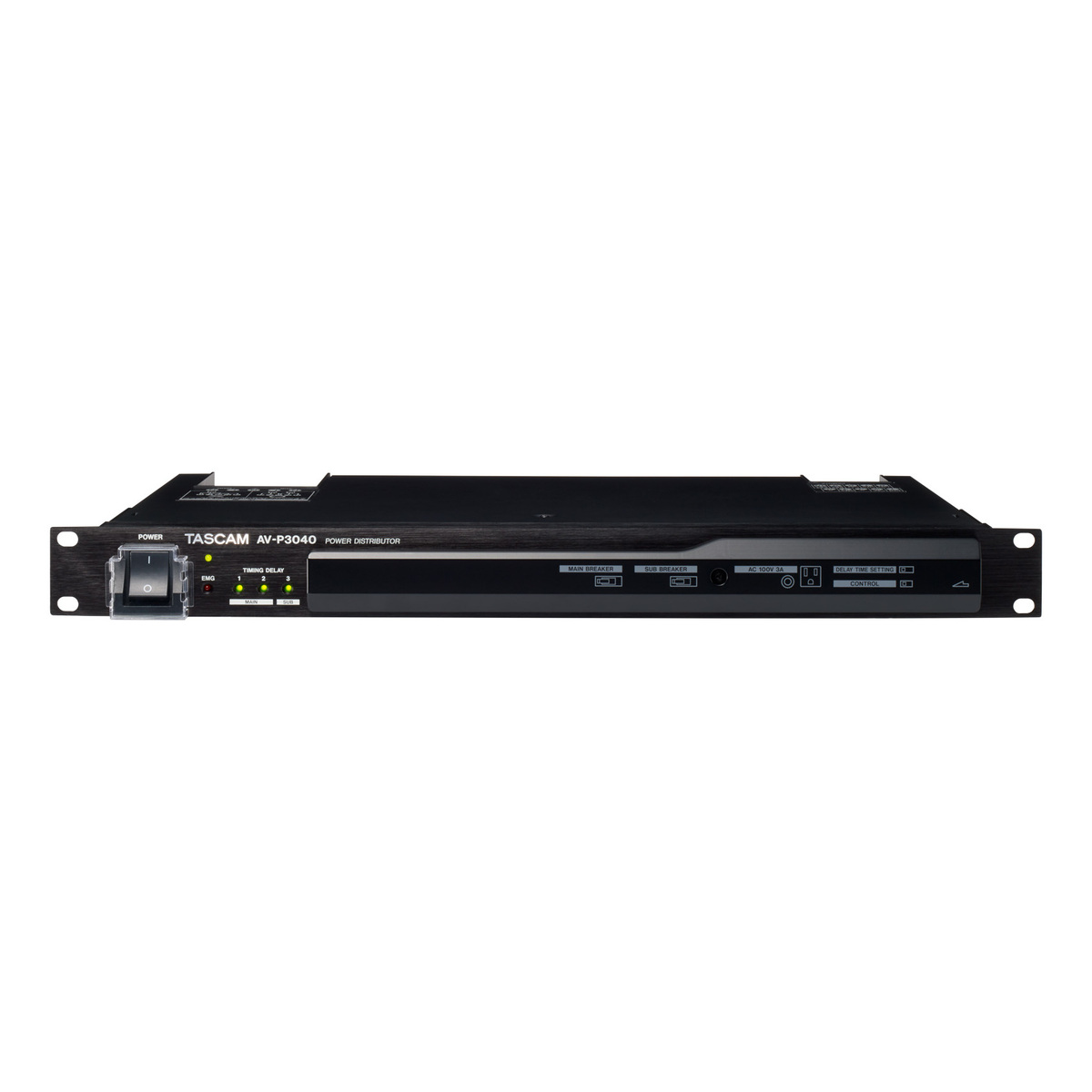

AV-P3040

『AV-P3040』は、40A(20A × 2)の供給が可能。電源は配電盤/分電盤から直接配線することができ、20Aブレーカーを2系統搭載。 主電源に連動する3Pコンセントを後面パネルに6口、非連動3Pコンセントは前面パネルおよび後面パネルに1口ずつ装備。また、すべてのコンセントを3Pにすることにより、3P→2P変換アダプターを使用せず接続することが可能で、3P/2P電源ケーブルが混在するシステムにも対応します。

2系統合計40Aの電源供給が可能

コンセントはメインとサブの2系統を装備。それぞれ20Aの供給が可能です。電源入力はネジ式の端子台を装備。配電盤/分電盤からの配線を確実に固定できます。

設備システムに適した3Pコンセント

コンセントはすべて3Pタイプを搭載し、アース接続が必要な機器への電源供給が可能。2P-3P変換アダプターを使用せずに接続することが可能で、3P電源ケーブルと2P電源ケーブルが混在するシステムに対応します。

動作時間を設定可能な3段階のシーケンス動作機能

主電源に連動するコンセントは、3段階 (TIMING 1/TINING 2/TINING 3)で順次オン/オフするシーケンス動作となっています。パワーアンプやパワードスピーカーなど電源投入時に配慮が必要な機器が接続される場合に、安全な起動が可能です。サーバーやストレージなど起動に時間がかかる機器がシステムに組み込まれる場合には、5分のシーケンス動作を設定できます。電源オンの動作遅延時間はA、B、Cの3種類から選択可能です。

過負荷から電源を保護するブレーカーを搭載

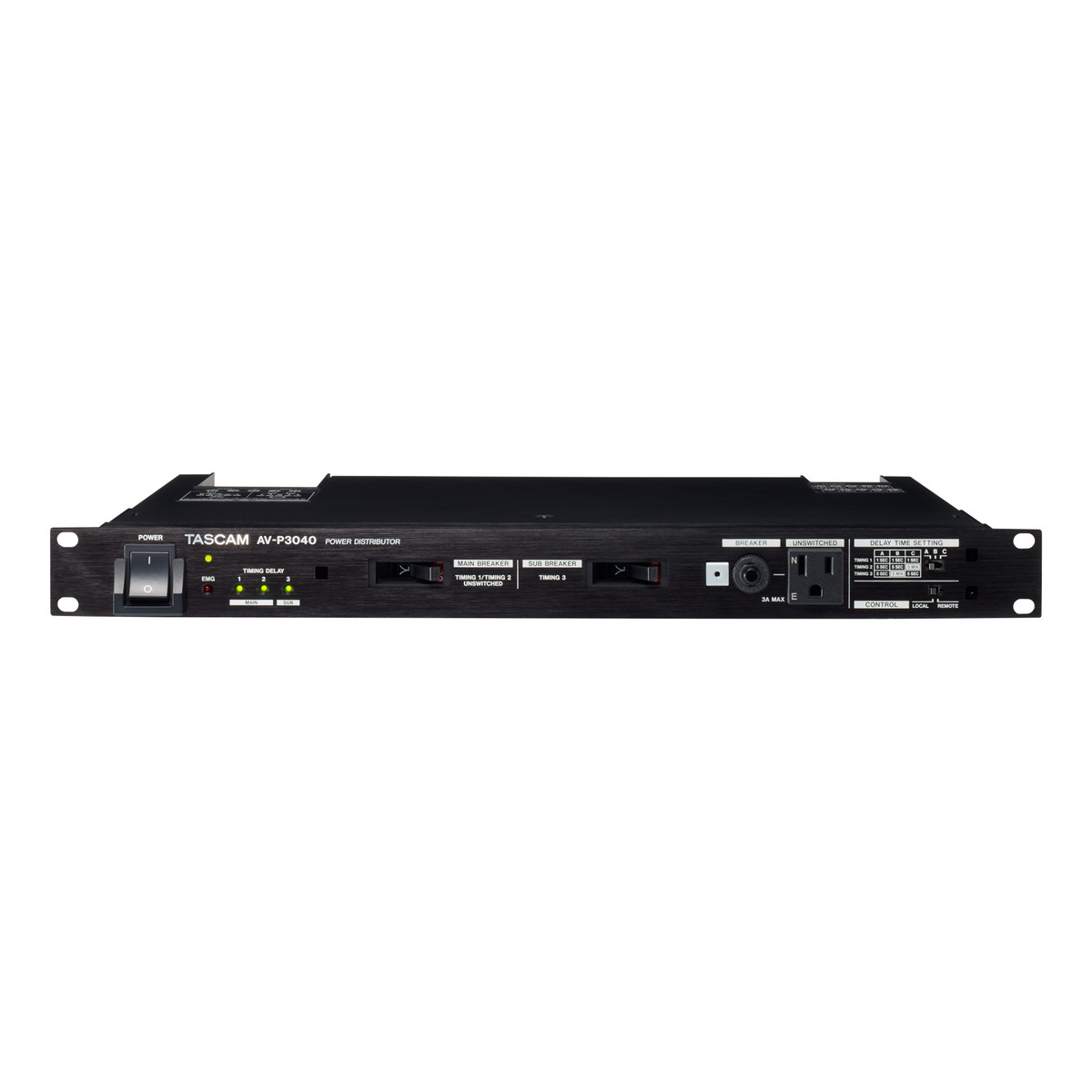

メイン系統およびサブ系統それぞれに20Aブレーカーを搭載。過負荷時に、他系統への影響を最小限に抑えます。ブレーカーは視認性に優れたレバータイプを採用しています。

様々な外部制御に対応

外部制御専用の端子台を装備し、ホールや各種施設などへの設置において、外部コントロール機器からの集中制御が可能です。外部制御線の接続後は、同梱のワイヤーバンドを使用して筐体に固定することが可能。制御線の抜け防止をより確実なものとします。

外部制御端子を利用した動作例

• 親機のオン/オフシーケンス動作後に子機がオン/オフシーケンス動作
• 親機のオン/オフと同時に子機も連動してオン/オフ動作
• 親機オン時のみ、子機は単独でオン/オフ可能
• どの機でも全機のオン/オフが可能
• 非常放送設備からの信号で連動コンセントをオフ動作
• 外部スイッチにより電源オン/オフ
• フォトカプラーの駆動により電源オフ/オン状態を監視

セッティングしやすいロングボディ

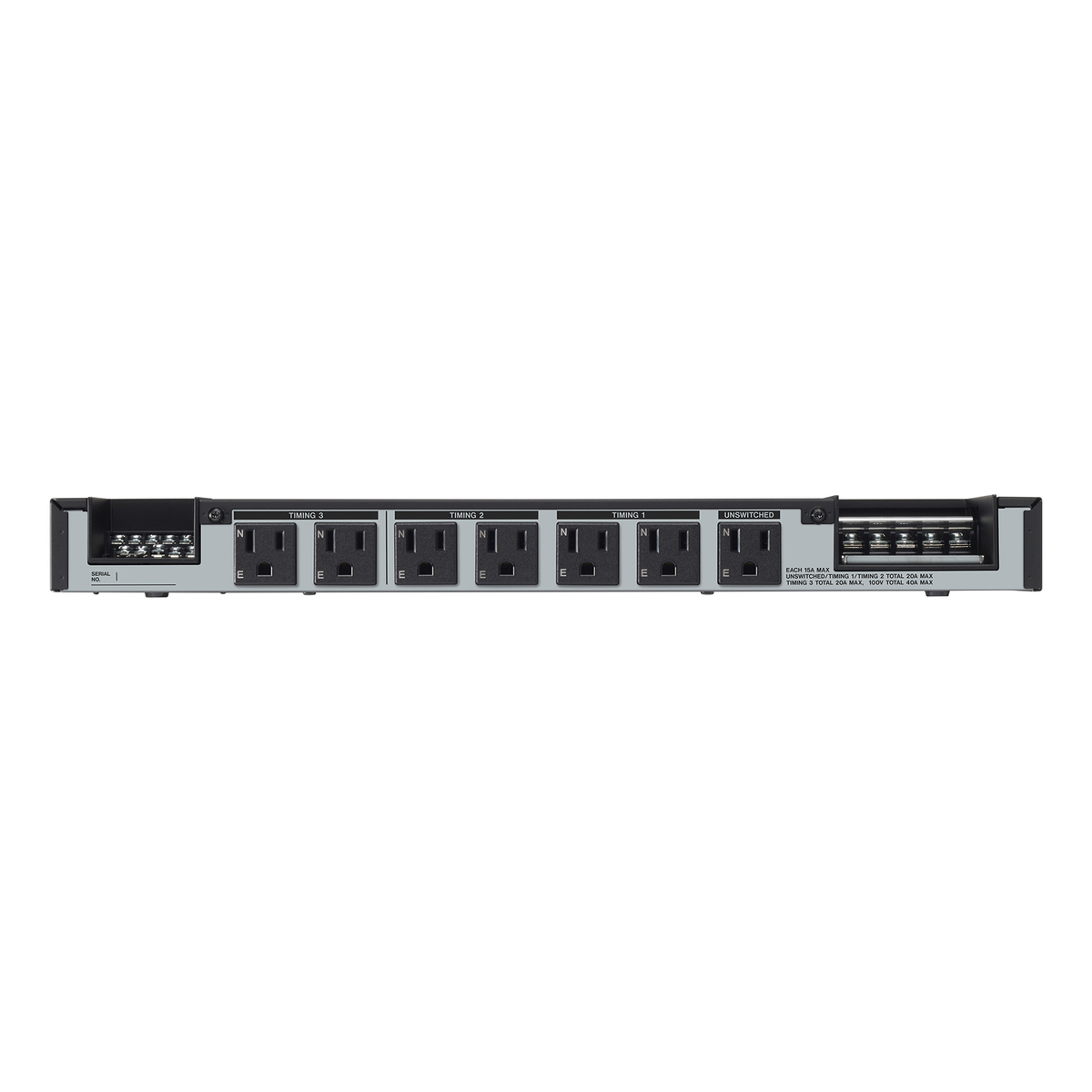

本体奥行きサイズはTASCAM AV-Pシリーズと同様のロングボディを採用。ラックへの設置作業時に、各機器の電源ケーブルを後面パネルのコンセントに接続しやすい設計となっています。

40A以上の供給システムを構築可能なカスケードに対応

複数のAV-P3040をカスケード接続し、40A以上の供給システムを構築可能です。電源オン/オフ動作は、親機/子機間で連動させることが可能。親機と子機間のシーケンス動作にも対応します。
