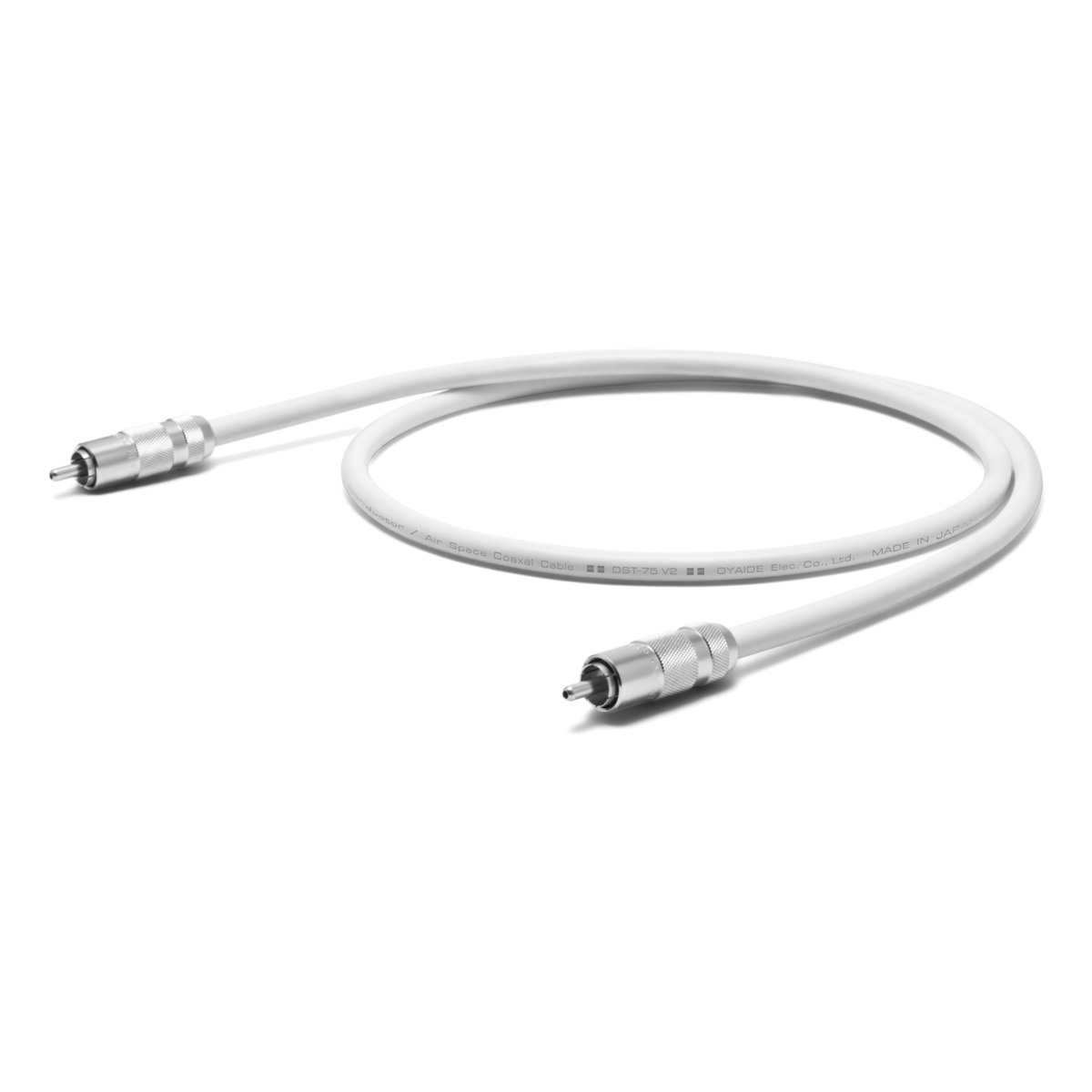

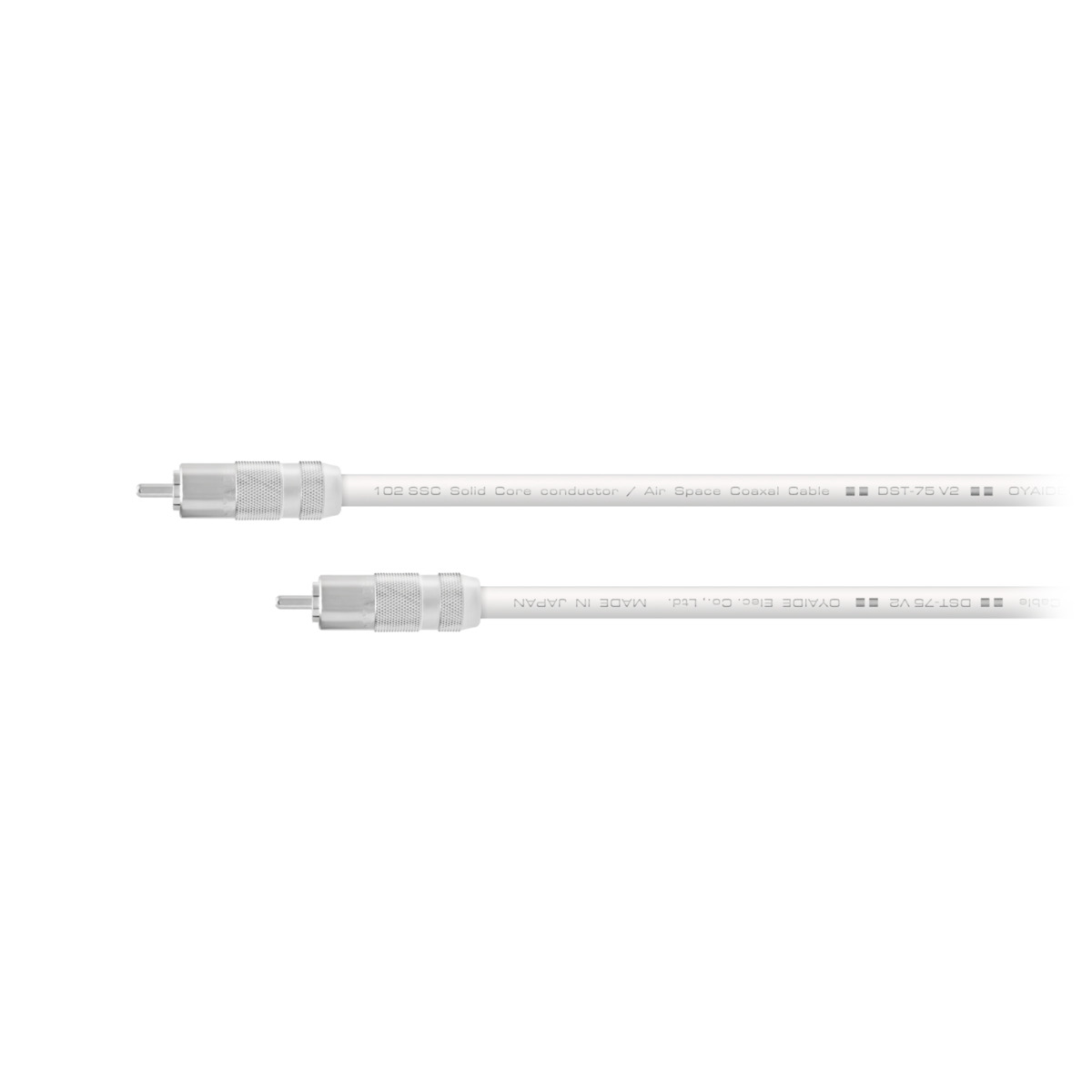

DST-75R V2/1.0

“DST-75R V2”は「コルデル構造」によって誘電損失を極限まで抑えた75Ω同軸デジタルRCAケーブルです。「コルデル構造」は高周波伝送の理想形である空気絶縁に限りなく近い絶縁手法で、中心導体にPE紐をスパイラル状に巻きつけて支持し、中心導体の周りに空気層を設けた構造を有しています。

中心導体と編組シールドには、オヤイデ電気の誇る精密導体”102SSC”を採用。コンタクト部にシルバー+ロジウムメッキを施したRCAプラグ、電気特性とフレキシビリティを両立させるフレックス PEシース、100％の遮蔽率を誇るカッパーフォイルシールド、遮蔽率 90％の編組シールドによるダブルシールディングなど、随所にオヤイデ電気の拘りを盛り込みました。ハイコストパフォーマンスなデジタル伝送ケーブルとして、S/PDIF同軸デジタルや、TVなどのコンポジット映像の伝送に、その性能を遺憾なく発揮します。

コルデル構造

”DST-75R V2”は、初代DST-75Rをベースに、導体をPCOCC-Aから精密導体”102SSC”に変更したリファインモデルです。構造は初代DST-75Rを継承。すなわち絶縁体による誘電損失を極限まで抑えた75Ω同軸ケーブルです。 その最大の特徴は「コルデル構造」。中心導体とポリエチレンチューブとの間には、ポリエチレン紐を介し、介在物との間に空気層を設けた構造です。これにより、絶縁体による誘電損失を極限まで抑えた、超低損失同軸ケーブルを実現しています。

精密導体”102SSC”

”DST-75R V2”は、精密導体102SSCを中心導体と編組シールドに採用しています。精密導体”102SSC”は不純物の混入を極力避けるために、JIS C1011に準拠した銅の中でもリサイクル銅を一切含まないバージン銅のみを使用。 ピーリング加工を施すことで表面に付着した不純物を100％除去。 導体表層を流れる電気信号の流れを円滑にするため、天然ダイヤモンドダイスで細線化し、素線の表面平滑性を向上。 標準誤差許容値 ±8μm をはるかに凌ぐ±1μmという加工精度で細線化された素線。 撚り線工程で、世界初の高密度異径導体3E撚り構造を採用（特許取得済み）。素線の密度と真円度を高め、電気特性を安定化。 2度にわたるアニーリング加工で、素線の機械的な応力歪を排除。 製造管理数値、メンテナンス、出荷日数などを徹底して製品管理。導電率は最高クラスの102.3 ％IACSを達成。

吟味されたマテリアルとシールド

”DST-75R V2”は、電気特性とフレキシビリティを両立させるフレックス PEを外装シースに採用しています。 シールド対策も万全です。”DST-75R V2”では、100％の遮蔽率を誇るカッパーフォイルシールド、遮蔽率 90％の編組シールドによるダブルシールディングで、信号導体を厳重に保護しています。

シルバー・ロジウムメッキRCA プラグ

”DST-75R V2”には、RCA プラグのコンタクト部にシルバー・ロジウムメッキを採用しています。本体及びカバーは真鍮の高精度切削加工品を用い、もちろんオヤイデ電気のオリジナル設計製作によるものです。 高品位RCAプラグとケーブルとの組み合わせが、S/PDIFの75Ω同軸デジタル信号や、映像機器間のコンポジット映像信号の伝送に、その性能を遺憾なく発揮します。

音響専用はんだ”SS-47”を使用

プラグとケーブルは音響専用の無鉛銀はんだ“SS-47”にてはんだ付け。通常のはんだはコスト面から錫の純度が99.9％（3N）程度です。”SS-47”はさらに純度を上げ不純物を極限まで排し、実に99.993％（4N）以上という高純度錫を採用。また導電率の向上、はんだの食われ防止を目的とし、銀、銅を配合しました。

しかも通常の合金はんだの場合、銀の配合比は3～3.5％ですが”SS-47”はなんと4.7％という物量を惜しげもなく投入。さらに、金属の中でも銀の次に導電率の高い銅を1.7％配合。この配合比により導電率は飛躍的に向上し、共晶点217度に設定することに成功。 勿論これらの配合比は、数値的なデータと作業性だけで判断したわけではありません。

オーディオ用はんだと銘を打つには、音質が最優先されてしかるべきと考えます。 さまざまな配合比のプロトモデルを幾度とないヒヤリングテストにより生み出されたのが”SS-47”なのです。

製品仕様
