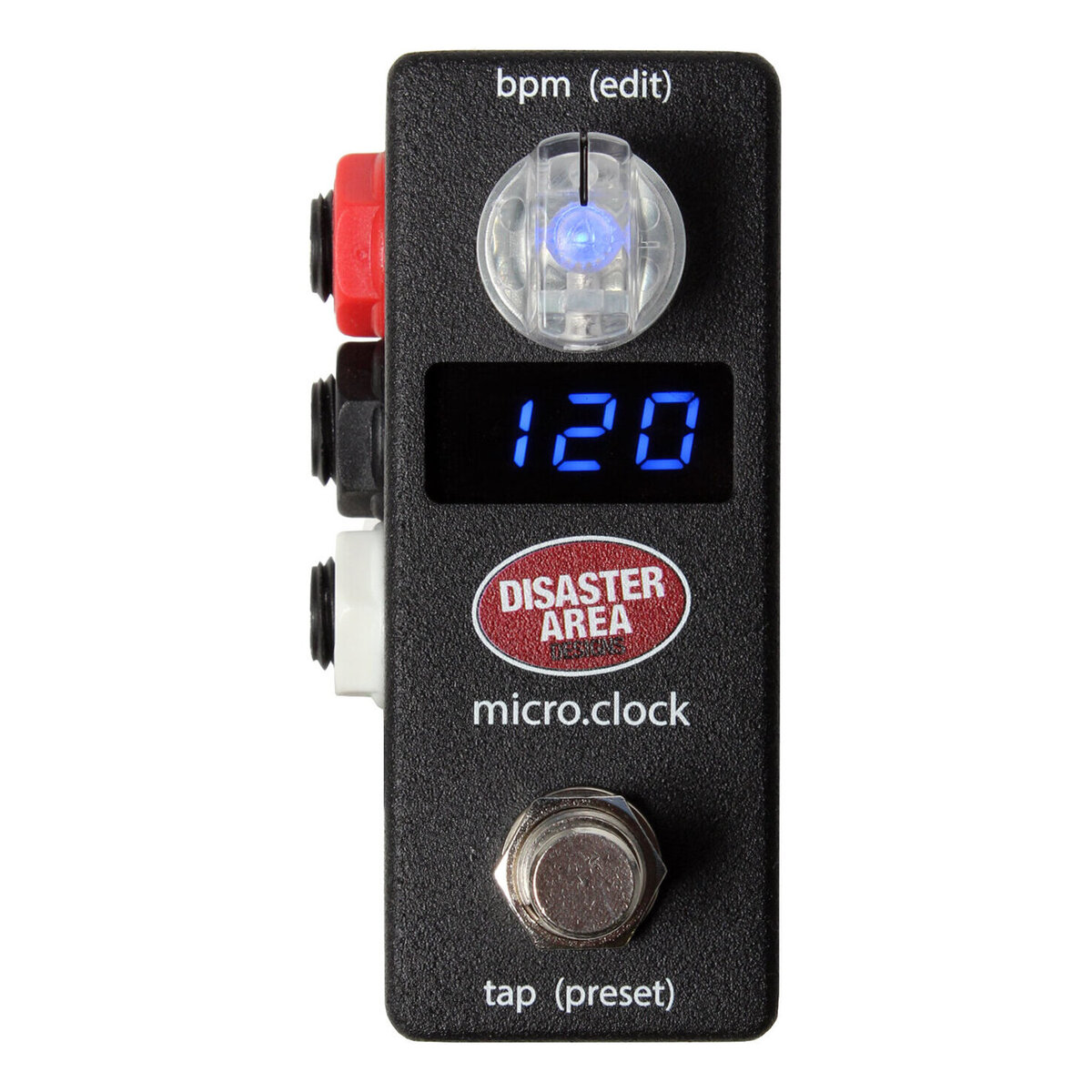

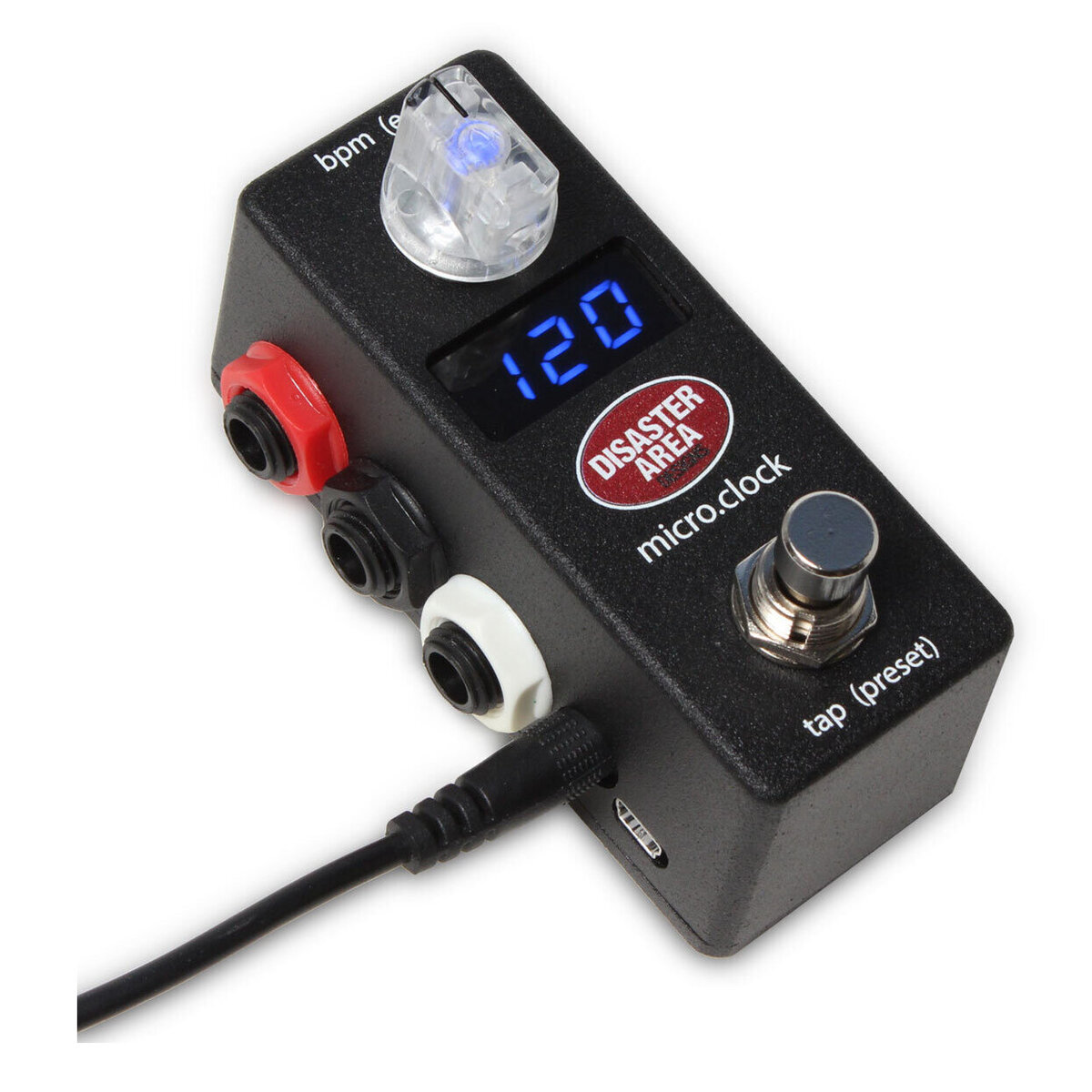

micro.clock

micro.clockは、MIDI ClockおよびMIDI非対応のテンポ入力対応機器をシンクロさせる、クロック・ジェネレーターです。

93 x 38 x 42mmと超小型ながら、タップテンポ入力用のフットスイッチを搭載しています。

TS / TRSのみならず、同梱のTRS-MIDIケーブルを使用して5-pin MIDI端子にも対応します。

ノブを回す、またはフットスイッチでタップ入力すると、micro.clockのテンポ（＝マスター・テンポ）が設定され、そのテンポ信号が各機器に送られます。

符割りも設定できますので、8分音符だけでなく、付点8分、三連符などにも対応。

（符割りは、ノブを押すことで切り替わります）

様々なテンポ信号に対応

通常のMIDI CLOCKだけでなく、様々な非MIDIテンポ情報を送信できます。normally-open、normally-closed以外にも、エクスプレッション端子の0-3.3Vにも対応しています。

プリセット

プリセット機能も備えており、最大100個のプリセットを保存できます。

使用可能なプリセット数の上限も設定可能です。

プリセット毎にテンポの表示方法（BPM / ms）、符割り、3つの出力端子に対するアクションを設定できます。

MultiJack

この端子からはクロック信号だけでなく、MIDI PCも送信する事が可能です。

プリセット毎に送信するMIDI PCが設定できるため、接続機器のプリセットとテンポを同時に切り替える事ができます。

何の信号を出力するかは、基板上のDIPスイッチを使用して設定します。

製品の特徴

・青色LEDによるテンポの表示（BPM / ms）

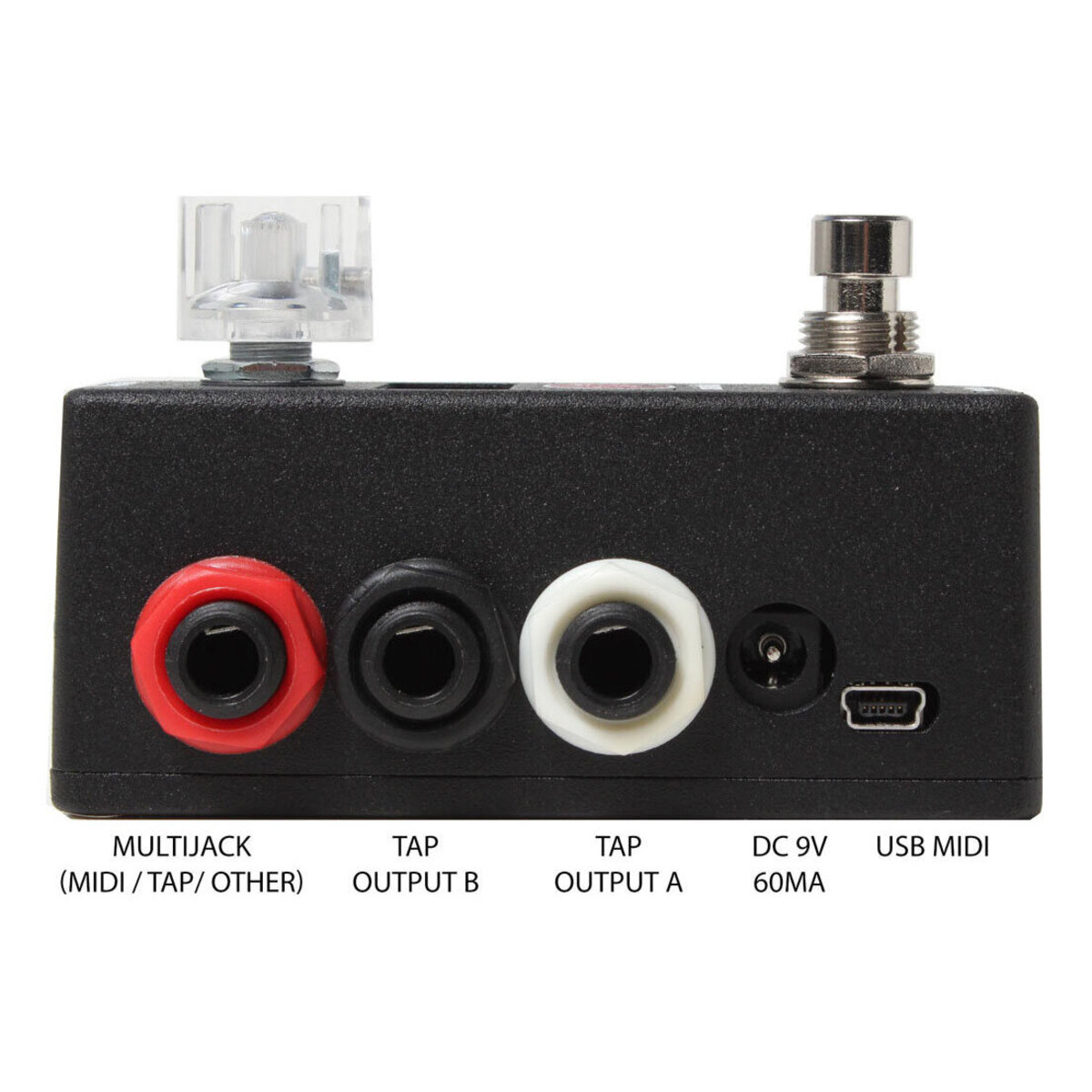

・テンポ信号 / ファンクション・スイッチ信号を出力する端子 x2

・MultiJackは、テンポ信号、ファンクション・スイッチ、エクスプレッション用可変ボルテージ信号（0-3.3V）、フットスイッチ入力、MIDI信号出力として使用可能

・MultiJack端子よりMIDI CLOCK信号を出力可能

・各スイッチのオプション設定をするDIPスイッチ

・フットスイッチによるタップテンポ入力

・プリセット機能（最大99個）

・タップ信号は 30～240 BPMの範囲で設定可能

・符割りは4分音符、4分三連符、8分音符、付点8分 にも対応

・電源は9V センターマイナス（最小60mA）で駆動

主な対応機種

テンポ信号 / ファンクション・スイッチ信号でコントロールできる対応機種の一例です。

エクスプレッション信号を送る場合は、固定値が送られます。

※ 機種によってはTRS端子のケーブルを必要とするものもあります。詳しくは各製品のマニュアルをご参照ください。

・Alexander – Tap: History Lesson, Super Radical, Oblivion, Radical Delay ][+, Chesapeake, Equilibrium DLX, Quadrant, Colour Theory, Wavelength

・Alexander – *Favorite: Super Radical, Oblivion, Radical Delay ][+, History Lesson, All Neo Series pedals

・BOSS – Tap DD-500, RV-500, MD-500, SY-300, DD-5, DD-7, DD-20, PH-3, AW-3 (requires connected output set to normally closed.)

・Catalinbread – Semaphore, Belle Epoch Deluxe (uses Control Voltage mode)

・Chase Bliss – Tap All pedals except Brothers, Dark World

・Chase Bliss – Favorite All pedals

・Cusack – Tap-A-Whirl, Tap-A-Delay, Tap-A-Phase, Tap-A-Scream, more. (requires 1/4″ to RCA cable)

・Disaster Area – Gen2 (DMC-3XL, DMC-4, DMC-6D, DMC-8D, DMC-7, DMC-6L, DPC-5) and Gen3 (DMC-3XL, DMC-4, DMC-6, DMC-8, DPC-5, NNB)

・Electro-Harmonix – Tap: Deluxe Memory Man with Tap 1100 / 550, Super Pulsar

・Electro-Harmonix – Expression: HOG2, Pitch Fork, Cock Fight, more

・Eventide – H9, Timefactor, Modfactor, Pitchfactor, Space

・JHS – Panther, Panther Cub, Emperor, Unicorn, Pink Panther

・Line 6 – *Favorite / Expression: AM-4, DL-4, DM-4, MM-4, M5, M9, M13. Not compatible for tap tempo with Line 6.

・Matthews Effects – Conductor

・MXR – Echoplex Delay, Carbon Copy Deluxe

・Strymon – Tap: Timeline, Mobius, BigSky, Flint, Deco, Dig*

・Strymon – *Favorite: Brigadier, Deco, DIG, El Capistan, Flint, Lex, Riverside, Sunset

・Walrus Audio – Tap: Bellwether, ARP-87

・Walrus Audio – *Favorite: Vanguard, Descent (use expression pedal input)

MIDI CLOCK信号でコントロールできる対応機種の一例です。

クロックを受信する側のMIDI端子によって、必要なケーブルの種類が異なります。

・Alexander – Oblivion, Super Radical, Quadrant, Colour Theory, Wavelength

・Boss – DD-500, SL-20 Slicer

・Chase Bliss – All pedals except Brothers and Condor

・Empress – Echosystem, Reverb, Tremolo2, Phaser

・Eventide – H9, Timefactor, Modfactor, Pitchfactor, Space

・Electro-Harmonix – 8-Step Program

・Line 6 – M5, M9, M13, more

・Meris – OttoBit Jr., Polymoon

・Moog – MF-104M Delay, MF-104MSD Super Delay, MF-105M MIDI MurF, MF-108M Cluster Flux

・Pigtronix – Echolution 2 (including Deluxe and Filter / Filter Pro,) Infinity

・Source Audio – Orbital, Manta, Stingray, Gemini, Lunar, Mercury (All require use of Soundblox or Neuro Hub,) Nemesis Delay, Reflex

・Strymon – Timeline, Mobius, BigSky

・TC Electronic – Flashback X4, Alter Ego X4, Flashback Triple Delay, Ditto X4,

・Z-Vex – Super Seek-Trem, Super Ringtone, Super Seek-Wah
