XS-1HD

コンパクトで場所を選ばずマルチ・スクリーン出力や画面合成が可能。

フルHD対応のマルチフォーマット・マトリックス・スイッチャー。

特長

・ハーフA4サイズ、4 系統のHDMI入出力を備えたマトリックス・スイッチャー

・最大WUXGA/1080p、高画質4:4:4/10bit処理

・全入力にフレーム・シンクロナイザーとスケーラーを搭載

・マトリックス・スイッチャー以外の使い方ができる３つのモード

・PinP、キー合成、ディゾルブ切り替えが可能なスイッチャー・モード

・最大3画面のPinPが可能なスプリット・モード

・HDMI4系統、アナログ1系統入力の8chデジタル・オーディオ・ミキサー搭載

・EDIDエミュレータ搭載、HDCP対応

・USBメモリーからの静止画読み込み

ライブイベント

展示会　マトリックス・モード

４台までのカメラやPC、メディアプレーヤーなどの映像を入力し、液晶ディスプレイやプロジェクターに自由にアサイン。スケーラーを搭載しているので、入力された映像のフォーマットが違っても、位置の調整やズームが可能です。また、EDID エミュレーターを搭載しているので、入力フォーマットの固定もできます。刻一刻と変化するイベントの進行やシチュエーションに合わせて、あらかじめ保存したメモリーをワンタッチで呼び出せます。

ステージイベント / カンファレンス　マトリックス・モード　スイッチャー・モード

マトリックス・モードを使えば、メインスクリーン、サブスクリーン、出演者向けの返しモニター、さらに各種情報をまとめたサイネージ・モニターなど、合計4画面を自由に組み合わせて表示することができます。オペレーターによるリアルタイムなスイッチングが必要な場合はスイッチャー・モードが便利。PinP、キー合成、ディゾルブ切り替えを使った演出が可能です。

会議室 / バンケット / ホール

複数のディスプレイがある会議室　マトリックス・モード

スケーラー機能で様々な入力解像度に対応するため、PCやビデオの映像ソース切り替えをフォーマットを気にせず行えます。Blu-rayやスマートフォンのHDCP付きHDMI の信号もスイッチングが可能。静止画データを出力できるため、ロゴなどを登録しておくと便利です。

既存のディスプレイに複数の映像　スプリット・モード　スイッチャー・モード

パワーポイント、ビデオ、TV会議など、複数の映像を一つのスクリーンに並べて表示すれば、スイッチングの手間を省くことができます。また、複数の発表者の情報を照らし合わせるような場合に便利です。

XS-1HDは、4つまでの映像をご覧のように並べるスプリット・モードを搭載。画面のレイアウトをワンタッチで切り替えることもできるので、機材の操作が苦手な方でも使えます。

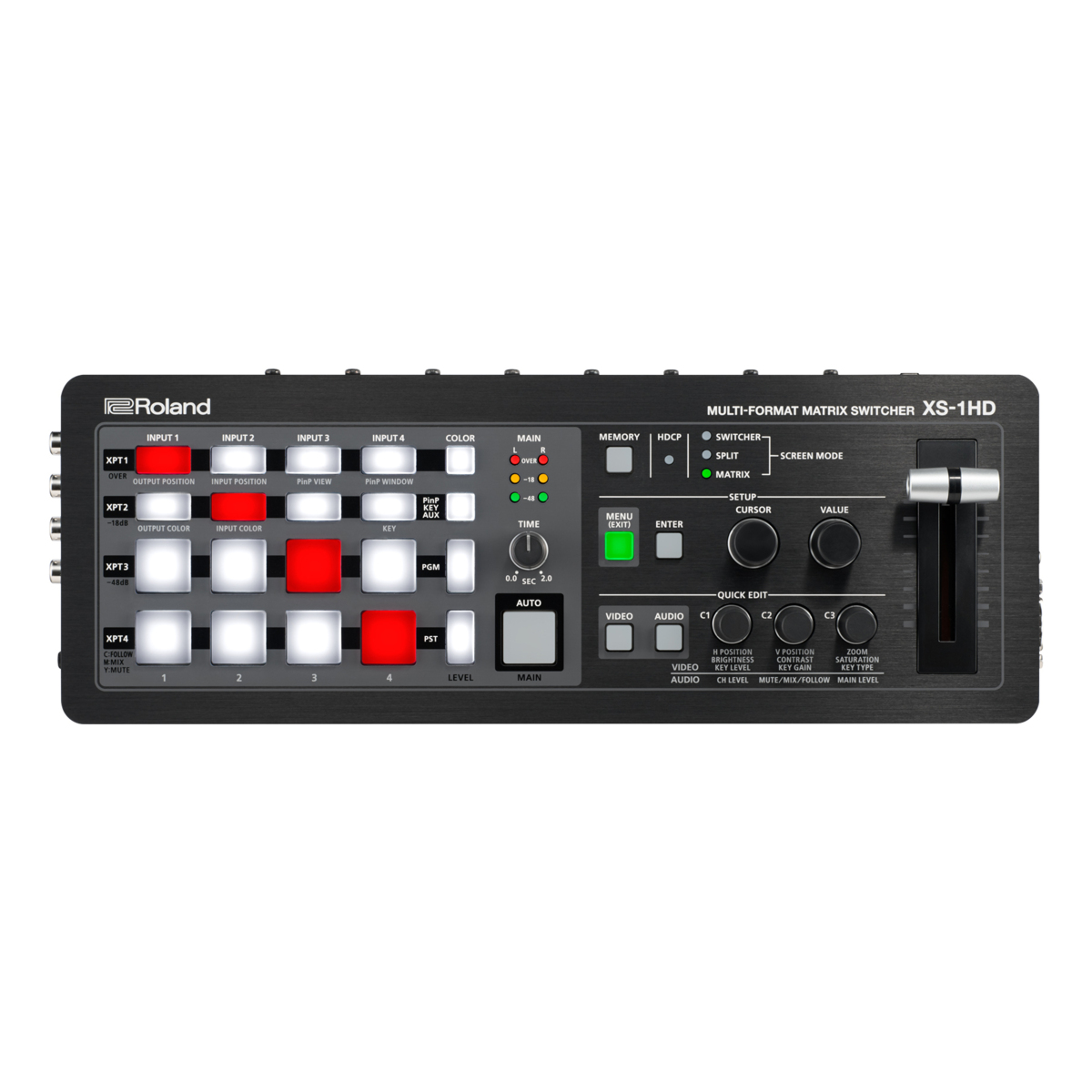

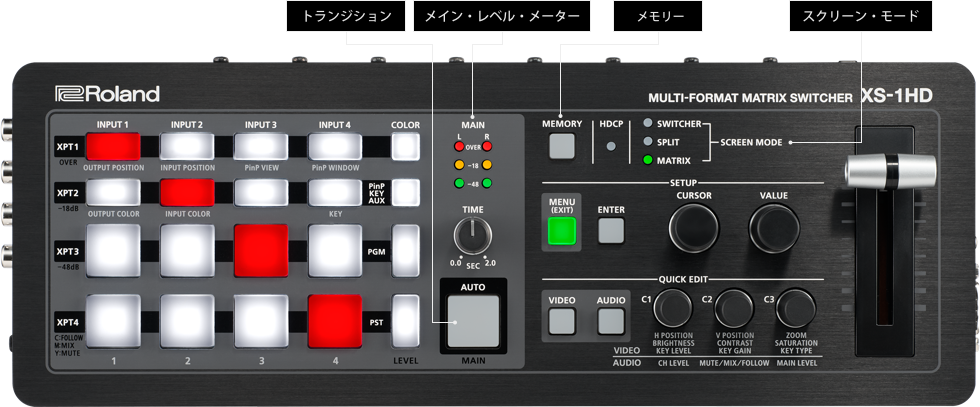

パネル・レイアウト

ハーフA4サイズのコンパクトで持ち運びしやすいサイズながら、多彩な機能を本体のパネルのみで設定できます。HDMIの入出力と操作が一つのボディでできるため、小さい机や教卓、機材用カートの上など、様々な場所で使えます。

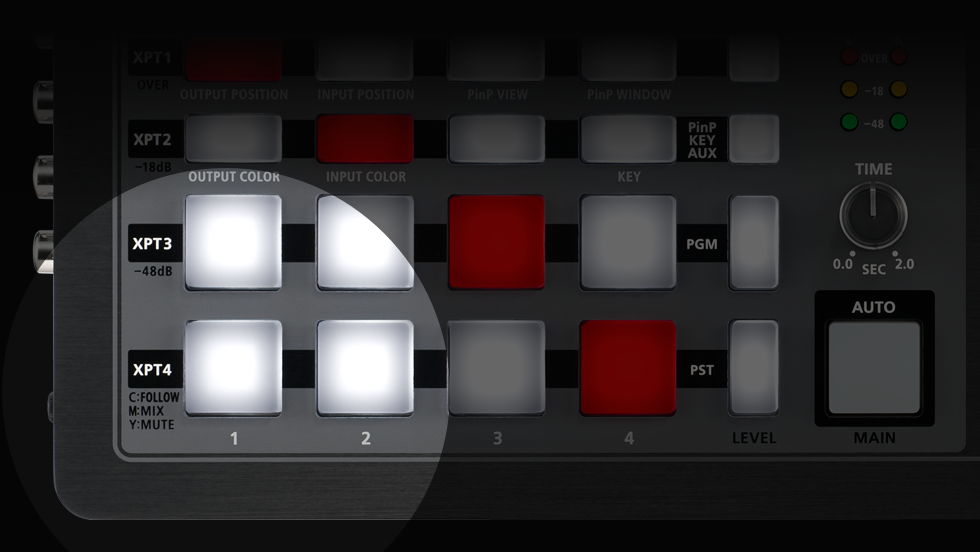

クロスポイント・ボタン

各出力ごとに自由に入力チャンネルを選択。縦の列は入力を、横の列は出力を選択します。映像信号の入力がある場合は白く点灯します。

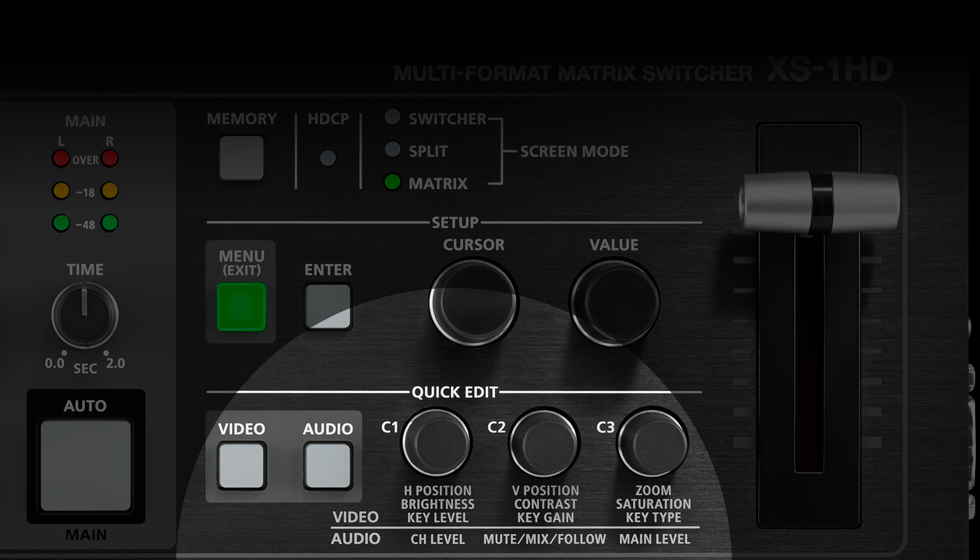

クイック・エディット

操作パネルから映像や音声の調整ができる機能です。映像の画質やスケーリング、PinPの子画面の位置、音量などをコントロールできます。

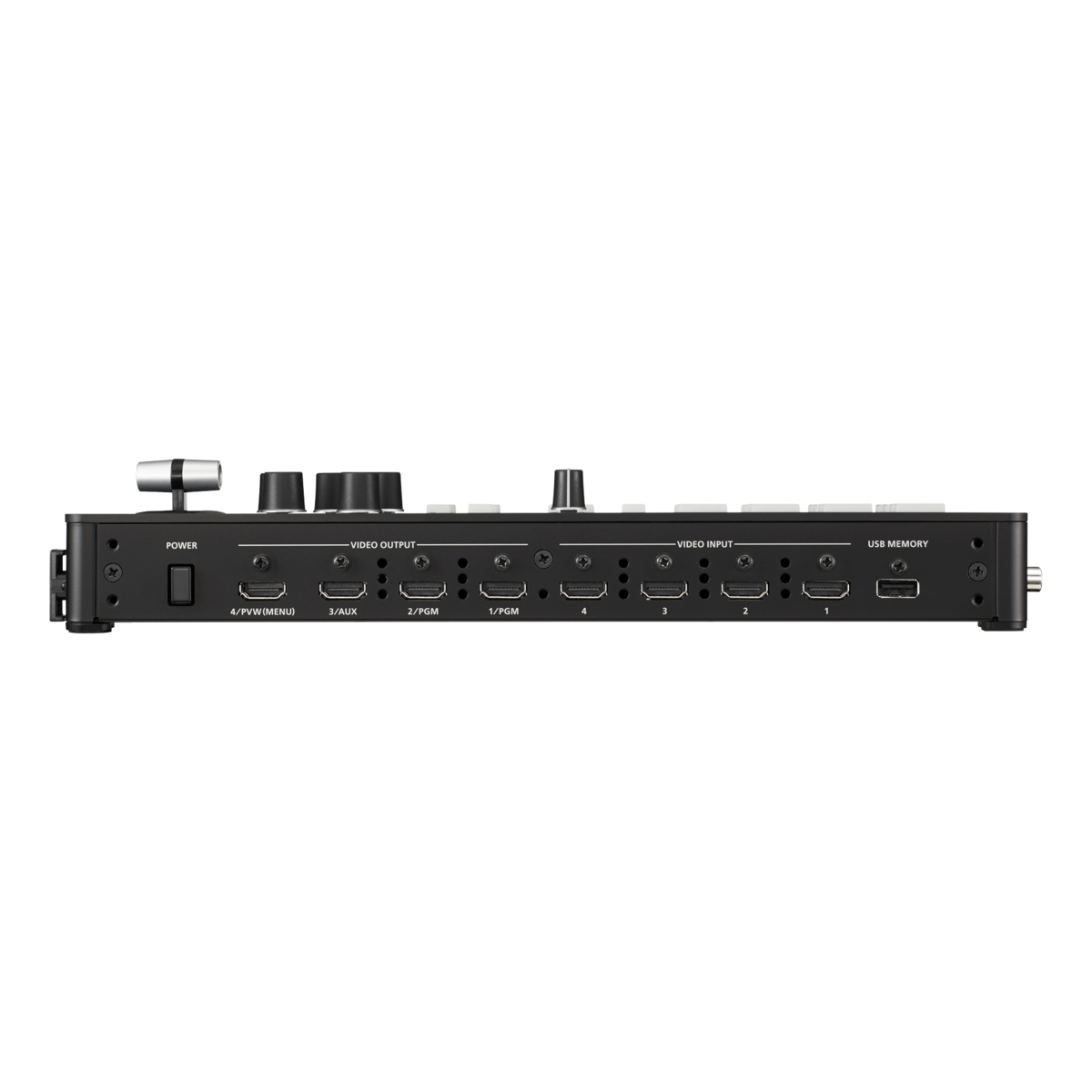

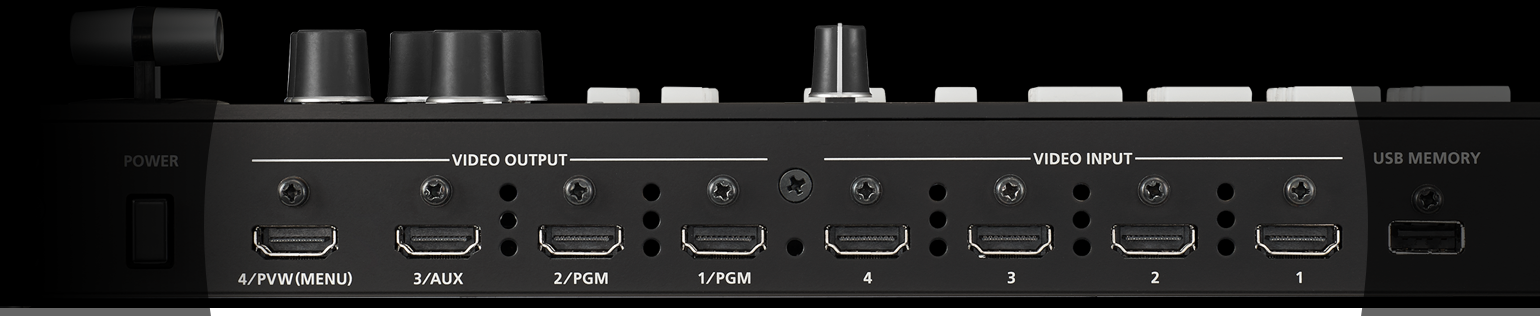

HDMI 入力/ 出力

DVI、HDMIに対応したネジつきHDMI端子を搭載。映像、音声(ステレオ)を入出力できます。スケーラー、EDIDエミュレーターを内蔵し、HDCPにも対応しているので、多種多様な映像を扱えます。

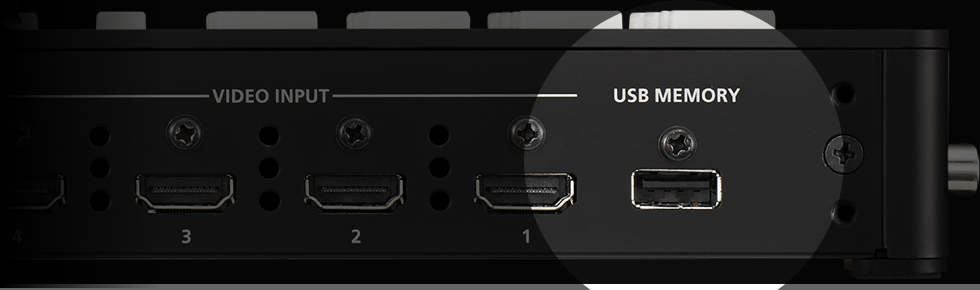

USB メモリー

市販のUSBメモリーに設定をバックアップできます。また、静止画データを読み込み、必要なときにワンタッチで表示できます。

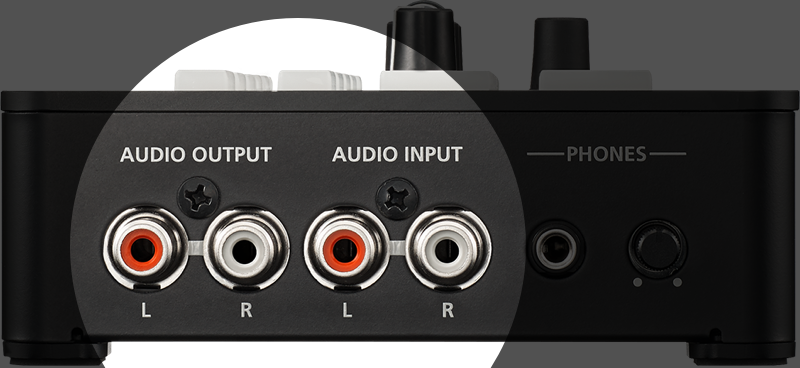

オーディオ 入力／出力

ラインレベル対応のステレオ入出力を搭載。HDMIから入力された音声とミックスできます。エンベデット／ディエンベデッドに対応し、ディレイを用いたリップシンクの調整も可能です。

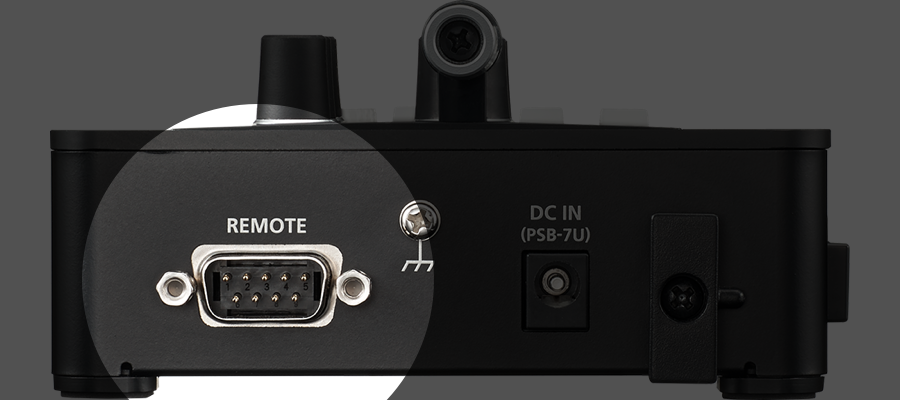

リモート・コントロール

RS-232に対応し、外部のコントローラーやPCからの制御ができます。

スクリーン・モード

XS-1HDは3つのスクリーン・モードを搭載し、様々なスイッチングや合成ができます。マトリックス・スイッチャーの他に、PinPやキー合成、ディゾルブ切り替えができるスイッチャー・モード、PinPを最大3個表示できるスプリット・モードが使えるため、シチュエーションに合わせて使い分けができます。

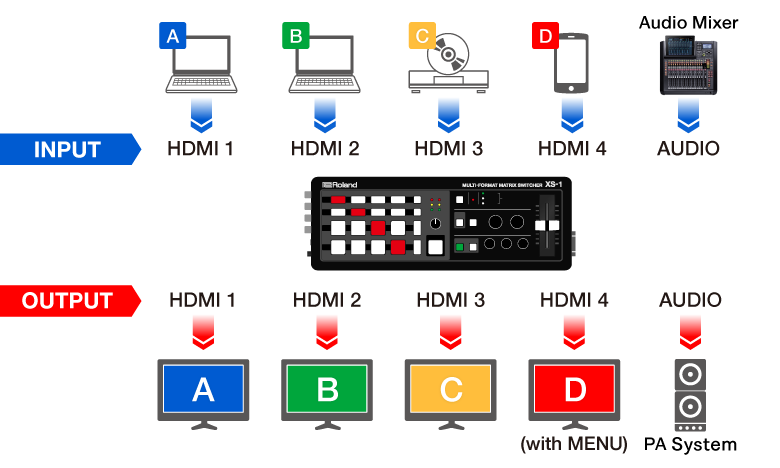

マトリックス・モード

入力された４種類の映像を4つの出力に自由に割り当てます。４つの入力には個別にスケーラーを搭載しているため、カメラ、PC、メディアプレーヤー、Blu-rayデッキ、スマートフォンなどの映像機器を混在して接続できます。映像の切り替えはフェードイン・アウトを挟み、パネルのタイムつまみで任意の時間を設定して切り替えられます。

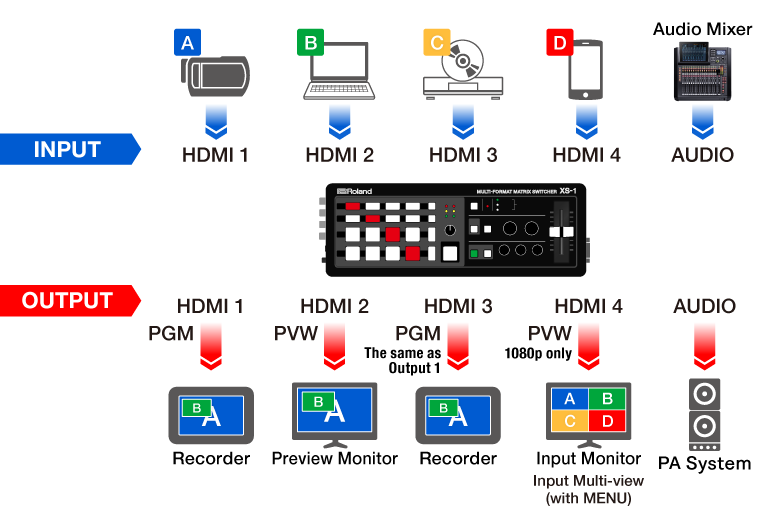

スイッチャー・モード

ディゾルブによるシームレスな映像切り替え、PinPやキー合成ができます。入力のプレビューをHDMI OUT 4から出力できるため、入力映像を確認しながら操作できます。（*1）リアルタイムに操作を求められるシーンに最適です。PinPやキー合成を使わなければ、AUXバスとして別系統の映像を出力できます。

*1スキップフレーム表示

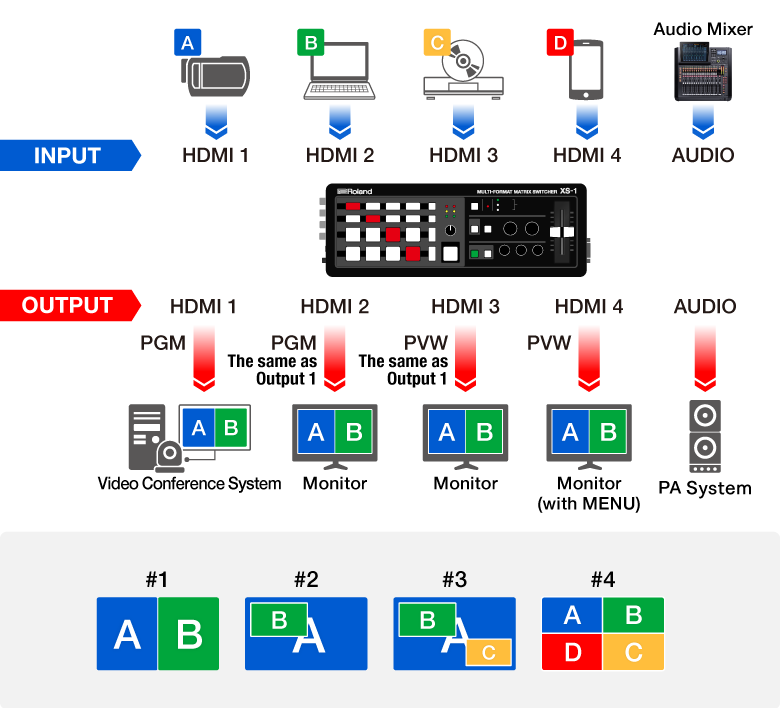

スプリット・モード

複数の映像を1つの画面に合成して出力します。背景の映像に最大3個の小画面を合成、小画面の位置や重なり方などを自由に設定することができます。eラーニング・コンテンツの収録やプレゼンテーションで、いくつかの映像を同時に見せたい場合に有効です。

機能

コンパクトなボディながらスイッチャーやスケーラー、オーディオ・ミキサーを搭載。さらに高画質の映像処理で、クオリティにシビアな大画面への映像出力が可能です。

高画質4:4:4 10-bit処理

XS-1HDの信号処理は、4：4：4（Y/Pb/Pr、RGB）／10ビット。入力された映像ソースを劣化させることはありません。大型LEDディスプレイやプロジェクターに入力された映像をシャープに出力できます。

デジタル・オーディオ・ミキサー

HDMI音声とアナログステレオ入力をミキシング可能な簡易ミキサーを搭載。映像のスイッチングに音声の切り替えを連動させる「オーディオ・フォロー」機能も搭載しています。

※音声出力は、すべて同一音声となります。

内蔵スケーラー

全入力映像に対して個別に設定できるスケーラーを搭載。異なる解像度の入力映像をすべて出力解像度に合わせられます。映像のズームは最大1000.0%から10.0%まで、0.1%刻みで細かく設定が可能。思った位置に映像を出力できます。

テストパターン・ジェネレーター

プロジェクターや大型LEDへの映像出力の調整に便利なテストパターンを出力できます。カラーバーやクロスハッチ、ランプなどの各種パターンを選択可能。また、表示したパターンを斜め方向にスクロールさせるアニメーション機能も搭載しています。

EDIDエミュレーター

任意のフォーマットのEDIDを設定することで、映像機器との接続トラブルを防ぐことができます。バンケットやホール、接続されるPCが次々に変わるカンファレンスなどで便利です。

メモリー

パネルの状態を合計16個保存できます。シーンや用途に合わせて設定を保存しておけば、ワンタッチで設定を呼び出すことができます。
