光ファイバーケーブル(マルチモード)を使用してHDMI信号を最大1000m延長
▼対応信号：HDMI1.3
■ 延長可能距離
・ OM3、OM2（レーザー最適化50/125μmSC-SCマルチモード）：1000m
・ OM1（62.5/125μmSC-SCマルチモード）：300m
■ 伝送対応ケーブル
・ OM3、OM2：SC-SCマルチモード（50μm）
・ OM1：SC-SCマルチモード（62.5μm）
■ 必要ケーブル数・ 伝送対応ケーブルいずれか1芯
特長
・最大対応解像度：1080p
・HDMI対応：12bit Deep Color、LPCM7.1、 Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audio、3DTVパススルー
・光ファイバーケーブルにより、EMIの影響を受けにくいシステムを構築可能。
・DDC双方向通信規格に対応。
・HDCPパススルー。
・設置が容易なコンパクト設計。
・FCC、CE規格に対応し、EMI/RMIの影響を低減。
※複数の延長機を同時に使用する場合は、必ず同一シリアルの送信機、受信機同士で運用してください。
※送受信機間の伝送は必ず1本のケーブルで接続し、パッチパネルなどを間に使用しないでください。

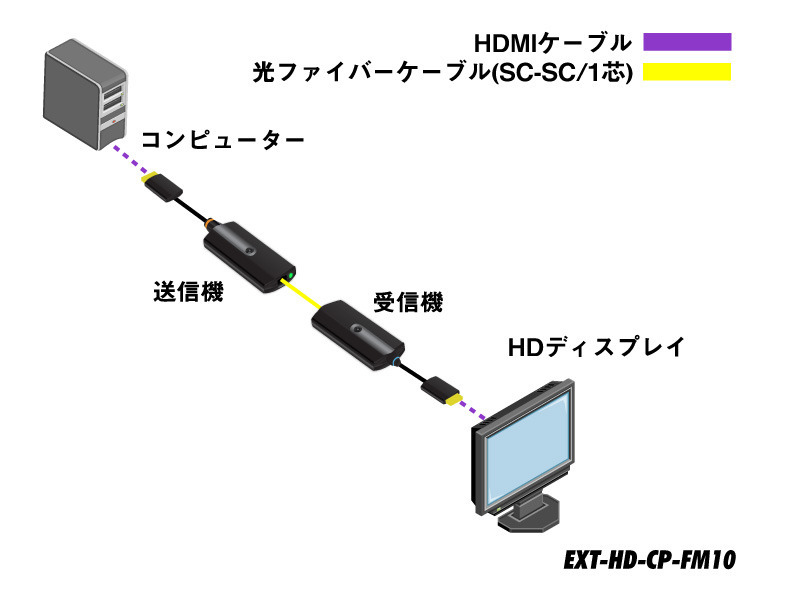

接続
製品仕様
| 送信機 | 最大ピクセルクロック：225MHz 最大対応解像度：1080p ビデオ入力端子：HDMI Type A(19ピン、オス）×1 リンク端子：SCコネクター×1 動作保証温度：0～＋50℃ 保管保証温度：－20～＋70℃ 動作保証湿度：10～80% 電源：DC5V 寸法・質量：W30×H12×D272mm(※)、40g ※突起部含まず |
|---|---|
| 受信機 | 最大ピクセルクロック：225MHz 最大対応解像度：1080p ビデオ出力端子：HDMI Type A(19ピン、オス）×1 リンク端子：SCコネクター×1 動作保証温度：0～＋50℃ 保管保証温度：－20～＋70℃ 動作保証湿度：10～80% 電源：DC5V、最大1.5W 寸法・質量：W30×H12×D272mm(※)、40g ※突起部含まず |
