Monitor Controller

発売以降可愛いルックスも相まって愛されているoz designのCueBox OZ-80xシリーズの親機としてMonitor Controller が完成しました。

豊富な入出力を備えており、80xをご利用中の方は勿論、ご利用いただいてない方も小型アナログ卓、モニコンとしてご利用いただけます。

豊富な入出力端子

【入力端子とDirect out】

D-sub 25による8chアナログ入力、そしてそれら8chのDirect OutとしてD-sub 25を搭載しておりますのでDirect Outをそのままoz designのCueboxに接続することは勿論、その他Dsub入力のCueBox等に接続も可能です。

更に、TRSによる9ch～12ch入力、ステレオミニジャック（思いスマートフォンなどを接続）の13-14chを搭載しております。

各入力にはMuteスイッチが搭載されておりますので、入り切りの管理も容易です。

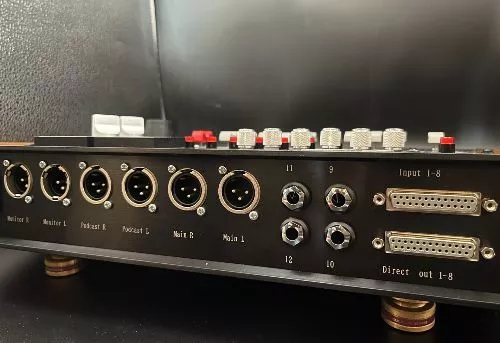

【出力端子】

大変好評いただいている80xシリーズのヘッドフォンアウトプットを2つ搭載しております。それぞれのヘッドフォンアウトは独立してボリュームコントロールが可能です。

XLR出力はステレオ×３ご用意しています。

1)Main Stereo Out

I/Oなどへの接続用

2)Broadcast Out

配信機器などへの接続用

3)Monitor Out

モニタースピーカーなどへの接続用。こちらの出力はMonitor Volumeにてレベルコントロールが可能です。メインのスピーカー接続となりますので、ロータリースイッチでのレベルコントロールを採用し高精度のコントロールを実現しています。

※インシュレーターは撮影用に置いています。

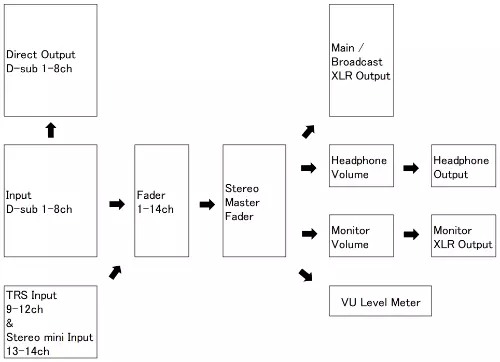

※大まかな信号の流れ

3～8chにはPan Potを採用

80x Cue BoxではLCRのPanスイッチを搭載していましたが、配信などを想定するとスイッチでは不便な場合が考えられるため、本機ではPan Potを採用しました。

CueBoxで好評の愛らしいデザインは踏襲

80x機の親機（親猫）をイメージして、大きくどっしり構えた青い目の黒猫です。

電源を入れると猫の青い目が光ります。

製品仕様
