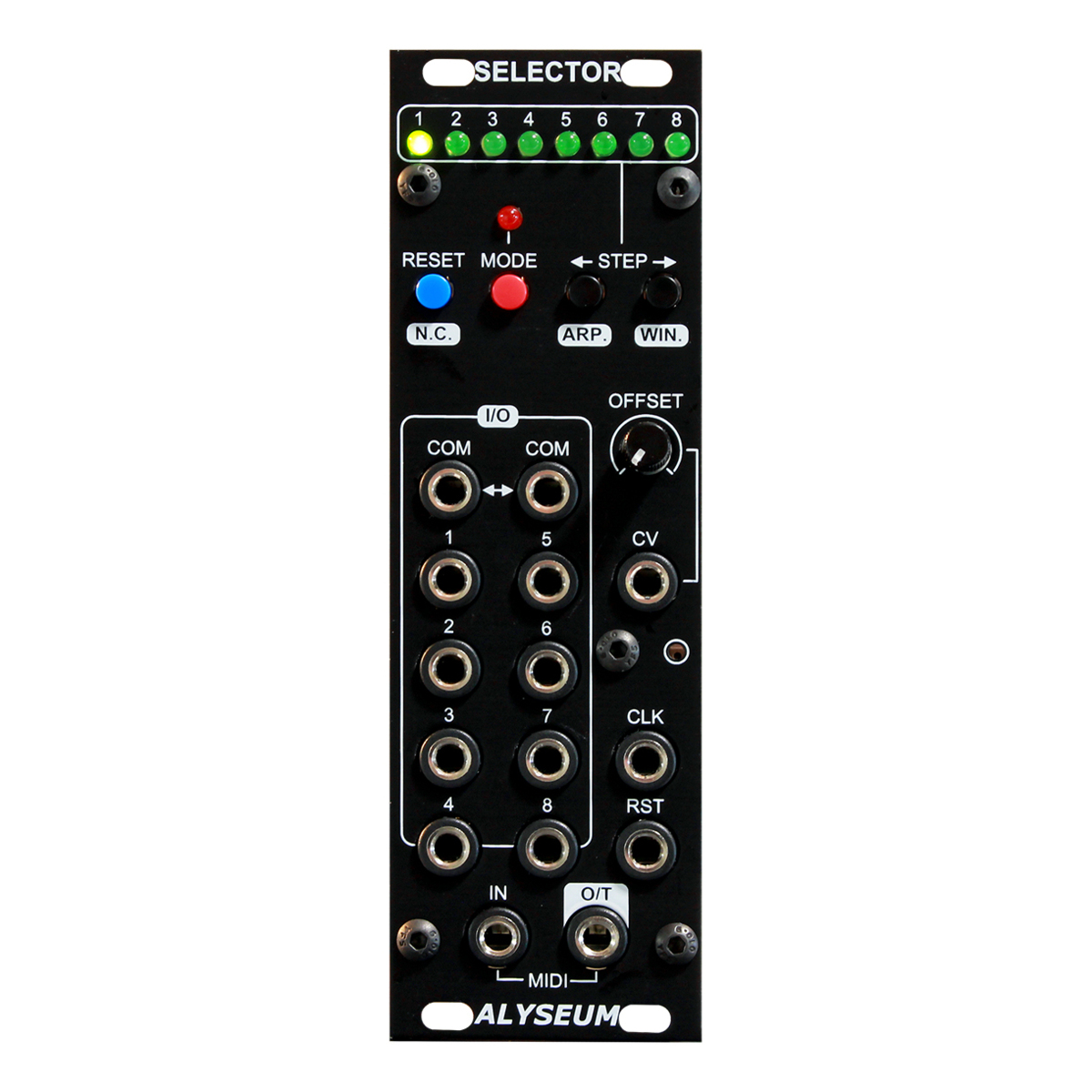

Selector

SELECTOR は8系統の入出力と1系統の入出力で構成された、双方向で接続を切り替えることができるセレクター・モジュールです。双方向で動作するので 8入力1出力または1入力8出力のスイッチ・モジュール、シーケンシャル・スイッチとして使用できます。

さらに最大8台の SELECTOR をチェーン接続すると、最大 64×1 の巨大なセレクターを構成できます。

一度に有効になるスイッチは1つだけです。

SELECTOR は異なる7種類のモードで動作します。

1 プッシュ・ボタンで動作するスタンドアロン・スイッチ・モード

2 MATRIX II のプリセットとバンク管理にリンクして動作する MATRIX II モジュールのスレーブ・モード

3 オフセット調整付きの CV 入力（-5V～0V）で動作するスイッチ・モード

4 MIDI ノートまたは MIDI CC で動作するスイッチ・モード

5 MIDI クロックで動作するシーケンシャル・スイッチ・モード

6 アナログ・クロック入力で動作するシーケンシャル・スイッチ・モード

7 アナログ・クロック入力とリセット入力で動作するシーケンシャル・スイッチ・モード

次の2つの機能を使用すると、いくつかのモードでの機能が拡張されます。

1 モード5および6でアルペジエーターのような動作をする「アルペジエーター・ライク」機能を使用できます。4つのパターンを内蔵しています。

2 「ステップス・ウィンドウ」機能はモード3、4、5、6で使用でき、動作する範囲のステップ番号を自由に選択できます。

使用用途の一例

• さまざまな VCO 波形の切り替え

• 異なるサウンドのステップ・シーケンス

• フィルターの切り替え

• VCA のルーティング

• 複数の SELECTOR、Q-VCA、MATRIX II を組み合わせて巨大なシステムを構築

• ...その他さまざまな用途に使用可能

Features

• DG408 マルチプレクサ・スイッチ IC を使用

◦ 幅広いシグナル・レンジ :-10.5V ~ +10.5V

◦ 40Ωの非常に低い抵抗

◦ 完全な双方向性

• フロントパネルの MIDI ポートを使用して簡単にファームウェアをアップデート可能

• 逆極性に対する保護回路を搭載

• TRS - 5Pin DIN MIDI ケーブル付属

製品仕様
