A-190-7 1U MIDI CV / Gate

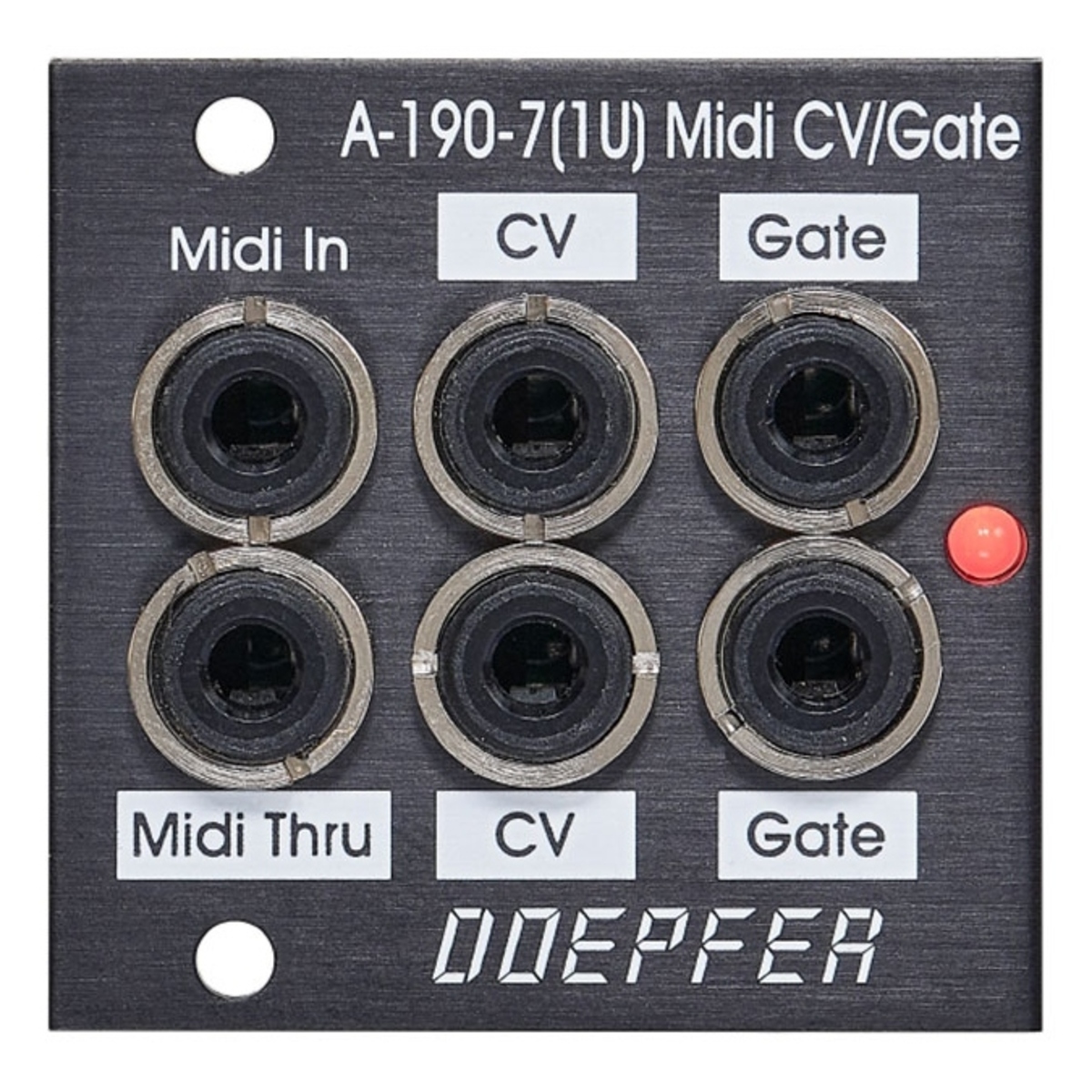

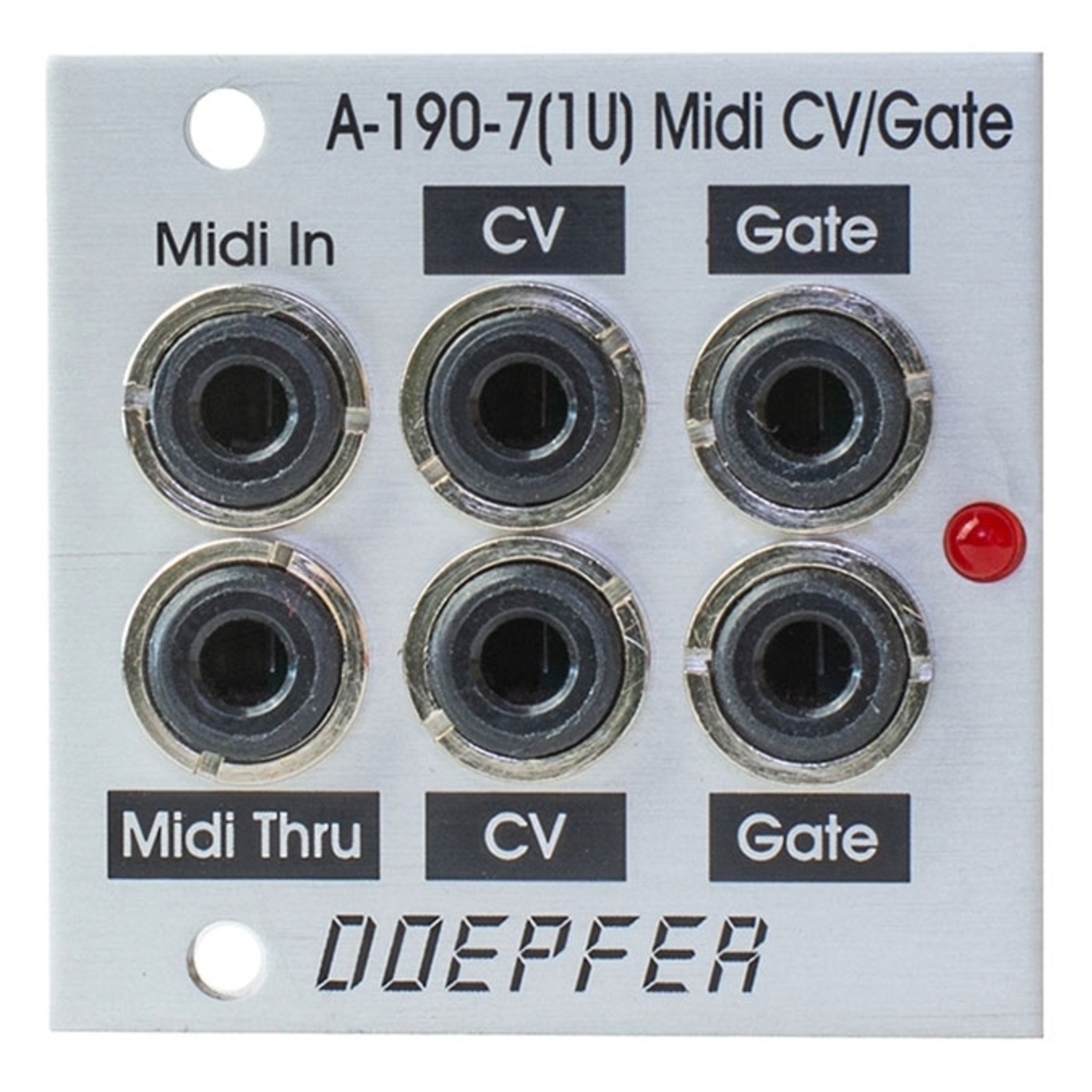

DOEPFER A-190-7 (1U) は、コンパクトな1Uフォーマットに対応した、シンプルなモノフォニック MIDI-to-CV/Gate インターフェースモジュールです。A-190-9と同じ機能を備えながら、1Uサイズに最適なコントロールと端子レイアウトが採用されています。

MIDI入力には3.5mm TRS端子を搭載し、ジャンパー設定でType A/Type Bの両規格に対応。1V/Oct仕様のCV出力を3系統（同一信号を3分配）、Gate出力を2系統（同一信号を2分配）装備しています。基板上のピン接続を利用して、同社製A-155-2やA-198-2といったモジュールと内部接続も可能です。高度な機能を必要としないシンプルなシステム構築、またはMIDI IN/OUTブレイクアウトとしての使用にも最適な一台です。

特徴

• シンプルなモノフォニック MIDI-to-CV/Gate インターフェース
  • MIDI 入力には 3.5mm TRS 端子を採用。基板上の2つのジャンパー設定により、3.5mm MIDI 規格の Type A / Type B のいずれにも対応できます。
  • Arduino ケーブルによる内部接続に対応しており、内部 MIDI 出力を備えた A-100モジュール（A-155-2、A-198-2など）の MIDI 出力を、本モジュールの MIDI 入力へノーマライズ接続できます。
  • A-155-2 および A-155-3 の CV 電圧を、クオンタイズされた CV として出力する用途にも最適です。
• 1V/Oct 仕様の CV 出力を3系統搭載（同一信号の3分配）
  • CV 出力範囲：0～+5V
  • CV 出力は MIDI ノートメッセージによって制御され、MIDI ノート番号36 を 0V の基準として出力します。
  • 対応する MIDI メッセージはノートオン／ノートオフのみ。ベロシティ、ピッチベンド、コントロールチェンジ、MIDI クロックには対応していません。
  • 基板上の多回転トリマーポテンショメーターにより、CV スケールを調整可能（工場出荷時は 1.00V/Oct に校正済み）。
• Gate 出力を2系統搭載（同一信号の2分配）
  • Gate 出力レベル：0V / +10V
  • Gate の状態を表示するLEDインジケーターを装備
• その他
  • 工場出荷時設定は MIDIノート36＝0V、MIDIチャンネル1。ソルダージャンパーの設定変更により、別の MIDI チャンネルや MIDI Omni モードを選択できます。
  • A-155-2 や A-198-2 などと組み合わせることで、シンプルな MIDI IN/OUT ブレイクアウトモジュールとしても使用できます。
  • ピンヘッダーおよびジャンパーの機能、また A-155-2／A-155-3 ととの内部接続方法については、「A190_9_jumper.pdf」をご参照ください。

製品仕様
