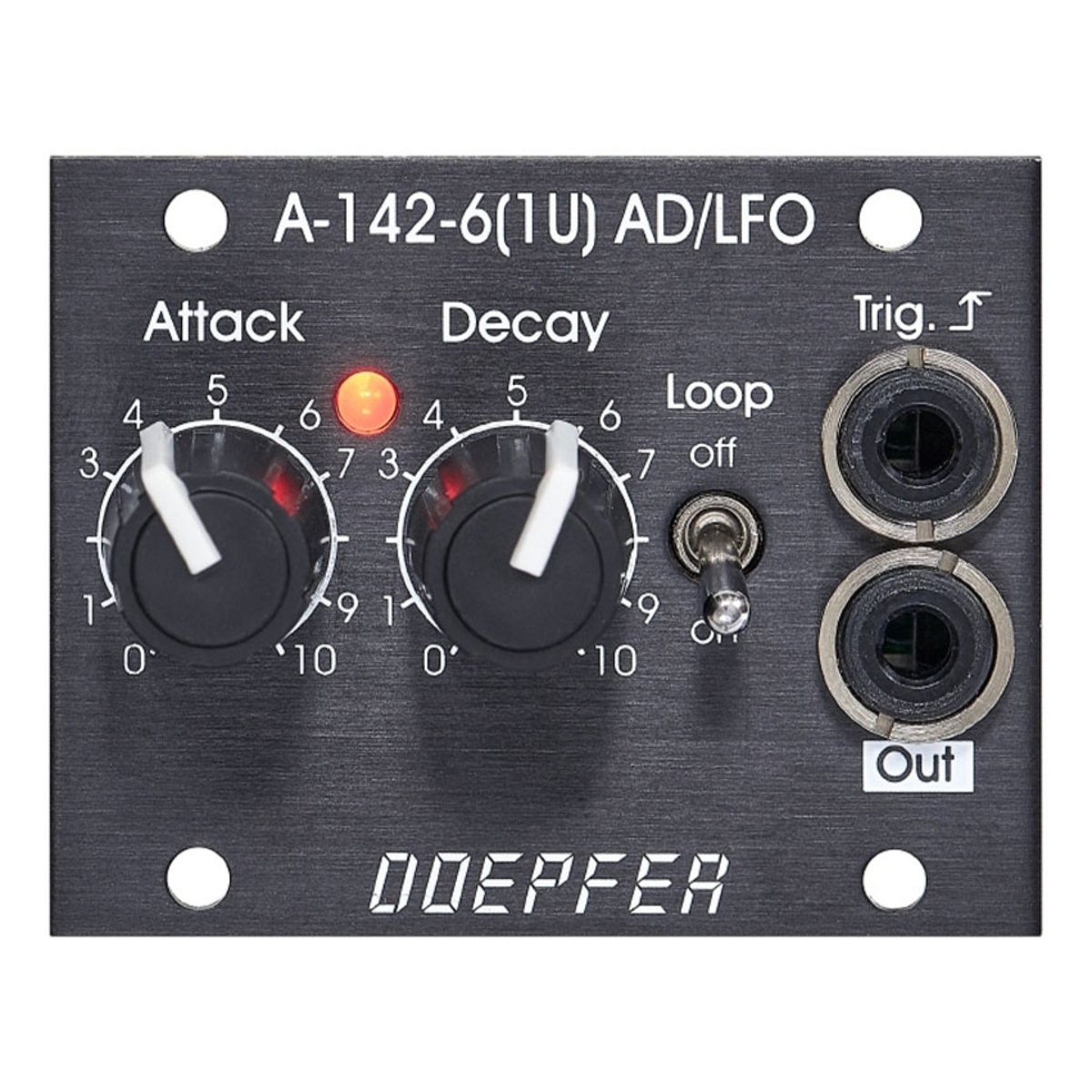

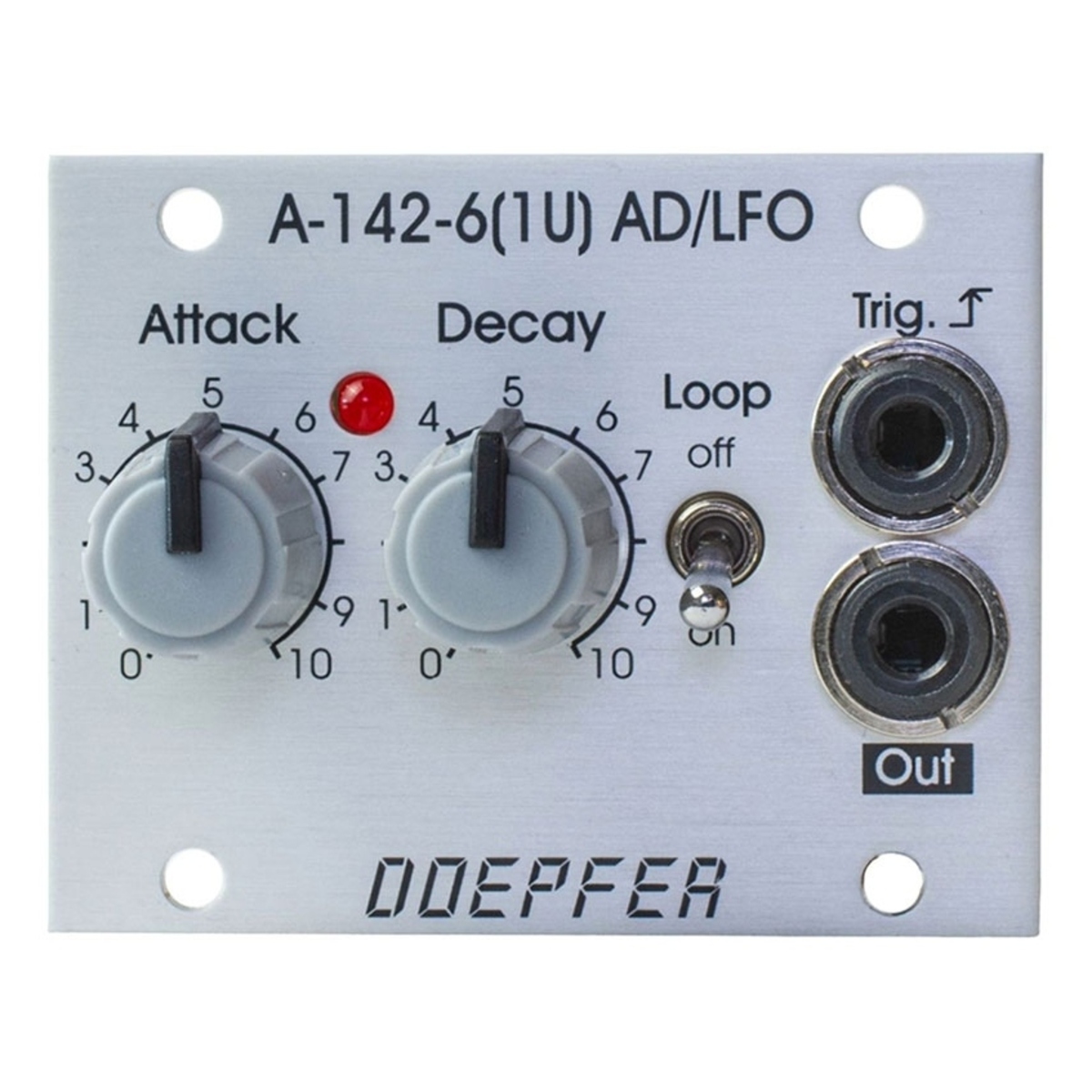

A-142-6 1U AD Envelope / LFO

DOEPFER A-142-6 (1U) は、LFOとしても使用可能なシンプルなAD（アタック・ディケイ）エンベロープ・ジェネレーターです。Loopトグルスイッチによって、エンベロープとLFOの動作モードを簡単に切り替えることができます。スイッチがoffのときはTrig.入力から入力されたトリガー信号によってエンベロープを生成し、onのときはLFOとして機能します。アタック・タイムとディケイ・タイムは、本体のコントロールにより約2ミリ秒から2秒の範囲でマニュアル調整が可能です。ピーク電圧は約+10Vで、出力信号の状態はLEDで視覚的に確認できます。1Uサイズというコンパクトさでシステム構築に重宝するモジュールです。

A-142-6 (1U) は、LFO としても使用できるシンプルなエンベロープ・ジェネレーターです。

エンベロープと LFO の切り替えには Loop トグルスイッチを使用します。

Loop スイッチを off 位置にすると、ユニットはエンベロープ・ジェネレーターとして動作し、Trig. 入力に入力されたトリガー信号の立ち上がりエッジによってエンベロープがトリガーされます。

Loop スイッチを on 位置にすると、ユニットは LFO として動作します。

本ユニットには Attack と Decay コントロールを備えています。これらによって、アタック・タイムとディケイ・タイムを、約2ミリ秒〜2秒の範囲でマニュアル調整できます。

エンベロープまたは LFO 信号は Out から出力されます。ピーク電圧は約+10V です。出力信号は LED でも表示されます。

製品仕様
