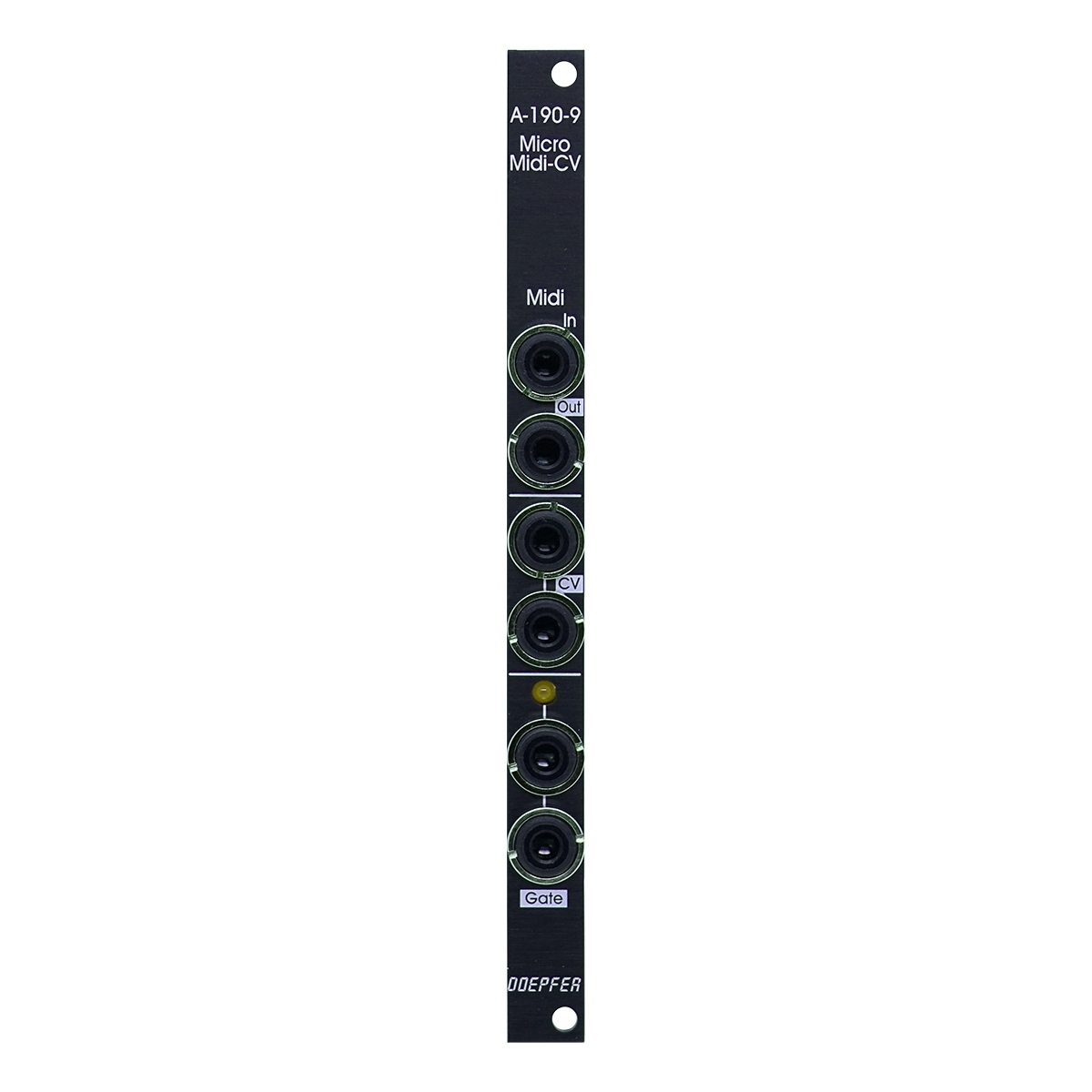

A-190-9V Micro MIDI CV Interface

A-190-9Vは、シンプルなユーロラック用モノフォニックMIDI-to-CV/Gateインターフェースモジュールです。A-190シリーズの上位モデルに搭載されている高度な機能を必要としない用途向けに、極めてシンプルに設計されています。MIDI入力には3.5mm TRS端子を採用し、ジャンパー設定によりType A / Type Bの両規格に対応可能。さらに、Arduinoケーブルを用いた内部接続により、A-155-2やA-198-2といった内部MIDI出力を備えたA-100モジュールからの信号を直接受けることができます。1V/Oct仕様のCV出力を3系統（同一信号）、Gate出力を2系統（同一信号）備え、A-155-2やA-155-3のCV電圧をクオンタイズして出力する用途などにも最適です。

Features

• シンプルなモノフォニックMIDI-to-CV/Gateインターフェース
• MIDI入力には3.5mm TRS端子を採用。基板上の2つのジャンパー設定により、3.5mm MIDI規格のType A / Type Bのいずれにも対応できます。
• Arduinoケーブルによる内部接続に対応しており、内部MIDI出力を備えたA-100モジュール（A-155-2、A-198-2など）のMIDI出力を、本モジュールのMIDI入力へノーマライズ接続できます。
• A-155-2およびA-155-3のCV電圧を、クオンタイズされたCVとして出力する用途にも最適です。
• 1V/Oct仕様のCV出力を3系統搭載（同一信号の3分配）
• CV出力範囲：0～+5V
• CV出力はMIDIノートメッセージによって制御され、MIDIノート番号36を0Vの基準として出力します。
• 対応するMIDIメッセージはノートオン／ノートオフのみ。ベロシティ、ピッチベンド、コントロールチェンジ、MIDIクロックには対応していません。
• 基板上の多回転トリマーポテンショメーターにより、CVスケールを調整可能（工場出荷時は1.00V/Octに校正済み）。
• Gate出力を2系統搭載（同一信号の2分配）
• Gate出力レベル：0V / +10V
• Gateの状態を表示するLEDインジケーターを装備
• 工場出荷時設定はMIDIノート36＝0V、MIDIチャンネル1。ソルダージャンパーの設定変更により、別のMIDIチャンネルやMIDI Omniモードを選択できます。
• A-155-2やA-198-2などと組み合わせることで、シンプルなMIDI IN/OUTブレイクアウトモジュールとしても使用できます。
• ピンヘッダーおよびジャンパーの機能、またA-155-2／A-155-3との内部接続方法については、「A190_9_jumper.pdf」をご参照ください。

製品仕様
