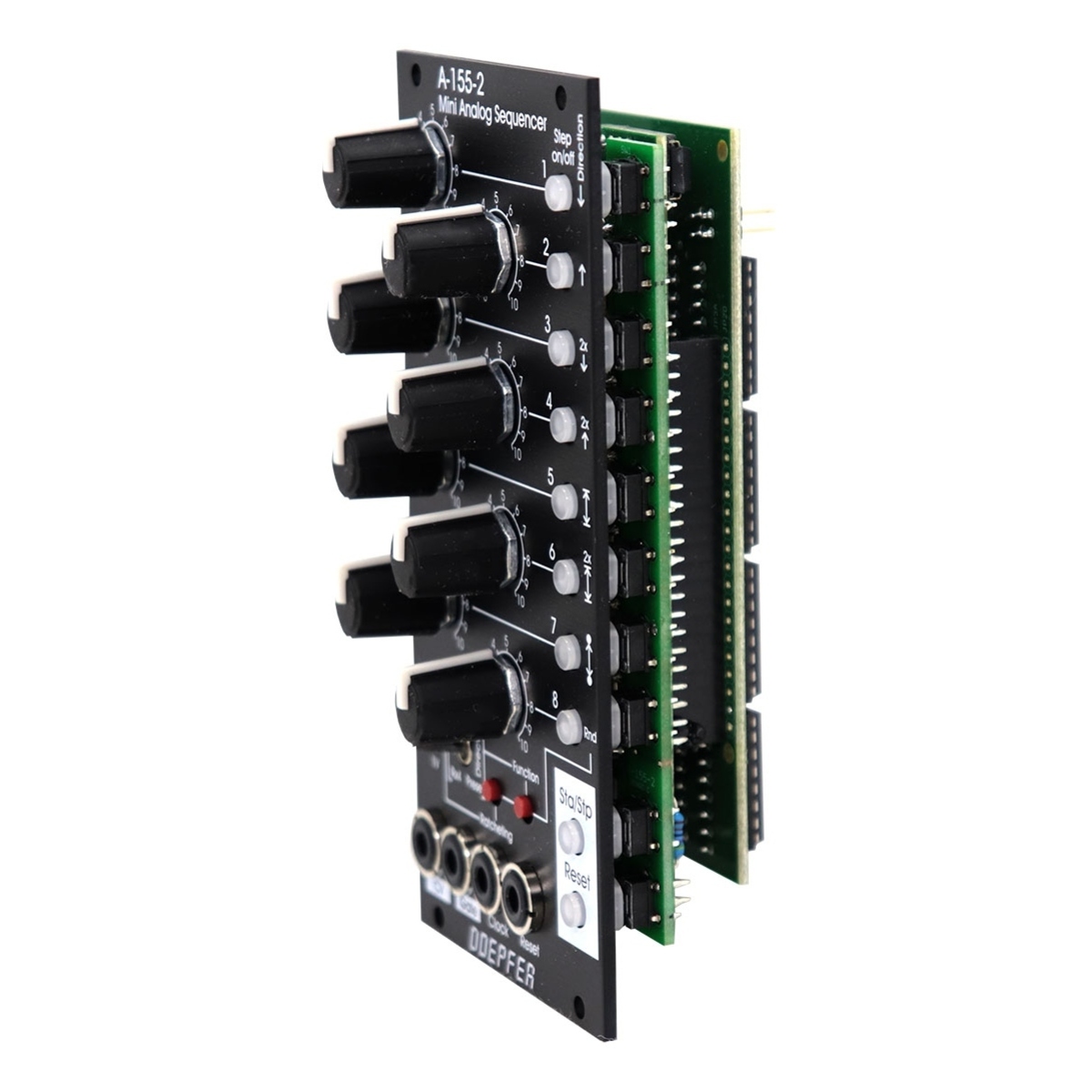

A-155-2V Mini Analog Sequencer

DOEPFER A-155-2V Miniature Analog Sequencerは、12HPというコンパクトなサイズの中に豊富な機能を凝縮した8ステップのアナログ・シーケンサー・モジュールです。ステップごとに電圧コントロールノブと、ゲートのオン/オフを示すLED付きボタンを搭載。複数の再生方向オプションやゲートのラチェッティング、8つのプリセット機能など、シンプルながら音楽的多機能性を兼ね備えています。また、トグルスイッチによりCV出力レンジを3段階から切り替え可能です。外部クロック入力やリセット端子、将来的なMIDI連携を想定した内部MIDI出力もサポートし、シーケンス演奏を柔軟に拡張できます。

Features

プログラム切替スイッチ（Program）
下段のトグルスイッチとボタン操作の組み合わせにより、モジュールの動作モードを切り替えます。

• Limit：シーケンスの長さを設定
• Direct.：再生方向を設定
• Preset：プリセット管理・呼び出し
• Rx2 / Rx3 / Rx4：ステップごとのラチェッティング設定（2x / 3x / 4x）

再生モード（Direct. 選択時）

• Up（順方向）
• Down（逆方向）
• 2 x Up / 2 x Down（各ステップを2回再生）
• Pendulum Type 1（往復、最初と最後のステップを2回再生）
• 2 x Pendulum Type 1（往復2倍モード）
• Pendulum Type 2（往復、最初と最後のステップを1回再生）
• Random（ランダム再生）

プリセット機能（Preset）
8つのプリセットをボタンで呼び出し可能。各プリセットには、ステップの有効／無効、シーケンス長、ラチェッティング設定が保存されます。

ラチェッティング
Ratcheting ボタンと Program スイッチの組み合わせで、ステップごとに 2x / 3x / 4x の繰り返しを設定可能です。

基本動作

• Clock 入力：外部クロック信号でシーケンスを進行します。クロック信号の立ち上がりで次のステップへ進みます。クロックは内蔵していません。
• Start / Stop ボタン：手動でシーケンスの再生／停止を切り替えます。点灯時は再生中です。
• Reset ボタン／入力：手動または外部入力により、シーケンスを第1ステップに戻します。内部ジャンパーでリセット動作タイプを選択可能です。
• CV レンジ切替：トグルスイッチにより、出力電圧範囲を 0〜+1V／0〜+2V／0〜+4V の3段階から選択できます。出力電圧はクオンタイズされていません。
• ゲート出力：クロック信号のパルス幅に応じてゲート長を生成します（ラチェッティング非適用時）。

※内部ピンヘッダーにより、MIDI ノートデータ（チャンネル1、Note 36基準）を出力可能です。将来的に MIDI-CV インターフェース（例：A-190-9）との連携を想定しています。

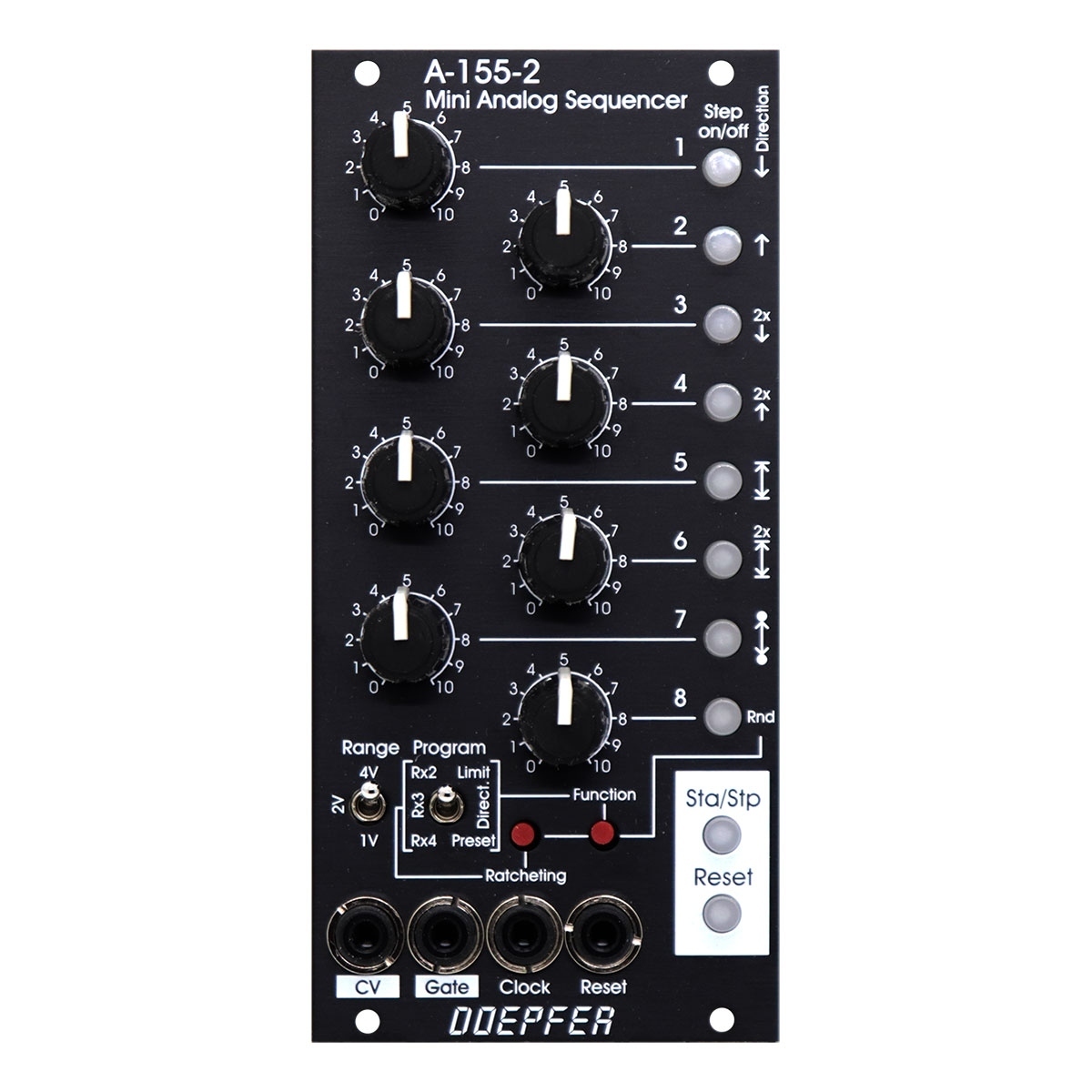

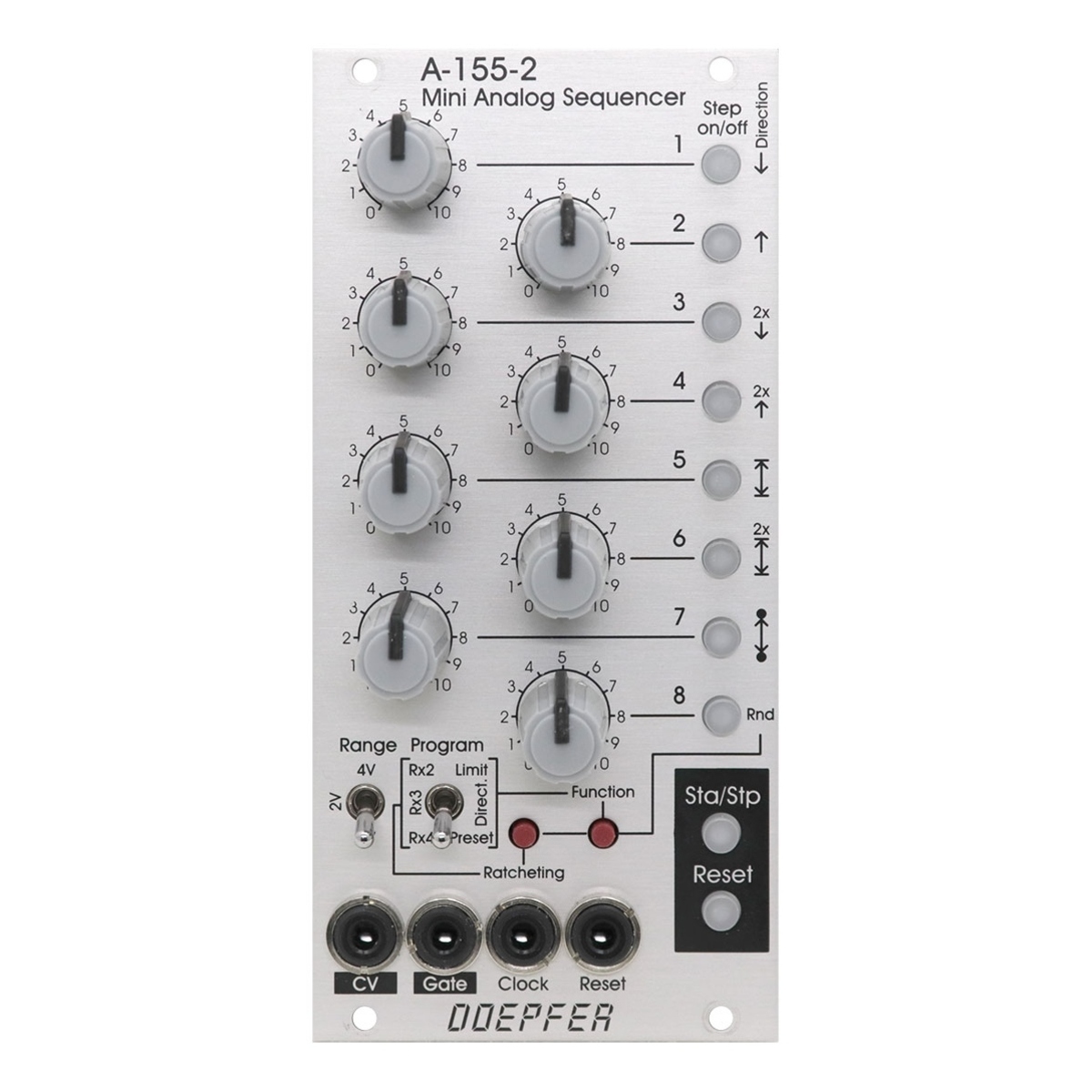

コントロールと表示

• 1〜8 ノブ：各ステップの電圧レベル設定
• 1〜8 ボタン：各ステップのゲート設定（点灯＝有効）／その他機能設定
• Range スイッチ：CV出力レンジ切替
• Program スイッチ：動作モード切替（Limit / Direct. / Preset / Rx2-Rx4）
• Ratcheting ボタン：ラチェッティング設定
• Function ボタン：シーケンス長・方向・プリセットの設定
• Sta/Stp ボタン：シーケンスの開始／停止（点灯＝再生中）
• Reset ボタン：手動リセット

入出力端子

• CV：コントロール電圧出力
• Gate：ゲート信号出力
• Clock：クロック入力（外部信号、パルス幅がゲート長を定義）
• Reset：リセット入力（内部ジャンパーにより動作選択）

技術仕様

• ゲート出力電圧：約0 〜 +10 V
• クロック入力必要レベル：最小 +3 V
• リセット入力必要レベル：最小 +3 V
• 最大クロック周波数：10 kHz 以上（グラフィックVCO用途などに応用可能）
• 内部MIDI出力：チャンネル1、ノート範囲 36-48 / 36-60 / 36-72（Range設定に依存）
