A-142-3V Env&LFO Controlled VCA

DOEPFER「A-142-3V Envelope/LFO Controlled VCA」は、わずか4HPのコンパクトな筐体にリニア作動のVCAと、LFOとしても機能するエクスポネンシャル特性のAD/ARエンベロープ・ジェネレーターを統合したモジュールです。アタック、ディケイ/リリース、オーディオレベルの各マニュアルコントロールに加え、ゲート入力、マニュアル・ゲート・スイッチ、各信号の入出力を搭載しています。アタック/ディケイ/リリースの時間範囲やLFO周波数は、基板上のジャンパー設定で異なるレンジに切り替え可能。VCA部はACカップルド設計のためオーディオ信号処理に最適化されています。限られたスペースで効率的に音量・モジュレーションのコントロールを可能にする、ユーロラック用コンボモジュールです。

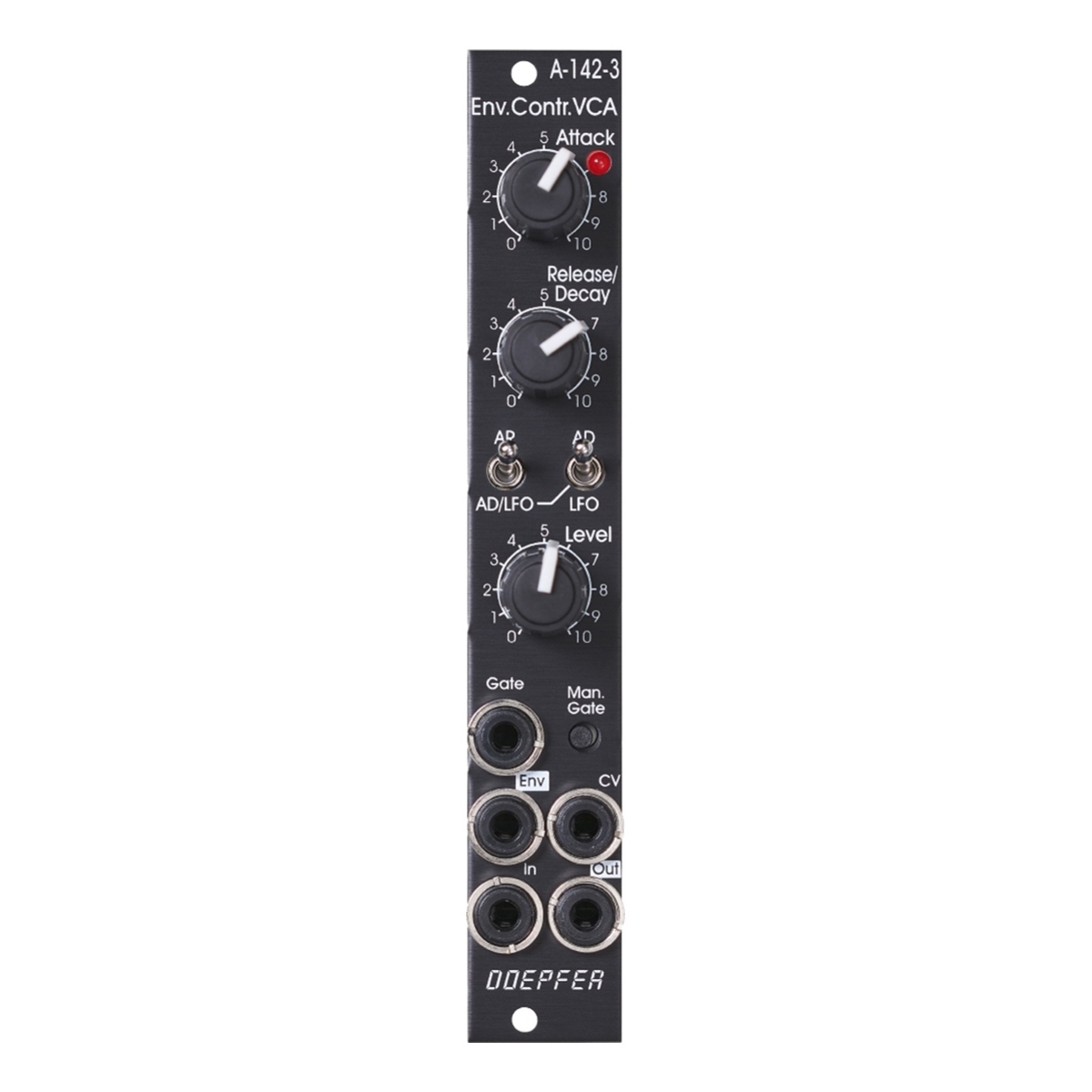

このモジュールは、以下のコントロールと入出力を搭載しています。

• LEDディスプレイ（エンベロープ/LFO出力の表示）
• A : マニュアル・アタック・コントロール
• D/R : マニュアル・ディケイ/リリース・コントロール
• モード切替スイッチ :
  • AD : アタック・ディケイ・エンベロープ. AR : アタック・リリース・エンベロープ
  • エンベロープ, LFO (左部スイッチがAD/LFO位置のとき)
• Level : マニュアル・オーディオレベル・コントロール(VCAへのオーディオ信号入力)
• ゲート入力(最低+5V, 最大+12V)
• マニュアル・ゲート・モメンタリースイッチ
• Env : エンベロープ/LFO出力(約0 ~ +5V)
• CV : VCA CV入力(0 ~ +5V), 50%のアッテネータを介してEnv 出力に内部結線されています
• In : オーディオ入力
• Out : オーディオ出力

アタック / ディケイ / リリースの設定可能な時間の範囲は約4ミリ秒〜7秒、また基板部のジャンパー設定によって約0.1ミリ秒〜150ミリ秒に切り替えが可能です。

同様に、LFOの周波数は約0.05Hz(20秒周期)〜100Hzですが、ジャンパー設定によって2Hz〜2.5Hzに切り替えが可能です。

本モジュールに使用されている VCA(CEM3381) はACカップルド設計のため、オーディオ信号処理のみに適しています。CV信号の処理には向いていません。
