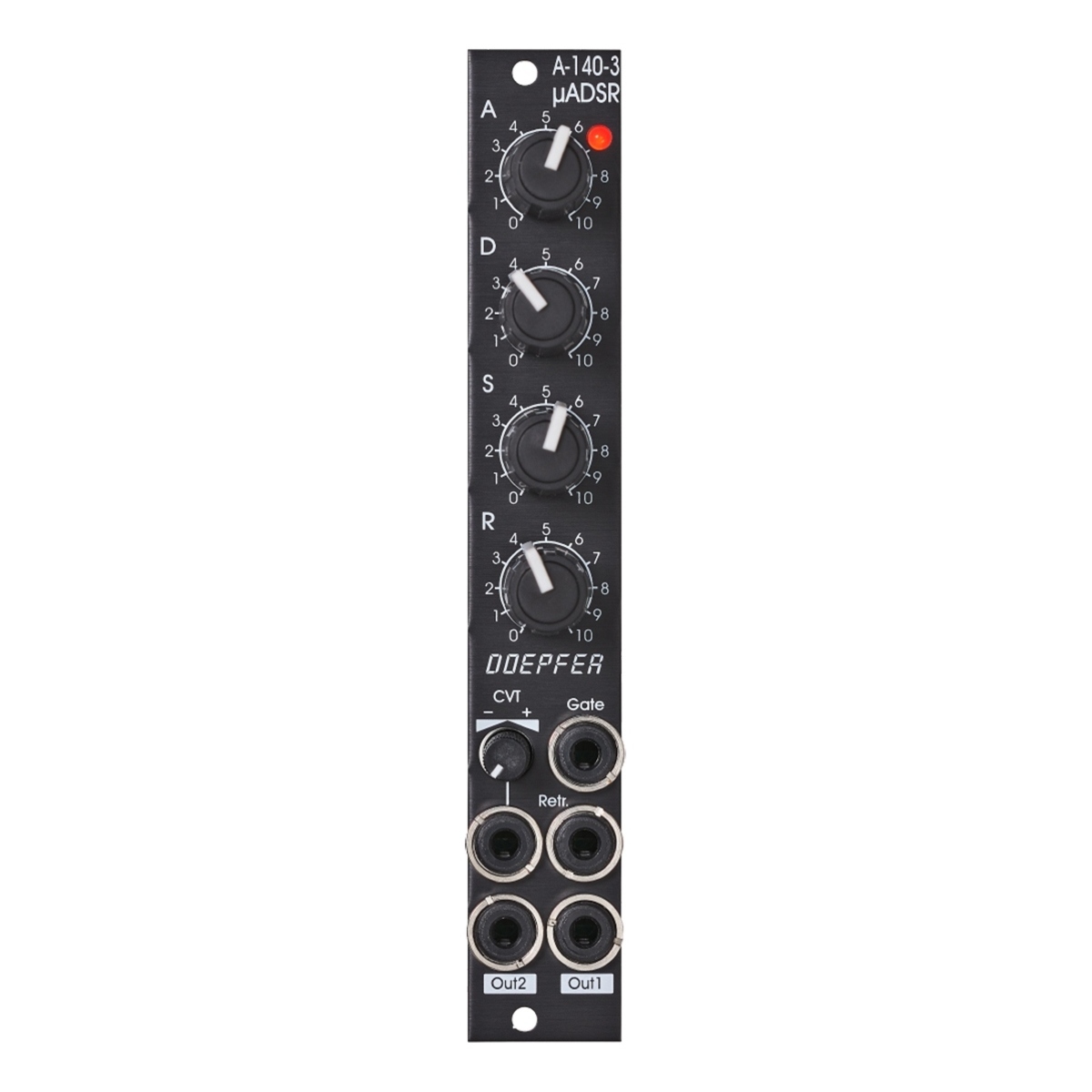

A-140-3V Micro ADSR

A-140-3V Micro ADSRは、省スペースながらCV入力に対応したエクスポネンシャル・カーブ特性を備えた、ADSRタイプの電圧制御エンベロープ・ジェネレーターです。アタック、ディケイ、サスティン、リリースのマニュアル・コントロールに加え、アッテネーター付きCVT入力を搭載。内部ジャンパー設定によりコントロール対象のパラメーター変更や逆相エンベロープ出力の切り替えなど、多彩なオプション設定が可能。出力CV範囲は0〜10Vで、設定可能な時間範囲は約1ミリ秒〜30秒と幅広く、柔軟な音作りをサポートします。

A-140-3V Micro ADSR は、A-140-2 Dual ADSR のシングル・バージョンです。CV入力に対応したエクスポネンシャル・カーブ特性を備えた、ADSRタイプの電圧制御エンベロープ・ジェネレーターです。

エンベロープは以下のコントロールと入出力を搭載しています。

• LEDディスプレイ（エンベロープ出力の表示）
• A : マニュアル・アタック・コントロール
• D : マニュアル・ディケイ・コントロール
• S : マニュアル・サスティン・コントロール
• R : マニュアル・リリース・コントロール
• ゲート入力
• リトリガー入力
• アッテネーター付きCVT入力（CVT = CV Time）
• エンベロープ出力1
• エンベロープ出力2

エンベロープの出力CVの範囲は0〜10Vです。

アタック / ディケイ / リリースの設定可能な時間の範囲は約1ミリ秒〜30秒です。

オプション

• 2つの内部ジャンパーの設定を変更すると、どのパラメーターがCVT入力によってコントロールされるか（例えば、D + RのみまたはAのみまたはA + D + R）を選択することができます。（CVTを上げるとCVTの時間が長くなるか短くなるかを設定します。）
• CVT ジャックには内部の固定電圧が接続されています。CVTコントロールを使用して全ての時間パラメーター（ADR）を同時にコントロールすることができます。
• ジャンパーの設定でエンベロープ出力2を通常のエンベロープまたは逆相のエンベロープに設定できます。
• ジャンパーの設定でエンベロープ2をエンベロープ1へ接続（ゲート1によりエンベロープ2もトリガー）することができます。
• バスボードのゲート信号バスから各エンベロープへの接続はサブユニットごとにジャンパーで設定できます。
