Tangrams 3U

Tangrams は、クラシックなアナログADSRエンベロープをベースに、デュアルVCA と CV制御可能なサイクルゲートを統合したモジュールです。

さらにトリガーボタンも搭載し、複雑なゲート・エンベロープパターンを直感的に作成可能です。

Get In Shape

Tangrams は、Roland SH-101 や System 100m にインスパイアされた デュアルアナログADSR を核に構築されています。

EMS Synthi のトラペゾイド関数ジェネレーターの考え方を取り入れ、2つのエンベロープを連動させるVCパルサー回路を追加。これにより、以下が可能になります：

• 遅延付きワンショットエンベロープ
• 循環するオーガニックなエンベロープ
• ADSR1トリガー後にADSR2が遅延して動作するシーケンス

さらに、各エンベロープ用に デュアルVCA を搭載。

• エンベロープのレベル制御
• 任意信号をADSRで直接変調

これにより、他のVCAを開放してパッチの自由度を高められます。

The Pulser

Pulser は T1（ON時間） と T2（OFF時間） を個別に設定できるCV制御可能なパルスジェネレーターです。

• サイクルADSRのゲート時間を自由に設定
• 単発（SINGLE）または繰り返し（CYCLE）のパルス生成
• P1 / P2 を選択してADSRをトリガー
• START入力でパルサーシーケンスを開始／再開
• 手動GATEボタンで即座にトリガー

これにより、単発ワンショットから 循環する有機的なパターンまで幅広く作成可能です。

ADSR + VCA の特徴

• デュアルアナログADSRエンベロープ
• デジタルゲートPulserでトラペゾイド波形生成
• Pulser P1 / P2 はパネルスイッチで各ADSRへルーティング可能
• 3つのタイミングレンジ：FAST (~5秒), MED (~35秒), SLOW (~1分 A/Dタイム)
• RETRIG入力でエンベロープの再トリガー可能
• VCA入力でエンベロープ出力をダイナミック制御（双極）
• 手動GATEボタンを各エンベロープに搭載

Pulser の特徴

• T1 / T2 を個別CV制御
• 単発（SINGLE）または繰り返し（CYCLE）モード
• PULSE出力でP1 / P2 を選択可能
• START入力でシーケンス開始／再開
• 手動GATEボタンでPulserを即時トリガー

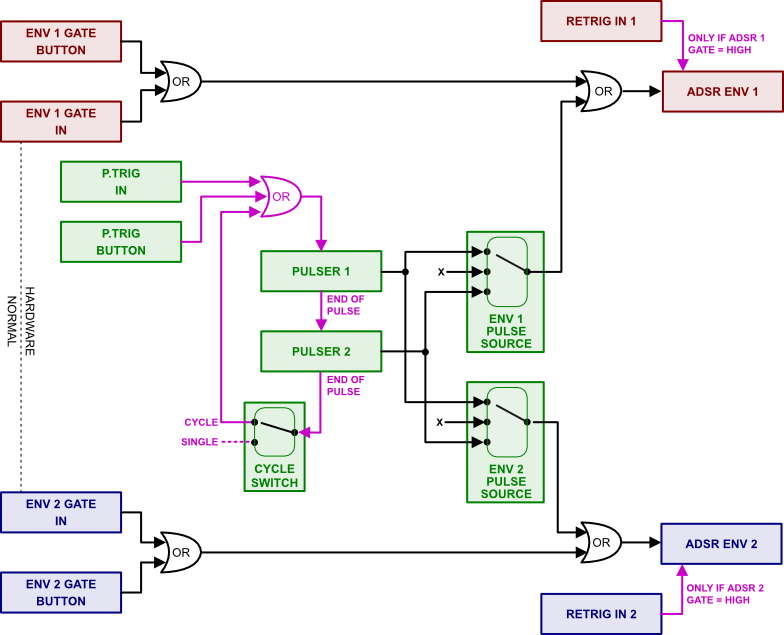

Pulser + Gate to ADSR Gate Flow

製品仕様
