A-135-5V Poly VC Mixer / Suboctave

A-135-5V ボルテージ・コントロールド・ポリフォニック・ミキサー/サブオクターブ・ジェネレーターの機能をひとつにしたモジュールです。12個の電圧制御アンプ(VCAs)が4×3のマトリックス形状に配置されています。ここに、最大3つの4ボイス・ポリフォニック信号 (例:A-111-4の3ポリフォニックVCO出力) をミキシングできます。各4ボイスの3つのポリフォニック・チャンネル（A、B、C）の各レベルは、手動またはアッテネーター付きの外部CVによってコントロールできます。

このモジュールは4つのフリーケンシー・ディバイダーを備えており、チャンネルAの4つの入力信号からのサブオクターブを派生させることができます。サブオクターブ信号はチャンネルB入力端子へ内部結線されています。チャンネルBのソケットがパッチングされていない限り、チャンネルAのサブオクターブ信号がチャンネルBへの入力信号として使用されます。サブオクターブ信号はシグナルAの1/2の周波数をもつシンメトリックな矩形波です。例えば、A-111-4の2ポリフォニックVCOをチャンネルAとCへパッチングすると、チャンネルBはチャンネルAのサブオクターブ信号を提供します。

12個の入力端子と4つの出力端子は裏面基盤のピンヘッダーに内部結線されています。それによって、このモジュールは他のポリフォニック・モジュール（例えば、4つの入力AをA-111-4に、4つの入力Cを別のA-111-4に、出力をポリフォニック・フィルターA-105-4に）と内部的にプリ・パッチすることができます。フロントパネルの入力端子を使用することで、この内部パッチを無効にすることができます。

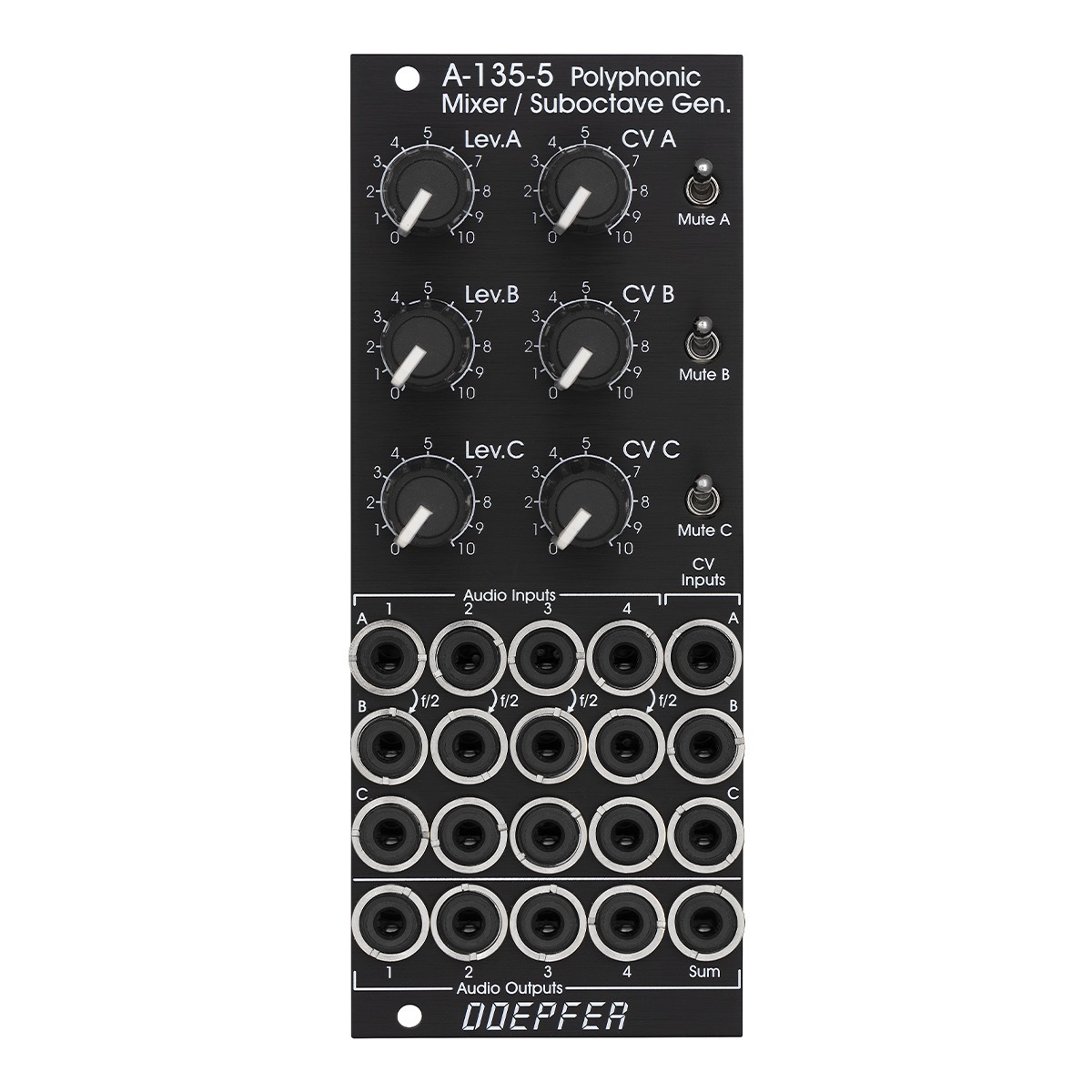

コントロール

• Lev.A, Lev.B, Lev.C コントロールノブ : チャンネルA,B,Cの信号レベルを調整します
• CV A, CV B, CV C コントロールノブ : 各CV入力のアッテネーター
• Mute A, B, C トグルスイッチ : トグルが下部ポジションのとき、そのチャンネルはミュートされます

入出力

• A1 ~ 4入力端子 : チャンネルA入力
• B1 ~ 4入力端子 : チャンネルB入力
• C1 ~ 4入力端子 : チャンネルC入力
• CV A, CV B, CV C入力端子 : チャンネルA,B,CのCV入力端子
• Out 1 ~ 4出力端子 : 出力端子
• Sum出力端子 : すべてのボイスをひとつのVCF/VCAに送るなどパラフォニック用途に特化したsum出力端子

特徴

• 3以上のポリフォニック・チャンネルが必要な場合は、複数のモジュールを追加で接続することでチャンネル数を増設することができます。
• クリッピングを避けるため、全体の最大増幅率は1以下にしてください（抵抗を交換することで増幅率1に変更できるが、その場合はクリッピングが発生する可能性があります）。
• 歪みが発生しない範囲での最大入力レベルは約16Vpp（コントロール信号の処理では、-8V ~ +8V）です。
• 各CV入力のボルテージ・レンジは0 ~ +5V(CVアッテネート・ノブが時計回りいっぱいに回されている状態)です。それより高いCV信号(0 ~ +10V等)はアッテネート・ノブで調整できます。
• サブオクターブ信号のレベルは約5Vppです。
• このモジュールは、DCカップルドのVCO出力（A-111-4、A-111-3 など）でのみ使用する必要があります。ACカップルドのVCO出力（例：A-110-1、A-110-2）の場合、サブオクターブを出力に含めると、出力にDCオフセットが発生します。
• A135_5_INTERNALにて、基盤部のピンヘッダーの位置と機能、また2つのA-135-5の接続について説明しています。
