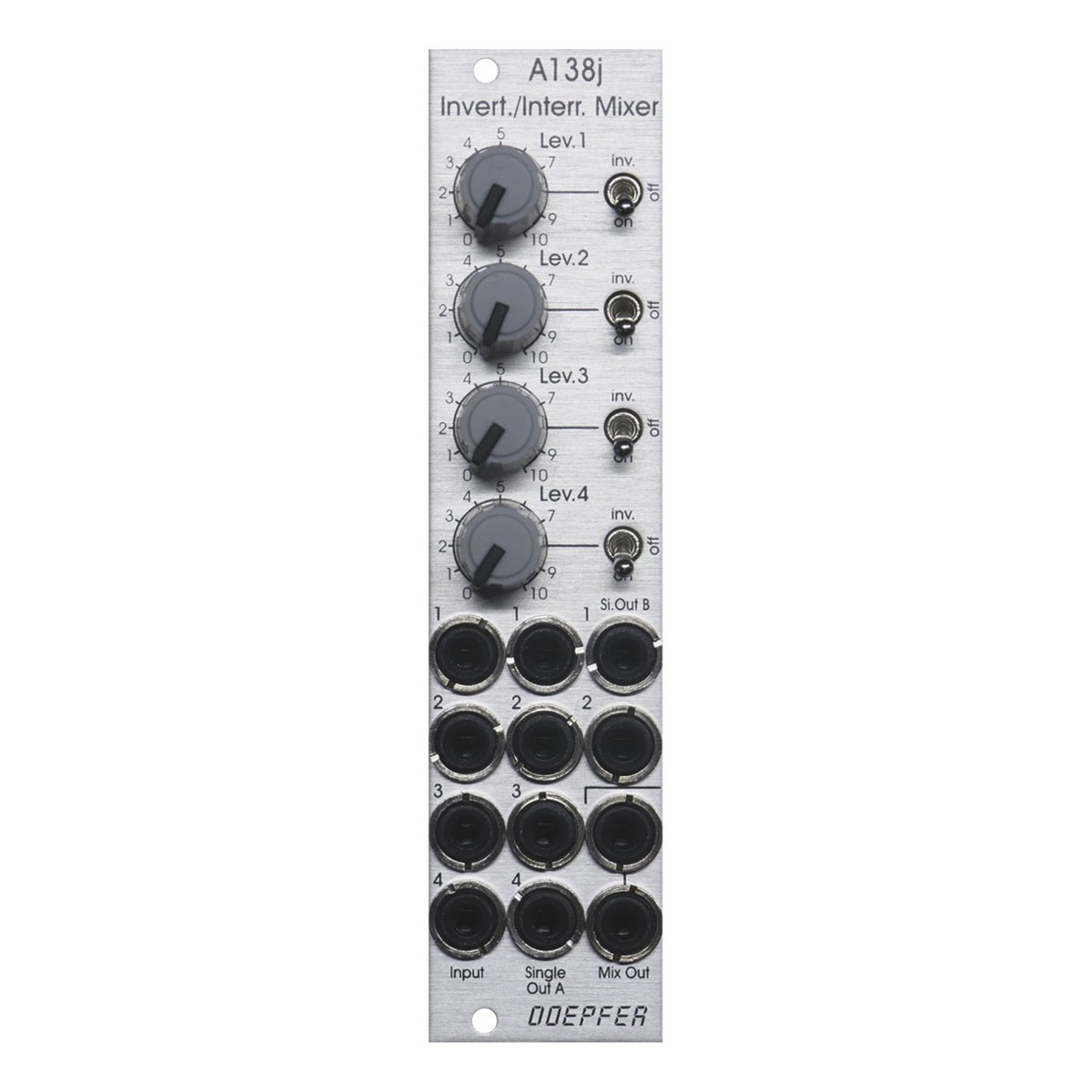

A-138j Inverting / Interrupting Mixer

モジュールA-138jは、各チャンネルに極性/ミュート兼用スイッチを搭載した4チャンネル・ミキサーです。

それぞれのスイッチを上側にすると、反転した入力信号がミキシングに使用されます。中央の位置では入力がミュートされ、下の位置では通常の（反転していない）信号が使用されます。

信号の反転は、特に制御電圧信号（LFO、ADSRなど）を混合する際に必要となります。しかし、この機能は相関のあるオーディオ信号をミキシングする際にも必要です。

チャンネル1にはオフセット機能もあります。Input 1ソケットにプラグが挿入されていない場合、Lev.1コントロールは調整可能なDC電圧（スイッチの位置に応じてプラスまたはマイナス）を生成します。

さらに、2種類のシングル出力とデュアルミックス出力を搭載しています。

すべての入出力はDCカップリングされています。そのため、制御電圧だけでなく、オーディオ信号のミキシングにも適しています。4つの入力にはそれぞれリニアな特性を持つアッテネータが搭載されています。

増幅率は、0～1（非反転）または0～-1（反転）の範囲です。各チャンネルのアッテネートされた信号、必要に応じて反転/スイッチングされた信号は、各出力から出力されます。シングル出力は2種類用意されています。

シングル出力A：シングル出力「A」（Single Out A）をパッチケーブルで接続した場合、サム信号からそれぞれの信号が除去されます。

シングル出力B：シングル出力「B」（Single Out B）をパッチケーブルで接続した場合、それぞれの信号はサム信号から削除されません。このタイプの出力は、チャンネル1、2のみ有効です。

この柔軟な構造により、ミキサー機能を持たないアッテネーターやインバーターとして、各チャンネルを個別に使用することも可能です。

出力は二重化されています（2つのソケットが相互に接続された、一種のミニ・マルチ）。

操作系は標準モジュールよりやや狭く配置され、小型のゴム製ノブが使用されています。一方、前面パネルの幅は6HPしかありません。このモジュールは、主にスペースに余裕のないアプリケーションを対象としています。
