A-126-2EXP

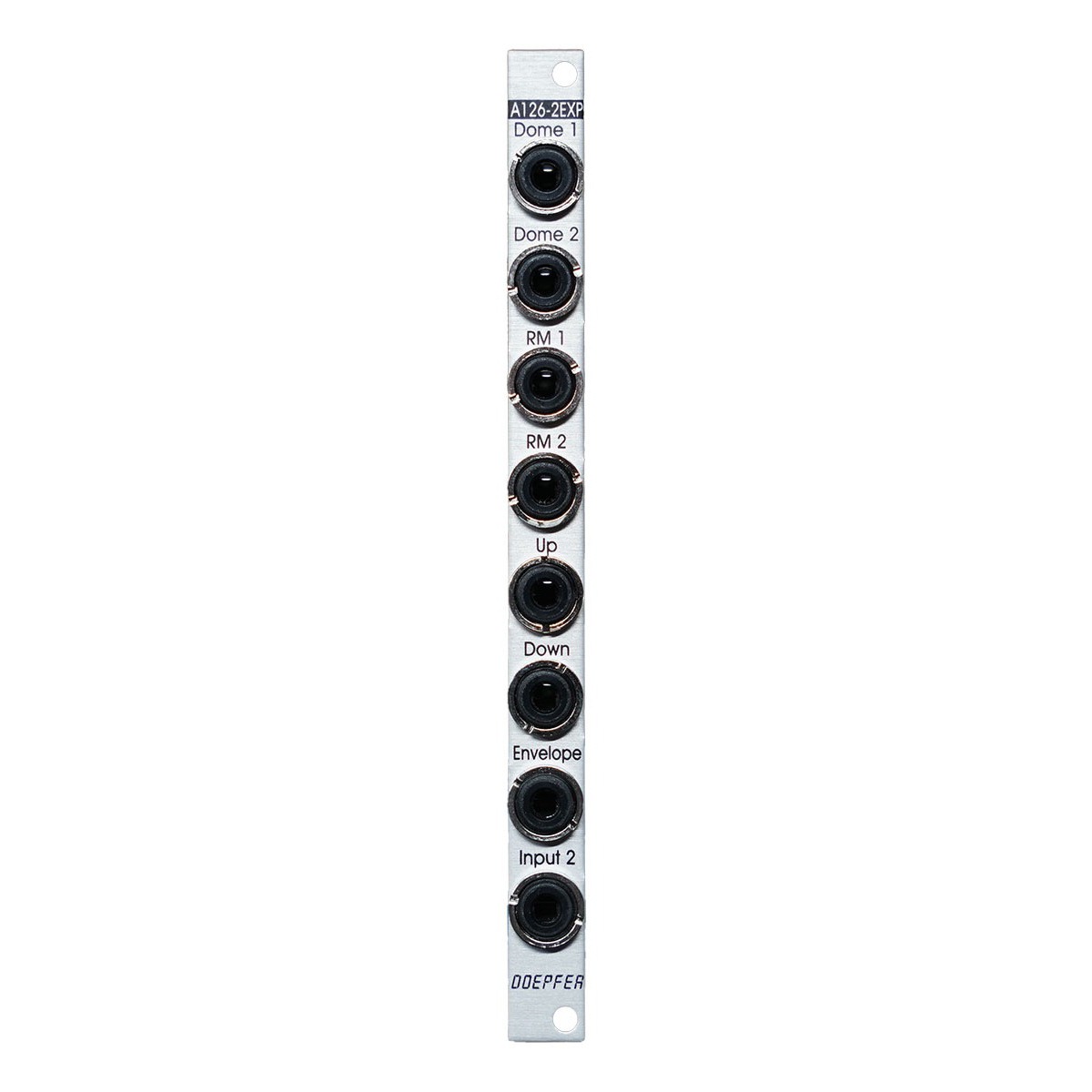

A-126-2EXP は A-126-2 Frequency Shifter II 専用の拡張モジュールです。

このモジュールを A-126-2 に接続することで、アップ / ダウン・シフトの個別出力、ドームフィルター出力、リングモジュレーター出力、エンベロープ・フォロワー出力、2つ目のオーディオ入力を追加できます。

A-126-2 Frequency Shifter II 用の拡張モジュールです。単体で使用することはできません。

接続方法

A-126-2EXP に付属している Arduino ケーブルを使用して、A-126-2 と A-126-2EXP の対応するピンヘッダー9箇所を接続します。（Arduino ケーブルの色は個体により異なりますので、接続の際はご注意ください。）

※A-126-2 Frequency Shifter II には初期ロットの Version 1 と、拡張モジュールに対応した Version 2 があります。日本国内の正規輸入品はすべて Version 2 です。

A-126-2EXP のピンヘッダーへ Arduino ケーブルを接続します。

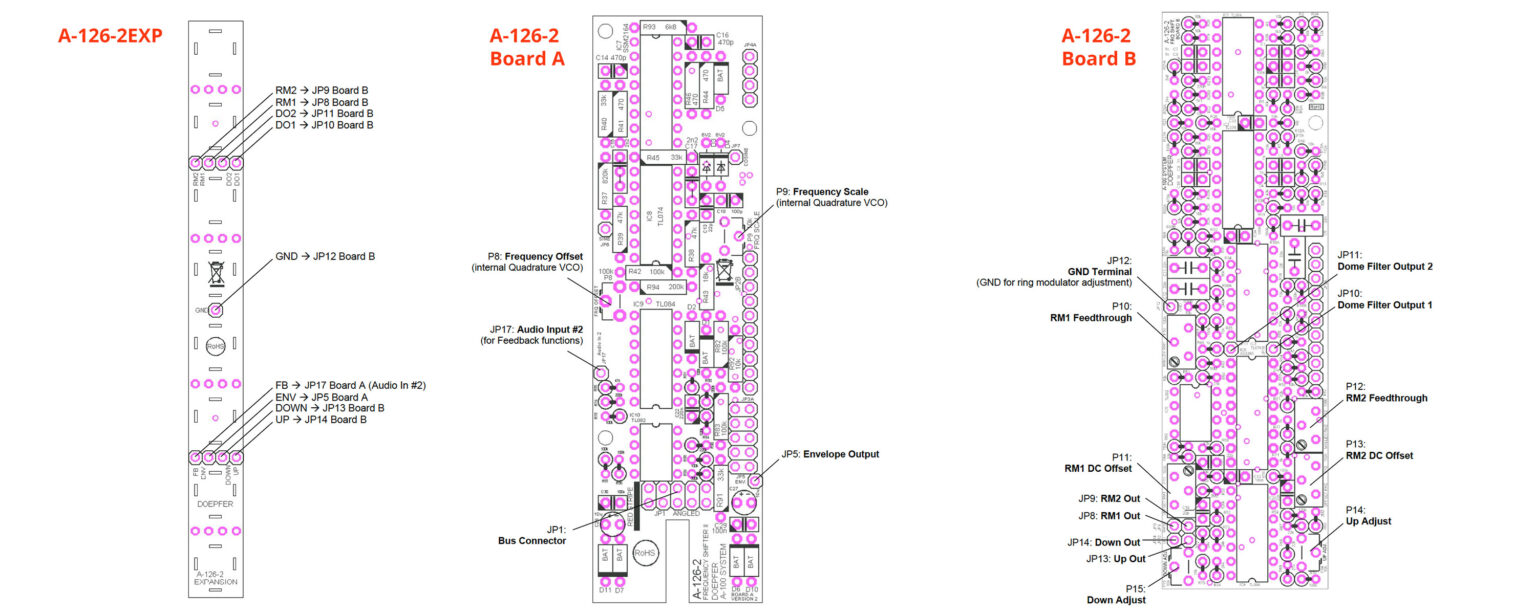

Arduino ケーブルをそれぞれ A-126-2 Frequency Shifter II の対応するピンヘッダー9箇所へ接続します。接続先は下記の資料を参照してください。

製品仕様
