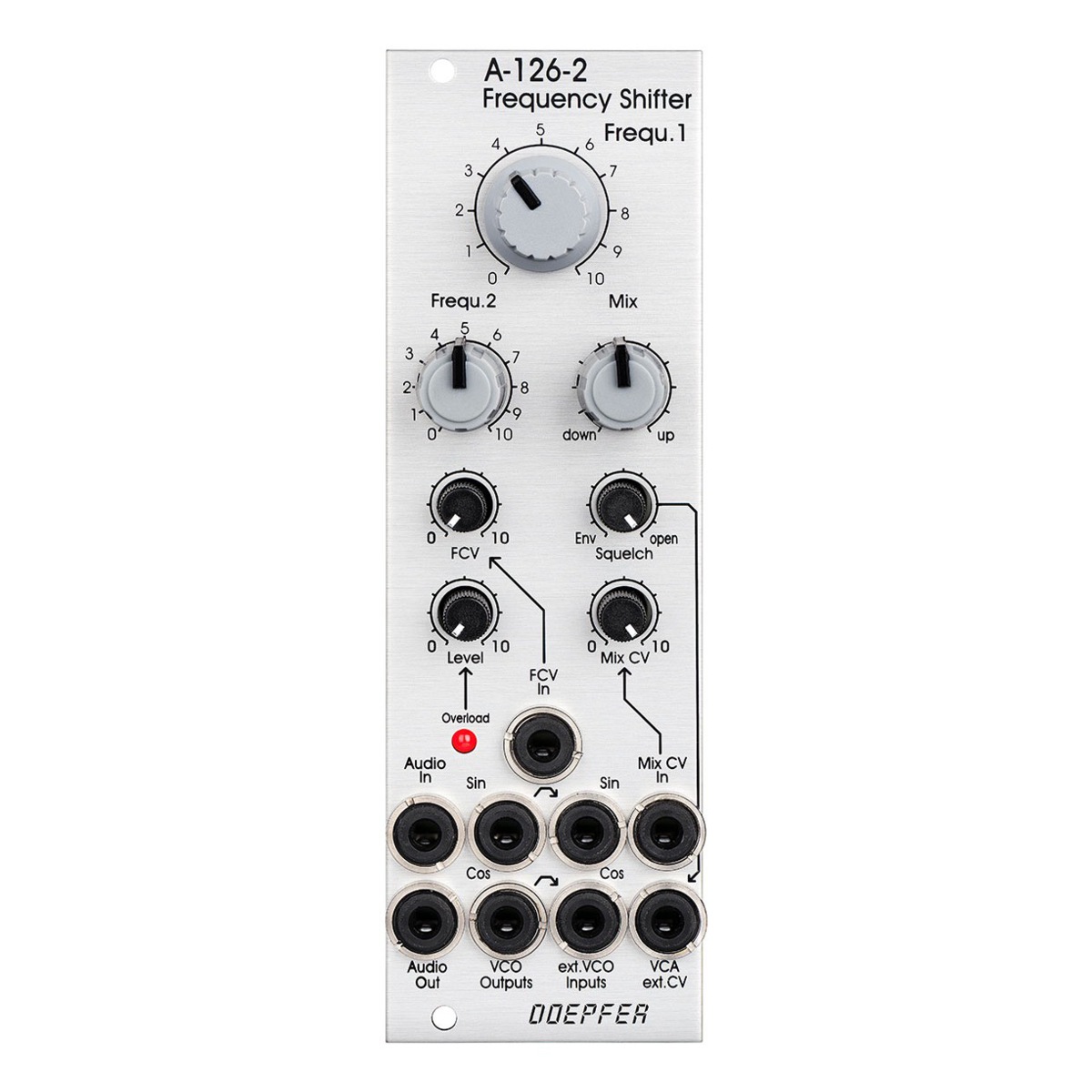

A-126-2

A-126-2 Frequency Shifter は、入力されたオーディオ信号のすべての周波数を同じ量だけシフトさせる、フルアナログのフリーケンシー・シフターです。

例えばシフト周波数が200Hzの場合、1000Hzは1200Hzに、2000Hzは2200Hzに、3000Hzは3200Hzに、とシフトしていきます。これは、すべての周波数が比例してシフトするピッチシフト（例：1000 > 1200Hz、2000 > 2400Hz、3000 > 3600Hz）とは異なります。

内蔵のクアドラチャー VCO の周波数レンジは約8オクターブ（約20 Hz ~ 5 kHz）です。必要に応じて外部のクアドラチャー VCO を使用することもできます。

コントロールと入出力

・Frequ.1 : シフト周波数のマニュアル・コントロール（coarse）

・Frequ.2 : シフト周波数の2つ目のマニュアル・コントロール（fine）

・FCV in および FCV : シフト周波数の外部 CV コントロール用のアッテネータ付き CV 入力

・Mix：アップ / ダウン・シフトのミックス量のマニュアル・コントロール

・Mix CV in および Mix CV : アップ / ダウン・シフトのミックス量の外部 CV コントロール用のアッテネータ付き CV 入力

・Audio in、Level、Overload（LED）: アッテネータ付きオーディオ入力

・（標準オーディオ入力レベル＝1Vpp、入力レベルはオーバーロード LED が少し点灯し始める程度に調整する必要があります。）

・Audio Out : フリーケンシー・シフターのオーディオ出力

・Squelch : スケルチ機能のコントロール

・ノブを左に回すと、エンベロープ・フォロワー信号で VCA が制御されます。ノブを右に設定するとVCA は全開になりスケルチ機能は無効となります。

・VCO Outputs : 内蔵クアドラチャー VCO 出力、約12Vpp（+6V/-6V）。

・ext. VCO inputs : 内蔵クアドラチャー VCO の代わりに外部のクアドラチャー VCO を使用する場合に使用します。

・VCA ext. CV : 外部 CV で VCA を制御するために使用します。このとき、内臓のスケルチ機能は無効となります。

専用の拡張モジュールにより、アップ / ダウン・シフトの個別出力、ドームフィルター出力、リングモジュレーター出力、エンベロープ・フォロワー出力、2つ目のオーディオ入力を追加できます。
