μMGTV

μMGTV は受信した MIDI ノート信号のゲートとベロシティを 0～＋5V の CV 電圧に変換して出力するコンパクトな MIDI インターフェース・モジュールです。また、MIDI ノートのオクターブを切り替えることで MIDIクロック・ディバイダーとしても動作し、GATE クロックを出力します。ベロシティのデータバイトの分解能は7ビットです。各出力には出力電圧をスムースにするためのパッシブ・ローパス・フィルターが搭載されています。

※本製品には TRS MIDI ケーブルは付属していません。DIN 5 Pin MIDI ケーブル（一般的な MIDI ケーブル）を使用する場合は別途変換アダプター（TRS-B 規格）をご用意ください。

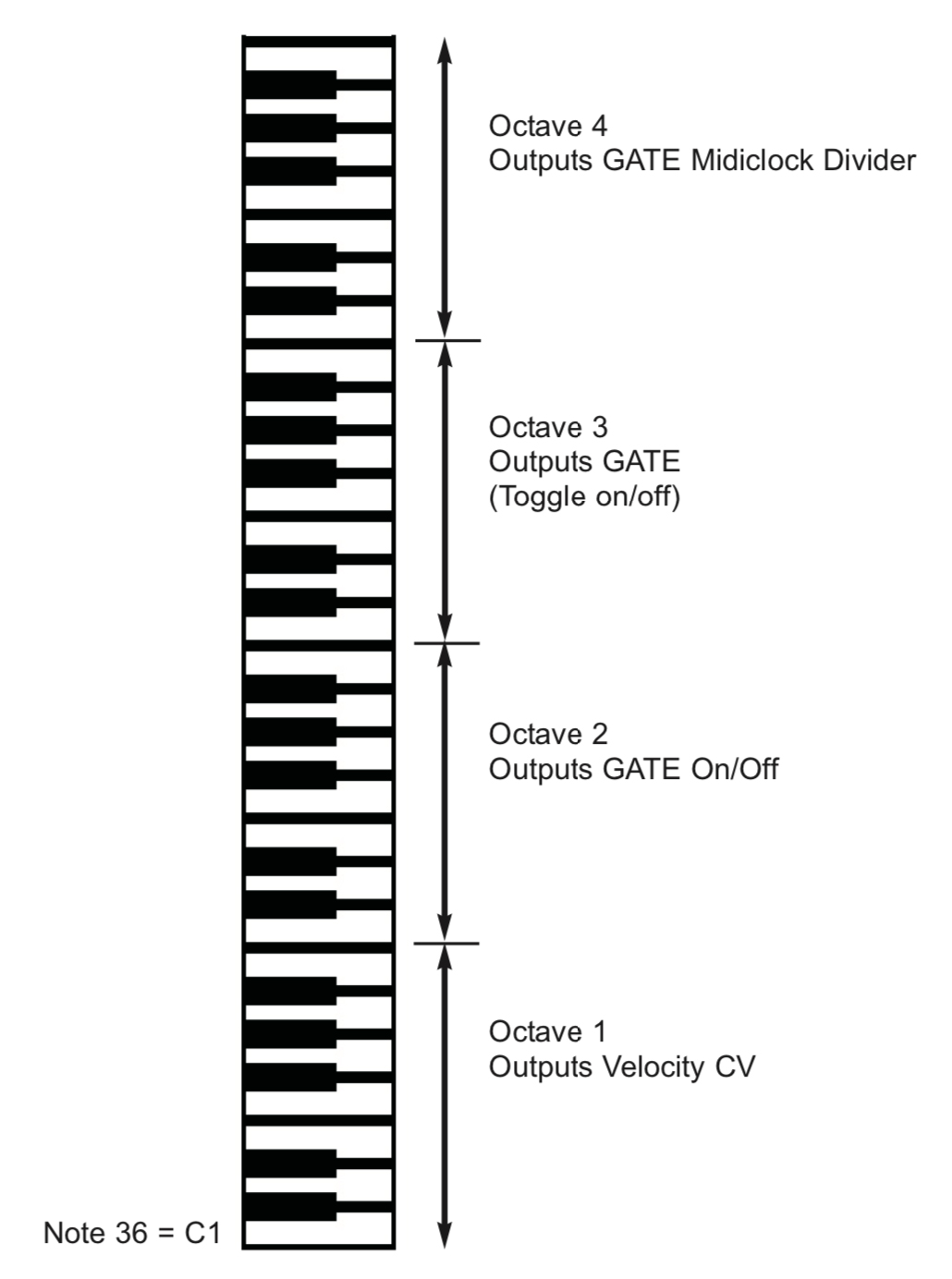

動作モード

4オクターブに渡る MIDI ノート信号を入力することで、異なる動作モードに切り替えて使用することができます。

VELOCITY モード : オクターブ1（ノートナンバー36-47）

受信したノートのベロシティを変換し、そのノートに対応する出力から CV 電圧を出力します。

GATE ON / OFF モード : オクターブ2（ノートナンバー48-59）

ノートが押されている間、そのノートに対応する出力から GATE 電圧を出力します。

GATE TOGGLE モード : オクターブ3（ノートナンバー60-71）

ノートに対応する出力から GATE 電圧を出力します。ノートを押すたびに ON / OFF が切り替わります。

MIDI CLOCK DIVIDER モード : オクターブ4（ノートナンバー72-83）

MIDI クロックを最大12種類の異なる分解能の GATE クロックへ変換して出力します。

※最低ノートナンバーは36（C1）または48（C2）に設定できます。

すべてのノートに対応するグローバル GATE 出力とグローバル VELOCITY 出力も搭載しています。μMGTV は MIDI キーボードの LEARN 機能、またはコンピュータの SYSEX データを使ってプログラムすることができます。

このモジュールには2つの MIDI ジャック（TRS-B 規格のミニジャック）INPUT と THRU があります。MIDI-IN で受信したデータは、MIDI-THRU へと転送されて出力します。ここに追加の MIDI モジュールを接続して使用することもできます。

製品仕様
