110 VCO/VCF/VCA

80年代サウンドのVCO / VCF / VCAモジュール

製品概要

特長

・オリジナルシステム100Mの回路を忠実に再現

・それぞれのセクションは内部パッチングされており、必要に応じて外部とのパッチングが可能

・VCOは3つの波形を搭載（三角波、ランプ波、PWM付き矩形波）

・VCOは、ワイドレンジなピッチ制御に加えて、オーディオ出力１つと2つのCV入力を搭載

・VCFは、カットオフ、周波数、レゾナンスコントロールと2つのオーディオ入力、2つのCV入力を搭載

・マニュアルか外部CVより制御可能なオシレーターPWM

・VCAは、ゲインコントロール、2つのオーディオ入力、2つのオーディオ出力（低/高）と2つのCV入力を装備

・17個のコントロールとスイッチにより、すべてのパラメーターにリアルタイムでアクセス可能

・ユーロラックの仕様：16HP、60mA +12V、50mA -12 V

・国内正規輸入品に限り3年間保証

・イギリスで設計および開発

110 VCO/VCF/VCAについて

◆Modular Synthesis

80年代はエレクトロニックミュージックの黄金時代でした。 シンセサイザーはその最盛期と共に発展し、当時のほぼすべてのヒット曲と映画のサウンドトラックではシンセサイザーサウンドが使用されていました。 なかでもモジュラーシンセサイザーは現在のミュージシャンやシンセ愛好家の間でますます人気が高まっており、そのクオリティーは向上し続けています。

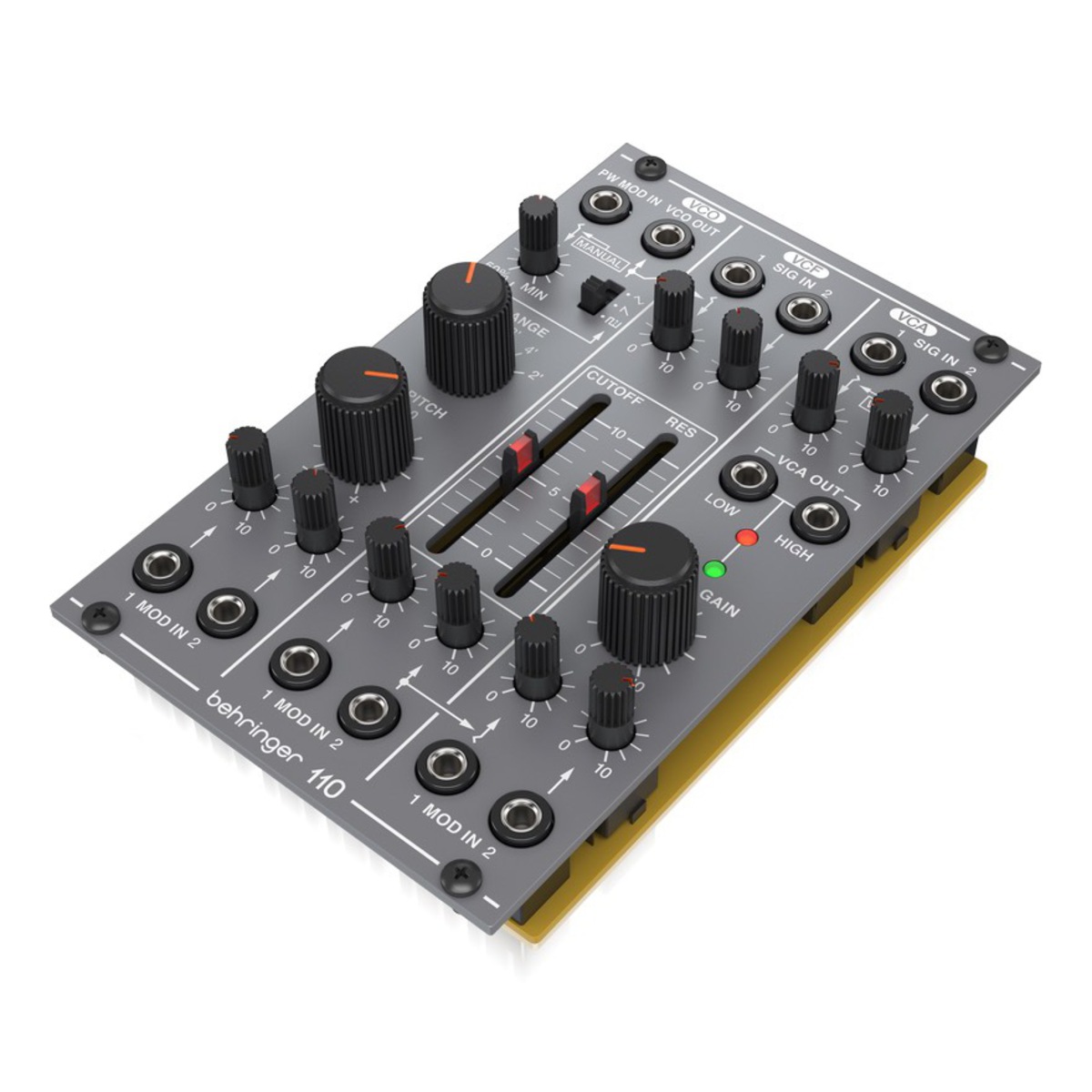

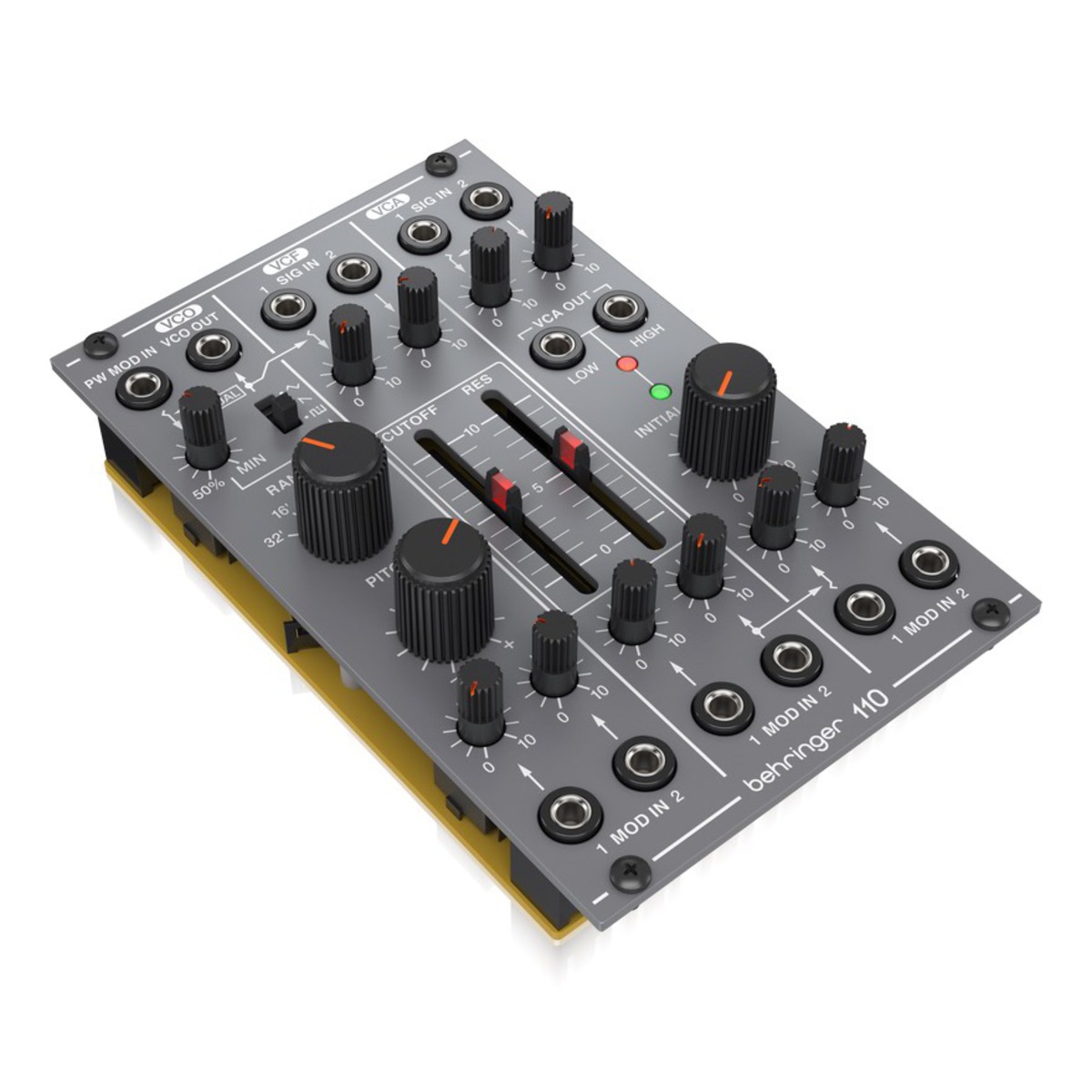

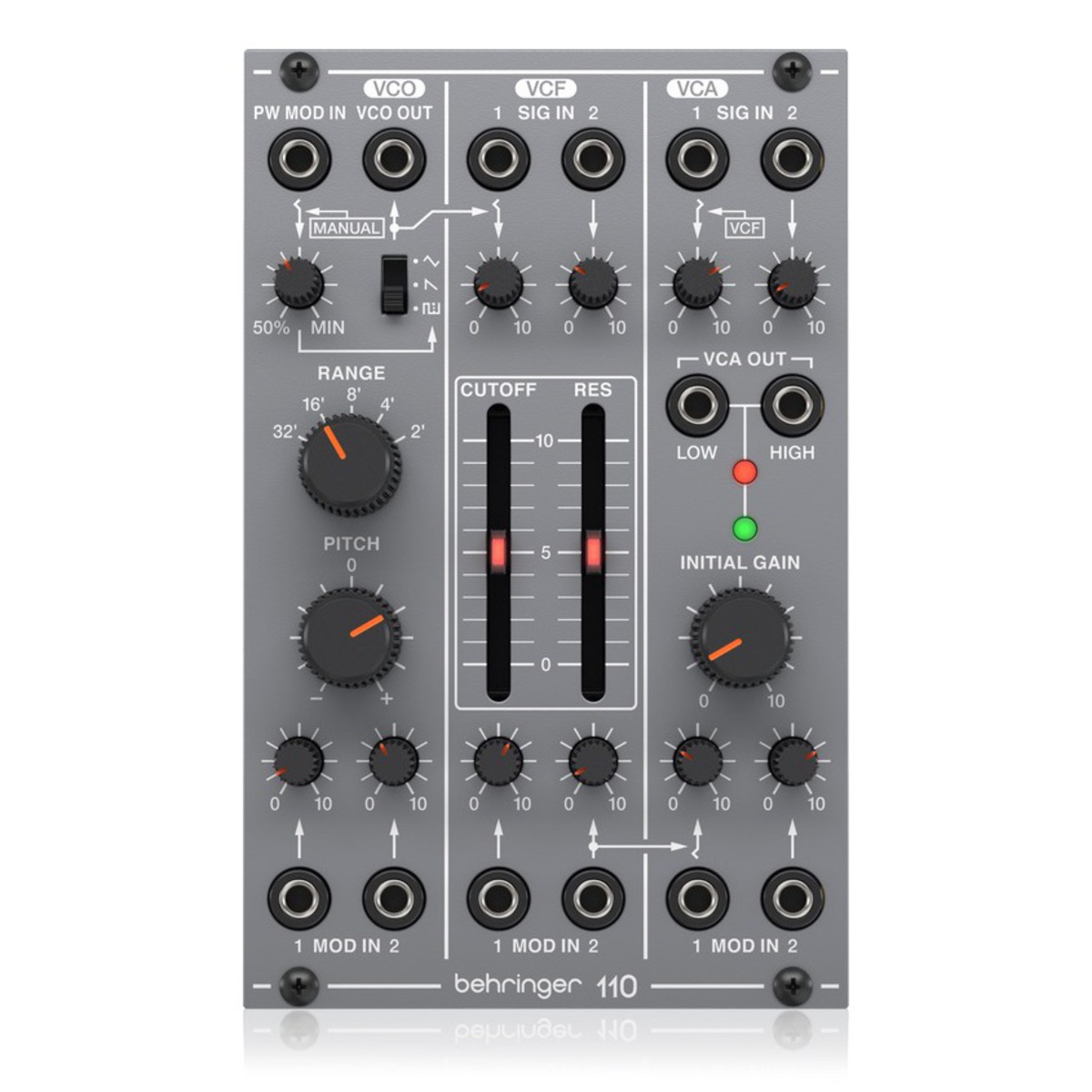

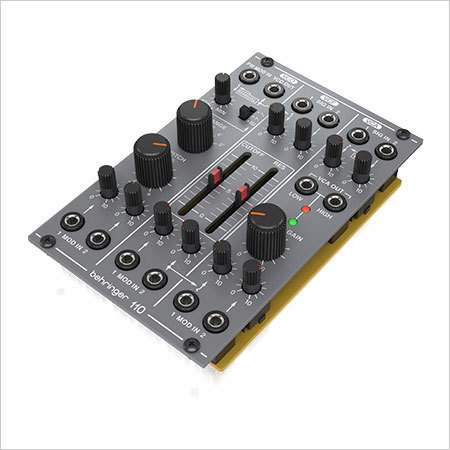

◆110 VCO/VCF/VCA

標準Eurorackケースにマウント可能な80年代オリジナルの「System 100M」回路を忠実に、かつお求めやすい価格で再現。 110 VCO/VCF/VCAをお手持ちのリグに追加すればサウンドをさらに楽しくハイクオリティーなものに発展させるでしょう。

◆Controlling the Oscillator

110の、扱いやすく内部パッチされたシグナルフローのシンセボイスならパッチにかける時間を節約し、より音楽にフォーカスする事が可能です。 三角波、ランプ波、パルス幅モジュレーション3つの波形いずれかを選択して、モジュレーションノブでVCOセクションを調整すればサウンドを自由に変更する事が可能です。 VCOは、ピッチとレンジのコントロールノブと別のソースにルーティングできる1つのオーディオ出力と2つのCV入力も準備しています。

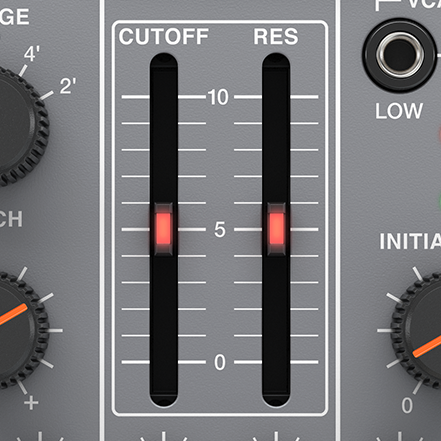

◆VCF and VCA

VCFにはカットオフ周波数とレゾナンススライダーがあり、VCAには2つのオーディオ出力（低/高）が付いています。 VCFとVCAはそれぞれ、2つのオーディオ入力と2つのCV入力を装備しており、他のソースを110にプラグインできるので、どのモジュラーシンセシにも必須モジュールです。

◆Eurorack Ready

110 VCO/VCF/VCAのインストールは標準Eurorackケースにマウント出来るよう設計されている為、とても簡単です。 モジュールの電源ケーブルをコネクターに接続し付属のネジを使用してモジュールを組み込みます。 これだけで他のシンセモジュールと組み合わせた独自のセットアップを実現する事が可能です。

◆３年間の保証制度

べリンガー製品には弊社保証規定に基づく３年の保証が付いています。 詳しくは保証規定をご覧ください。

製品仕様

◆アナログシンセサイザーモジュール

■入力

・パルス幅mod：、3.5 mm TSジャック、DC結合

・インピーダンス：> 70kΩ、アンバランス

・最大入力レベル：0V〜+10V、1ボルトあたり4％

■信号入力

・インピーダンス：> 50kΩ、アンバランス

・最大入力レベル：+17 dBu @ユニティゲイン

・VCO mod入力：3.5mm TSジャックx 2、合算

・インピーダンス：> 50kΩ、アンバランス

・CV範囲：0V〜+10V、1 V/ oct

・VCF mod入力：3.5mm TSジャック x 2、合算

・インピーダンス：> 50kΩ、アンバランス

・CV範囲：0V〜+10V、1V/oct

・VCA mod入力：3.5 mm TSジャック x 2 、合計

・インピーダンス：> 50kΩ、アンバランス

・CV範囲：0V〜+10V、通常10 dBごとに1V

■アウトプット

・VCO出力：3.5 mm TSジャック、DC結合

・インピーダンス：1kΩ、アンバランス

・最大出力レベル：10V p-p

・外部CVなしの周波数範囲：10 Hzから500 Hz

・外部CVを使用した周波数範囲：1 Hzから30 kHz

■VCA出力

・3.5 mm TSジャックx 2 、AC結合

・ハイインピーダンス：1kΩ、アンバランス

・ローインピーダンス：3kΩ、アンバランス

・High最大出力レベル：+18 dBu

・Low最大出力レベル：-2 dBu

・ハイアウトプットノイズ：<-60 dBu、22 Hz -22 kHz

・ローアウトプットノイズ：<-80 dBu、22 Hz -22 kHz

■コントロール

・パルス幅：最小50％

・波形：三角形波、のこぎり波、パルス波

・レンジ：32 ’、16’、8 ’、4’、2 ’

・ピッチ：2オクターブの範囲

・カットオフ周波数：20 Hzから20 kHz

・レゾナンス：セルフオシレーションオフ

・Sig in level：-∞からユニティゲイン

・Mod in level：-∞からユニティゲイン

■電源

・電源：ユーロラック

・電流：80mA（+12 V）、50mA（-12 V）

■寸法

・外形寸法：81 x 129 x 46 mm

・ラックユニット：16HP

・質量：0.19 kg
