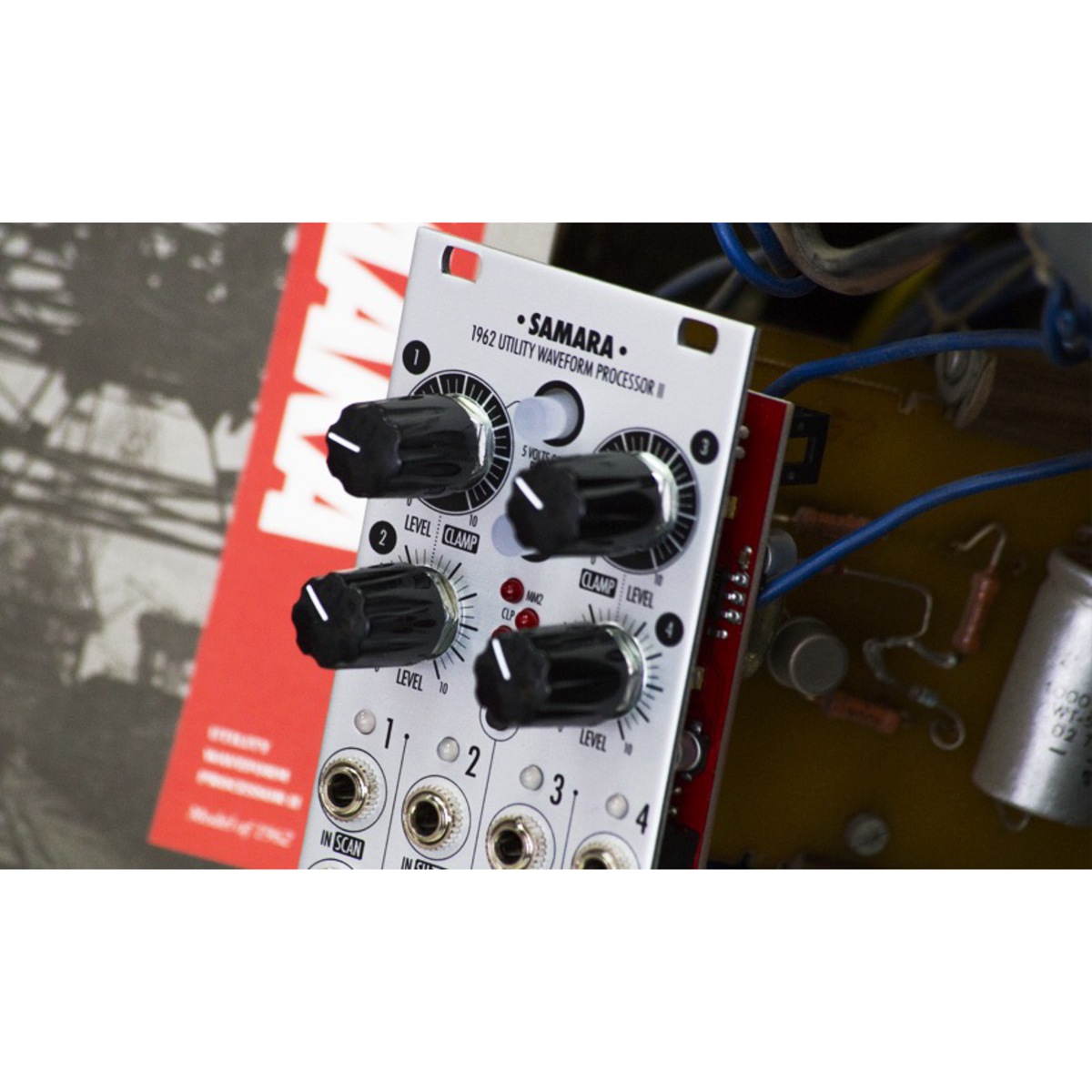

Samara IIはまるでスイスアーミーナイフのようなユーティリティモジュールで、CVやオーディオ信号の調整、反転、簡易的なウェーブシェイピングが可能なモジュールです。
4チャンネルの内、2チャンネルはアッテネーター付きの入力、もう2チャンネルはさらに+5V/-5V切り替えが可能です。
4系統の電圧と極性を表示させるLED、2つのスケール切り替え可能な加算器、4入力/2出力のシグナルプロセッサーが搭載されます。
1+2出力からはチャンネル1と2の合計、3+4出力から1+2出力に何も接続されていない場合は全チャンネル(ALL)の合計が出力され、1+2が接続されている場合はチャンネル3と4の合計のみが出力されます。
5種類の切り替えモードによって4系統の異なる信号を様々なパターンで変化やルーティングをさせることができます。
MIN出力(FUNC A)とMAX出力(FUNC B)はチャンネル2と3の真上にあるボタンで5種類のモードに切り替えが可能で、現在のモードはCh2とCh4の間にある4つのLEDの状態から確認ができます。
5種類のモードを下記にご紹介します。
MIN/MAX OF FOUR
LEDが全て消灯している時、MINからは全チャンネルの信号の最小値の電圧が出力され、MAXからは最大値の電圧が出力されます。
MIN/MAX OF TWO
MM2のLEDが点灯している時、チャンネル1と2のみのMINとMAXが出力されます。
このモードでは2つの信号のみを使うときや、モジュールのもう半分を他の使い方で使用したい時に便利です。
CLAMP
CLPのLEDが点灯している時、チャンネル1と3で設定された最大、最小値の電圧に入力2の信号と入力4の信号にリミットをかけることができます。
リミットは手動で設定が可能でFUNC A出力からは入力2の信号、FUNC B出力からは入力4の信号が出力されます。
SCAN
SCNのLEDが点灯している時、チャンネル2、3、4の入力信号はチャンネル1の電圧によって選択され、
入れ替わります。
チャンネル1の電圧ごとに2〜4のどのチャンネルが選択されかはFUNC AとBでパターンが異なります。
SAMPLE AND HOLD
S&HのLEDが点灯している時、チャンネル2と4は「SH TRIG」と記されているように、コントロールチャンネルとして機能され、チャンネル1と3がサンプリングされ、その結果がFUNC AとBから出力されます。
規格 | ユーロラック |
---|---|
幅 | 10hp |
消費電流 | +50mA/-20mA |
逆電力保護 |
