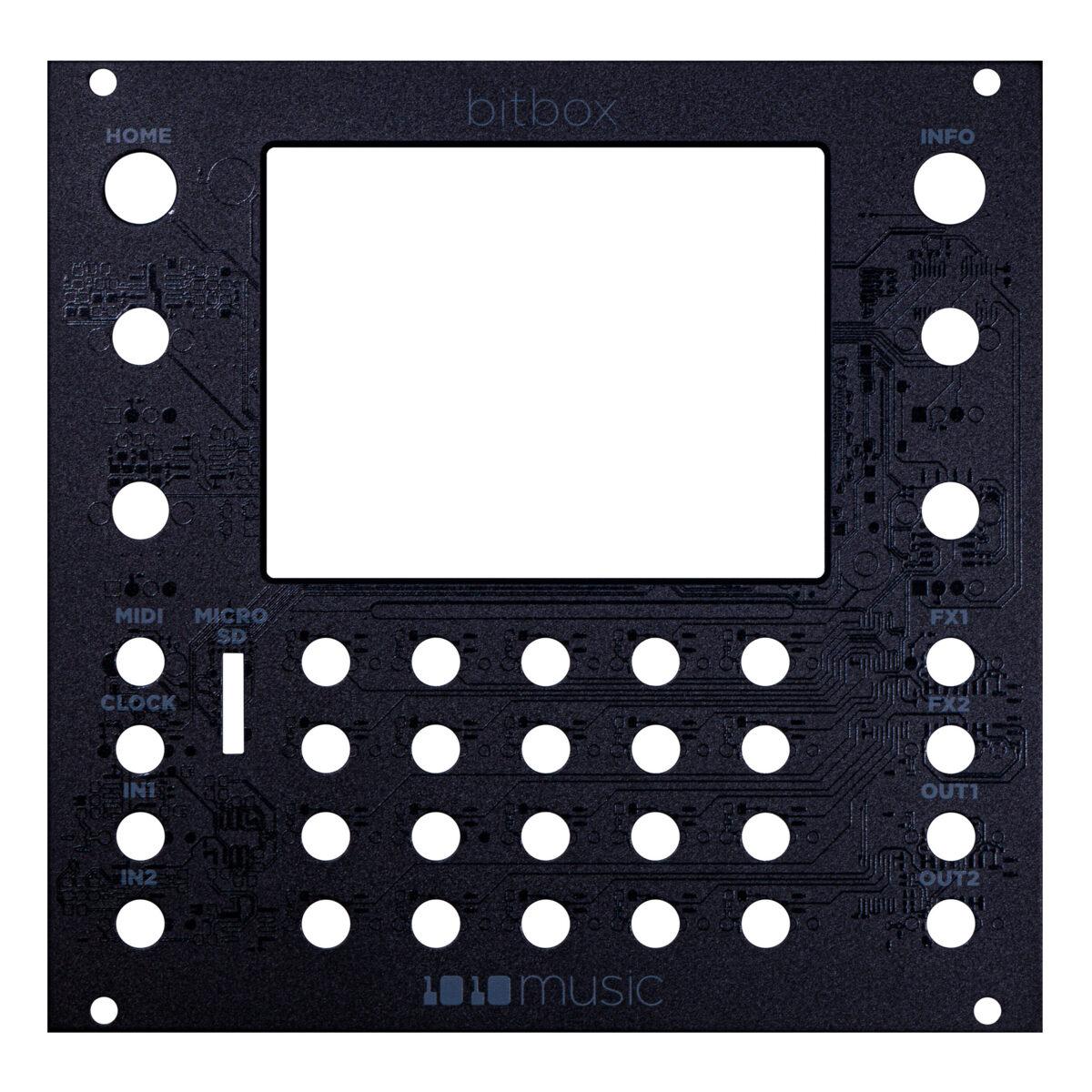

Black Faceplate for Bitbox

これらの交換用フェースプレートは、画面を上にして従来の向きでモジュールと一緒に使用するように設計されています。ビードブラスト仕上げの陽極酸化アルミニウムです。

フェースプレートの交換は簡単で、小さなレンチまたはペンチが必要です。フェースプレートを交換する手順は次のとおりです。

1.モジュールをラックから取り外します。

2.小さなレンチまたはペンチを使用して、各ミニ ジャックの周りにある小さな丸いナットを取り外します。これらのナットの上面にはノッチがあることに注意してください。このノッチは、これらのナットをより簡単に取り外すために使用できる専用ツールに適合します。

3.4 つのノブをゆっくりと引っ張って引き抜きます。

4.小さなレンチまたはペンチを使用して、ノブのステムから六角ナットを取り外します。

5.ノブステムからワッシャーを取り外します。

6.フェイスプレートをそっと引き上げると、簡単に滑り落ちます。

7.モジュールに新しいフェースプレートを置きます。

8.ノブステムのワッシャーを交換します。

9.小さなレンチまたはペンチを使用して、ノブ ステムの六角ナットを交換します。

10.小さなレンチまたはペンチを使用して、各ミニ ジャックの周りにある小さな丸いナットを交換します。ノッチは、フェースプレートから離れた側のナットの上面にある必要があることに注意してください。

11.ノブの下側と、ノブが載っているポストを見てください。ノブにキーが付いていることがわかります。

ノブの穴の平らな端をポストの平らな端に合わせ、ノブをポストに押し込みます。ノブが適切に調整されていれば、適度な圧力で進むはずです。それ以上の力が必要と思われる場合は、アライメントを確認してください。
