7U Audio Jacks v2

第2世代の新しいAudio Jacks Boardは、2019年初頭以降に製造されたすべてのIntellijel 7Uケースにプリインストールされています。本ボードは前世代よりも機能が充実しているため、古い7Uケースをアップデートしたいユーザー向けに、単体のコンポーネントとして提供されています。

ご注意：本製品は、新しい7U Performance Case Gen-2とは互換性がありません。

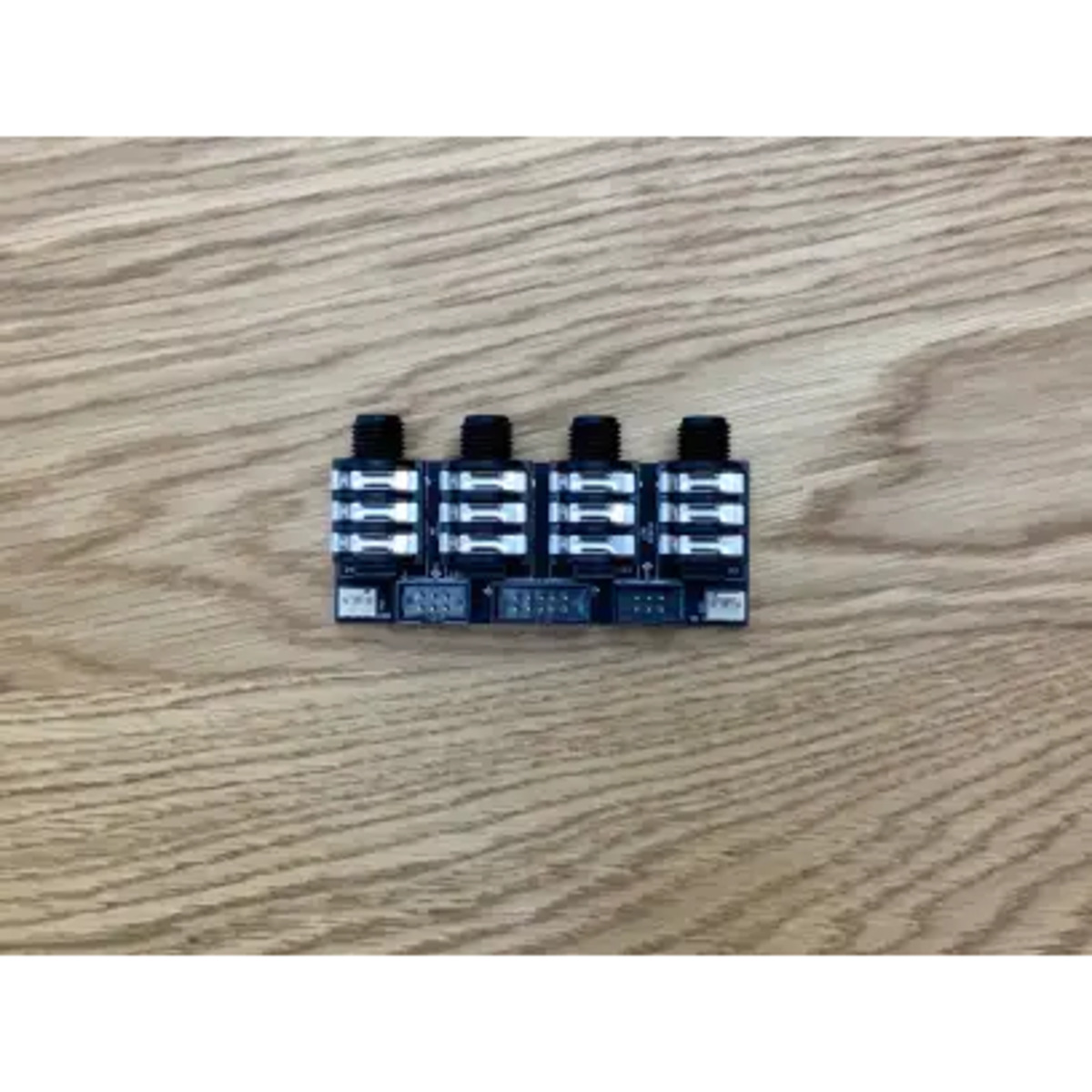

お使いのケースにどちらのボードが搭載されているかは、コネクタを見ることで判別できます。新しいAudio Jacks Boardには、大きなシュラウド付きヘッダーの左右に、2つの小さなシュラウド付きヘッダーがあり、さらにその両端に2つのリンクコネクタが配置されています。古いボードは、下端に1つのコネクタしかありません。

本ボードには4つのNeutrik製TRSジャックが搭載されており、接続するモジュールに応じてそれぞれを入力または出力として構成できます。これにより、オーディオジャックを出力、入力、センド＆リターン、またはこれらを組み合わせた用途として使用するなど、ケースの構成に最大限の柔軟性をもたらします。

ジャックが伝送するオーディオ信号は、Audio Jacks Boardに接続する機器によって異なります。利用可能なさまざまなオプションの詳細については、マニュアルをご参照ください。

注意：2021年のリビジョンからは黒色の基板（PCB）を使用しています。

製品仕様
