68-24

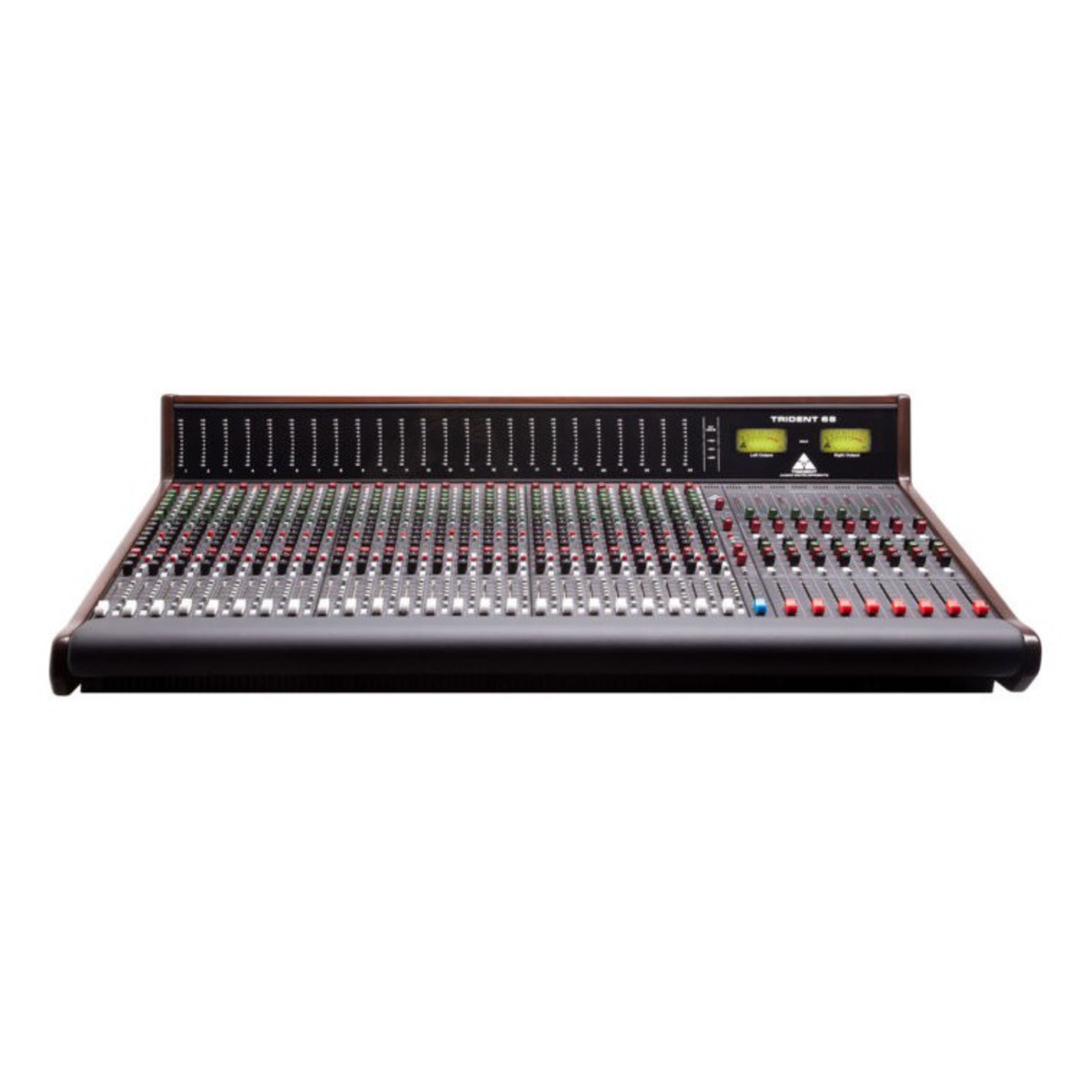

Series 68アナログコンソールは、アナログレコーディングに最も頻繁に必要とされるコア機能セットを提供するために開発されました。 68は、8ウェイパネルに個別のチャネルを備えたスプリット/インラインコンソールです。 8つのサブグループ構成を使用し、6つのAuxセンドを組み込むことで、そのルーティングオプションは膨大で使いやすくなります。ボード全体にDB-25があり、マスター出力とメイン出力にXLRがあるため、接続は高速で簡単です。シリーズ68コンソールは、選択可能なチャンネルインサートやモノリシックプリアンプなど、柔軟でありながら強力な3バンドEQをコアに備えており、さまざまな加算およびミキシングオプションを提供します。 68年代の音質とコンパクトな設置面積は、あらゆる需要に対応できます。

全体のモジュール性

68は設計上、完全にモジュール化された78のより費用対効果の高いバリエーションになるように製造されています。同様のシャーシ設計とLEDメーターブリッジを組み込んだ68は、堅牢で実績のあるコアを備えています。 68は、類似のモジュール設計を使用して、保守性を大幅に犠牲にすることなく、全体的なコストを効果的に削減できます。

すべての入力チャンネルは個別のボードで、フェーダーが含まれており、それぞれ8チャンネルパックに入っています。

サブグループは個別のボードで、フェーダーが含まれ、それぞれが8チャンネルパックに入っています。

マスターチャネルは、他のすべてのチャネルから分離された個別のチャネルです。

分割/インラインコンソール：

1960年代後半にA-RangeコンソールでTrident Audioによってこの構成が開始されて以来、これは業界全体で採用されており、現在でも当社のコンソールの標準構成となっています。

ラインおよびモニター入力付きのチャンネルへのデュアル入力

・ミッドバンドをスイープし、ローバンドとハイバンドを選択できる3バンドEQ

・27dBのヘッドルーム

・チャンネルインサート

・選択可能なEQパス

マイクプリアンプ

68は、新しい高品質の広帯域プリアンプ設計を組み込んでいます。これらのプリアンプには、非常に低ノイズ、低歪み、高スルーレート、およびリボンマイクを完全に駆動できる高ゲインのヘッドルームがたくさんあります。

65dBゲインのプリアンプ

・バランス入力

・完全バイパスのバランスインサート

・入力反転スイッチ

・マイク/ラインスイッチ

・ファントム電源スイッチ

柔軟なEQ

68には、Series 80 Console EQから派生したまったく新しい3バンドEQが組み込まれています。コンソール全体のメインチャンネルEQとして。

周波数範囲が重複する3バンドTrident EQが、切り替え可能なハイパスファイラーとともに提供されます。イコライザーのHIGHおよびLOWセクションにはシェルビング応答があり、MIDには2つの選択可能な帯域幅設定を持つピーキング（ベル）応答があります。

・1kと15kの間の掃引可能な高帯域

・200Hzと3kの間の掃引可能なミッドバンド

・40Hzと650Hzの間の掃引可能なローバンド

・1から1/3オクターブの間で選択可能な中間帯域幅

・50Hzハイパスフィルター

マスターセクション

68のマスターセクションは使いやすさを考慮してレイアウトされており、モニター、トークバック、ステレオリターンを管理するために必要なすべての機能を備えています。

68のマスターチャンネルは、コンソールの他の部分から独立しているため、ほとんどまたはまったくダウンタイムなしで、コンソールのマスター出力機能を簡単かつ迅速に処理できます。

・メインおよび代替モニターコントロール

・ミュート、ディム、モノコントロール

・ゲイン付きオンボードヘッドフォン

・8サブグループ

・2つの2トラックの返品

・サブグループモニターの返品

・1ステレオAUX

・8ステレオFXリターン

・1/8インチTRS選択可能入力

・オンボードトークバック

・選択可能な挿入戻り

仕様

◼︎インプットインピーダンス

マイクロフォン：>2kΩバランス

ライン：>10kΩバランス

◼︎ノイズ

マイクEIN（20-20KHz、150Ωソース、60dB）：<-128 dBu

残留バスノイズ（アウトプットフェーダー最小値）：<-95dBu

バスノイズ（40インプット使用時）：<-80dBu

（24インプットモニター/Tape Return、8 Stereo EFX Return & 8マスターTape Return）、

バスノイズ（24インプットを介した64インプット時）：<-77 dBu

◼︎THD + N +15dBu アウトプット

XLRマイクインからアウトプット（-20dBuインプット）：<0.003%

ラインインプットからアウトプット：<0.003%

モニター/Tape Returnインプットからアウトプット：<0.003%

◼︎アウトプットインピーダンス

L/R、モニターアウトプット、グループ＆Aux：<50Ω

他の出力：<100Ω

◼︎周波数特性

マイクイン – ミックスアウト：<+0,-0.3dB 10Hz – 55KHZ @6-60 dB

ラインイン - ミックスアウト：<0,-0.3dB < 100Hz – 60KHz @0 dB

◼︎最大入力

XLRマイクイン（ミニマムゲイン）：+10dB

ライン（ミニマムゲイン）：+37dBu

チャンネルインサートリターン：+22dBu

全てのアウトプットインサートリターン：+22dBu

◼︎製品寸法

24チャンネル：110.159cm 73.025cm 31.224cm

インプットモジュール（8ch）25.350cm

マスターモジュール：3.124cm

グループモジュール：25.350cm

◼︎消費電力

24インプットミキサー：3570 mA

◼︎最大出力

Mix、Group、Aux、Monitorアウトプット：+26.5dBu（600Ω）

Insert Sent、Studio、Alt Output：+22dBu（2KΩ）

◼︎位相

マイクインプット - ダイレクトアウト：+20° -1° 20Hz – 20KHz

マイクイン – ミックスアウト：+20°　-1° 20Hz – 20KHz

マイクイン - ミックスアウトプット：+23° -12° 20Hz – 20KHz

ラインイン – ミックスアウトプット：+13° - 15°　20Hz – 20KHz

Monitor/Tape ReturnからMix Output：+8°　-12° 20Hz　– 20KHz

◼︎クロストーク

隣接チャンネル：<-90dB（@20KHz）　/　<-110dB（@1KHz）

チャンネルフェーダーミュート：<-100dB（20Hz – 20KHz）

モニター/Tape Return：<-85ｄB（20Hz – 20KHz）

ミックス/バスアサイン：<-80dB（20Hz – 20kHz）

Aux から Aux：<-75dB（20Hz – 20KHz）

製品仕様
